CarveraAir桌面数控设备配套H77自定心虎钳结构

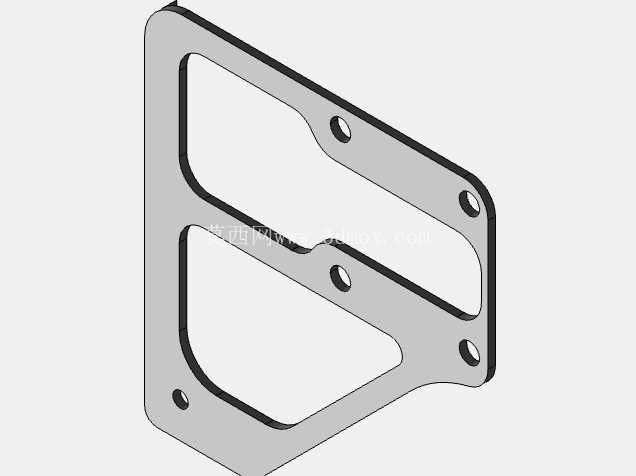

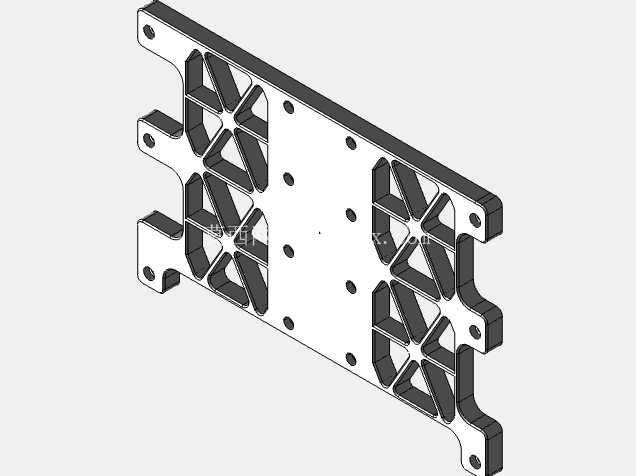

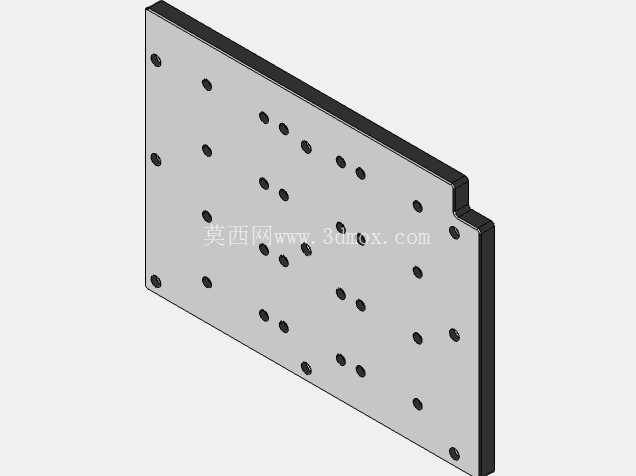

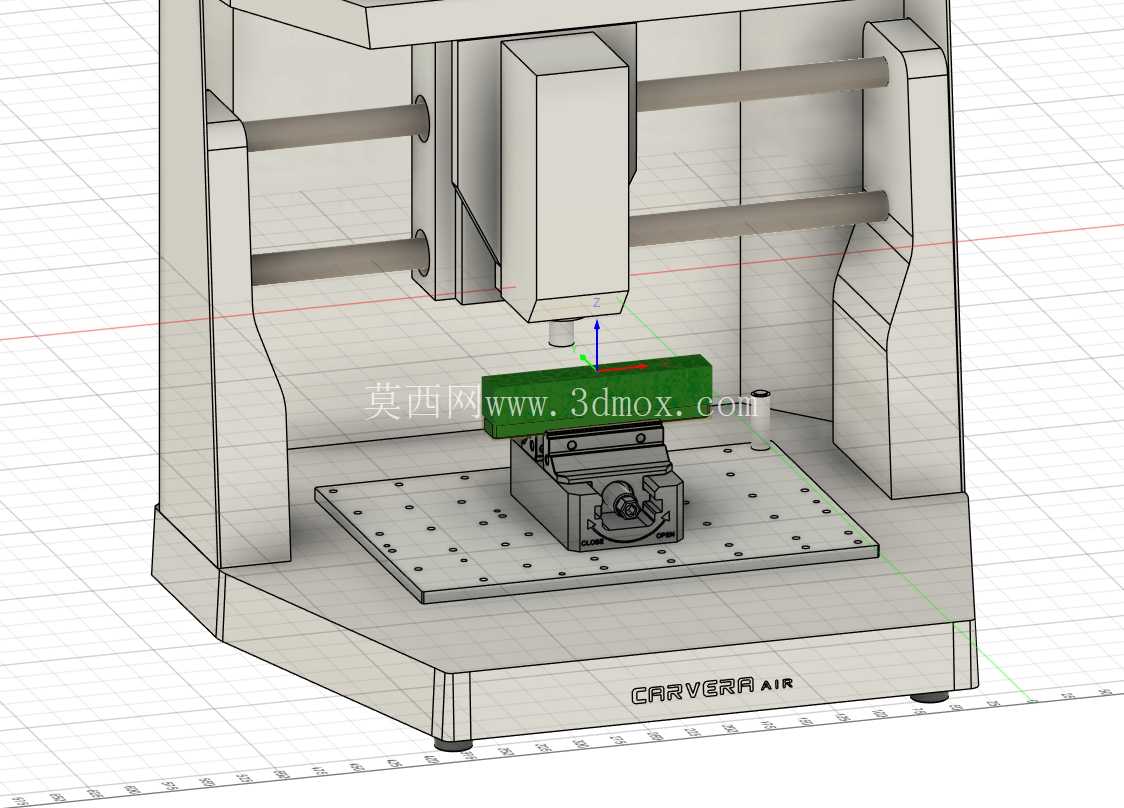

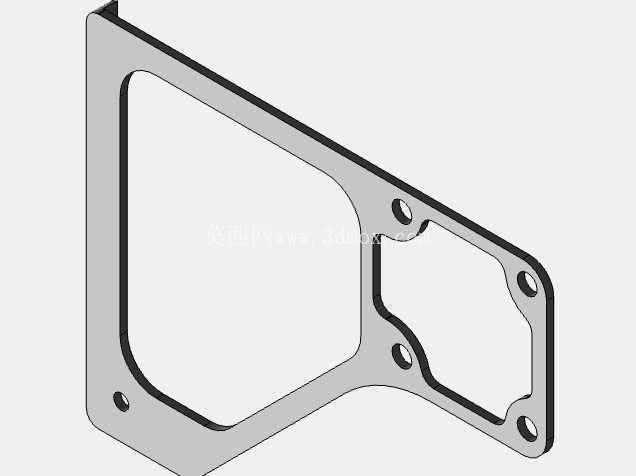

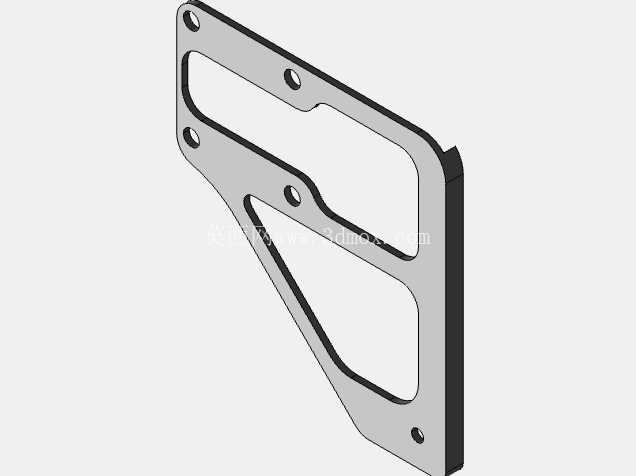

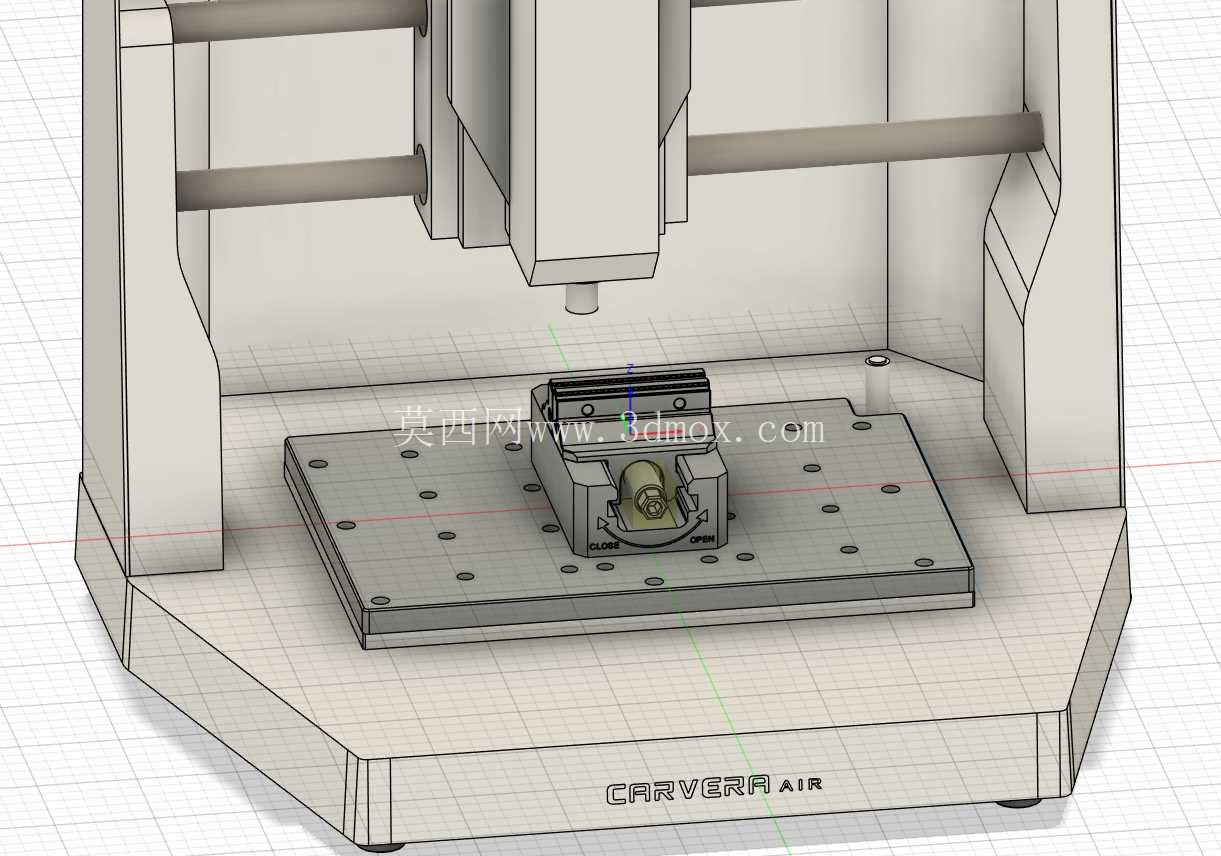

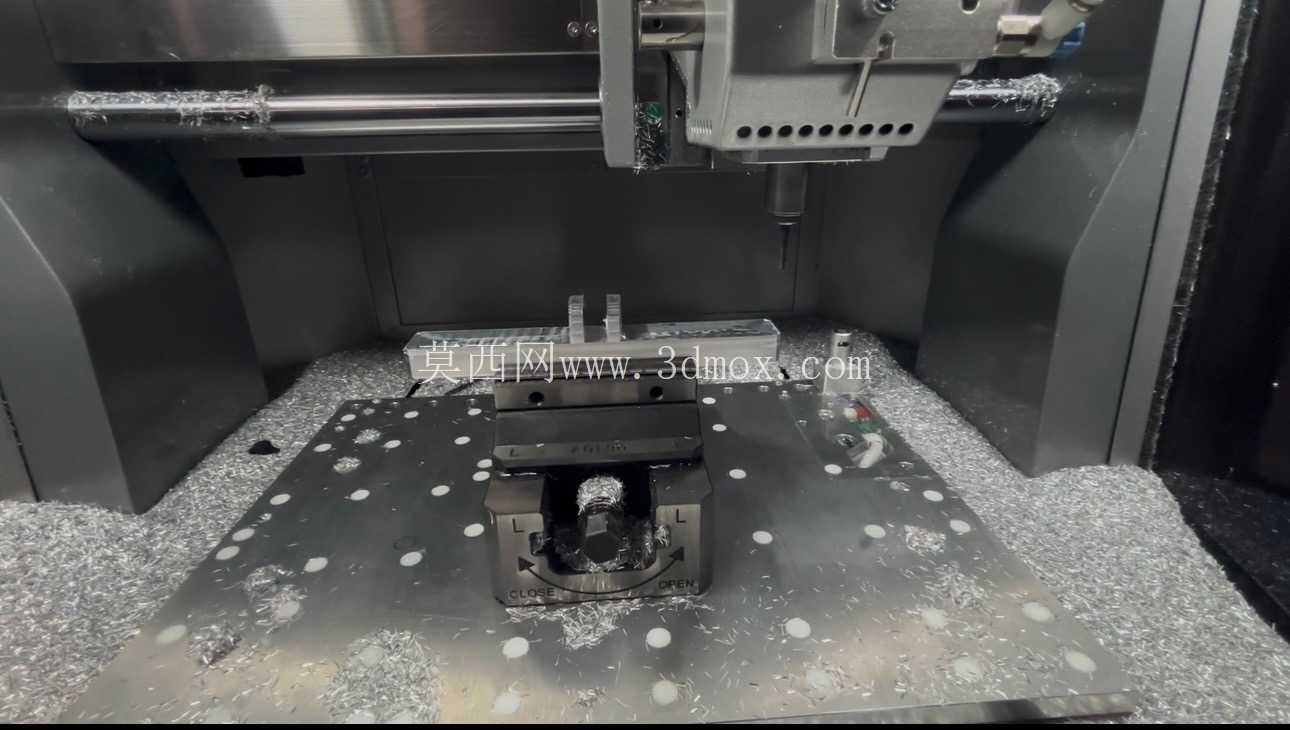

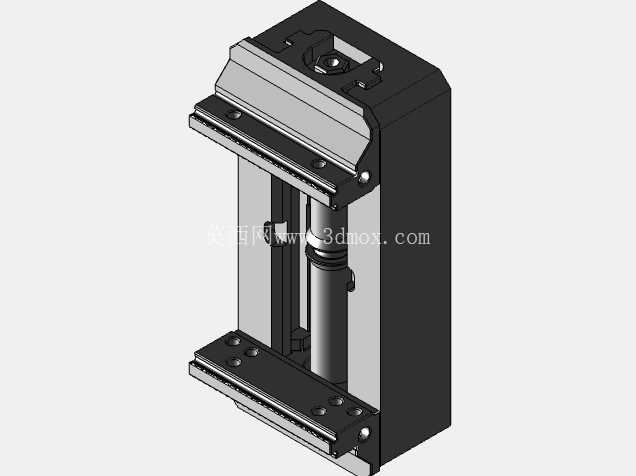

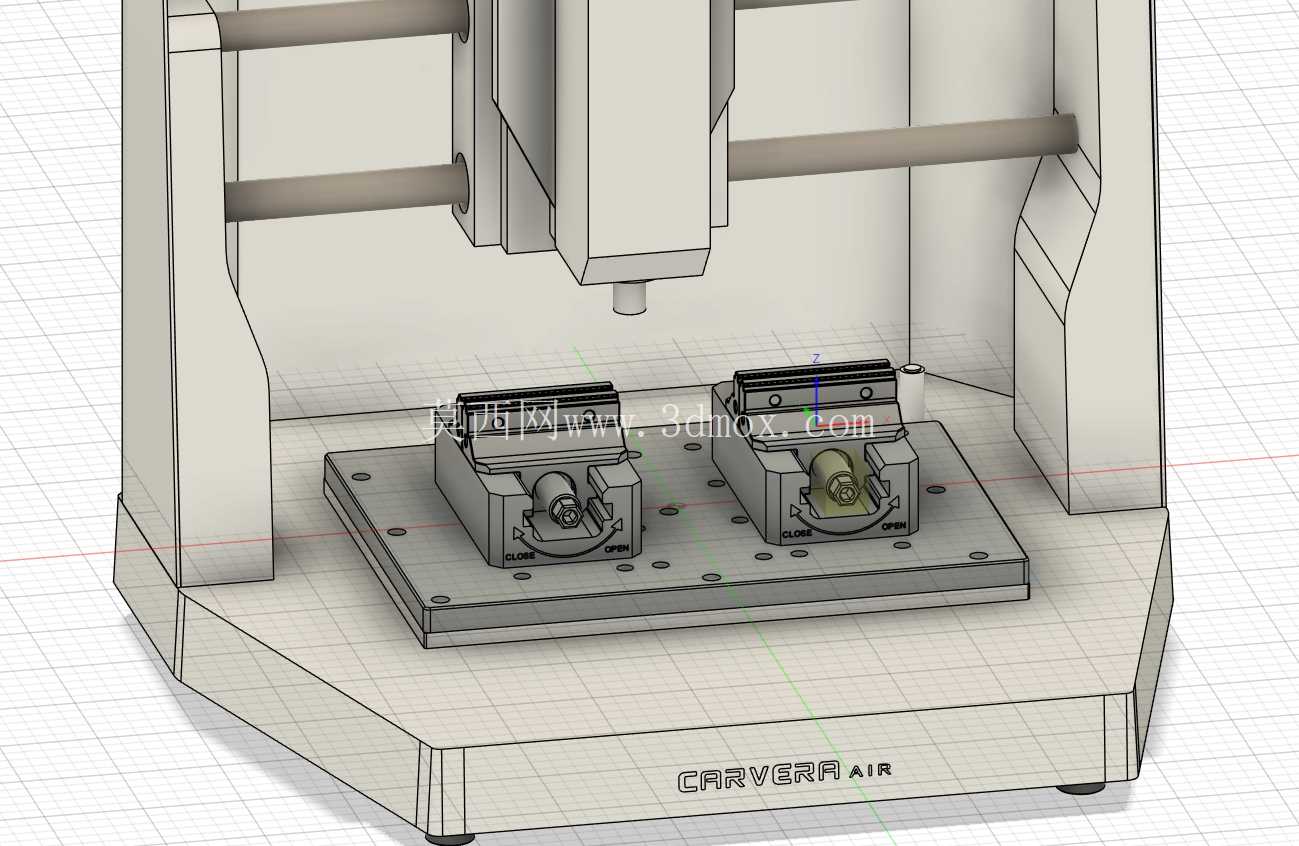

　　虎钳采用自定心结构设计，核心定心精度靠钳体内部的对称丝杠副实现，两个活动钳口的同步进给误差控制在0.02mm以内，装夹方形、圆形或者异形对称工件时，不需要反复打表找正工件中心，能大幅缩短单件装夹的辅助时间，尤其适合小批量定制零件的快速加工场景。钳体的安装接口做了三种不同的适配方案，第一种是直接通过基座底部的定位孔，配合Carvera Air工作台的预装孔位做直接安装，不需要额外制作过渡连接板，安装时只需要用内六角螺栓锁紧即可，定位重复精度能控制在0.01mm以内；第二种是配合双虎钳并排安装的夹板使用，能实现长条形工件的两端同步装夹，避免长工件加工时出现的翘曲变形；第三种是配合单虎钳偏移安装的轻型夹具板，能实现偏心工件的装夹，拓展虎钳的装夹适用范围。桌面级数控加工场景里，工装夹具的适配性直接决定了小尺寸工件的加工良率与操作效率，这款配套Carvera Air桌面数控装置的自定心虎钳，正是针对小型桌面加工设备的装夹痛点做的定向结构设计。从实际加工场景来看，桌面数控设备的Z轴行程普遍偏短，常规商用虎钳的基座高度往往会吃掉近三分之一的有效加工行程，导致稍高一点的工件无法完成全轮廓加工，这款虎钳在结构设计时优先压缩了基座的垂直高度，安装到设备工作台之后，钳口顶面距离工作台面的高度控制在极低范围，能最大化释放设备的Z轴可用间隙，满足小型零件的全行程加工需求。

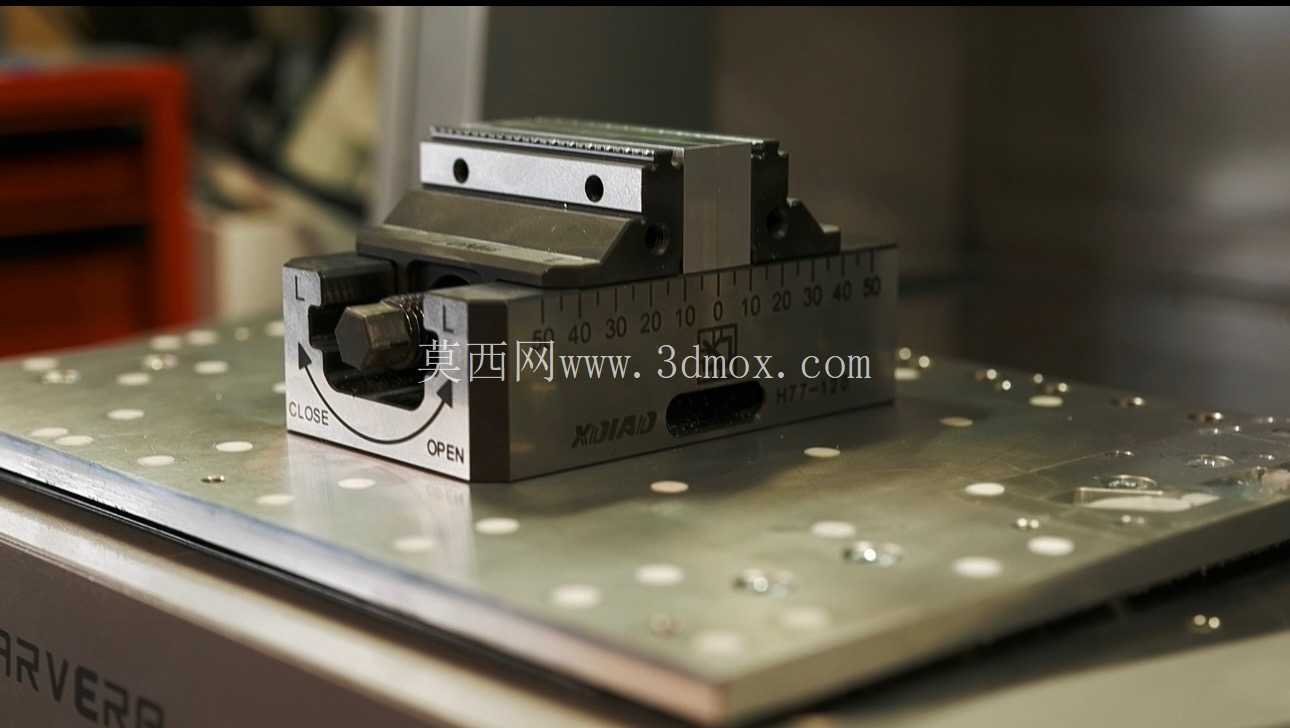

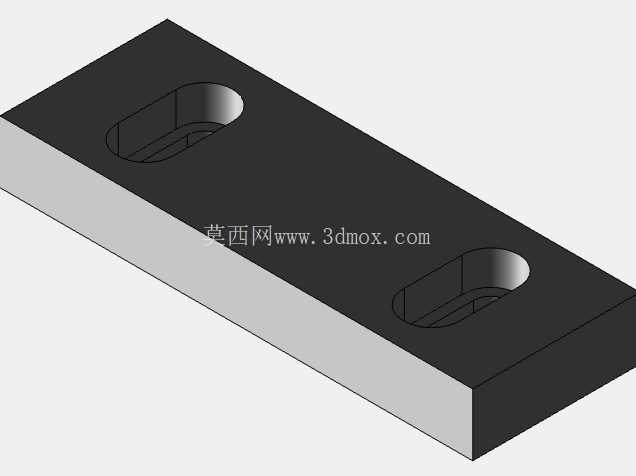

　　钳口部分预留了软爪定制的安装接口，用户可以根据自身的加工工件外形，直接在本机床上加工定制软爪的夹持轮廓，也就是常说的SoftJaws现场制作功能，不需要拆下虎钳到其他设备上加工软爪，能保证软爪的夹持中心与机床主轴中心的同轴度，装夹薄壁零件或者异形零件时，能避免夹伤工件表面，同时保证夹持力均匀，减少加工时的工件振颤。虎钳基座的侧面做了清晰的开合刻度标识，从OPEN到CLOSE的行程范围内，每10mm做了一个刻度标记，操作人员可以根据工件的尺寸快速调整钳口的大致开合位置，不需要反复测量钳口间距，提升装夹效率。

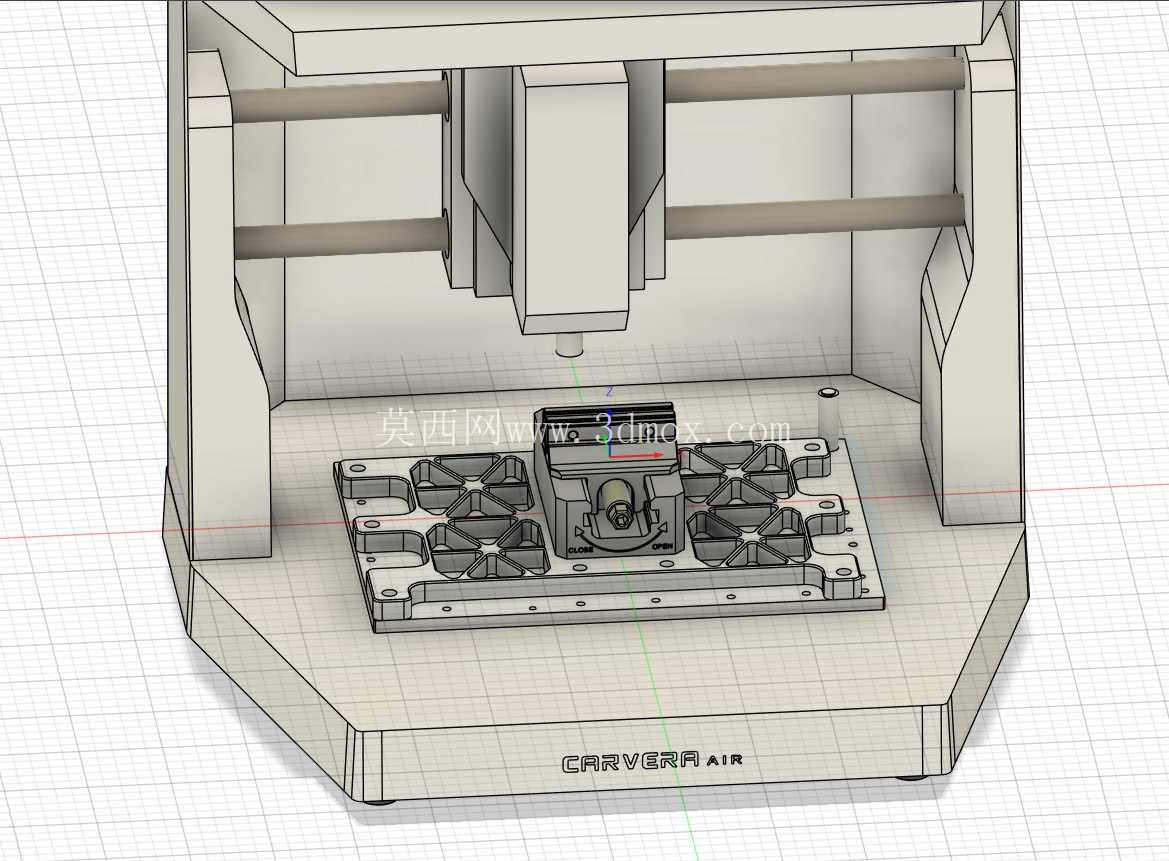

　　基座的底面做了定位键槽，能配合工作台上的定位键实现快速定位，安装时不需要反复拉表找正虎钳的直线度，单次安装的找正时间能缩短80%以上。针对桌面加工常见的小尺寸铝件、塑料件、3D打印后处理零件的装夹需求，这款虎钳的最大夹持行程覆盖了桌面加工90%以上的常见工件尺寸，钳口的夹持力可以通过尾部的调节旋钮做无级调整，装夹薄壁塑料件时可以调小夹持力避免夹变形，装夹铝件、钢件等金属零件时可以调大夹持力，避免铣削时工件移位。配套的3D打印对齐工具，是专门针对虎钳安装时的孔位对齐设计的，安装时先将对齐工具插入工作台的定位孔，再将虎钳的安装孔对准对齐工具插入，就能快速完成孔位对位，不需要反复调整虎钳位置来对准螺栓孔，对于新手操作人员非常友好。

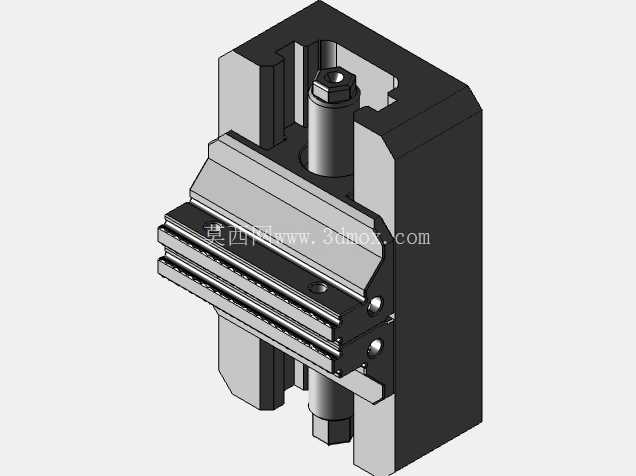

　　从结构强度来看，虎钳的主体受力部件采用高刚性钢材制作，钳体的壁厚做了加强设计，在满夹持力的状态下，钳口的上扬变形量控制在0.01mm以内，能满足轻铣、钻孔、攻丝等常规桌面加工工序的刚性需求，不会因为夹持变形导致加工尺寸超差。钳体的表面做了发黑防锈处理，日常加工中接触切削液也不会轻易生锈，维护成本很低，活动钳口的配合面做了研磨处理，进给时没有卡顿，长期使用也不会出现明显的间隙增大问题。在实际使用中，这款虎钳除了配套Carvera Air设备使用之外，也可以通过转接板安装到其他同规格工作台面的小型数控设备、桌面雕刻机上使用，只要工作台的孔位间距匹配，就能快速完成适配，不需要做复杂的结构修改。针对小批量加工场景，这款虎钳的自定心特性可以实现工件的快速换装，不需要每次装夹都重新找正，能有效提升小批量零件的加工效率，尤其适合手板制作、定制零件加工、教学实训等桌面加工场景使用。
