通讯设备用微米级精密支撑定位构件

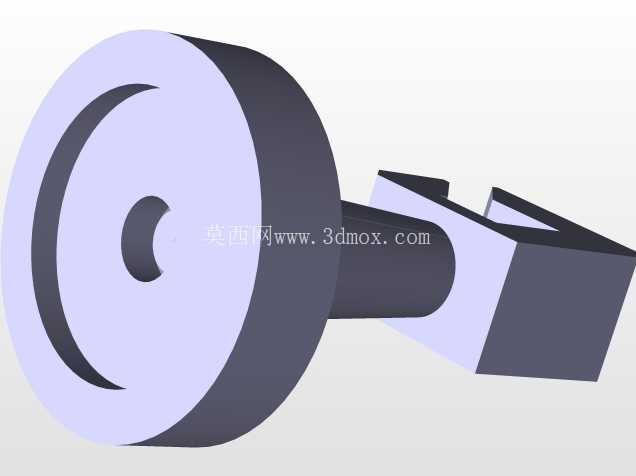

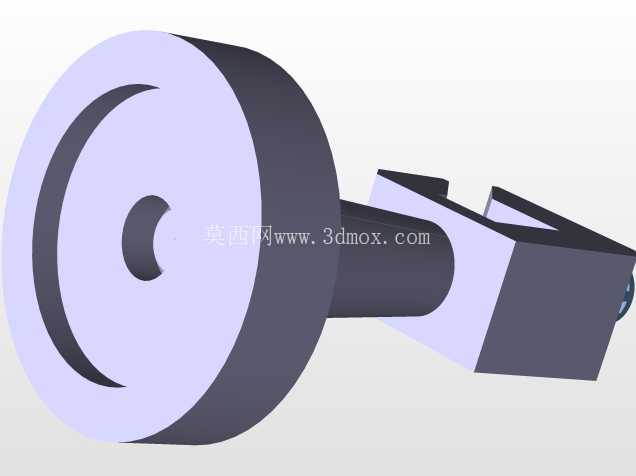

　　在消费电子及通讯设备的精密组装、检测工位中，这类微米级支撑构件是保障装夹定位精度的核心接触部件，不同于常规大尺寸工装夹具，它的核心作用是在微米级公差要求的工序中，为通讯类小型零部件提供稳定的刚性支撑，避免装夹过程中出现工件形变、定位偏移，直接影响后续点胶、焊接、光学检测等工序的良率。从结构设计来看，构件采用大直径圆盘接触端搭配方柄装夹段的组合形式，圆盘端的弧形内凹接触面是经过受力仿真优化的结构，接触区域的弧度匹配常见通讯类微型零部件的外缘轮廓，能够在提供足够支撑接触面积的同时，避免与工件上的凸台、焊点等结构产生干涉，接触端面的平面度控制在微米级，确保支撑时不会因为接触面的微观不平造成工件倾斜。

　　中间的连接柱段做了等径设计，既保证了足够的抗扭、抗弯刚性，在频繁装夹受力的工况下不会出现形变，又控制了整体重量，减少装夹机构的负载。尾部的方型装夹柄是为了适配快换工装夹头设计，方柄的相邻面垂直度公差严格控制，装入夹头后无需额外找正就能保证支撑端面的水平度，大幅缩短工位换型的调试时间。从安装边界来看，这类支撑构件的整体轴向长度适配主流精密装配台的工装安装孔深度，圆盘端的外径尺寸经过核算，在覆盖常见4英寸规格通讯零部件支撑范围的同时，不会遮挡周边的视觉检测镜头、点胶阀等作业机构的运动路径，方柄段的尺寸与标准ER夹头、快换工装座的装夹口径匹配，不需要额外加工转接套就能直接安装使用。

　　在实际使用场景中，这类支撑件往往成对或成组布置在装配工位的载台上，根据不同通讯工件的外形轮廓调整布置位置，每个支撑点的高度差控制在微米级别，确保工件放置后处于水平状态，避免因为支撑高度差造成的工件翘曲，影响后续装配精度。设计过程中需要重点考虑接触端的耐磨性，因为频繁的工件取放会对接触面造成磨损，一旦磨损量超过允许公差，就会导致定位精度失效，所以结构设计时在接触端预留了可修磨的余量，后期维护时只需对接触面进行精密研磨就能恢复精度，不需要整体更换构件。另外，连接柱与圆盘、方柄的衔接处都做了圆角过渡处理，避免应力集中造成的断裂问题，因为在精密装夹过程中，偶尔会出现工件放置偏移产生的侧向冲击力，圆角过渡能够有效分散应力，提升构件的使用寿命。

　　不同于普通的支撑垫块，这类微米级支撑构件的所有形位公差都围绕通讯类精密零部件的装配要求设定，比如圆盘端面与方柄轴线的垂直度、连接柱的同轴度、接触面的表面粗糙度等参数，都要匹配微米级装配的精度要求，哪怕是微小的形位误差，都可能在后续工序中被放大，造成最终产品的装配不良。在三维建模过程中，需要重点管控各个配合面的尺寸公差，尤其是圆盘接触端的弧形轮廓，要根据实际接触的工件轮廓做适配调整，不能采用通用的圆弧结构，同时要模拟实际装夹时的受力情况，验证不同受力点下的形变量，确保在额定负载下的形变控制在允许范围内，不会因为自身形变影响支撑精度。方柄段的尺寸要严格适配标准工装夹头的公差范围，既要保证装夹后的锁紧可靠性，不会因为设备运行的振动出现松动偏移，又要保证换型时能够快速插拔，不需要过大的拆装力。这类支撑构件虽然结构看似简单，但在通讯设备精密制造环节中是不可或缺的基础工装部件，它的精度直接决定了整条装配线的制程能力，很多时候微小的支撑精度偏差，就会造成批量产品的装配不良，所以从结构设计到尺寸管控，都需要围绕实际工位的使用需求做精细化的调整，不能照搬通用支撑件的设计参数。
