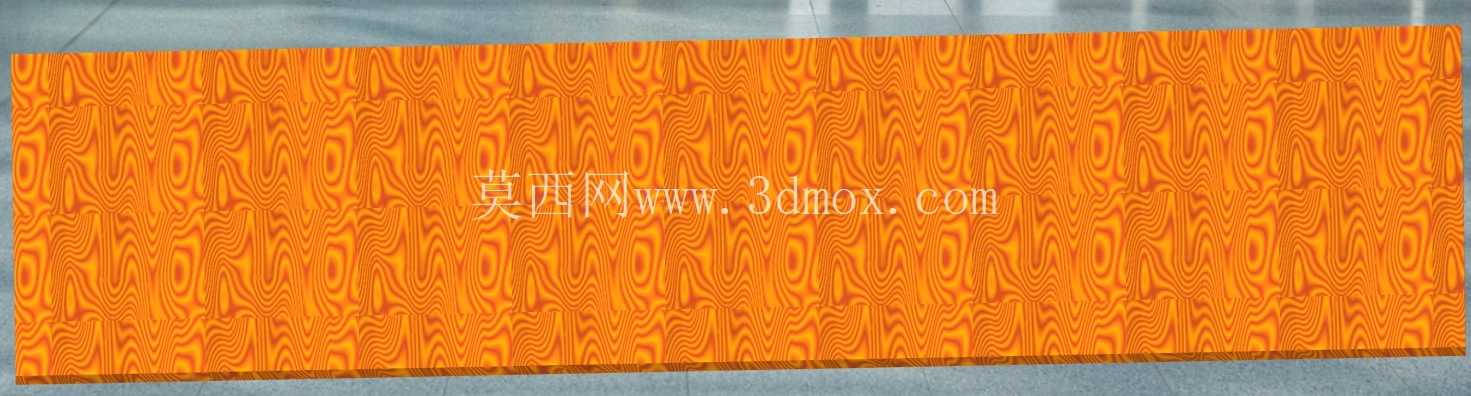

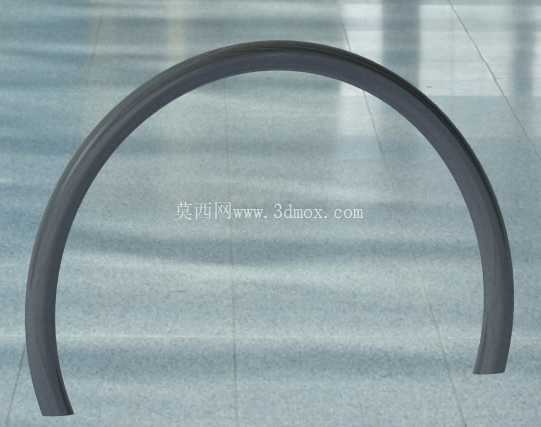

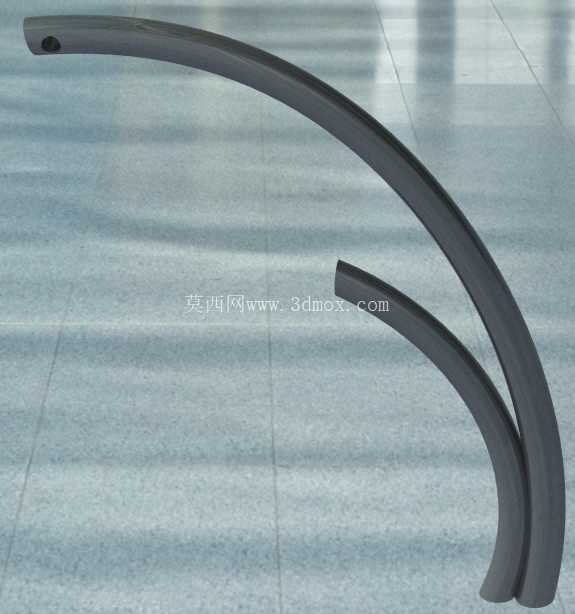

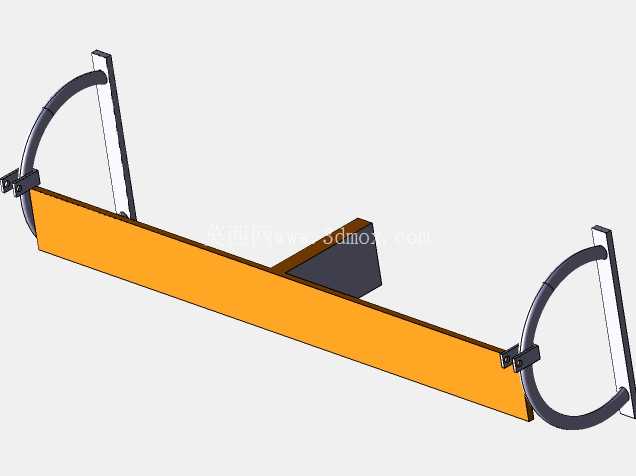

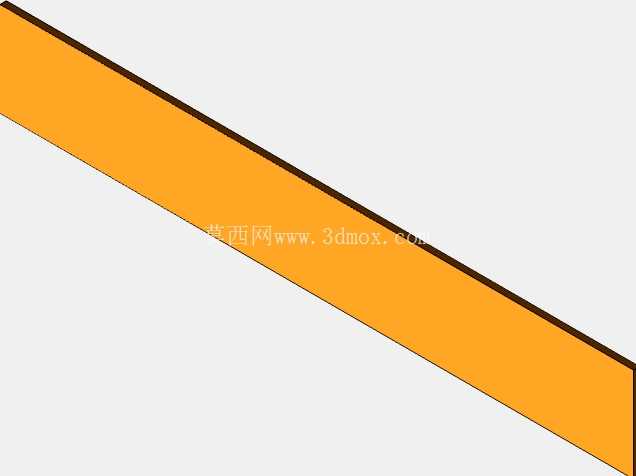

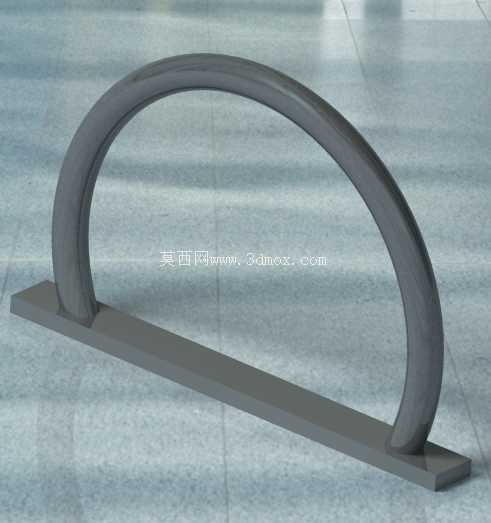

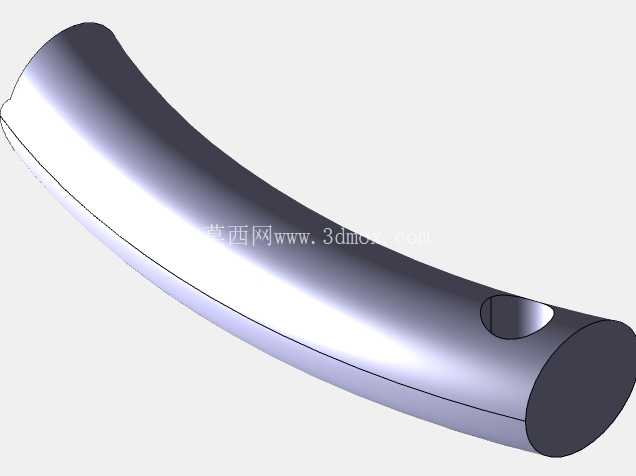

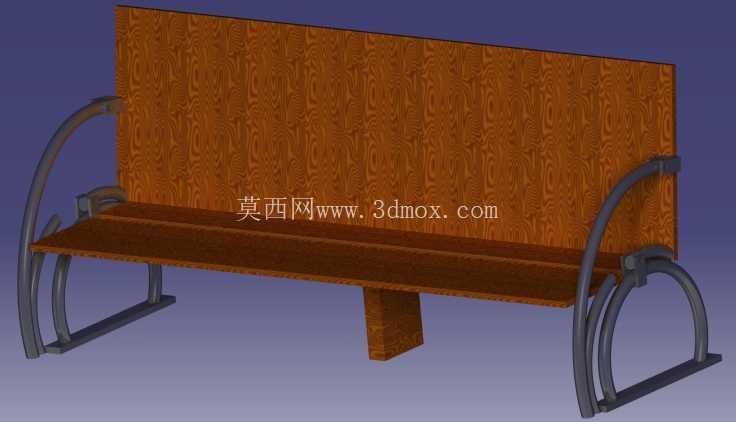

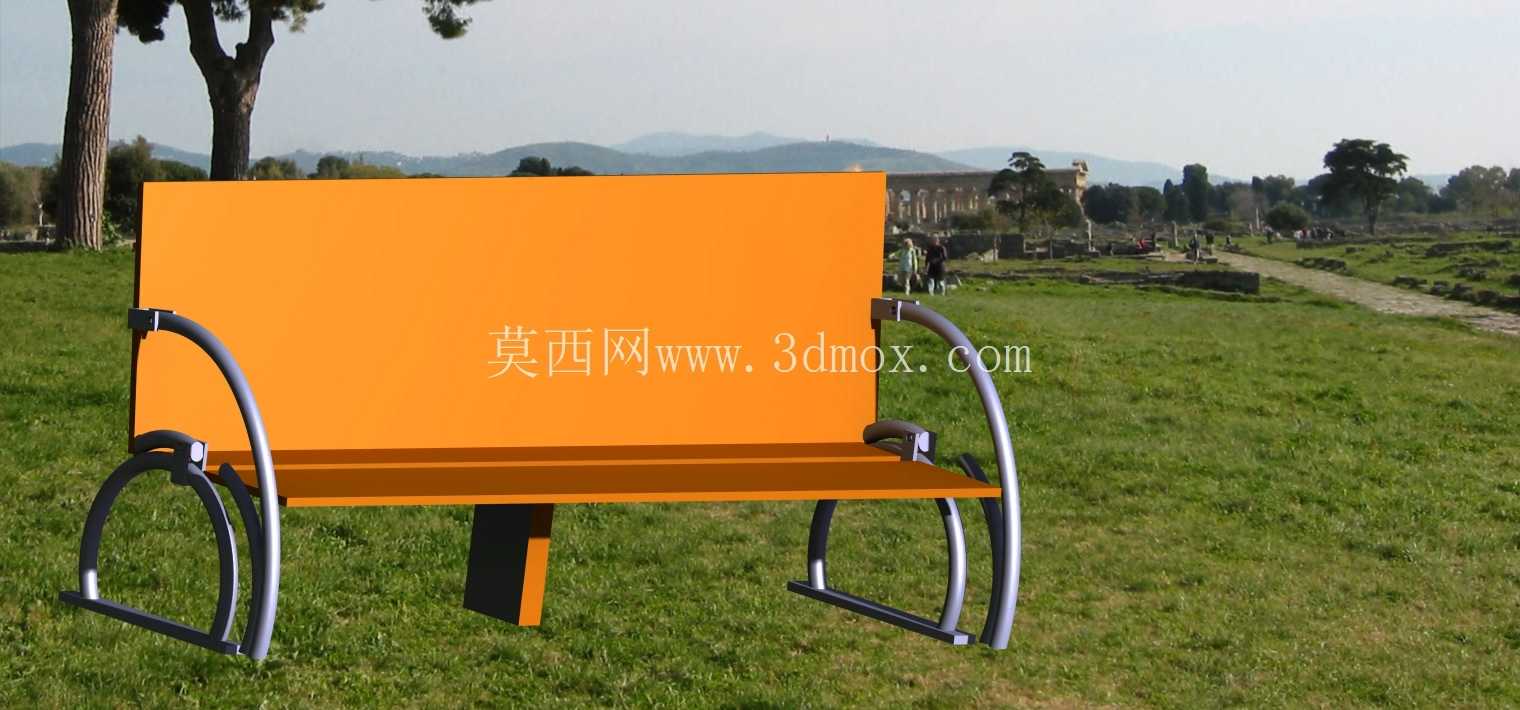

这款公共长椅的设计首先锚定澳大利亚公共银行营业网点外等候区、临街公共服务区的高频使用场景,这类区域日均人流量大,使用者停留时长多在5-20分钟区间,对坐具的耐候性、结构稳定性、易维护性有明确的工程要求。整体结构采用分体式组合设计,坐面与靠背主体选用实木集成材,表面做硬质木蜡油封闭处理,既保留木材自然纹理的视觉质感,也能适配澳大利亚户外强日照、偶有降雨的气候条件,减少木材因温湿度变化产生的开裂、变形问题。支撑结构采用弧形弯制金属管材,两侧支架为双管并行弯弧造型,从坐面底部向上延伸承接靠背侧边,向下延伸形成落地支撑脚,支撑脚底部设置横向连接方管,将两侧支架连为整体框架,避免单侧受力产生的结构侧倾。

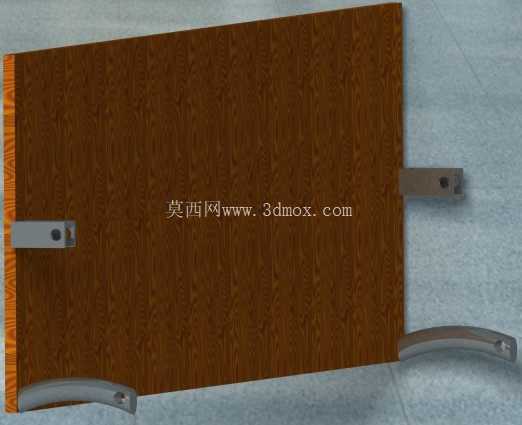

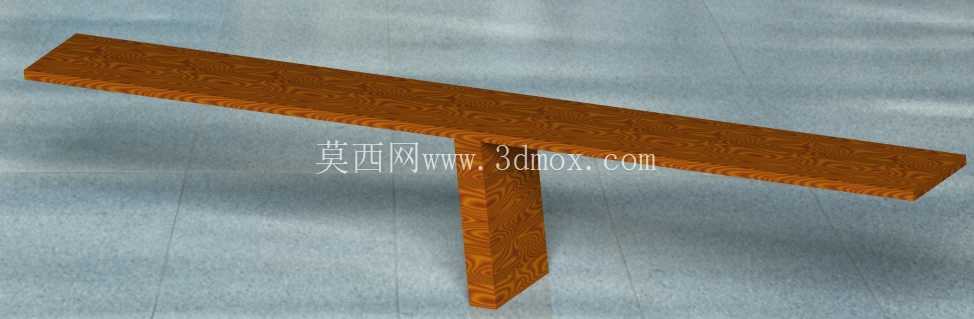

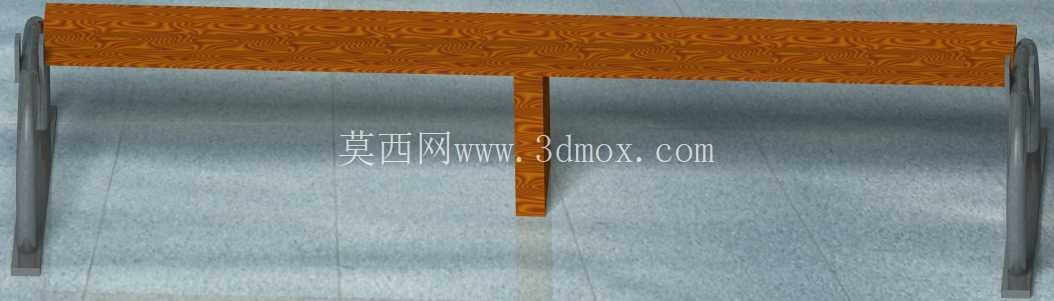

坐面下方居中位置设置单根竖向木质支撑柱,承接坐面中部的竖向载荷,弥补长跨度坐面在多人同时就坐时的中部挠度问题,避免长期使用后坐面出现中部下凹的形变。靠背为整板式竖向安装,与坐面呈98度倾角,符合人体就坐时的背部自然倚靠角度,减少腰部肌肉的持续受力,适配短时间等候的就坐姿态需求。安装边界方面,整椅长度适配3-4人同时就坐的空间需求,整体宽度控制在600mm以内,不会过度占用公共通行区域的横向空间,落地支撑脚的接触点位做了防滑橡胶垫预埋设计,既可以避免金属支架直接摩擦地面铺装材料造成的刮损,也能增大与地面的摩擦力,在地面存在少量积水时也不会出现滑移问题。
设计过程中优先考虑了后期维护的便利性,木质构件与金属支架之间采用沉头内六角螺栓连接,所有连接点位均设置在构件非外露面,不会破坏外观的整体完整性,后期更换磨损的木质构件时,仅需拆卸对应位置的紧固件即可完成替换,不需要整体拆解框架结构。金属支架表面做哑光喷塑处理,耐紫外线老化性能优于普通油漆涂层,长期暴露在户外环境下不会出现涂层粉化、脱落的问题,日常清洁仅需采用高压水枪冲洗即可完成表面污渍清理,不需要额外的特殊养护工序。
从结构受力角度看,两侧弧形支架的弯弧半径经过反复校核,能够将靠背承受的侧向倚靠力顺畅传导至底部横向支撑框架,再分散到四个落地支撑点位,不会出现应力集中导致的支架焊缝开裂问题;坐面的板材厚度选型兼顾了承重能力与整体重量,单人位承重阈值满足120kg的使用要求,整椅总重控制在合理区间,安装时不需要额外做地面锚固,仅依靠自身重量即可保持结构稳定,适合在已完成地面铺装的公共区域快速布设,不会破坏原有地面的铺装结构。
