通讯设备用多孔安装定位板材结构件

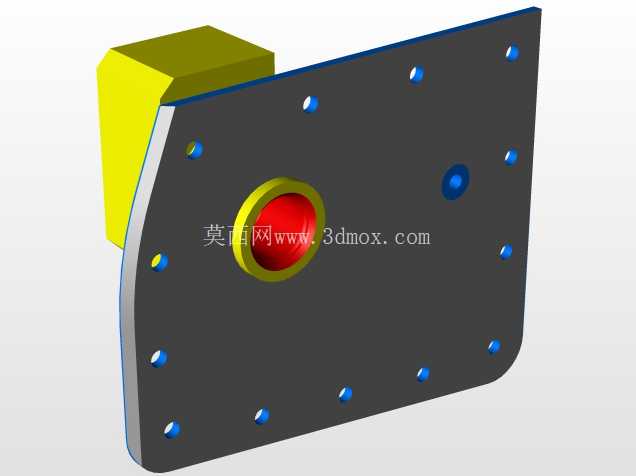

　　这款板材结构件主要应用于通讯类电子设备的内部安装场景，作为核心承载定位部件，承担着固定内部功能模块、隔绝不同组件间距、保障设备装配精度的作用，在通讯终端、小型通讯基站前端设备、便携通讯装置的内部装配环节中，这类板材构件是保障设备结构稳定性的关键零件。从实际使用场景来看，该构件安装于设备壳体与内部功能模块之间，一侧的凸台结构用于卡入壳体预设的定位槽内，抵消装配过程中产生的位置偏移，避免后续使用中因震动、外力冲击导致的组件错位问题。

　　板体上分布的多组安装孔，按照不同功能模块的固定点位做了差异化孔径设计，其中边缘均匀排布的小孔用于穿设自攻螺丝或者压铆螺柱，实现板体与设备壳体的刚性连接，这类小孔的孔位公差控制在±0.05mm范围内，保障批量装配时的互换性，不需要额外做修配调整。板体中部的大尺寸带衬套孔位，用于穿过核心功能模块的信号传输接头，孔位周边做了环形凸台强化结构，避免接头插拔过程中对板体造成应力集中导致的变形，同时衬套采用绝缘材质设计，能够隔绝金属接头与板体之间的导电风险，满足通讯设备的电磁兼容要求。

　　设计过程中，首先根据通讯设备内部的可用安装空间确定板体的整体轮廓边界，板体的非安装侧边做了圆弧过渡处理，避免装配时尖锐边角划伤操作人员或者破坏内部线缆的绝缘层，凸台部分的高度根据壳体定位槽的深度做匹配设计，凸台与板体的连接位置做了圆角卸荷处理，减少冲压或者机加工过程中产生的应力集中问题，提升构件的整体结构强度。板体的厚度根据承载的模块重量做选型，整体采用轻量化设计思路，在保障结构刚性满足1.5倍承重要求的前提下，尽可能削减非受力区域的材料厚度，降低整体构件的重量，适配便携通讯设备的轻量化设计需求。

　　安装边界方面，板体的整体外轮廓尺寸适配对应型号通讯设备的内部安装腔尺寸，凸台的伸出长度不超出壳体的外表面，避免影响设备的外观平整度，所有安装孔的孔边距都满足紧固件安装的最小边距要求，不会出现安装时螺丝打滑或者板体开裂的问题，中部大孔的位置与内部模块的接头位置完全同轴，偏差不超过0.1mm，保障接头能够顺利穿过并与外部接口对接。从加工适配性来看，该构件的结构设计兼顾了钣金冲压和机加工两种工艺的生产要求，平板部分可以采用钣金冲压一次成型，凸台和孔位衬套可以采用后续压装或者机加工的方式完成，不需要复杂的工装夹具，能够有效降低批量生产的成本，同时板体表面的处理工艺可以根据设备的使用环境做调整，在潮湿环境下使用的版本可以做阳极氧化或者喷塑处理，提升防腐蚀能力，普通室内使用场景下可以采用镀锌处理满足基础防锈要求。实际装配过程中，该构件不需要额外做定位调整，依靠侧边凸台即可快速完成与壳体的预定位，之后依次锁付边缘的固定螺丝即可完成安装，整个装配流程耗时不超过30秒，能够有效提升通讯设备的整机组装效率，同时板体上预留的冗余小孔位，可以用于后续设备升级时加装额外的功能模块，不需要重新更换安装板，提升了构件的通用适配能力。
