通讯设备用带安装孔矩形金属安装基板

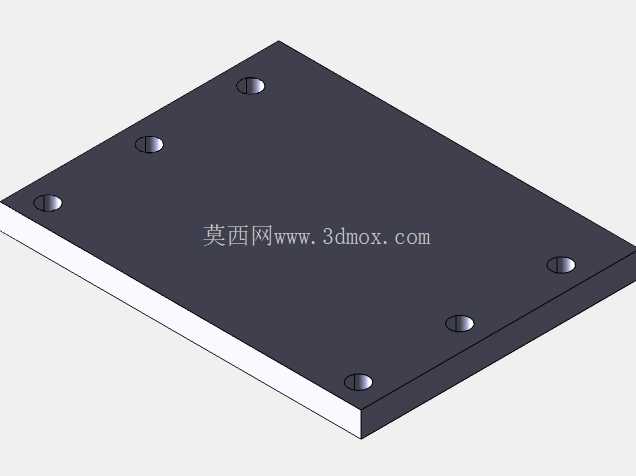

　　在通讯类电子设备的结构搭建环节，这类矩形金属安装基板是十分常见的基础承载构件，日常在户外通讯基站的射频模块组、工业现场的通讯信号中继单元、楼宇内部的有线通讯交换设备内部都能见到它的应用，核心作用是为板载的通讯芯片、信号处理电路、接口组件提供刚性的安装承载面，同时兼顾一定的电磁屏蔽与散热辅助作用。从结构设计逻辑来看，这块基板采用了等厚矩形平板的基础构型，整体边缘做了微小的倒角处理，避免装配过程中锐边划伤操作人员或是破坏相邻部件的绝缘层，六个沉头安装孔沿板件的周向对称分布，孔位的排布完全匹配标准通讯模块的安装孔距规范，沉头结构可以保证安装螺钉完全埋入板件表面，不会出现凸起干涉上层模块装配的问题，这一点在堆叠式的通讯设备结构设计中尤为重要，哪怕是0.1毫米的凸起，都可能导致上层电路板安装不到位，引发接插件接触不良的故障。

　　设计阶段首先要考虑的是安装边界的适配性，板件的长宽尺寸严格对应标准4S通讯模块的安装腔体尺寸，厚度选取上兼顾了结构刚性与设备的轻量化需求，既不会因为板件过薄在长期使用中出现翘曲变形，导致板载元器件引脚受力脱焊，也不会因为板件过厚占用过多的设备内部空间，增加整体设备的重量。实际选型应用时，需要注意这块基板的安装孔位公差控制，沉头孔的同轴度、孔位的位置度都要满足IT7级的加工精度要求，否则批量装配时很容易出现螺钉无法顺利拧入、板件安装后存在内应力的问题，长期在温变环境下使用，内应力释放会导致板件变形，进而影响上面搭载的精密通讯元器件的性能稳定性。

　　从功能特性上来说，平整的大平面可以保证与板载电路模块的充分接触，在配合导热胶使用时，能够将模块工作产生的热量快速传导到整个板件表面，再通过设备内部的空气对流将热量散出，相比塑料材质的安装基板，金属材质的导热效率要高出一个数量级，能够有效降低通讯模块长时间满负荷工作时的温升，减少因为过热导致的信号丢包、工作不稳定的问题。另外板件周向的孔位排布除了满足自身与设备腔体的固定需求，也预留了上层屏蔽罩、接口固定件的安装位置，不需要额外在板件上二次加工孔位，能够有效缩短通讯设备的装配流程，提升生产组装的效率。

　　在实际的结构设计工作中，这类基础板件的建模往往容易被新手工程师忽略，觉得只是一块简单的平板不需要仔细核对参数，但实际上孔位的偏移、沉头深度的偏差、板厚的公差，都会直接影响整个通讯模块的装配良率，甚至会在后续的可靠性测试中出现振动脱落、接触不良的问题，建模时需要严格对应安装腔体的尺寸边界，核对每一个安装孔的坐标位置、沉头的深度与角度，保证加工生产后的零件能够完全适配装配需求，不需要额外的锉修调整。
