工业通风系统变径导流方接方风道结构

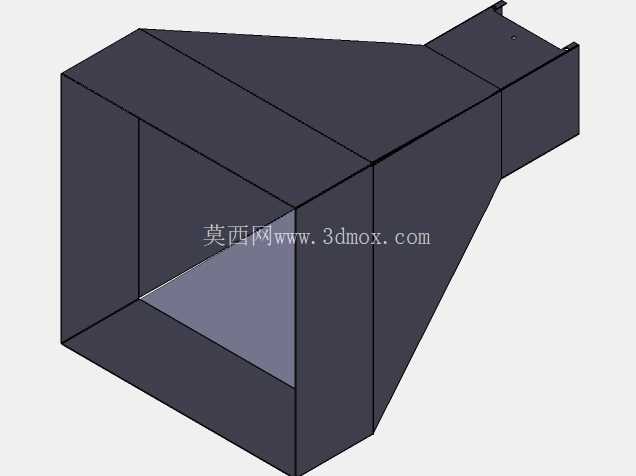

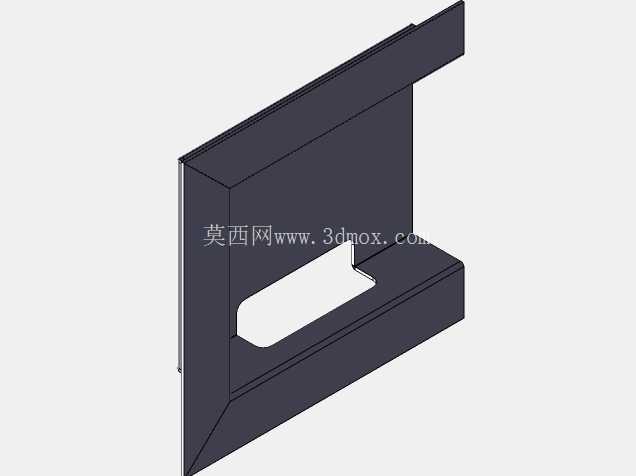

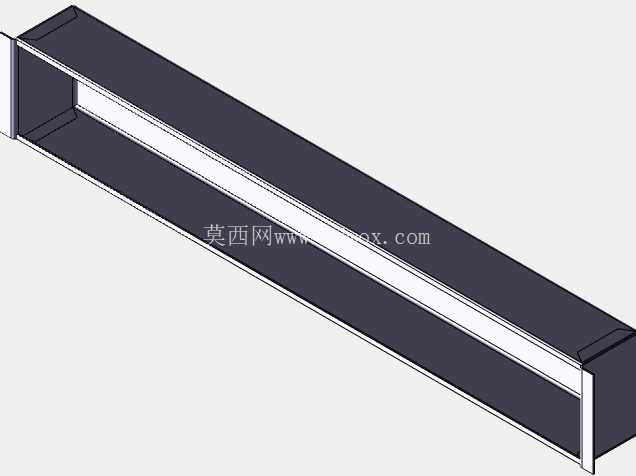

　　在工业厂房通风除尘、工艺废气收集、集中空调送风系统的管路布设场景中，不同截面尺寸的方形风道对接一直是管路设计里容易被忽略却直接影响系统运行效率的环节。这款变径方风道结构，正是针对现场同截面走向、不同口径方管的转接需求设计，解决直连变径带来的局部阻力陡增、风道内涡流扰流、积尘积液等实际工程问题。从结构形态来看，该构件采用单侧斜向导流的变径形式，而非对称收缩的天圆地方或双向变径结构，这种设计适配现场单侧贴墙布设、另一侧预留检修空间的安装场景，安装时大口径端对接主风道，小口径端对接支管或者设备排风接口，斜向导流面顺着气流走向设置，能让气流在截面变化过程中平滑过渡，避免直角变径造成的气流撞击壁面产生的风噪与压损。设计过程中优先考虑了现场安装的边界条件，构件两端均预留了法兰连接的折边结构，安装时可直接与同规格的方形风管法兰通过螺栓紧固，接缝处可搭配密封胶条实现漏风率控制，满足通风系统的密封性要求。整体外形采用薄壁钣金折弯拼接的结构逻辑，所有拼接边均预留焊接余量，实际生产时可根据输送介质的腐蚀性、风压等级选择镀锌钢板、不锈钢板或者冷轧钢板喷塑的材质，板材厚度可适配常规通风系统0.5mm到2mm的选型范围。

　　从尺寸边界来看，大端截面适配常规主风道的方形接口尺寸，小端截面匹配支管或者设备端的排风出口尺寸，变径段的长度按照通风管路设计规范里的变径角度要求设置，确保导流面的倾斜角度控制在合理范围内，既不会因为变径段过长占用过多安装空间，也不会因为角度过陡造成局部阻力系数过高。在实际应用中，这类构件常出现在工厂焊接工位的除尘排风系统、生产车间的全面通风送风系统、设备散热的排风管路中，相比采购成品冲压变径接头，该结构的设计逻辑更适配现场非标的安装尺寸，建模时已经将折弯止口、法兰孔位的预留位置做了参数化处理，结构工程师可以根据实际项目的风道尺寸快速调整参数生成对应规格的构件模型，直接导出钣金展开图用于下料加工。

　　不同于普通的直连变径接头，该结构的斜向导流面在设计时做了内部流道的顺滑处理，没有突兀的折角，气流经过时不会形成局部的低压涡流区，能有效减少粉尘在变径位置的沉积，降低后期管路清理维护的频率。对于有保温需求的管路系统，该构件的外表面为平整的平面结构，方便后期包裹保温棉、固定保温护板，不会因为异形曲面造成保温施工的难度提升。安装时需要注意变径方向要顺着气流走向，不能反向安装造成导流面逆着气流方向增大阻力，两端法兰对接时要保证对角线尺寸一致，避免强行对接造成风道变形影响密封性能。

　　整个结构没有多余的冗余设计，所有壁板均为平面钣金件，加工时不需要复杂的冲压模具，普通的钣金剪板、折弯、焊接设备即可完成加工，加工成本低，生产周期短，非常适合项目现场的非标管路改造、临时通风系统搭建等场景使用。在三维建模过程中，已经将各块壁板的拆分逻辑做了清晰的区分，工程师可以直接提取各块板的轮廓用于数控下料，也可以根据实际项目的风压要求调整板材厚度、增加加强筋结构，比如在大截面端的法兰位置增加角铁加强，避免高风压下法兰变形造成漏风。
