水泥回转窑窑尾段连接固定结构件

在新型干法水泥熟料生产线的烧成系统中，回转窑承担着生料煅烧为熟料的核心功能，窑尾段作为回转窑与预热器分解炉衔接的关键区段，其配套的固定连接结构件直接影响窑体运行的稳定性与密封可靠性。本次设计的窑尾段结构件，主要用于窑尾护板与筒体段节之间的定位连接，同时承担窑尾端部物料导流、耐热钢衬板固定的辅助功能，适配4s级转速工况下的回转窑运行需求。

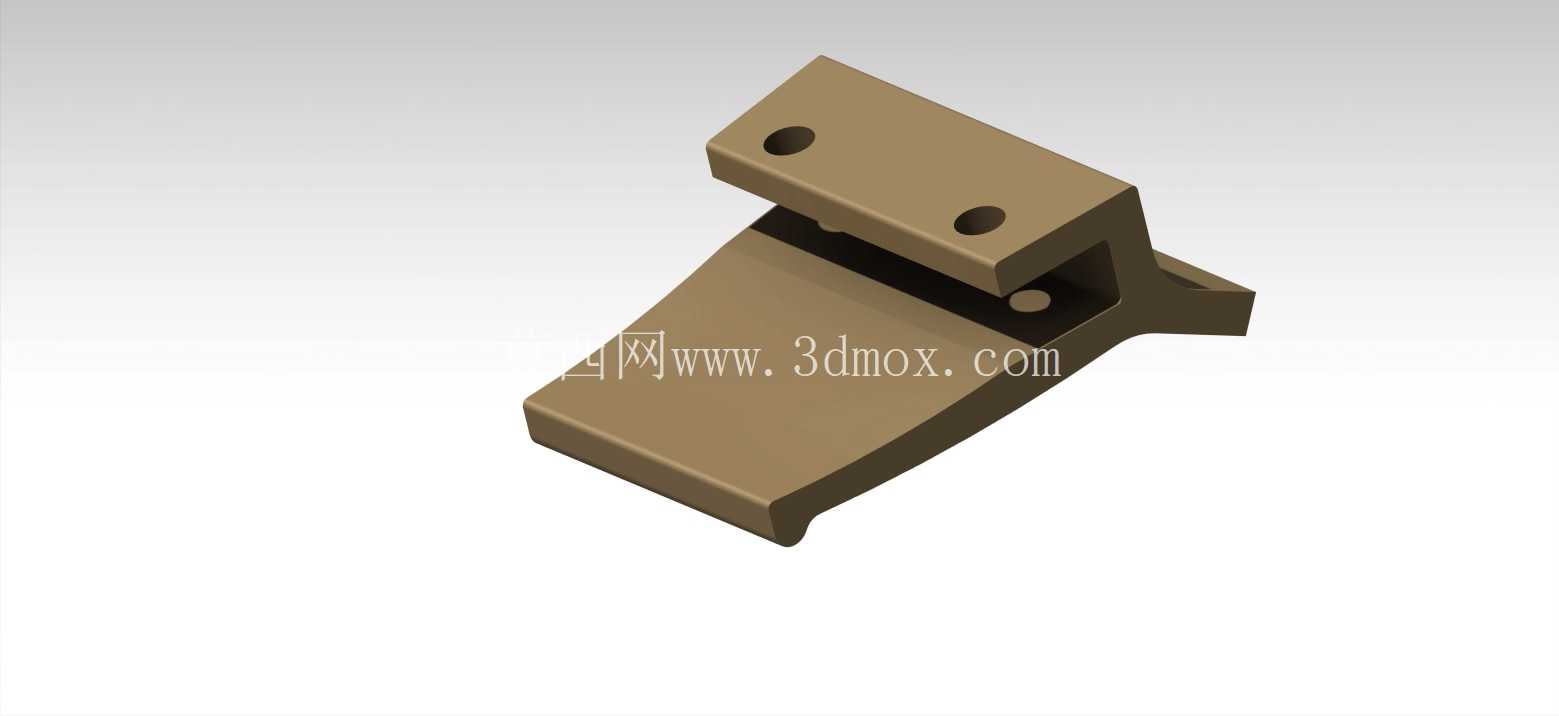

从实际应用场景来看，水泥回转窑长期在1400℃以上的煅烧温度、重载低速转动、含尘烟气冲刷的恶劣环境下运行，窑尾段不仅要承受筒体转动带来的交变载荷，还要耐受入窑二次风携带的高温颗粒磨损，以及窑尾漏风带来的冷热交变应力。该结构件的安装位置处于窑尾筒体端面与窑尾密封装置的衔接区域，上部的两个安装孔用于与窑尾筒体端部的预制法兰通过螺栓紧固，下部的弧形曲面完全贴合窑尾筒体的外圆弧面，安装后可实现与筒体表面的面接触，避免点接触带来的应力集中问题。

设计过程中首先明确了安装边界条件：适配的回转窑筒体直径对应常规5000t/d生产线窑尾段规格，上部安装板的两个通孔中心距严格匹配窑尾筒体端部法兰的螺栓孔位公差，孔位同轴度公差控制在0.2mm以内，确保现场安装时无需二次扩孔即可完成装配。下部弧形段的曲率半径与筒体外径完全一致，弧面长度覆盖相邻两块窑尾护板的搭接区域，安装后可压住护板的搭接边，防止护板在筒体转动过程中出现翘起、脱落的问题。结构件侧面的凸台结构用于定位窑尾密封装置的摩擦片支架，凸台的高度与端面平面度经过反复校核，确保密封装置安装后摩擦面的平行度满足密封要求，减少窑尾漏风漏料的问题。

从功能特性来看，该结构件采用一体化铸造成型后机加工的工艺路线，上部安装板的厚度经过载荷校核，可承受窑尾护板传递的径向载荷与筒体转动带来的剪切力，两个安装孔采用沉孔设计，螺栓紧固后螺栓头完全沉入沉孔内，避免运转过程中螺栓与密封装置、周围护板发生剐蹭。下部弧形段的边缘做了倒圆角处理，减少与筒体表面接触时的应力集中，同时避免安装过程中划伤筒体表面的防锈涂层。结构件中部的减重槽在不降低整体结构强度的前提下，减少了铸件的重量，降低了窑体端部的附加载荷，避免长期运行后筒体端部出现变形问题。

在建模过程中，首先根据窑尾筒体的外径参数绘制下部弧形面的基准曲面，再以筒体端面法兰的孔位参数为基准定位上部安装板的位置，确保安装孔的中心轴线与筒体径向完全重合，避免螺栓安装后出现别劲的问题。侧面凸台的定位尺寸以窑尾密封装置的安装基准为依据，预留了密封片调整的余量，方便现场安装时根据密封间隙调整摩擦片的位置。整体建模过程中对所有的棱边都做了工艺倒角处理，符合铸造工艺的要求，避免铸件出现尖角砂眼的缺陷，同时机加工面的粗糙度要求明确，安装面与孔位的加工精度满足现场装配的公差要求。

实际选型应用时，该结构件可直接替换同规格回转窑窑尾段的原有固定连接件，安装时只需清理筒体端部法兰面的杂物与氧化皮，将结构件的弧形面贴合筒体表面，对准法兰孔位后穿入耐热螺栓紧固即可，无需对筒体进行额外的焊接或加工，大幅缩短了窑尾检修的停机时间。结构件的材质适配窑尾段的工作温度，可在600℃以下的工况下长期稳定运行，抗磨损性能优于普通钢板焊接件，使用寿命可覆盖一个窑衬检修周期，减少日常维护的工作量。
