户外弯型金属连接管道结构设计

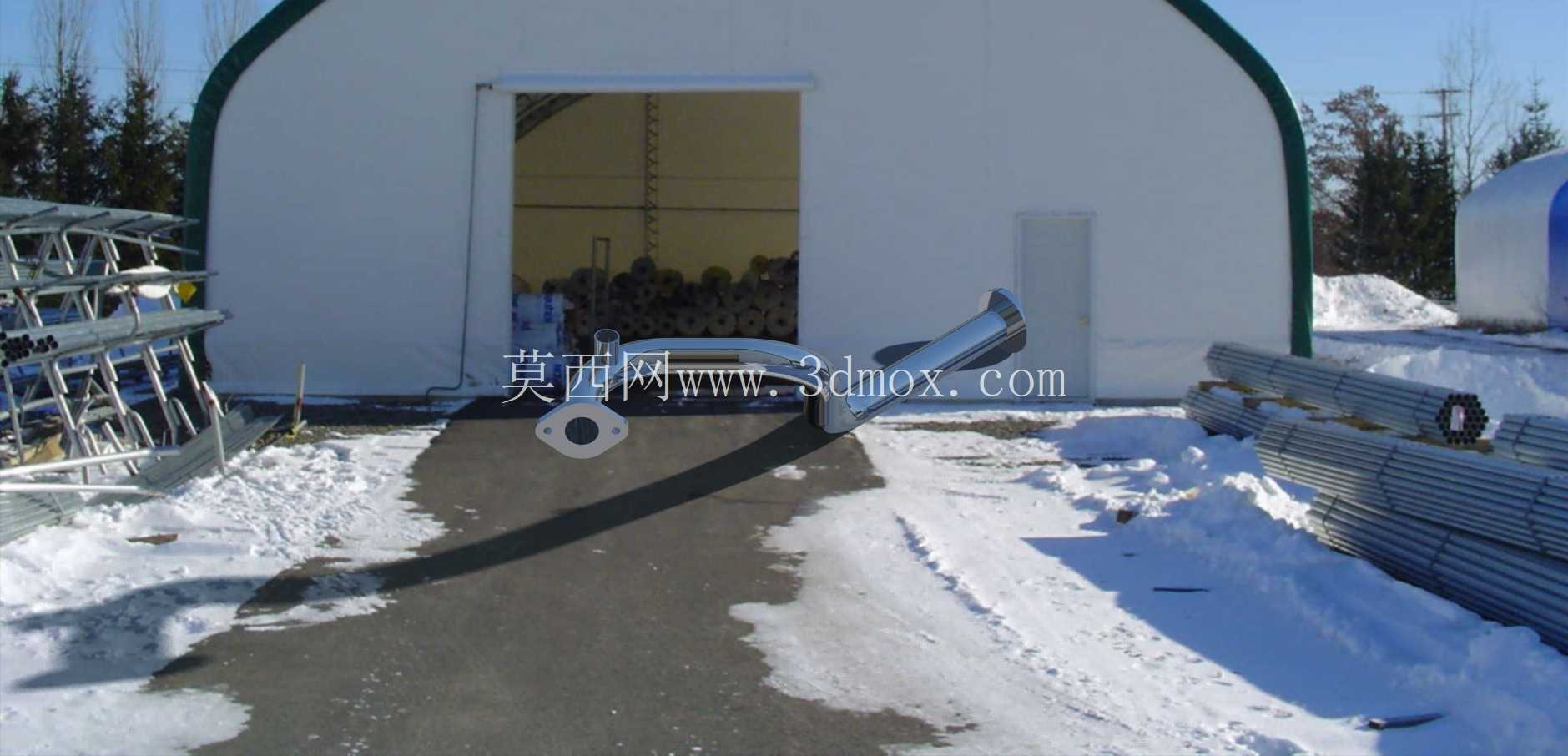

这类弯型金属管道构件，常应用在户外露天工况的流体输送管路系统中，不管是厂区室外的给排水支路、小型工艺管线的转向衔接，还是低温积雪区域的外露管路布设，都能见到同结构构件的实际应用。从实际使用场景来看，这类构件需要同时兼顾管路转向的角度适配、端部连接的密封可靠性，以及户外环境下的抗形变能力，毕竟露天布设的管路没有室内厂房的遮蔽，冬季积雪覆压、夏季温差带来的热胀冷缩，还有管路内部流体的压力波动，都会对管件的结构强度提出实打实的要求。

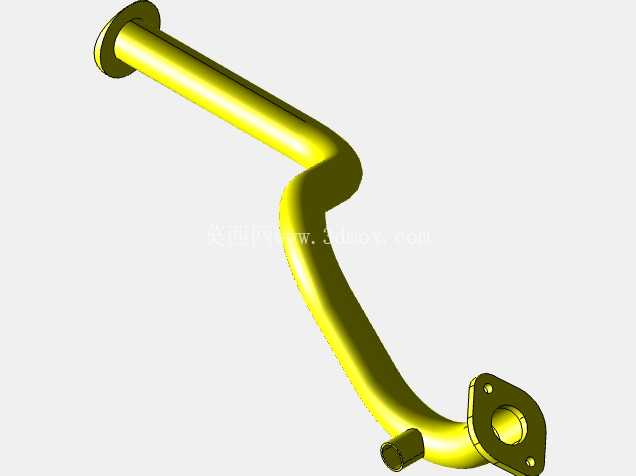

从功能特性上看，该构件属于带安装固定端的弯转管路件，一端预留了带安装孔的法兰式连接位，能够直接和预埋的基座或者相邻管路的法兰盘通过紧固件锁紧，不需要额外焊接转接支架，减少现场安装的焊接工作量，也降低了户外焊接作业带来的防腐层破坏风险；另一端为直管插接端，可对接同管径的金属管路，弯转段的弧度经过平滑过渡处理，能够减少流体在管路转向处的阻力损失，避免直角弯头容易出现的紊流、局部压降过大问题，对于输送带有少量杂质的流体时，也能减少杂质在转角处的淤积概率。

设计思路上，首先要考虑的是安装边界的适配性，固定端的安装孔位中心距需要和现场基座的预留孔完全匹配，法兰贴合面的平面度要控制在合理公差范围内，避免锁紧后出现密封面贴合不严导致的渗漏。弯管段的曲率半径没有采用过小的弯折半径，就是为了兼顾流体通过性和管件自身的结构强度——弯折半径过小的话，不仅流体阻力陡增，弯管外侧的管壁在弯折加工时还容易出现壁厚减薄，长期承压下会有破裂隐患；曲率半径过大则会占用过多的安装空间，在户外场地有限的布设场景下会增加管线排布的难度。管壁厚度的选取也结合了户外工况做了冗余设计，相比室内同管径的管路件适当增加了壁厚，既可以抵御积雪覆压带来的外部载荷，也能抵消户外温差带来的应力疲劳，延长构件的实际使用寿命。

外形尺寸方面，固定端法兰的外径、安装孔的孔径与孔位分布，都遵循通用管路连接件的适配标准，能够和市面上同规格的标准法兰、紧固件直接匹配，不需要单独定制配套连接件，降低现场安装的配件采购成本。弯管段的整体延伸长度控制在合理区间，既满足管路转向后的高度差、水平位移差的衔接需求，也不会因为悬臂过长导致固定端承受过大的弯矩，尤其是在积雪区域，管路表面会堆积一定厚度的积雪，过长的悬臂会让固定端的载荷成倍增加，容易出现固定螺栓断裂、法兰变形的问题。插接端的外径公差按照管路插接配合的要求做了精度控制，和对接管路套接后，配合间隙均匀，方便后续做密封焊接或者卡箍紧固作业。

从实际安装的角度考量，该构件的固定端安装面和弯管段的相对角度经过校准，安装锁紧后弯管的延伸方向能够精准对准对接管路的轴线，减少现场安装时的调整工作量，避免强行对接管路带来的装配应力——很多户外管路出现渗漏、焊缝开裂的问题，根源就是安装时构件对位不准，强行组对后管路长期存在内应力，在温度变化、流体压力波动的影响下，应力集中位置就容易出现失效。另外，构件的金属表面做了基础的防腐处理，能够适应户外露天的潮湿、雨雪环境，减少日常维护的频次，对于北方冬季有融雪剂侵蚀的场景，也能在一定程度上抵御腐蚀介质的破坏。

在三维建模过程中，这类构件需要重点还原固定端法兰的安装孔位特征、弯管段的曲率变化、插接端的配合尺寸，同时要把法兰贴合面、插接端端面的形位公差要求在模型特征里体现出来，方便后续出工程图时直接标注加工要求。建模时还要注意弯管段的壁厚一致性，不能出现弯折处壁厚突变的特征，否则不仅和实际加工工艺不符，后续做有限元强度校核时也会出现应力计算失真的问题。对于结构设计从业者来说，这类看似简单的弯管构件，实际设计时需要兼顾的现场工况因素并不少，不能只盯着管路的通径和转向角度，还要把安装环境的外部载荷、配套件的通用标准、现场安装的操作便利性都纳入考量，才能做出真正能落地使用的结构设计，而不是只停留在三维软件里的理想化模型。很多新手做这类管路设计时，往往只关注管路的走向是否符合布线路径，忽略了固定端的载荷承受能力、管件的加工工艺可行性，导致加工出来的构件到现场安装时要么孔位对不上，要么安装后结构强度不足，用不了多久就出现变形渗漏的问题，这些都是实际工程中需要尽量规避的问题。
