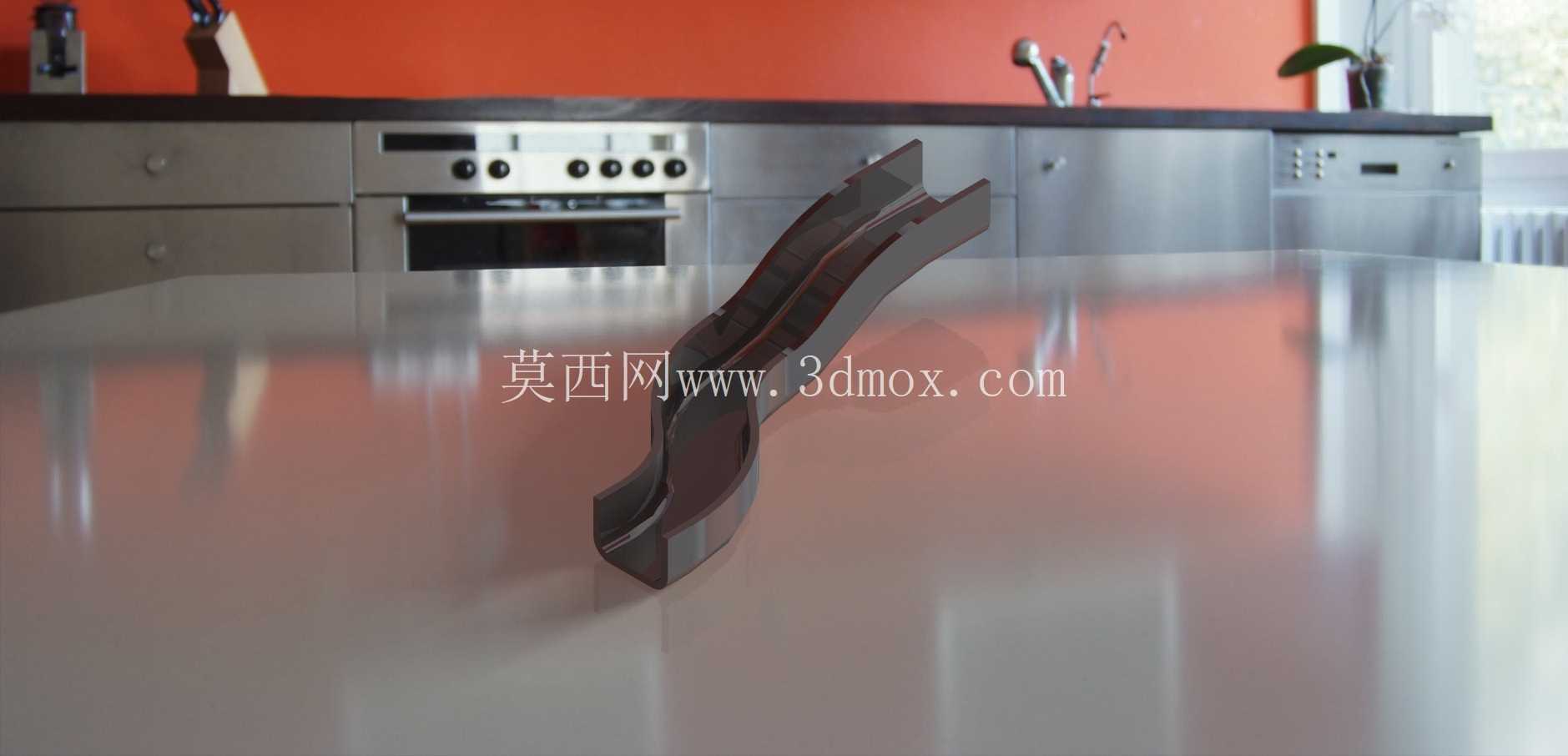

厨房台盆配套U型排水通道结构设计

在民用厨卫给排水系统、小型商用餐饮后厨给排水布局中，这类U型通道构件是台盆排水段的核心导流部件，很多刚入行的结构设计人员容易把它和常规存水弯混淆，实际上它的核心作用是在台盆排水出口与下水主管之间建立平滑的导流过渡，同时借助U型的腔体结构留存一定水封，阻断排水管道内的异味反向溢入室内空间。从实际工程落地的角度看，这类构件的设计首先要匹配台盆的出水位置偏差，很多现场安装时台盆的预留排水口和墙面下水口的水平、垂直位置都会存在土建施工带来的公差，U型的结构本身就具备一定的位置补偿能力，不需要额外加装过多转接件就能完成对接，能有效减少管路接口的渗漏风险。

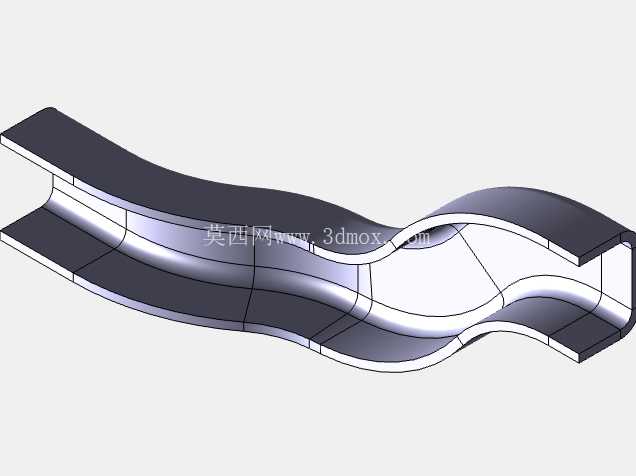

从结构设计逻辑来看，这个U型通道的流道内壁全程做了顺滑圆弧过渡，没有直角转折的死角，这一点是很多新手建模时容易忽略的细节——如果流道存在直角凸台，日常排水时携带的毛发、食物残渣很容易在转角处堆积，时间久了就会造成管路堵塞，顺滑的圆弧过渡能让水流保持稳定的流速，裹挟杂质顺利排入主管道，降低后期维护疏通的频率。构件的壁厚设计采用了均匀等厚的方案，不管是采用硬质PVC注塑成型还是不锈钢冲压折弯成型，均匀壁厚都能避免成型过程中出现缩痕、应力集中的问题，同时也能保证整个构件各个位置的结构强度一致，不会因为局部壁厚过薄在安装拧紧时出现开裂，也不会因为局部过厚造成材料浪费。

外形尺寸的设计上，这类U型通道的进水端接口尺寸匹配常规台盆的标准排水口径，出水端的接口尺寸适配家装常用的下水软管规格，安装边界方面，构件的整体外轮廓宽度控制在常规台盆下方的安装空间范围内，不会和台盆下方的角阀、进水软管、储物抽屉等部件产生空间干涉，U型的底部预留了足够的高度空间，不需要额外抬高台盆就能完成安装，适配绝大多数常规家装台盆的安装预留尺寸。实际选型时需要注意，这类通道的水封高度要满足给排水设计的规范要求，水封高度过低会导致水封容易被管道内的负压破坏，失去隔臭的作用，水封过高则会增加整个构件的整体高度，挤占台盆下方的有限安装空间，建模时需要反复调整U型段的弯曲半径，在满足水封有效高度的前提下尽可能压缩整体的安装尺寸。

从安装适配性的角度考虑，构件两端的接口都设计了标准的插接配合段，配合段的长度预留了足够的插接余量，现场安装时可以根据实际的管路间距小幅调整插入深度，抵消土建施工带来的位置误差，不需要现场裁切管路就能完成装配。接口位置的外壁设计了环形的密封槽，安装时配套对应规格的橡胶密封圈就能实现可靠的静密封，不需要额外打胶就能避免接口处的渗漏水问题，后期如果需要疏通管路，也可以直接拆卸，不会破坏密封结构。很多设计人员在做这类构件建模时，容易忽略流道的水力半径优化，实际上U型段的弯曲半径不能过小，弯曲半径过小会导致水流经过时的局部阻力系数陡增，排水流速下降，不仅容易造成杂质沉积，还会让排水时产生明显的水流噪音，合理的弯曲半径设计能让水流在U型段内保持平稳的流态，降低排水噪音，同时提升排水效率。

在材质适配性上，这个结构的三维模型可以直接对接两种主流的加工工艺，如果是用于塑料材质的生产，可以直接导出模型做注塑模具的分模设计，均匀的壁厚和顺滑的外表面能简化模具的抽芯结构，降低模具的加工成本；如果是用于不锈钢材质的生产，可以基于模型做冲压模具的成型工序拆分，U型的对称结构能减少成型过程中的材料拉伸不均问题，提升成品的合格率。实际工程应用中，这类U型通道不仅可以用在厨房台盆的排水系统中，也可以适配卫生间洗手台、商用拖把池等同类排水场景，只需要调整两端接口的配合尺寸就能适配不同规格的排水管路，结构的通用性很强。建模过程中需要特别注意内壁的顺滑度，所有的流道面都要做G2连续的过渡处理，不能出现微小的台阶或者凹坑，这些微小的结构缺陷在实际使用中都会成为杂质挂附的点位，长期使用后就会形成堵塞，影响构件的正常使用寿命。
