立式圆柱配合凸轮摆杆传动机构

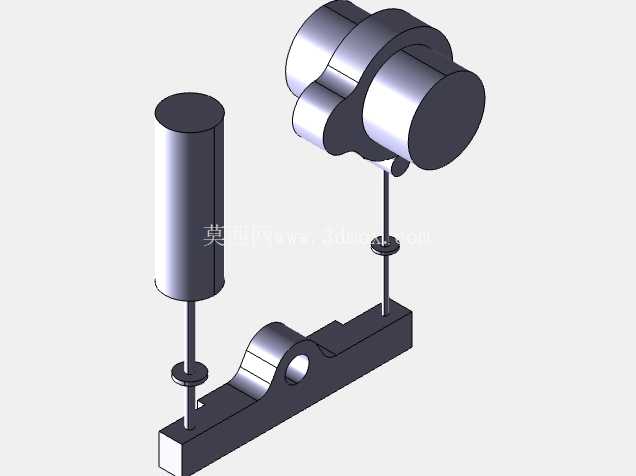

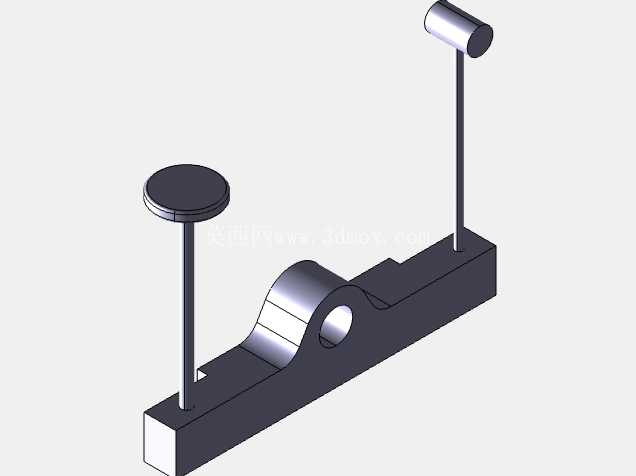

　　这套传动结构的核心设计逻辑，是通过固定在底座上的立式圆柱构件与上方偏心凸轮组件的配合，完成旋转运动到直线往复摆动的转换，在小型轻工设备的进给工位、自动化送料的间歇动作单元里，这类结构的应用占比不低，相比齿轮齿条传动，它的加工难度更低，运行噪音更小，适合中低速、轻负载的周期性动作场景。从安装边界来看，底座采用长条形块状结构，底部预留了两个同轴的铰接安装孔位，其中靠近凸轮侧的孔位用于固定摆杆的旋转支点，另一侧的孔位可直接通过螺栓锁紧在设备安装基板上，不需要额外设计转接法兰，整体安装基面的平面度要求控制在0.1mm以内即可保证运行顺畅，不会出现卡滞问题。立式圆柱构件通过细杆与底座刚性连接，圆柱的外圆面做了高光洁度处理，它的作用是作为摆杆动作的行程限位与导向基准，当上方凸轮旋转时，摆杆的圆柱滚子会沿着凸轮轮廓面滚动，同时摆杆的侧面会沿着立式圆柱的外圆面滑动，避免摆杆在往复动作时出现径向窜动，这套限位结构不需要额外加装直线导轨，大幅压缩了整体结构的占用空间，在小型桌面级自动化设备里，这种紧凑设计能有效节省安装位。

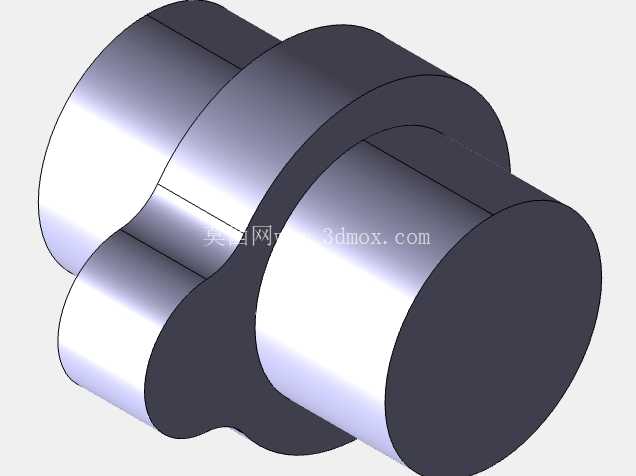

　　上方的凸轮组件采用双轮廓叠加设计，外侧的大直径圆柱段是动力输入轴的连接位，可直接通过联轴器与微型驱动电机的输出轴对接，内侧的偏心轮廓段根据摆杆的行程需求做了曲线修型，轮廓面的粗糙度要求达到Ra1.6，保证滚子滚动时不会出现卡顿，凸轮的偏心距直接决定了摆杆的摆动行程，这套结构的偏心距设置适配15-25mm的直线往复行程需求，可覆盖多数小型送料、分拣工位的动作参数要求。

　　摆杆构件采用L型折弯结构，一端安装与凸轮接触的圆柱滚子，另一端作为动作输出端，可连接拨叉、推料块等执行元件，摆杆的旋转支点处镶嵌了自润滑铜套，不需要定期加注润滑脂就能满足长期运行的耐磨要求，在实际设备调试时，只需要调整凸轮的初始安装角度，就能改变摆杆动作的起始时间点，适配不同工位的动作时序匹配需求。从结构受力角度来看，这套机构的所有受力点都做了加强处理，底座与细杆的连接位置做了圆角过渡，避免应力集中导致的杆部断裂，凸轮与输入轴的连接位采用D型轴孔设计，传动时不会出现轴孔打滑的问题，立式圆柱与底座的连接采用过盈配合加销钉锁紧的方式，长期运行不会出现圆柱松动移位的问题。

　　在实际应用场景中，这类机构常被用在小型电子元件的分拣送料工位、包装设备的标签拨送工位、小型装配设备的零件上料工位，相比复杂的多连杆机构，它的零件数量更少，装配调试难度更低，后期维护只需要定期检查凸轮与滚子的磨损情况即可，不需要复杂的维护流程。设计时特意将立式圆柱的高度设置为高于摆杆的最大摆动高度，保证摆杆在全行程范围内都能得到有效导向，不会出现脱轨的问题，凸轮组件的外伸轴段长度预留了足够的联轴器安装空间，不需要额外加装轴延长件，整体结构的所有零件都可以采用普通45号钢加工完成，不需要特殊的合金材料，加工成本控制在较低水平，适合批量设备的配套使用。
