水泥旋转冷却器环形段组装结构

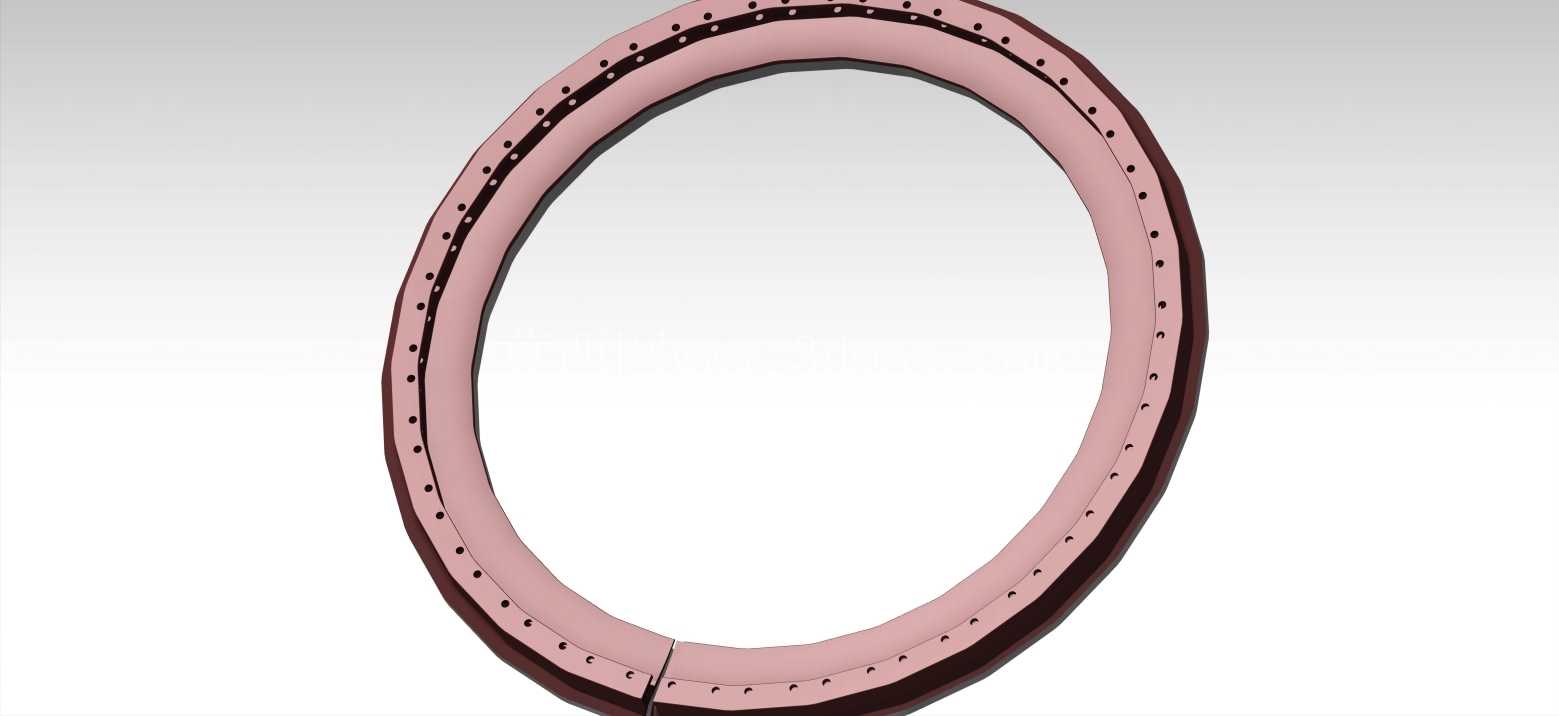

　　在新型干法水泥熟料生产线的烧成工段，出窑高温熟料需要经过冷却环节完成温度骤降、热回收与输送，旋转冷却器作为承接篦冷机或直接对接回转窑卸料端的核心热工设备，其筒体段的组装精度直接决定整台设备的运行稳定性、密封可靠性与热膨胀补偿能力。本次呈现的环形段组装结构，是冷却器筒体靠近进料端的首段组合部件，承担着承接高温物料、传递筒体扭矩、适配热态形变的多重作用。从结构组成来看，该段采用双层复合式环形设计，外层为刚性承载筒节，沿周向均匀排布多组连接螺栓孔，用于与相邻筒节完成法兰式刚性连接，孔位的同轴度公差控制在0.2mm以内，避免多段组对后出现筒体同轴度偏差引发的径向跳动；内层为耐高温耐磨衬层，采用分段式拼接结构，衬层与外层筒壁之间预留3-5mm的膨胀间隙，抵消高温工况下金属与耐磨材料的线膨胀量差异，防止衬层受热挤压开裂。

　　段与段的对接位置设计有阶梯式止口，组对时止口配合面可实现径向定位，无需额外工装即可保证筒体内壁的平滑过渡，减少物料输送过程中的卡滞与内壁磨损。周向分布的连接孔采用跨中排布方式，相邻筒节的孔位错开半个孔距，避免连接应力沿轴向直线传递造成的筒节局部应力集中，提升整体结构的抗疲劳性能。从安装边界来看，该段的端面法兰平面度要求控制在0.15mm/m，组对后整段的圆度偏差不超过公称直径的1/1000，保证后续托轮支撑位置的接触面积达到85%以上，减少托轮与轮带接触过程中的偏磨问题。衬层的分段接缝位置与外层筒节的连接焊缝错开至少200mm，避免焊缝位置的热影响区与衬层接缝重合，防止高温下接缝位置漏料或窜风。

　　在实际运行场景中，该段直接接触1000℃以上的高温熟料，因此外层筒节采用低合金耐热钢材质，内层衬层选用高铝质耐磨浇注料预制件，预制件背面设计有燕尾槽结构，通过锚固钉与外层筒壁牢固连接，可承受熟料长期冲刷与高温交变载荷。段体上预留的多组小孔为温度监测与冷却风通入接口，可接入二次风管路对筒壁进行间接冷却，同时安装热电偶实时监测壁温，避免局部过热造成筒节变形。设计过程中优先考虑了现场组装的便捷性，单段重量控制在现场吊装设备的额定起吊范围内，连接孔采用标准化尺寸设计，可与同规格的冷却器筒节实现互换，降低备件储备成本。

　　在热膨胀补偿设计上，该段与相邻段的连接位置预留有轴向膨胀间隙，间隙值根据设备运行时的最高壁温与筒体长度计算确定，可吸收筒体轴向热伸长量，避免设备运行过程中出现顶死、变形等问题。衬层的分段设计也方便后期局部磨损后的更换维护，无需整段拆卸即可完成局部衬块的替换，大幅缩短检修停机时间。从扭矩传递角度来看，该段的法兰连接面设计有径向定位键槽，组对完成后打入定位键，可承担部分扭矩传递作用，减少连接螺栓的剪切载荷，提升连接结构的可靠性，避免长期运行后螺栓松动造成的段间错位。
