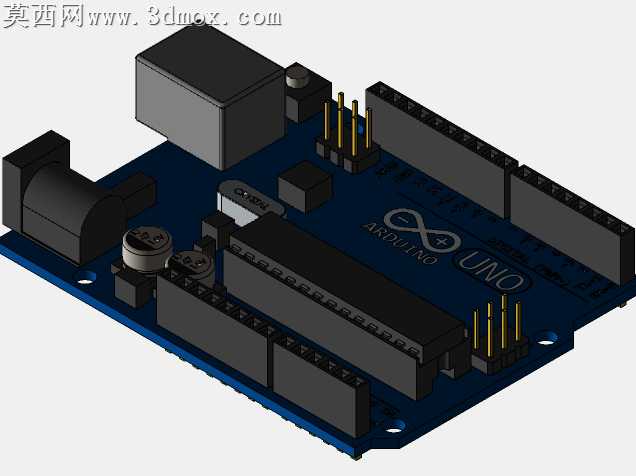

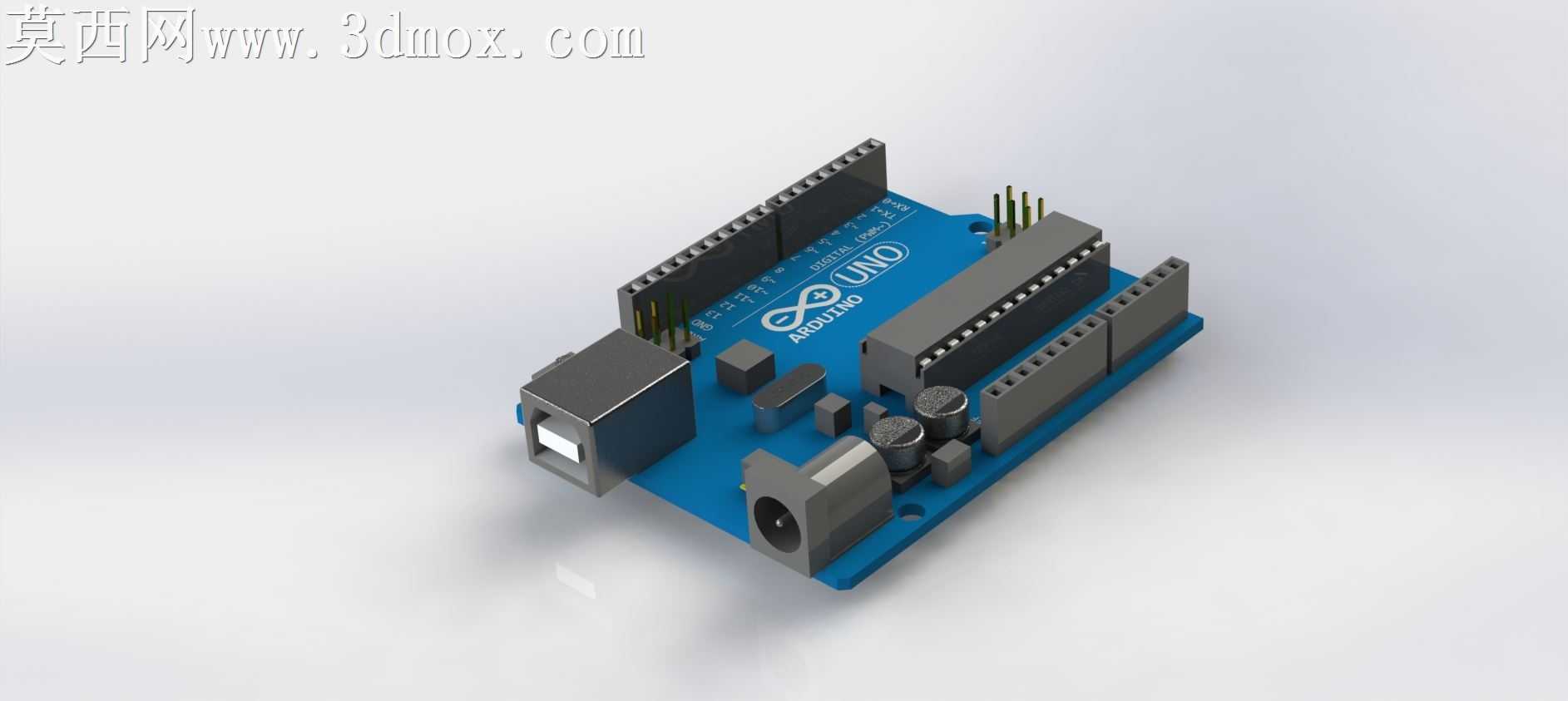

本作品为Arduino uno开源微控制器开发板的三维建模成果,建模过程严格参照实体开发板的实际尺寸比例开展,首先通过测绘实体开发板的长宽厚参数、各元器件的安装位置与外形尺寸,确定整体建模的基准坐标系,以PCB基板作为建模的基础载体,先绘制基板的轮廓草图,拉伸生成符合实际厚度的基板实体,同时预留出各个安装孔位、接口开槽的位置,保证基板的外形与实物完全一致。随后针对板载的各类元器件逐一开展建模工作,首先处理USB-B型接口,精准还原接口的金属外壳轮廓、内部塑料隔层与引脚结构,保证接口的插接部位尺寸符合通用规范;接着建模直流电源插座,还原插座的金属外圈、内部插针与固定引脚的结构,匹配实际的安装位置。对于板上的排针排母结构,先绘制单根排针的金属引脚与塑料基座,通过线性阵列的方式生成对应引脚数量的排针组,分别还原数字IO口排针、模拟输入口排针、电源接口排针的布局,保证排针的间距符合标准2.54mm的电子接插件规范。针对板载的主控芯片底座,还原其黑色塑料基座的轮廓、两侧的固定卡扣与内部的引脚插槽结构,同时还原板上的晶振、电容、电阻、复位按键等小型元器件的外形,按照实际PCB上的丝印位置精准摆放,还原开发板的整体布局。材质渲染阶段,为PCB基板赋予哑光蓝色的PCB板材材质,还原实物板的蓝色阻焊层质感,为排针、接口金属部分赋予磨砂金属材质,模拟接插件的金属光泽,为塑料基座、电容外壳等部件赋予对应颜色的哑光塑料材质,为板上的丝印标识制作对应的贴图材质,还原Arduino标识、UNO字样、接口标注等丝印内容,保证渲染效果贴近实物外观。建模过程中严格把控各部件的装配关系,所有元器件的安装位置与实物完全匹配,不存在结构干涉问题,整体模型可用于开源硬件项目的结构展示、3D打印外壳适配、教学演示等场景,能够直观呈现Arduino uno开发板的完整结构与外形特征,帮助使用者快速理解该款经典微控制器开发板的硬件布局。
- 上一篇:卧式蒸汽锅炉配套燃烧器三维结构设计
- 下一篇:拼接组装式硬纸板立体质感犬类造型
- 全部评论(0)
- 模板大小: 2.88 MB
- 售价:5金币
- 下载次数: 2259
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
