卧式蒸汽锅炉配套燃烧器三维结构设计

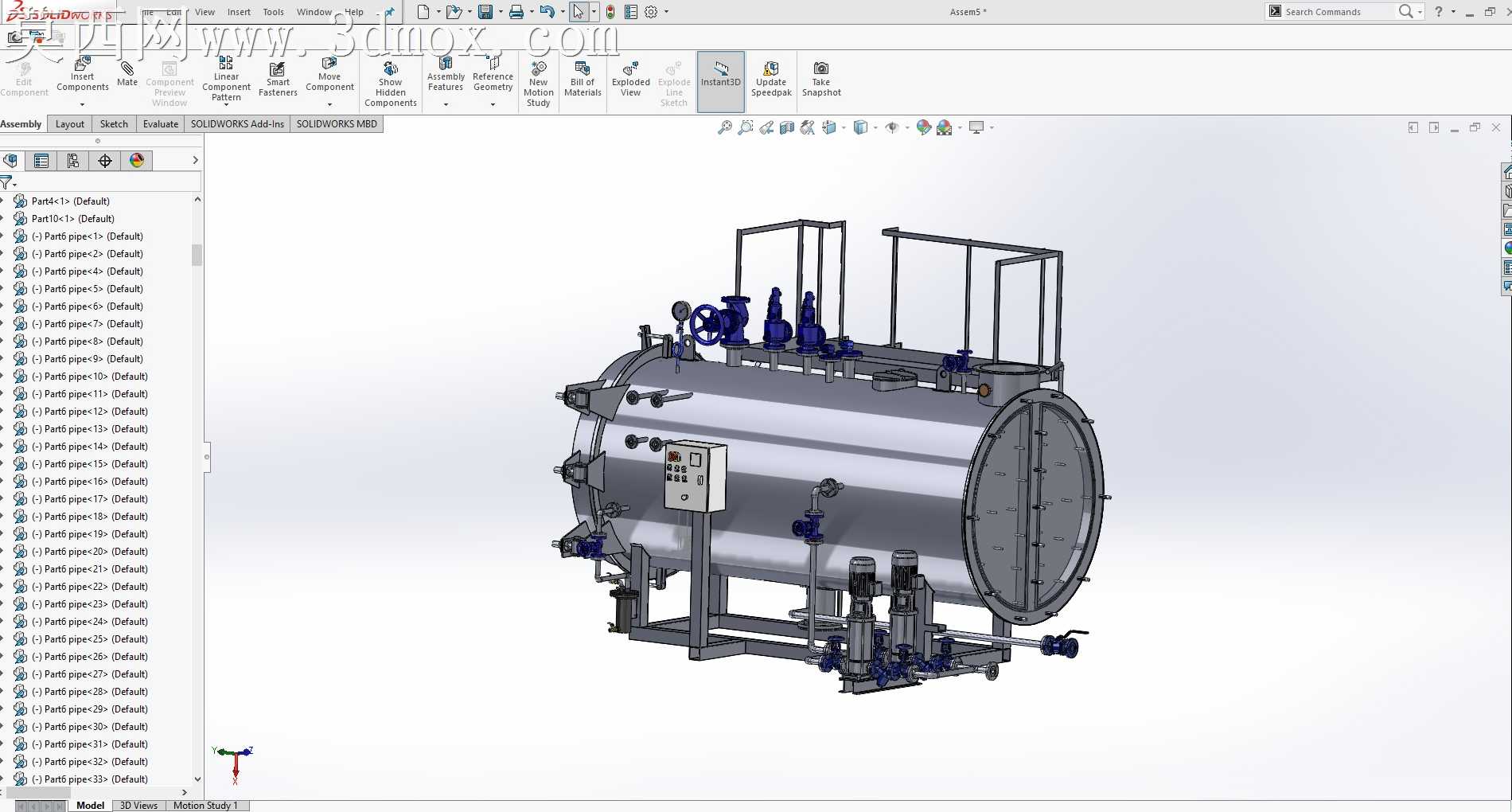

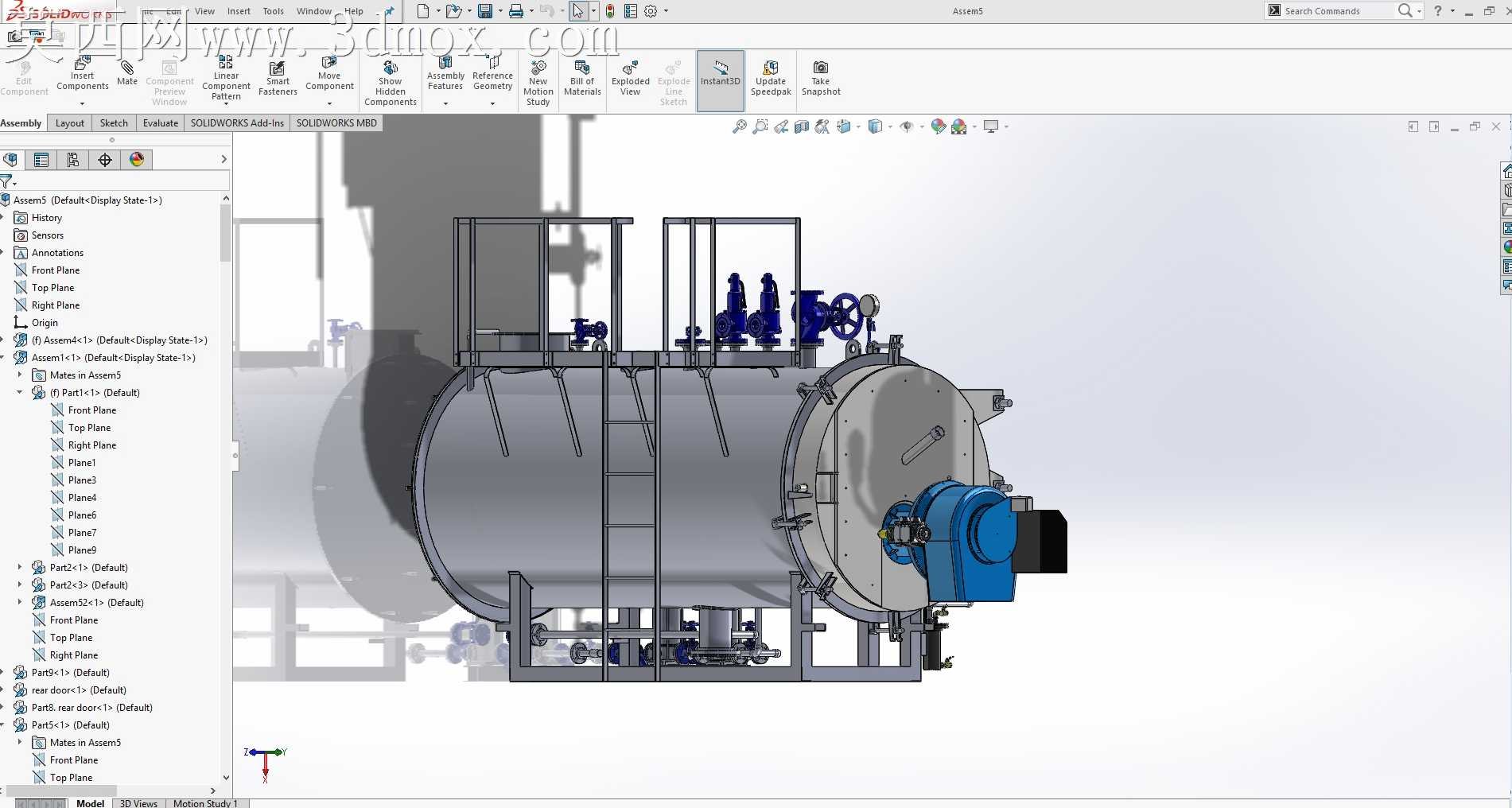

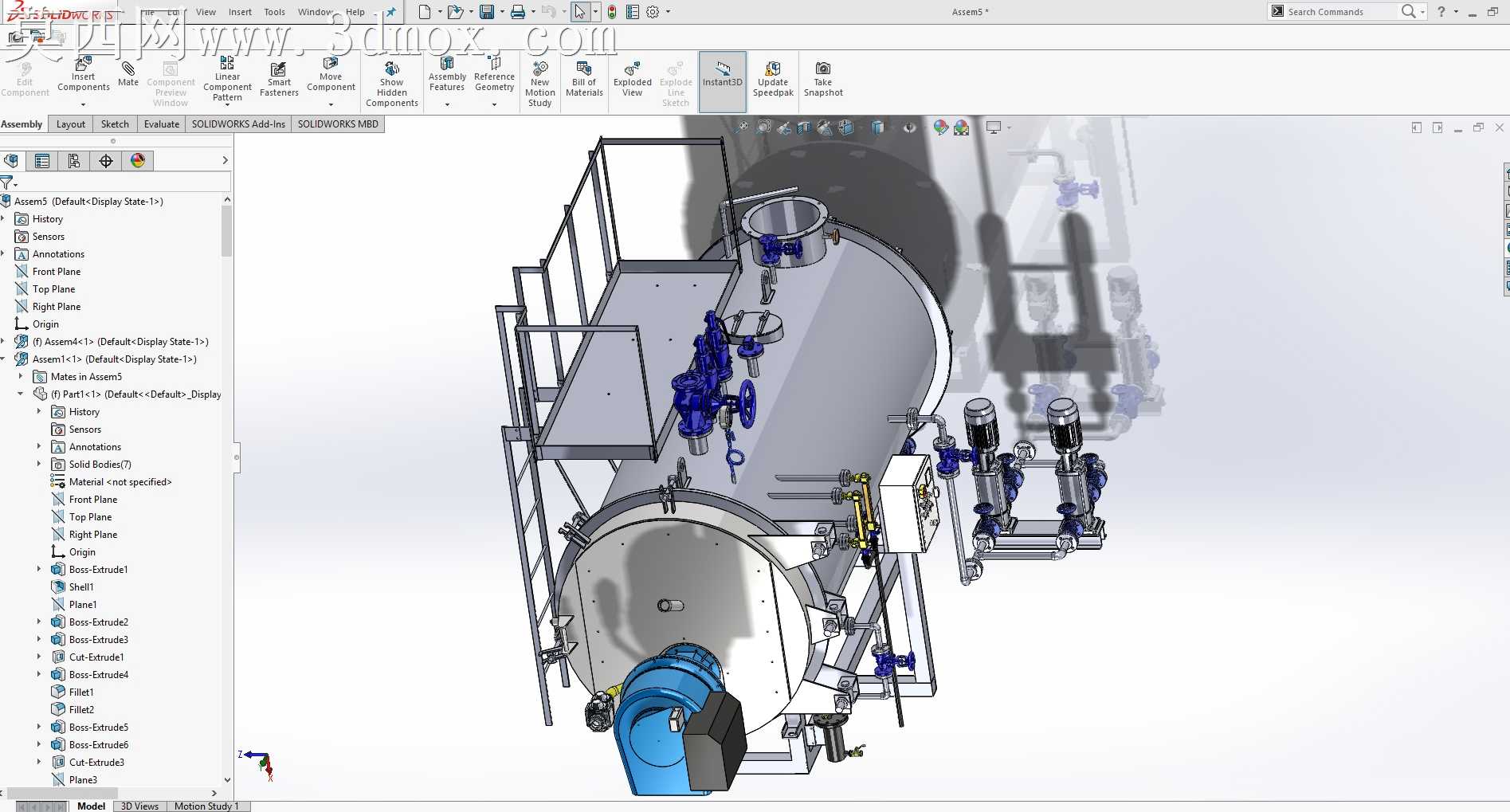

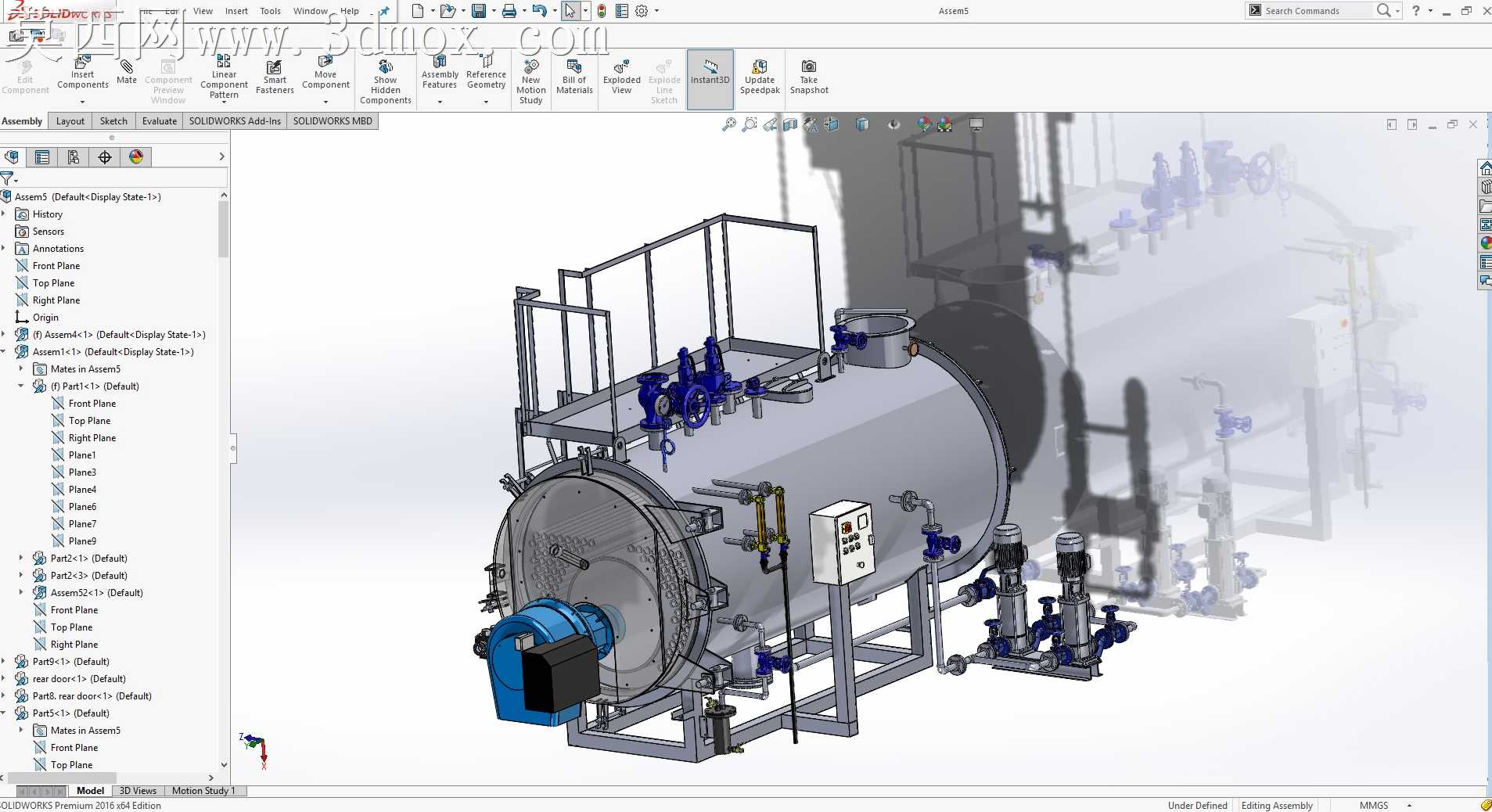

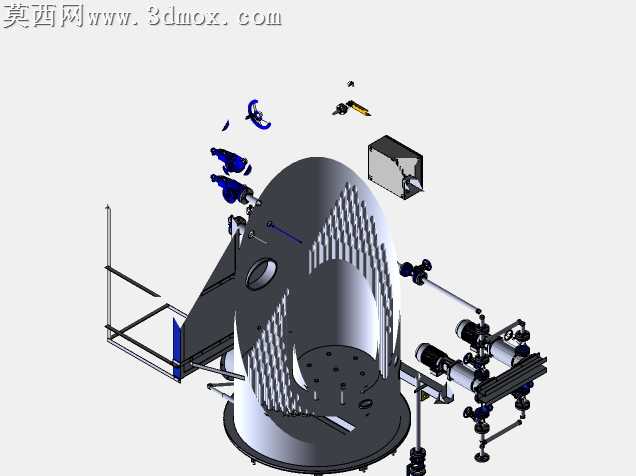

本作品为卧式蒸汽锅炉搭配TGY300燃烧器的完整三维设计，采用SolidWorks完成全参数化建模，整体结构还原真实工业锅炉的装配逻辑与细节特征。建模过程中首先搭建锅炉卧式圆柱形承压筒体的基础骨架，严格按照工业锅炉的筒体比例确定筒身直径、长度与封头曲率，对前后管板、封头的法兰连接结构做了精细化处理，所有螺栓孔位、密封槽的排布均符合压力容器的常规设计规范，保证模型结构的合理性。筒身外部附属结构包含顶部操作检修平台、直爬梯、阀组安装支架，平台护栏采用标准圆管型材搭建，直爬梯的踏步间距、护栏高度均参考工业设备操作安全规范设定，顶部阀组区域完整还原了安全阀、截止阀、控制阀组的排布与连接管路，清晰呈现锅炉蒸汽输出、压力调控的管路走向。前端燃烧器安装位做了精准的接口匹配设计，TGY300燃烧器的外壳、进风结构、驱动电机、连接法兰均按实物比例建模，燃烧器与锅炉前封头的对接结构、固定螺栓位完全对齐，还原燃烧器嵌入安装的真实装配状态。底部支撑鞍座采用型钢焊接结构设计，鞍座与筒身的贴合弧度、底部安装底板的孔位都做了细节刻画，鞍座之间的下部管路、排污阀组也完整呈现，还原锅炉底部排污、管路连接的结构布局。材质渲染阶段，锅炉筒体采用哑光金属钢材材质，模拟工业锅炉碳钢外壳的质感，燃烧器电机部分采用蓝色烤漆材质区分功能部件，阀组、管路、爬梯、平台均根据部件属性赋予对应的金属、漆面材质，整体渲染效果贴近真实工业设备的视觉表现。设计过程中遵循从整体到局部的建模思路，先确定锅炉整体的尺寸比例与核心承压结构，再逐步添加外部附属部件、管路阀组、配套燃烧器，所有部件之间的装配关系清晰，无干涉错位问题，既完整呈现卧式蒸汽锅炉的整体构造，也清晰展示燃烧器与锅炉本体的装配匹配关系，可用于锅炉结构认知、装配演示、方案展示等场景。
