5mm规格球头内六角扳手结构设计

在设备装配、运维以及精密机械调校的各类场景里，内六角紧固件的使用覆盖了从消费电子组装、工业设备检修到小型机械调试的绝大多数环节，而球头款内六角扳手，正是针对常规直头扳手操作局限开发的实用手动工具。这款5mm规格的球头六角扳手，核心适配对边尺寸为5mm的内六角螺钉，在实际作业中，球头结构允许扳手以一定倾斜角度插入螺钉内六角槽，无需保证扳手与螺钉轴线完全同轴，在狭窄装配空间、螺钉位置存在遮挡的工况下，能够大幅降低操作难度，减少因对位不准导致的螺钉槽口滑牙、扳手崩损问题。

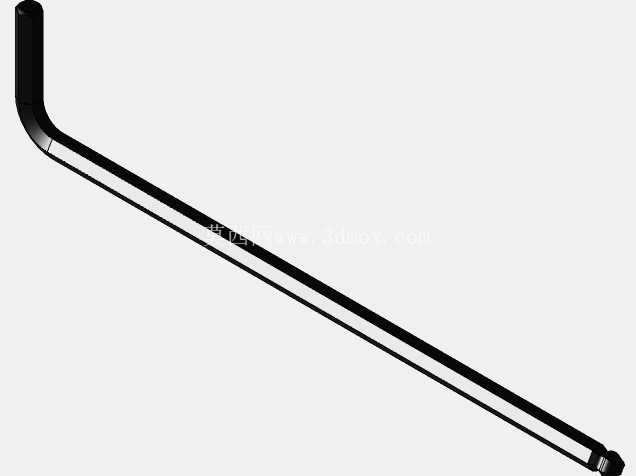

从结构设计逻辑来看，这款扳手采用L型弯折结构，长杆段搭配球头工作端，短杆段为标准六角直头，这种双工作端的设计兼顾了两种作业需求：长杆球头端适合深孔位置的螺钉操作，以及需要倾斜施力的受限空间，利用长杆的力臂优势可以在预紧阶段快速转动螺钉；短杆直头端则适合最终紧固阶段的大扭矩施力，直头与螺钉槽的全接触面配合，能够承受更大的拧紧力矩，避免球头因接触面积小在大扭矩下出现变形或断裂。扳手的弯折处采用圆弧过渡设计，没有应力集中的直角结构，在反复施加扭矩的过程中，弯折位置不会因为应力集中出现断裂，延长工具的使用寿命。

外形尺寸方面，这款扳手的杆径与5mm内六角螺钉的适配公差控制在合理范围，球头端的最大直径略小于螺钉内六角槽的对边尺寸，保证倾斜插入时不会与槽口边缘发生卡滞，球头的球面弧度经过优化，在25度以内的倾斜角度下，球面与螺钉槽的六个接触面能够保持足够的啮合面积，不会出现打滑脱开的情况。长杆段的长度设计兼顾了深孔操作的可达性与力臂长度的平衡，既能够伸入深度较大的安装孔内接触螺钉，也能提供足够的力矩完成常规预紧操作；短杆段的长度满足大扭矩施力时的手部握持空间，不会因为杆段过短导致施力时手部与工件表面发生磕碰。

在实际应用场景中，这类扳手广泛用于自行车装配调试、3D打印机零部件紧固、小型自动化设备的组装运维、电子产品外壳螺钉拆装等场景，尤其是在设备内部结构紧凑、螺钉安装位置周围存在其他零部件遮挡的情况下，球头端的倾斜操作特性能够让作业人员无需完全拆解周边遮挡部件，就可以完成螺钉的松紧操作，大幅提升装配和检修的效率。设计过程中，杆身的平直度需要严格控制，长杆段的直线度偏差过大会导致球头插入螺钉槽后出现偏心转动，不仅会加剧槽口的磨损，还会导致施力过程中出现晃动感，影响操作的稳定性。表面处理方面，整体采用硬化处理，表层的硬度高于螺钉槽口的硬度，避免长期使用后工作端出现圆角磨损，导致无法正常啮合螺钉。

从建模逻辑来看，这款扳手的三维建模首先需要确定球头端的球面轮廓，保证球面与六角杆身的过渡平滑，没有突兀的棱角，避免在倾斜插入时刮伤螺钉内六角槽的边缘；其次是弯折段的曲率半径设计，曲率过小会导致弯折处应力集中，在大扭矩下容易断裂，曲率过大则会增加扳手的整体占用空间，影响狭窄空间的操作便利性；直头端的六角轮廓需要严格匹配5mm内六角的尺寸公差，保证与螺钉槽的配合间隙合理，既不会因为间隙过小导致插入困难，也不会因为间隙过大导致接触面积不足，拧动时出现滑牙。杆身的棱边做了微小的倒角处理，去除加工过程中产生的毛刺，握持时不会划伤手部，同时也能减少杆身与安装孔壁之间的刮擦。

在设备选型适配层面，5mm规格的内六角螺钉常见于铝型材框架搭建、小型机械设备的结构件连接、自行车的零部件固定等场景，这款扳手的尺寸参数完全适配这类螺钉的操作需求，球头端的设计也弥补了直头扳手在空间受限场景下的操作短板，无论是生产线的批量装配作业，还是日常的设备维护检修，都能够提供稳定可靠的操作体验。不同于大规格内六角扳手需要搭配加力杆使用，这个规格的扳手依靠L型结构的力臂设计，就能够满足该规格螺钉的推荐拧紧力矩要求，无需额外辅助工具，便携性和实用性都能满足一线作业人员的使用需求。
