超薄头梅花槽M3系列紧固螺栓

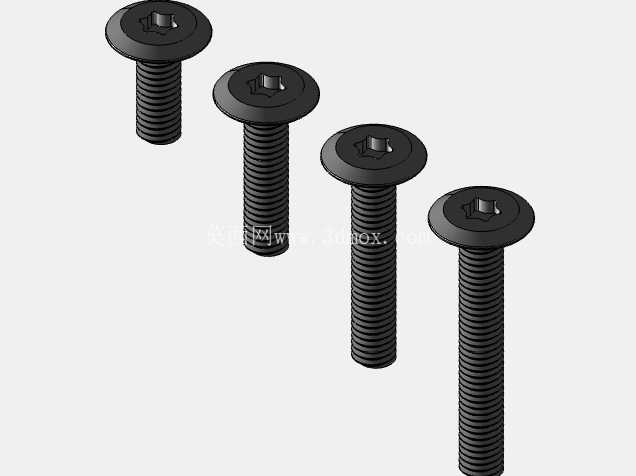

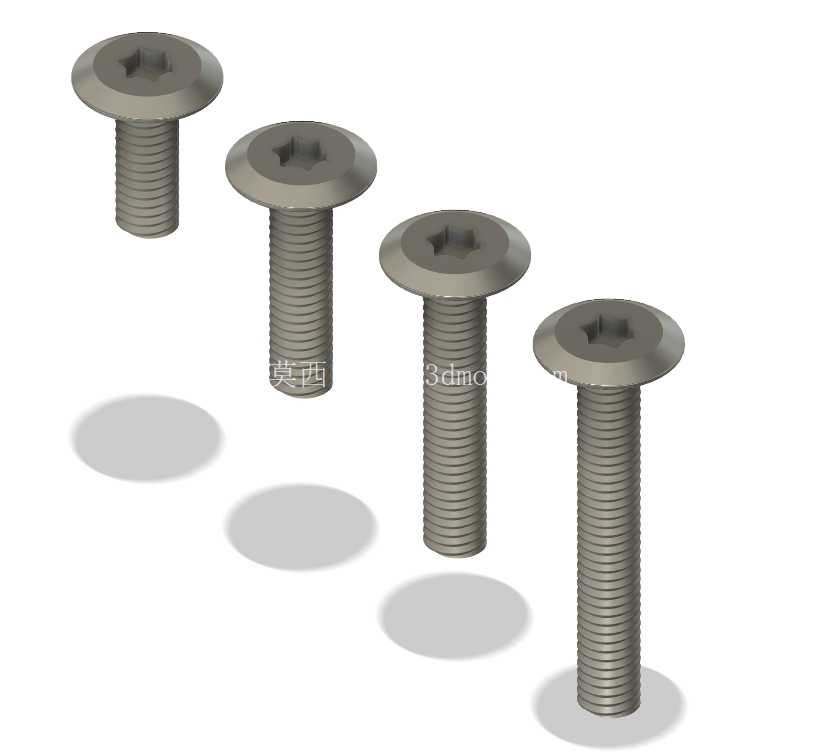

　　从实际装配的适配性来看，M3规格的螺纹属于小型精密设备里最常用的连接规格之一，覆盖了从消费电子外壳固定、通讯模块PCB板锁附、小型手持设备内部结构件连接等多个场景，不同长度的规格可以适配不同厚度的被连接件组合，8mm长度适合单层薄板与预埋铜螺母的连接，12mm长度可应对两层薄板叠加的锁附需求，16mm与20mm长度则能满足多层结构堆叠或者带减震泡棉、密封胶层的装配场景，在选型时不需要额外调整螺纹规格，仅通过长度选型就能覆盖多数薄型结构的连接需求。在消费电子内部结构、小型通讯终端装配、精密仪器内部模组固定这类对安装空间有严苛限制的场景里，常规盘头或沉头螺丝往往因为头部高度占用过多Z向空间，导致结构堆叠无法进一步压缩，这时候超薄头的梅花槽螺栓就成了解决空间约束的核心紧固件选择。这类螺栓的核心设计逻辑就是在保证螺纹连接强度满足装配要求的前提下，尽可能压低头部的轴向高度，同时采用梅花槽的驱动结构，规避一字、十字槽在小规格螺丝上容易出现的滑牙、驱动扭矩不足的问题。

　　头部采用大直径薄型扁头设计，相比同规格的沉头螺丝，不需要在被连接件上加工沉孔，就能获得更大的头部承压面积，降低螺丝头部对薄壁塑胶件、薄金属片的压强，避免锁附时头部压穿被连接件或者造成被连接件表面凹陷，这一点在厚度不足1mm的钣金件、薄壁塑胶外壳上应用时优势尤为明显。梅花槽的驱动结构相比十字槽，驱动面与批头的接触面积更大，锁附时可以传递更稳定的扭矩，不会出现十字槽常见的偏心打滑问题，在自动化锁螺丝工序里，能大幅降低吸嘴取料、批头对位的不良率，适合批量装配的产线使用，同时梅花槽的结构本身具备更好的防拆属性，在不配备对应规格批头的情况下很难徒手拆卸，对终端产品的内部结构有一定的防护作用。

　　在设计这类螺栓的三维模型时，需要重点关注几个核心尺寸的边界：首先是头部的厚度公差，因为应用场景本身就是空间受限的位置，头部厚度的偏差直接影响最终装配后是否会和周边零件产生干涉，建模时需要严格控制头部的轴向尺寸，同时保证头部下端面与螺纹轴线的垂直度，避免锁附后出现头部偏斜导致的局部间隙不均；其次是梅花槽的深度与轮廓尺寸，槽深过浅会导致批头啮合不足容易滑牙，槽深过深则会削弱头部的结构强度，在施加额定锁附扭矩时容易出现头部开裂的问题，槽型的轮廓需要和标准梅花批头的轮廓做适配，保证批头插入后有足够的啮合长度同时不会出现卡滞；第三是螺纹部分的收尾结构，在靠近头部的位置需要做合理的退刀过渡，避免螺纹收尾处的应力集中，同时保证螺丝锁附到位后，螺纹末端不会超出预埋螺母或者螺纹孔的有效啮合长度，避免刮伤周边的线缆或者其他零件。

　　从实际使用的工况来看，这类超薄头螺栓的预紧力不需要设置过高，因为被连接件大多是薄壁件，过大的预紧力反而会导致被连接件变形，因此在设计时头部的承压面做了平整化处理，不需要额外加装垫圈，就能保证锁附后压力均匀分布在被连接件表面，减少装配工序的零件数量，进一步压缩整体装配成本。在做结构选型时，需要注意安装边界的预留：头部的外径比螺纹大径大出一定尺寸，因此在被连接件的开孔周边，需要预留出对应直径的平面区域，避免头部压在斜面或者台阶面上导致锁附歪斜；螺纹部分的通孔直径需要略大于螺纹大径，保证螺丝可以顺畅穿过，同时通孔的轴线需要和头部承压面保持垂直，避免出现锁附后螺丝倾斜导致的螺纹咬合异常。这类紧固件的三维模型在做虚拟装配验证时，可以直接导入到整机的装配体中，模拟不同长度规格下的锁附状态，检查螺丝头部是否和周边的元器件、结构筋位产生干涉，螺纹末端是否会超出安装面触碰其他零件，提前在设计阶段规避装配干涉问题，减少后续打样验证的迭代次数。
