十升容量便携制式储油金属罐体结构

在户外作业、应急保障、小型动力设备运维场景中，便携储油容器的结构合理性直接影响使用安全性与操作便捷性，这款10L容量的金属储油罐体，是针对小批量液态燃油短途转运、临时存储需求设计的制式储运配件。从实际使用场景出发，这类罐体常配套于小型发电机组、园林机械、越野保障装备、野外施工机具的燃油补给环节，既需要满足密封存储无渗漏的基础要求，也要适配人工搬运、车载固定、快速加注的全流程操作需求。

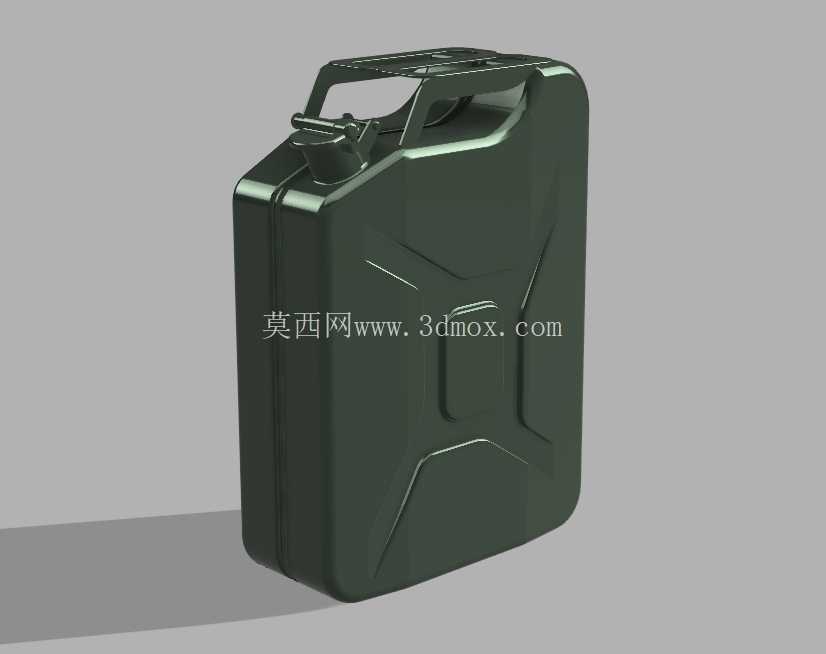

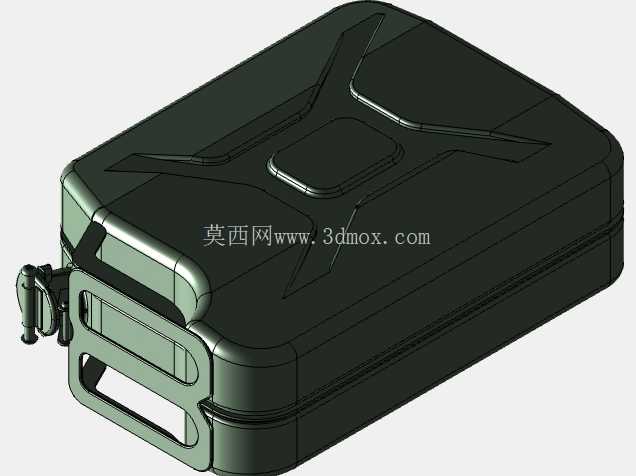

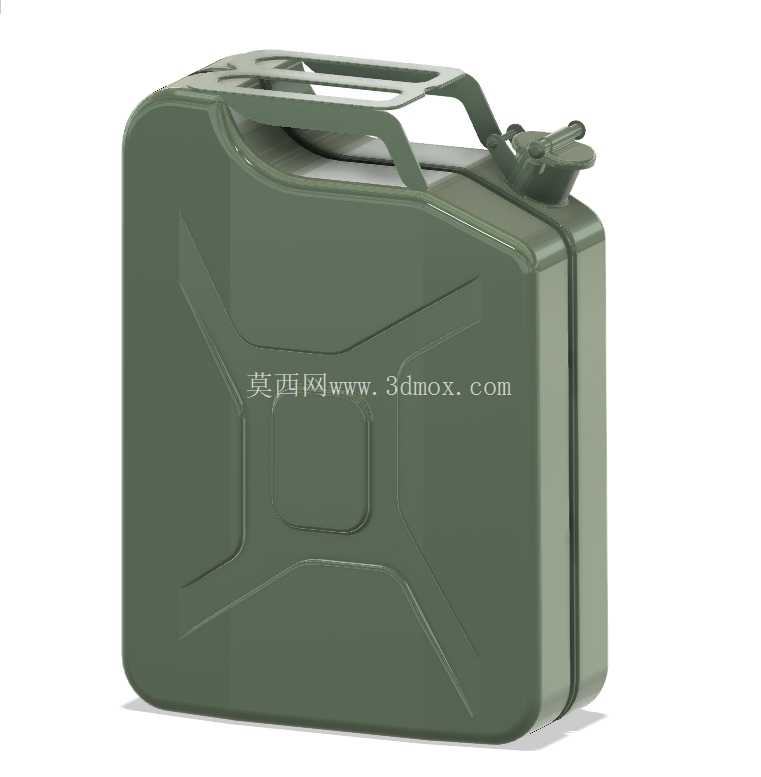

设计阶段首先围绕10L额定容量做壳体结构规划，整体采用冲压成型的金属壳体结构，壳体侧壁设置多道内凹式加强筋，并非单纯的外观造型设计——这类加强结构一方面可以提升薄壁壳体的抗形变能力，在罐体受到外力挤压、堆叠放置时避免壳体凹陷变形，减少应力集中点的开裂风险；另一方面内凹结构也能在罐体表面形成防滑接触面，操作人员徒手搬运时可以依托凹陷区域获得更稳定的施力点，减少湿滑工况下脱手的概率。顶部的一体式提手结构做了圆弧过渡处理，提手的宽度与弧度匹配成年人手部握持的受力角度，单手提携时不会出现硌手的问题，同时提手与罐体顶部的连接位置采用满焊固定，可承受满油状态下整体重量的反复提拉载荷，避免长期使用后连接位置开焊断裂。

注油口设置在罐体顶部靠前位置，配套的旋紧式密封盖带有锁紧卡扣结构，加注燃油时旋开密封盖即可完成注油，盖体与罐体之间通过金属连接片限位，避免加注过程中盖体脱落遗失；密封盖内置耐油密封胶垫，旋紧后可实现完全密封，即便罐体在运输过程中出现倾斜、倒置，也不会出现燃油渗漏的问题，满足车载运输的安全要求。罐体的整体外形采用方正切角设计，相较于圆柱形储液容器，这种方正结构在车载储物空间、工具箱内放置时的空间利用率更高，相邻罐体可以紧密贴合摆放，不会出现圆柱容器滚动、空间浪费的问题；底部做了平整的支撑边设计，放置在地面或者平台上时可以保持稳定直立，不需要额外的固定支架就能维持放置状态，临时存放时的适应性更强。

从安装边界与适配性来看，罐体的整体宽度控制在常规车载储物格的容纳尺寸范围内，高度适配常见的小型油桶固定支架的安装尺寸，既可以直接放置在车辆后备箱、工具箱内使用，也可以通过通用的绑带、固定卡扣将罐体锁定在专用支架上，适配越野车辆、工程作业车辆的外挂储油安装需求。壳体的边角位置全部做了圆弧钝化处理，没有尖锐的棱角凸起，搬运、安装过程中不会划伤操作人员，也不会剐蹭周边的设备表面。

结构设计过程中充分考虑了燃油存储的静电导出需求，金属壳体的导电连续性可以避免加注、搬运过程中静电积聚带来的安全隐患，相较于塑料材质的储油容器，金属材质的抗穿刺、抗老化性能更强，在户外复杂工况下长期使用也不会出现材质老化开裂的问题。罐体表面的造型筋位同时兼顾了结构加强与外观识别性，统一的制式造型可以和同系列不同容量的储油罐体形成产品序列，方便仓储管理与现场选型。

在实际使用过程中，这类10L容量的储油罐体刚好匹配小型单缸动力设备单次燃油补给的容量需求，既不会因为容量过大导致搬运费力，也不会因为容量过小无法满足单次作业的燃油储备要求。注油口的口径适配常规的燃油加注漏斗，也可以直接对接小型加油机的加注枪，不需要额外的转接辅具就能完成注油操作；倾倒加注时，罐体顶部预留的通气结构可以平衡罐体内外气压，让燃油流出更加顺畅，不会出现断流、喷溅的问题，操作人员可以单手扶住提手、另一只手控制罐体倾斜角度，精准控制加注流量，避免燃油洒漏。

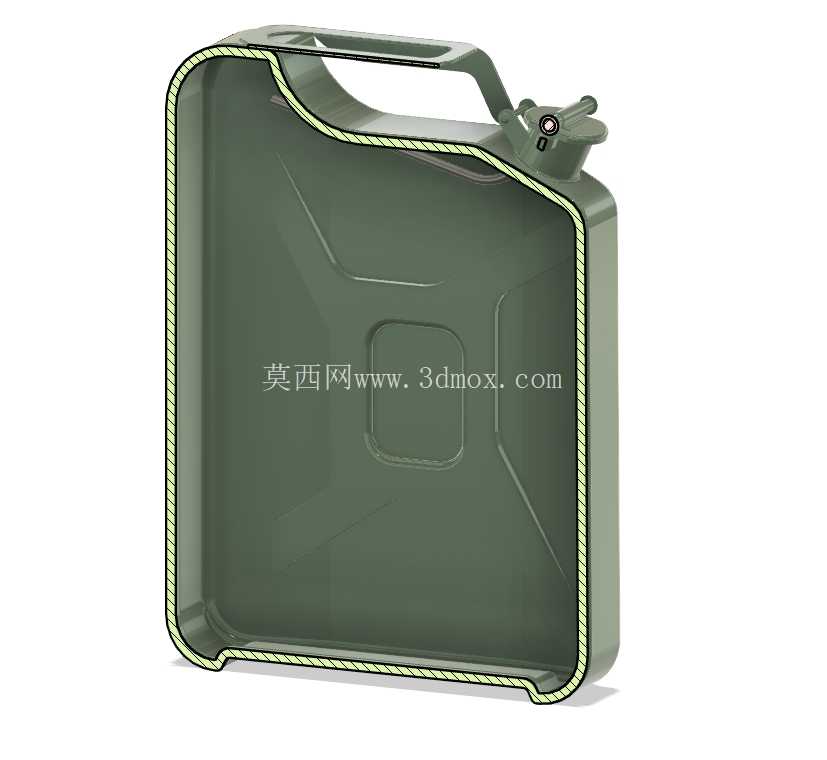

从结构建模的角度来看，这款罐体的建模过程需要重点处理壳体冲压的壁厚均匀性，所有弯折位置的圆角半径需要匹配金属板材冲压成型的工艺要求，避免出现过小的弯折半径导致冲压过程中板材开裂；焊接位置的结构需要预留足够的焊接工艺边，确保生产过程中可以实现牢固的密封焊接；提手与壳体的连接位置需要做应力分散处理，避免长期受载后出现应力疲劳开裂。整体模型的结构完全按照实际量产的工艺要求搭建，所有特征都具备生产可实现性，没有无法落地的理想化结构，可以直接作为结构设计验证、工艺工装开发的参考依据，也可以用于储运配件选型阶段的结构匹配验证，帮助设计人员快速确认罐体的安装空间、操作边界是否符合实际使用需求。
