ER11夹头木质收纳存储座结构设计

在数控加工、小型雕刻机作业场景中，ER11夹头作为常用的弹性夹具配件，常因规格繁多、零散摆放出现取用耗时、磕碰损伤、规格混放的问题，这款ER11夹头存储座正是针对这类车间实操痛点设计的工位收纳构件。从实际使用场景出发，该存储座适配加工工位旁的工具台摆放需求，整体采用圆角长方体的木质结构，边角做R角过渡处理，既避免木质构件直角磕碰掉渣，也能防止操作人员取放夹头时被棱角划伤，适配车间工位紧凑的摆放空间，不会占用过多台面上的操作区域。

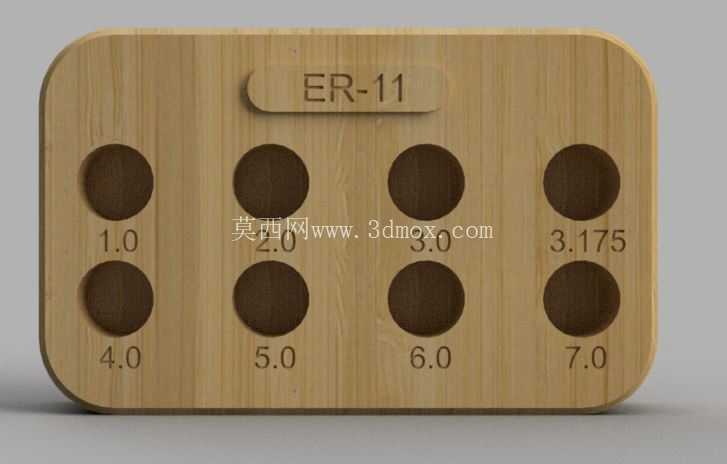

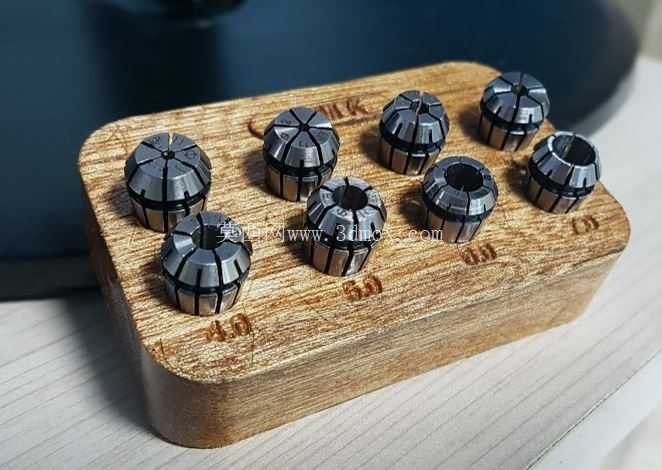

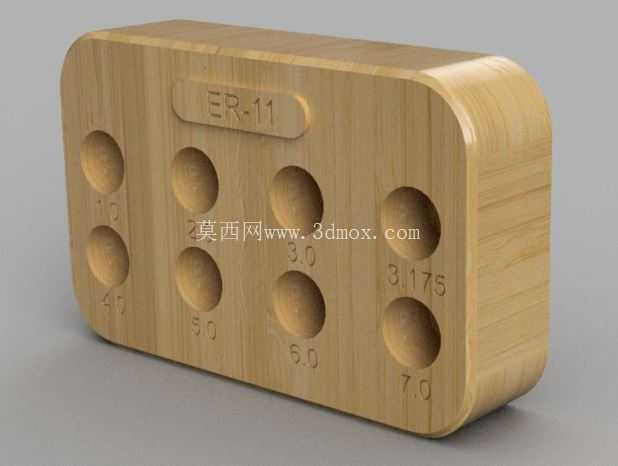

功能设计上，存储座表面共设置8个对应不同夹持规格的沉孔，孔位旁直接激光雕刻对应夹头的夹持直径数值，涵盖1.0、3.0、3.175、4.0、5.0、6.0、7.0等常用ER11夹头规格，每个沉孔的内径与ER11夹头的外径做间隙配合设计，间隙控制在0.2mm左右，既保证夹头可以顺畅插入取出，又不会因间隙过大导致夹头在孔内晃动倾斜，取放时无需反复对准，单手持夹头即可完成归位操作。存储座顶面设置有凸起的ER-11标识牌区域，操作人员在工位旁远距离即可识别该收纳座的适配夹头类型，避免与其他型号如ER16、ER20的夹头收纳座混淆，减少错拿错放的概率。

从结构设计思路来看，该存储座选用木质材质而非金属或塑料材质，核心考量是车间工位的实际使用需求：木质材质硬度低于夹头的金属材质，夹头插入取出时不会磕碰损伤夹头的外圆定位面，避免夹头因磕碰出现精度损失；同时木质材质的自重适中，不会像塑料收纳座那样过轻易滑动，也不会像金属收纳座那样过重，需要挪动工位时单手即可搬运转移。整体结构为一体化铣削成型，无拼接缝隙，日常清理时直接用毛刷清扫即可，不会在拼接缝隙中积存切削液残留、金属切屑等杂物，适配加工车间多油污、多切屑的使用环境。

尺寸与安装边界方面，该存储座的整体长度控制在150mm左右，宽度约80mm，高度约30mm，摆放时仅需要占用工具台上一块巴掌大小的区域，无需额外的固定安装，直接平放在平整的台面上即可使用，底部可根据需求粘贴防滑胶垫，进一步提升放置稳定性，即使在工具台有轻微振动的加工场景下，也不会出现滑移掉落的情况。每个沉孔的深度设计为25mm，略短于ER11夹头的整体长度，夹头插入后顶端会露出存储座表面5mm左右，操作人员取用时可以直接捏住夹头露出的部分拔出，无需抠挖孔位，大幅提升取用效率。孔位采用两排四列的排布方式，相邻孔位的中心距控制在25mm，保证手指取放相邻孔位的夹头时不会互相干扰，操作空间充足。

在实际车间应用中，这类夹头存储座通常放置在雕刻机、小型数控车床的主轴旁工具位，操作人员更换夹头时可以随手取用、随手归位，无需在零散的配件盒中翻找对应规格，能有效减少换刀辅助时间，同时统一的收纳位置也能避免夹头散落在工作台面上被切屑刮伤、被切削液腐蚀，延长夹头的使用寿命，也能保持工位的整洁有序，符合车间5S管理的实际要求。不同于通用的多格零件盒，该存储座的孔位是针对ER11夹头的外形尺寸专属设计，不存在通用零件盒格位过大导致夹头晃动、格位过小无法放入的问题，每个孔位仅能容纳对应规格的ER11夹头，归位时如果规格错误无法顺利插入，能从物理层面避免夹头混放的问题，减少因错拿夹头导致的装夹故障。
