木制品边缘加工立式砂光设备结构

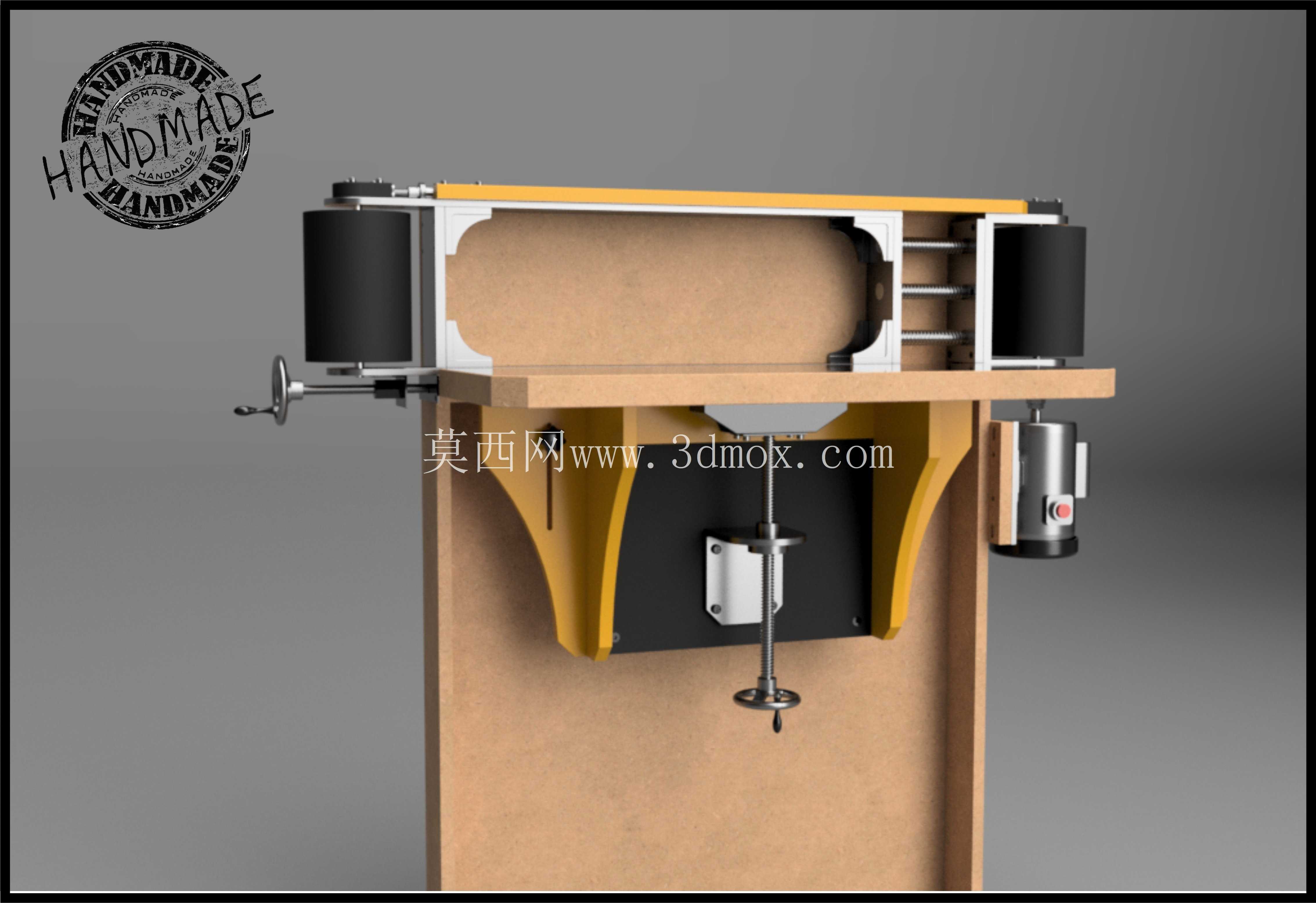

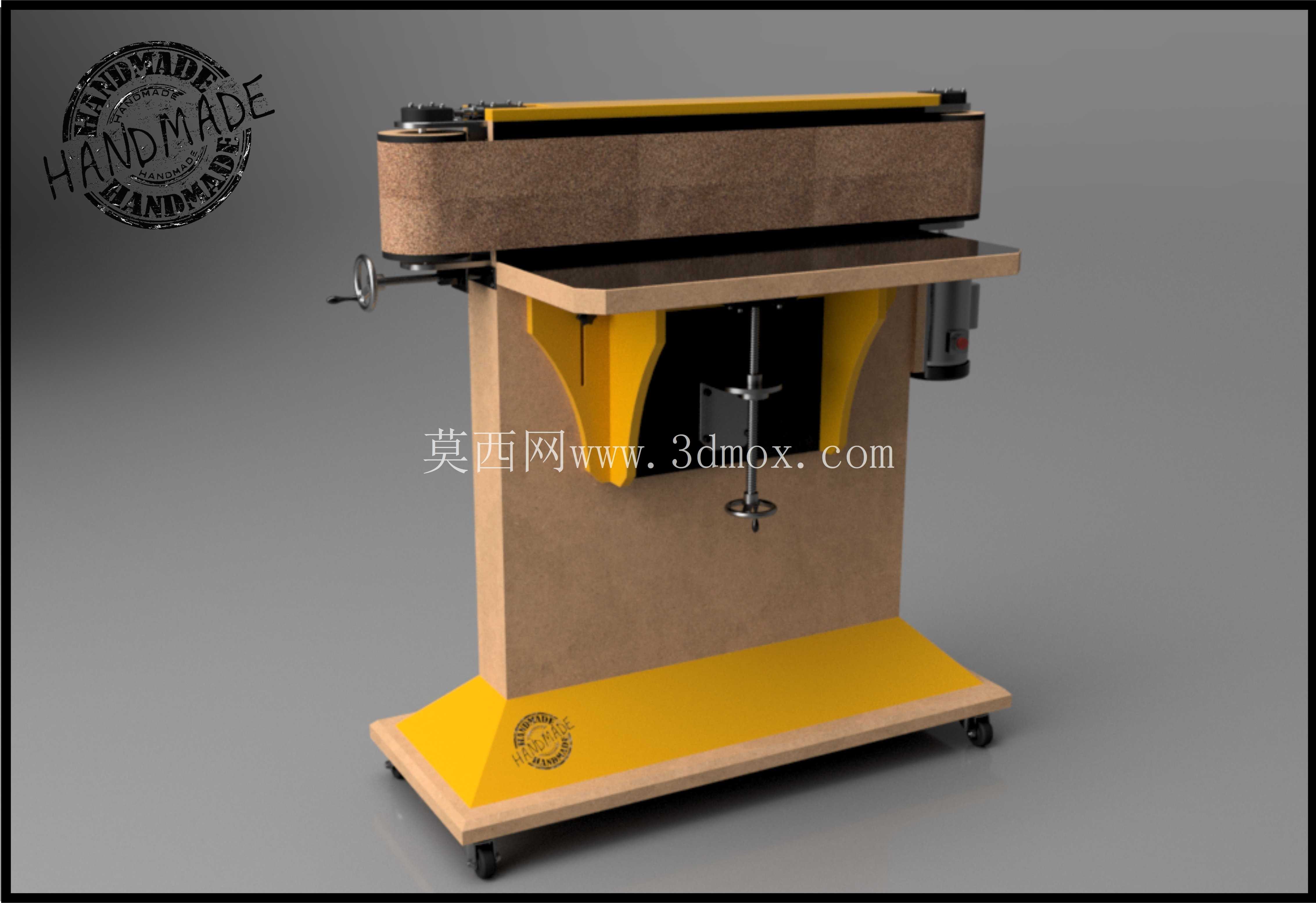

　　这款立式边缘砂光设备主要面向木制品加工场景，在实木家具生产、定制木作加工、工艺品木件处理环节中，承担工件边缘的砂磨、倒角、去毛刺工序，替代传统手工砂纸打磨作业，能有效保证加工面的砂磨均匀度，降低人工操作的劳动强度，同时提升批量加工时的尺寸一致性。设备采用立式落地布局，整体结构分为底座支撑单元、砂带作业单元、工件托台单元、驱动传动单元四个核心部分，底座采用宽幅落地结构，底部配置可调脚轮与支撑脚垫，既满足车间内短距离移位的需求，也能在作业时通过调整脚垫保证设备整体水平，避免砂带运行过程中出现偏摆抖动。

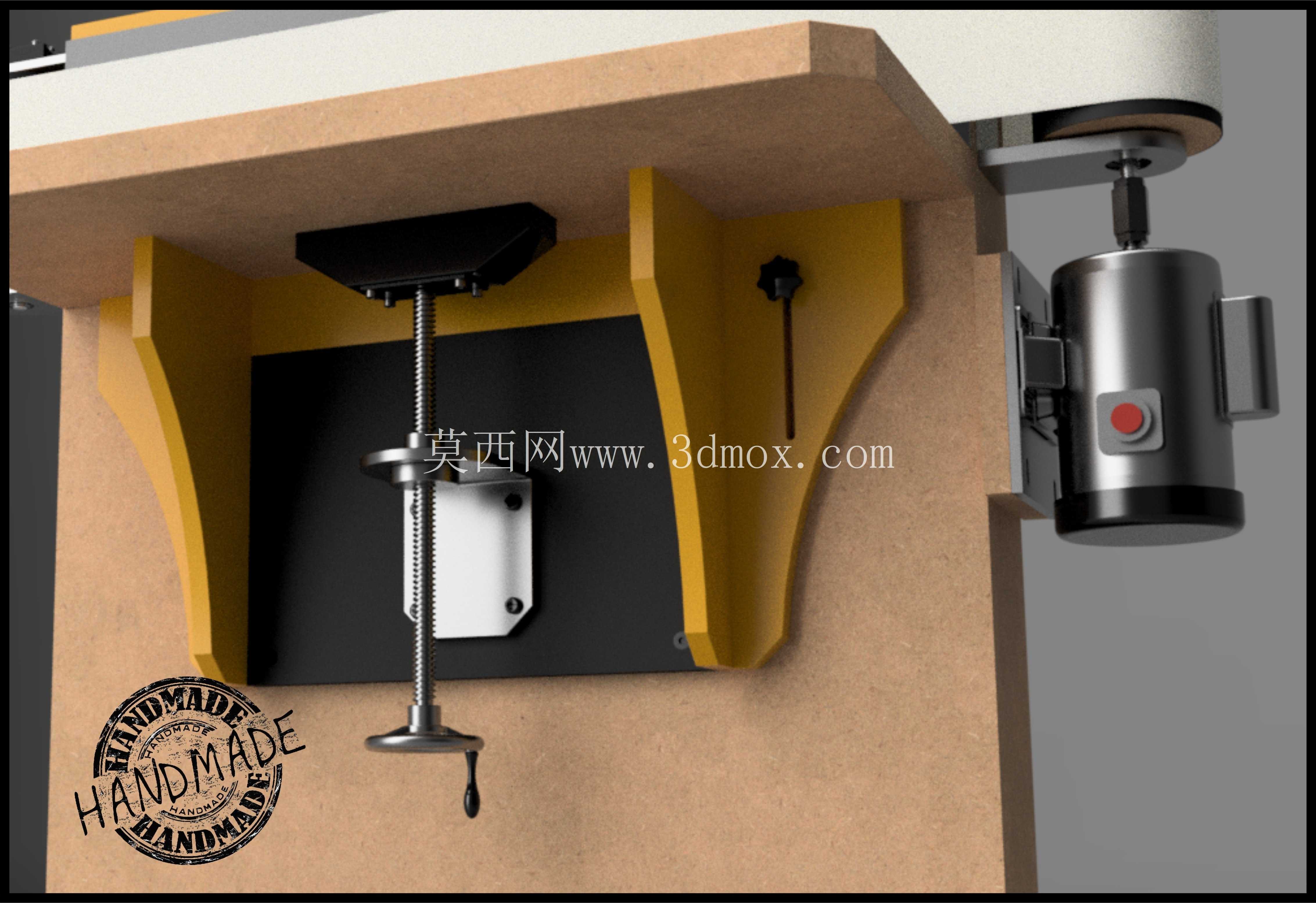

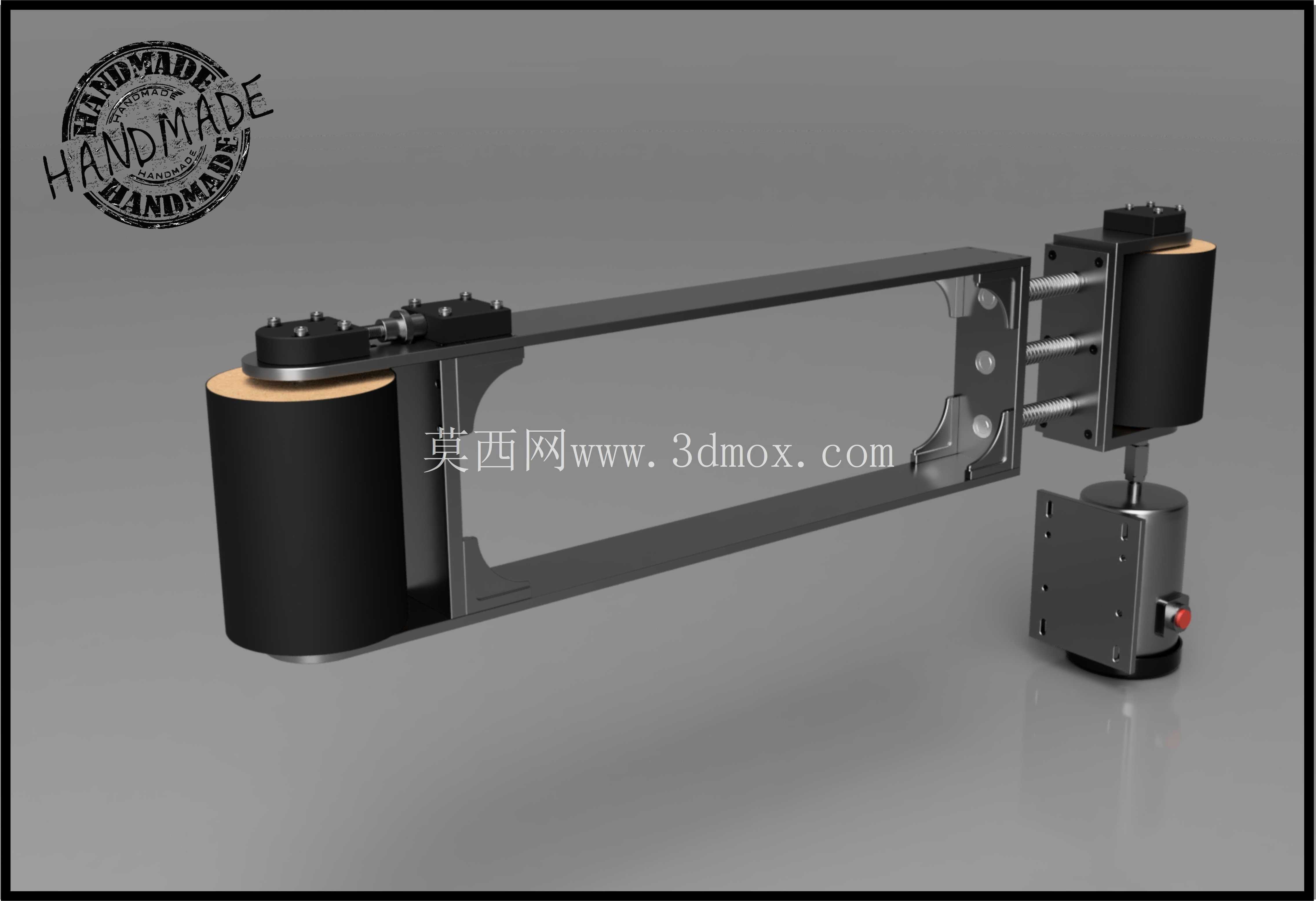

　　砂带作业单元采用长幅环形砂带设计，砂带张紧机构设置在设备上部，通过偏心调节手柄实现砂带的张紧度调整与跑偏校正，张紧行程预留足够余量，可适配不同厚度规格的商用砂带更换，砂带工作面的后侧设置硬质衬板，保证砂磨作业时工作面的刚性，避免砂带受压凹陷导致加工面弧度不均。工件托台采用水平平板结构，托台与砂带工作面的间距可通过垂直升降机构调节，调节手轮设置在托台下方中心位置，采用丝杆传动结构，升降过程平稳无卡顿，可根据待加工工件的厚度调整托台高度，适配10mm至120mm厚度范围的木件边缘加工需求，托台两侧设置黄色防护挡板，既可以阻挡砂磨过程中产生的木屑飞溅，也能对操作人员的手部形成防护，避免意外接触运行中的砂带。

　　驱动单元设置在设备侧部，采用立式电机通过皮带传动带动砂带主动轮运转，传动部位设置全封闭防护罩，避免木屑进入传动结构造成部件磨损，电机安装位设置减震胶垫，降低设备运行时的震动传导，保证砂磨作业的稳定性。设备的外形尺寸充分考虑中小型木工车间的安装空间需求，整体占地面积不足1平方米，设备高度适配成年操作人员站立作业的舒适高度，无需额外配置加高工作台即可直接投入使用，安装时仅需保证地面平整，接入对应功率的工业用电即可完成调试，不需要复杂的地基固定作业。从结构设计思路来看，这款设备优先考虑木工加工场景的实用性，所有操作调节手柄都设置在操作人员站立可及的位置，无需俯身或登高即可完成砂带更换、张紧调节、托台高度调整等日常操作，设备外露的结构件都做了圆角钝化处理，避免木件搬运过程中磕碰划伤，砂带作业区域的上方设置集尘接口预留位，可外接车间中央集尘系统或者独立工业集尘器，将砂磨产生的木屑及时抽走，保持作业区域的空气洁净，降低车间粉尘堆积的安全隐患。

　　在实际加工应用中，这款设备不仅可以处理直边工件的砂磨作业，通过调整托台的倾斜角度，还可以完成不同角度斜边的砂磨加工，针对实木封边后的工件余胶、拼接缝凸起、裁切后的毛边都能一次性完成处理，加工后的边缘光滑无波浪纹，可直接进入后续的喷漆工序，不需要额外的手工补磨。设备的易损件更换流程做了简化设计，更换砂带时仅需扳动上部的张紧快拆手柄，即可松开砂带完成更换，不需要拆卸额外的防护结构，日常维护仅需定期清理传动部位的木屑堆积，检查丝杆部位的润滑状态即可，不需要复杂的专业维保操作，适合中小型木工作坊、定制家具工厂的日常加工作业使用。
