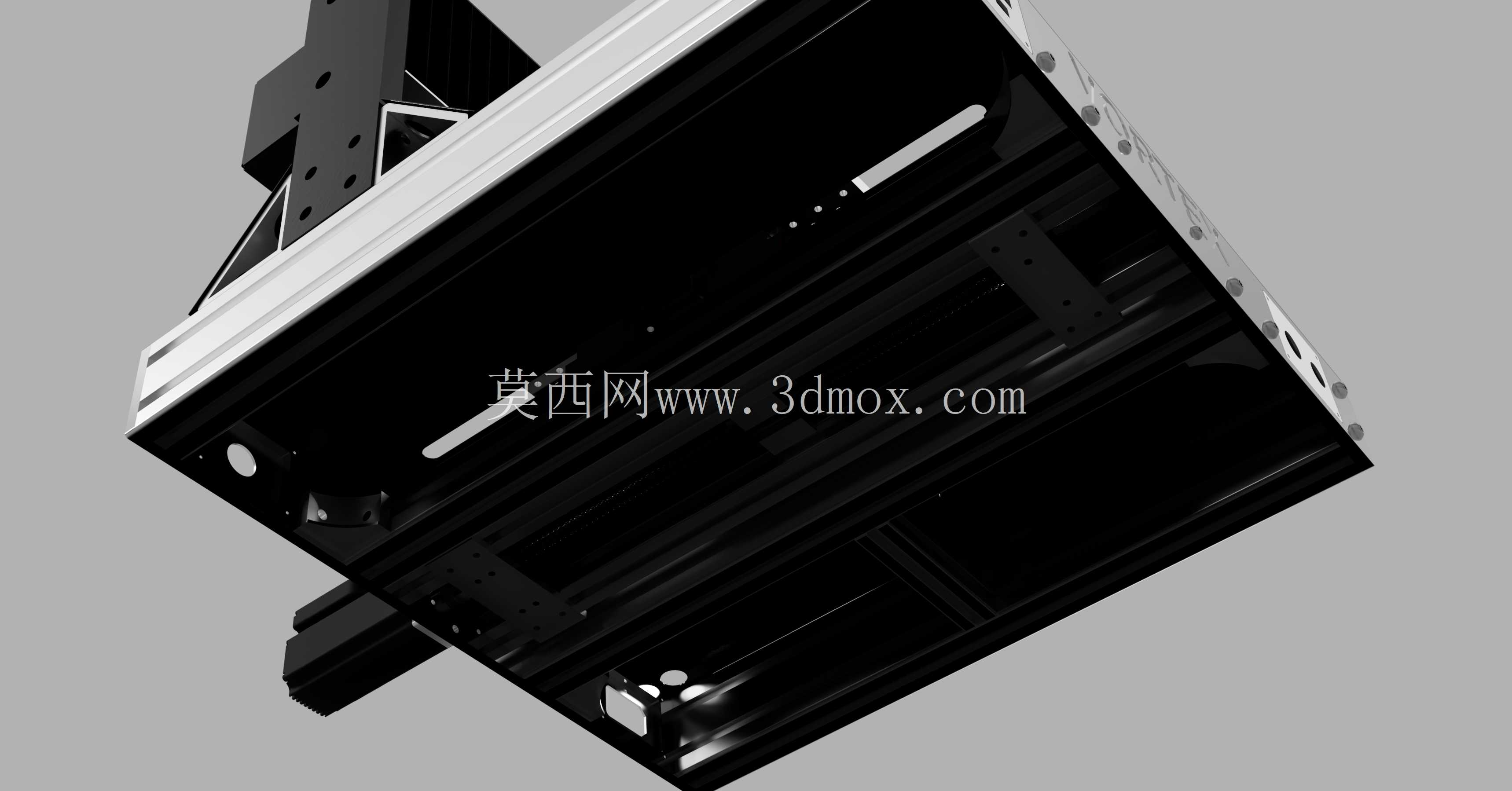

Vortex台式桌面CNC雕刻加工设备

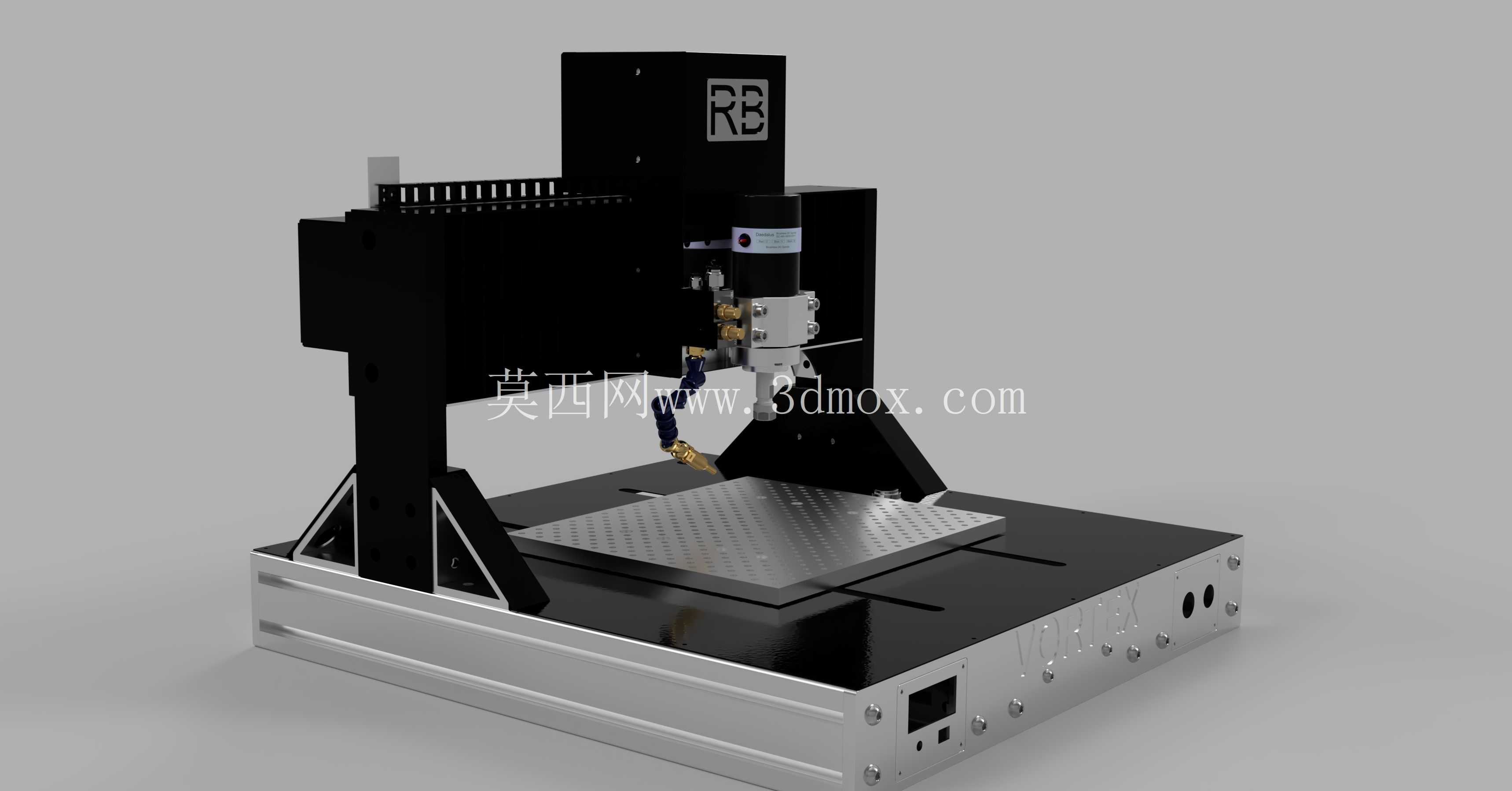

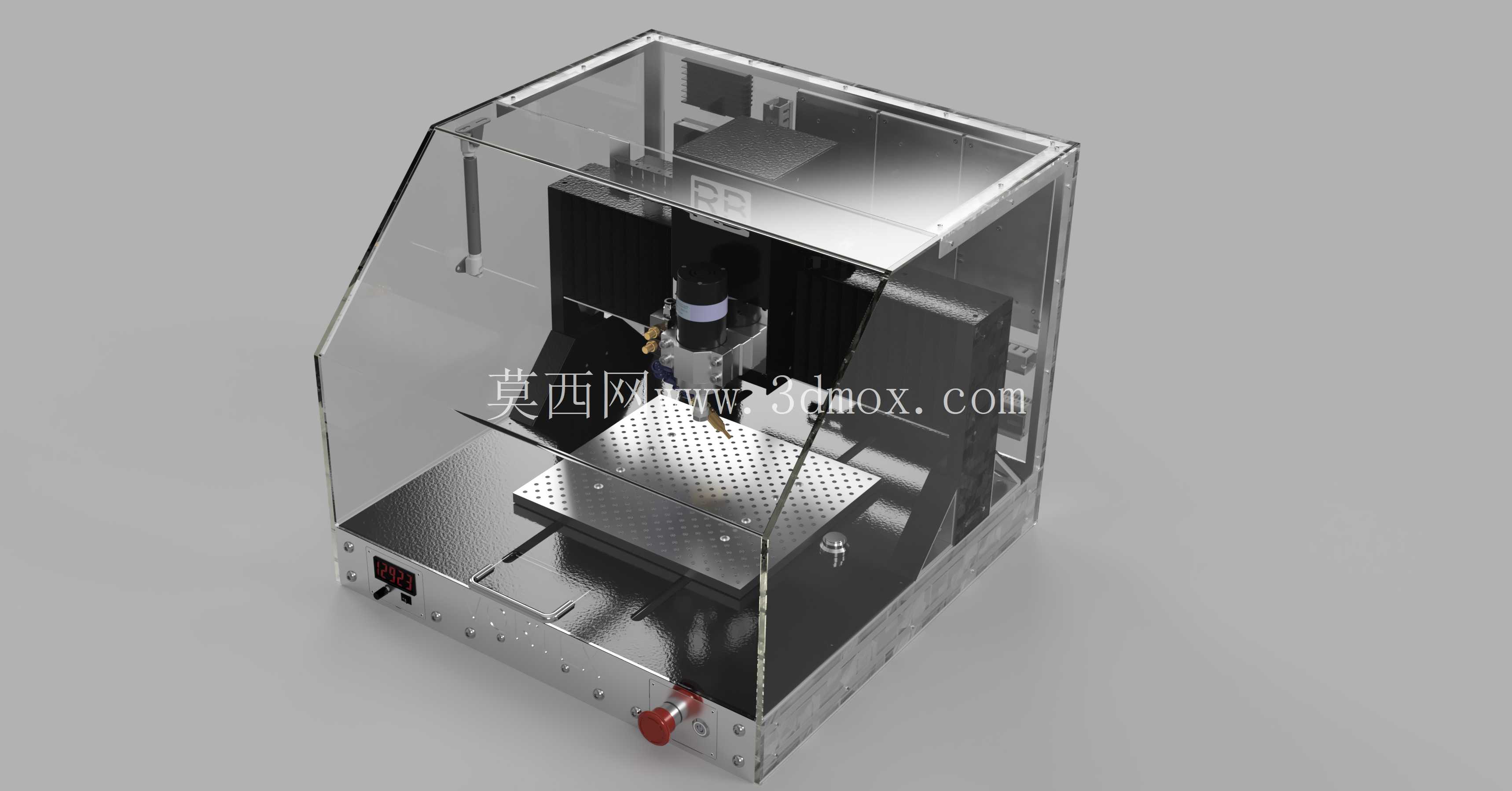

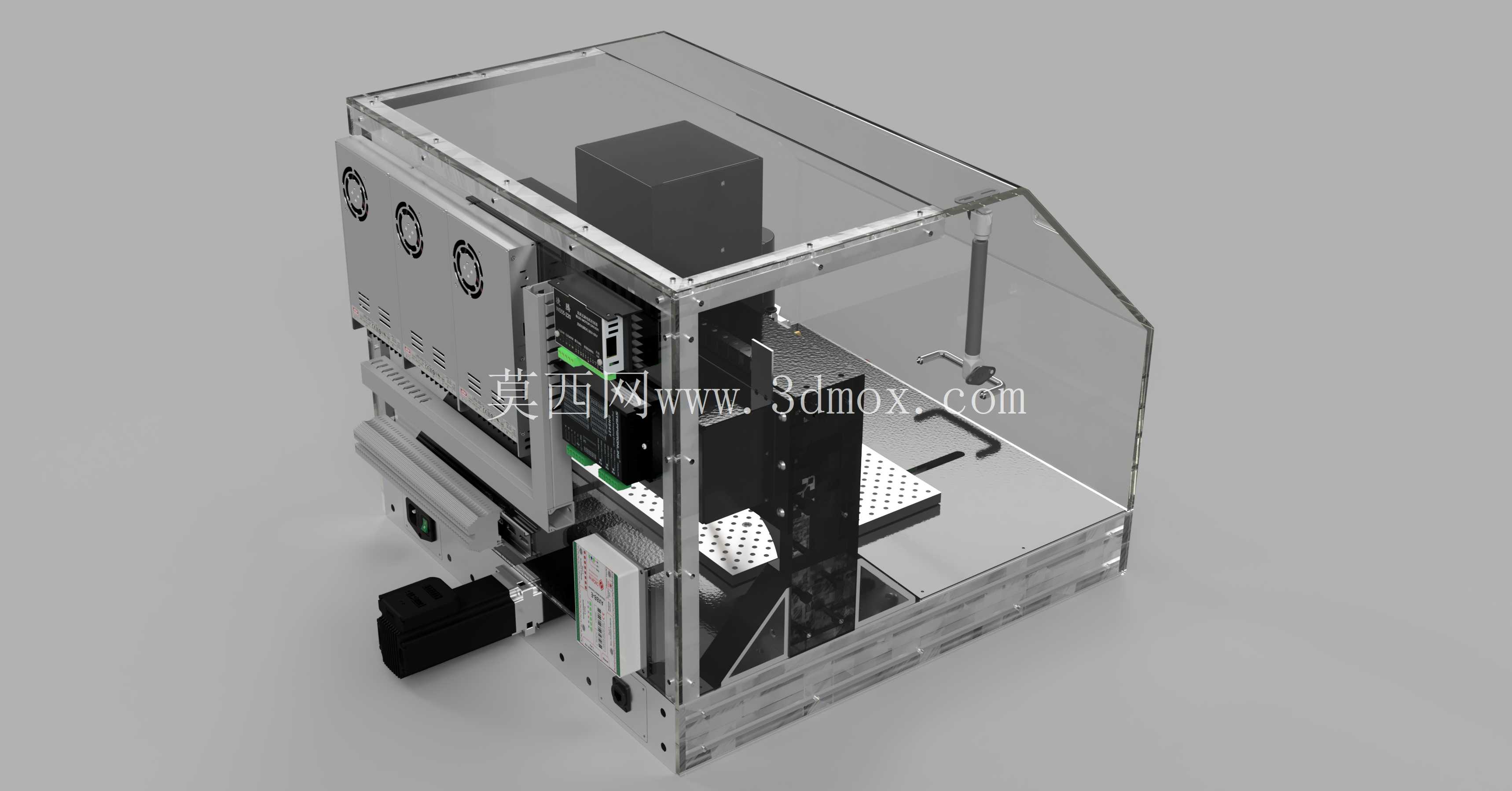

　　这款桌面级CNC设备主打小空间内的精密加工场景，面向个人工作室、小型创客空间、院校实训工位这类场地有限但需要稳定金属、非金属切削能力的使用环境，区别于大型工业机床的占地要求，整机采用透明防护外罩设计，既可以在加工过程中阻挡切屑飞溅，也能让操作人员实时观察刀具走刀状态，及时调整切削参数，避免撞刀、过切等加工异常。从结构布局来看，设备将电控组件整体迁移至机身背部，打破了传统桌面CNC电控侧置或前置挤占操作空间的问题，日常维护时只需打开背部盖板即可完成线路检修、驱动模块更换，无需拆解机身主体防护结构，大幅降低了后期运维的拆装工作量。

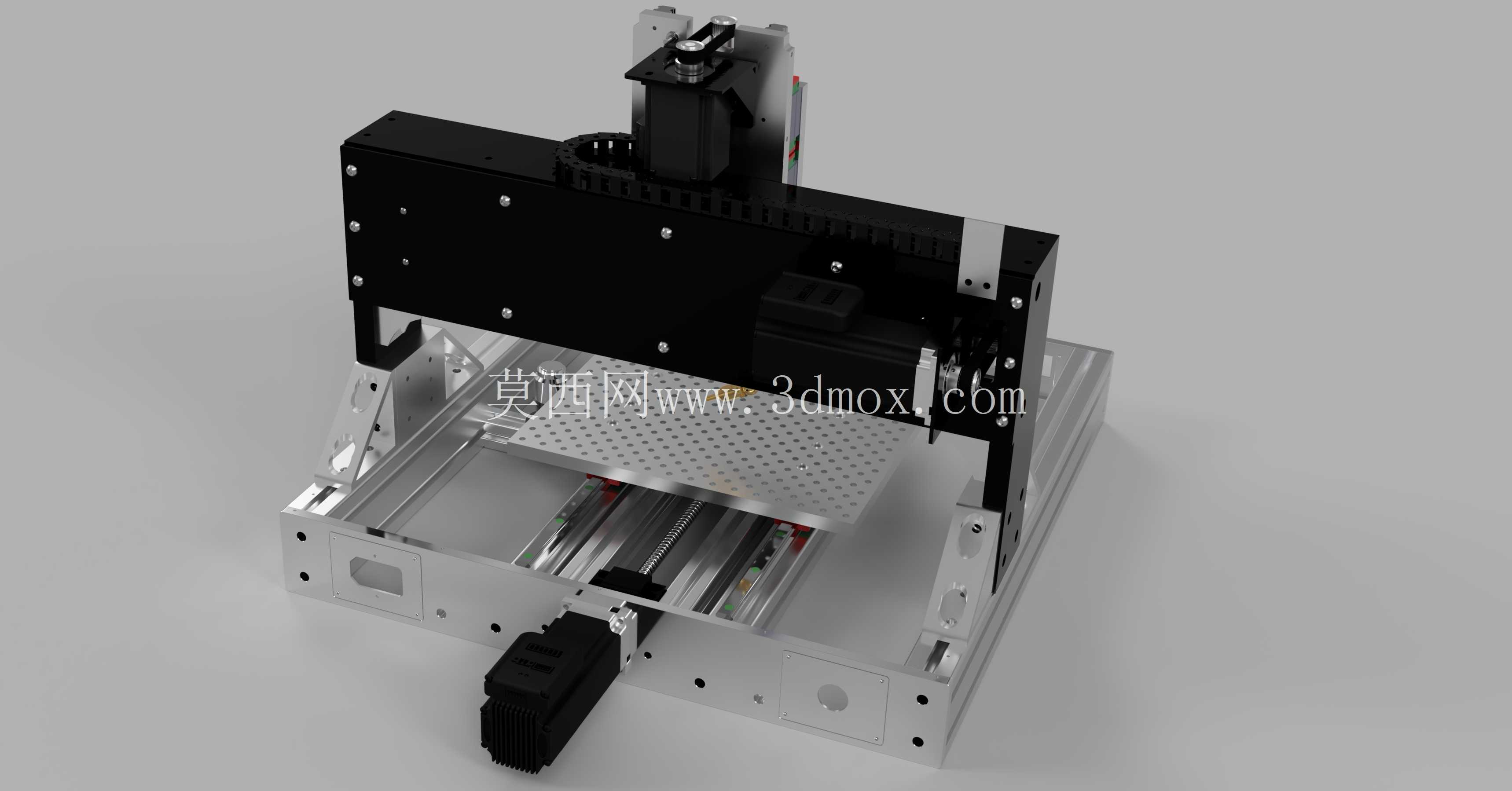

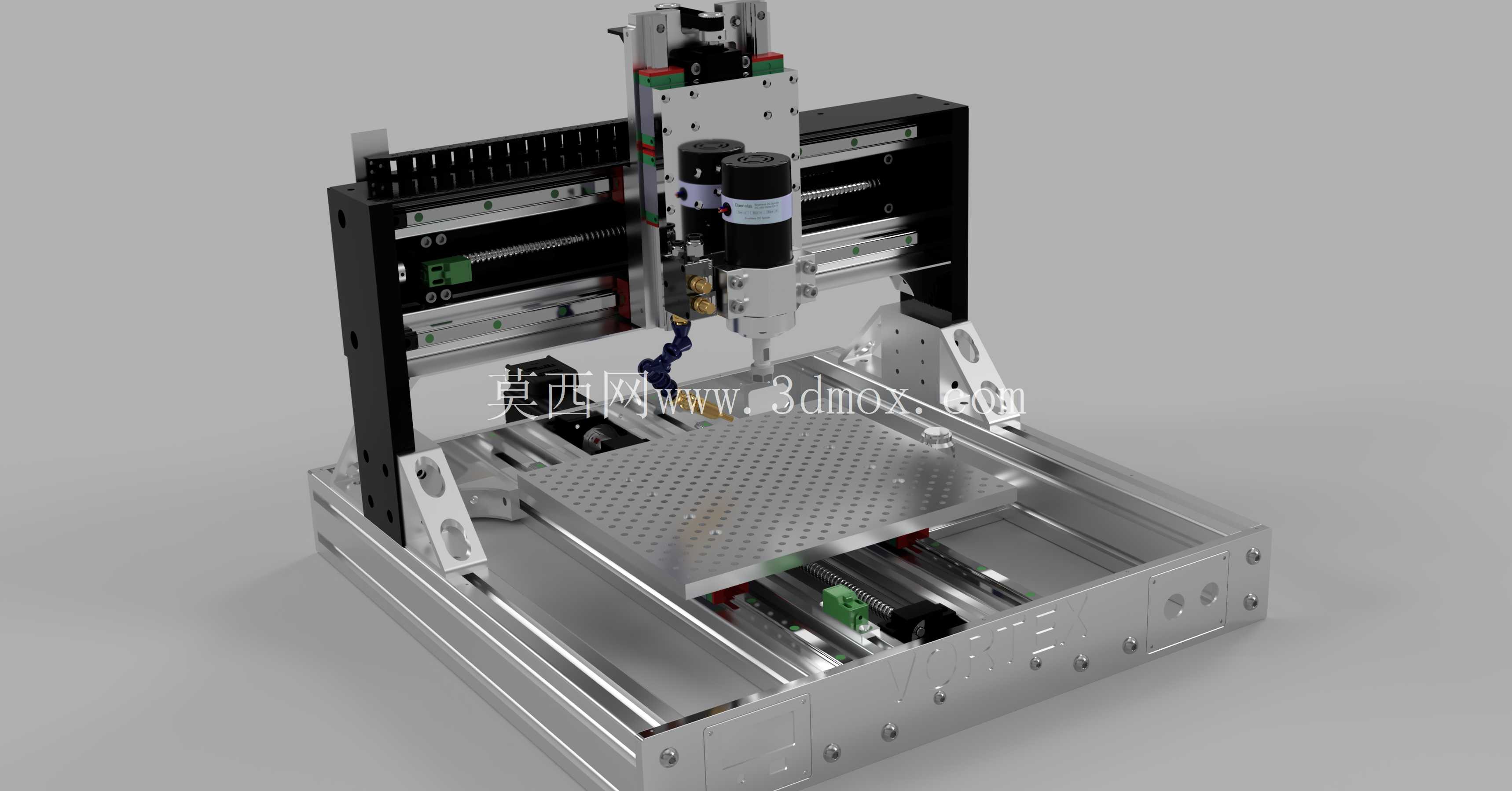

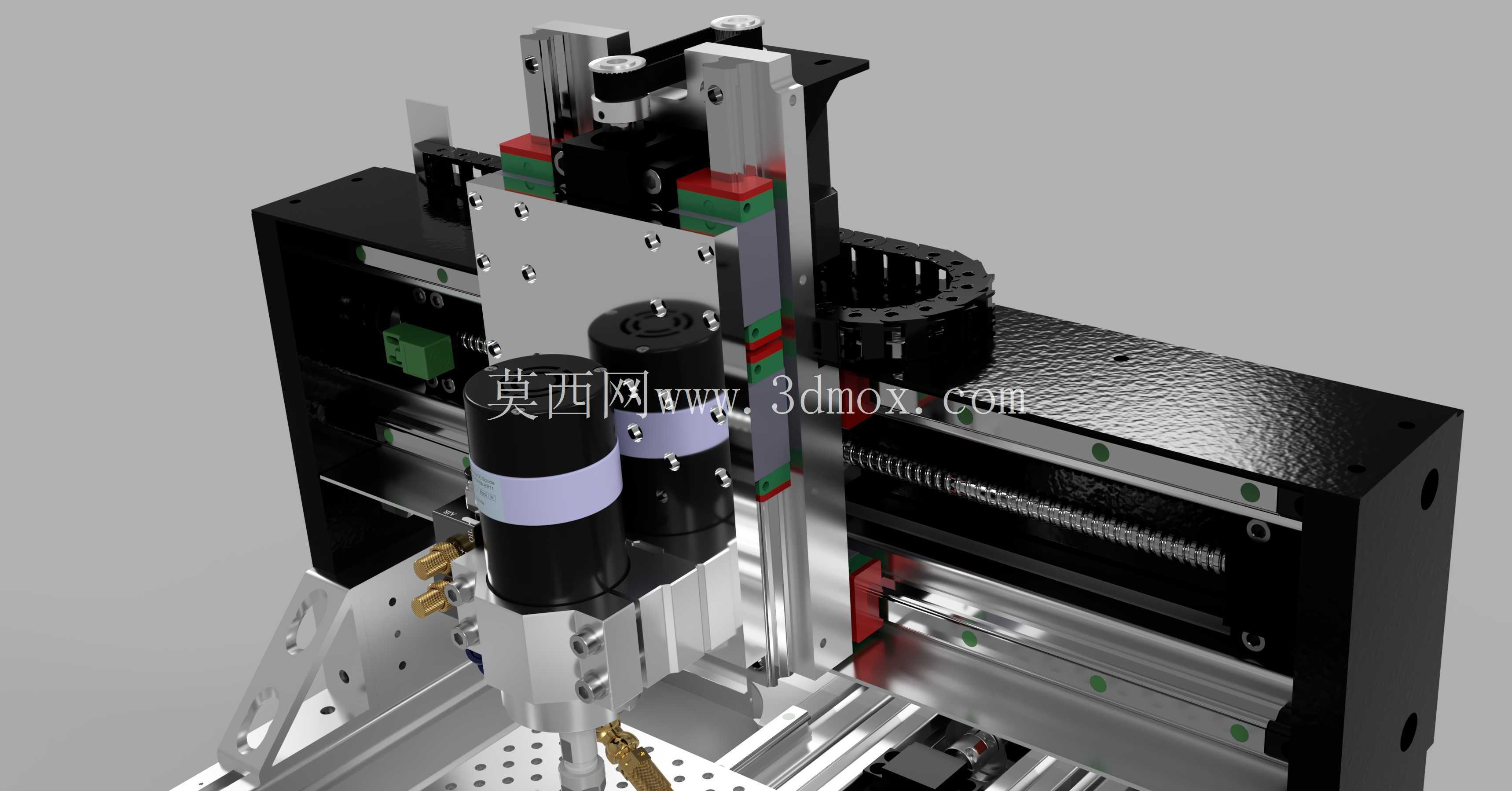

　　传动系统配置上，X、Y轴采用400W集成伺服系统，相比同功率开环步进方案，伺服的闭环反馈特性可以在高速进给时保持位置精度，不会出现高速丢步导致的加工尺寸偏差，Z轴采用闭环步进器，兼顾垂直轴的自锁特性与进给精度，避免Z轴断电下坠撞坏工件或刀具。为了压缩整机占地面积，X轴电机被移至机身内部，没有采用传统电机外伸的布局，有效缩减了设备的横向安装边界，适配更多狭小工作台面的摆放需求。导轨配置方面，每个轴向都额外加装2个HGH15线性导轨块，X、Y、Z三个轴向合计配置4个线性块，相比单导轨块的悬臂结构，多滑块配置可以大幅提升龙门架的整体刚度，在切削铝件、软金属等材料时，减少刀具震颤带来的加工表面振纹，提升加工面的光洁度。

　　机身额外加装钢与铝材质的盖板做结构防护，X轴位置加装波纹防尘管，阻挡加工产生的铝屑、粉尘进入导轨与传动丝杆缝隙，避免磨粒磨损缩短传动部件的使用寿命，日常清理时只需擦拭外罩表面即可，无需频繁拆解导轨做深度清洁。改进后的龙门结构刚度相比初代版本有明显提升，同时保持了和初代版本完全一致的工作行程范围，不会因为结构升级压缩加工空间，适配原有配套的工装夹具、工件定位方案，老用户升级设备时无需重新制作配套治具。

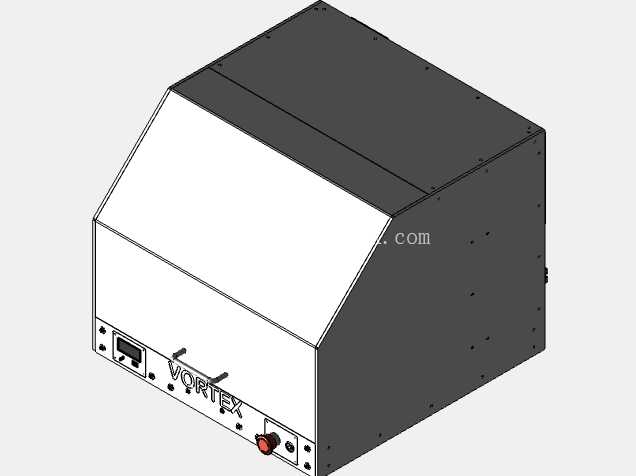

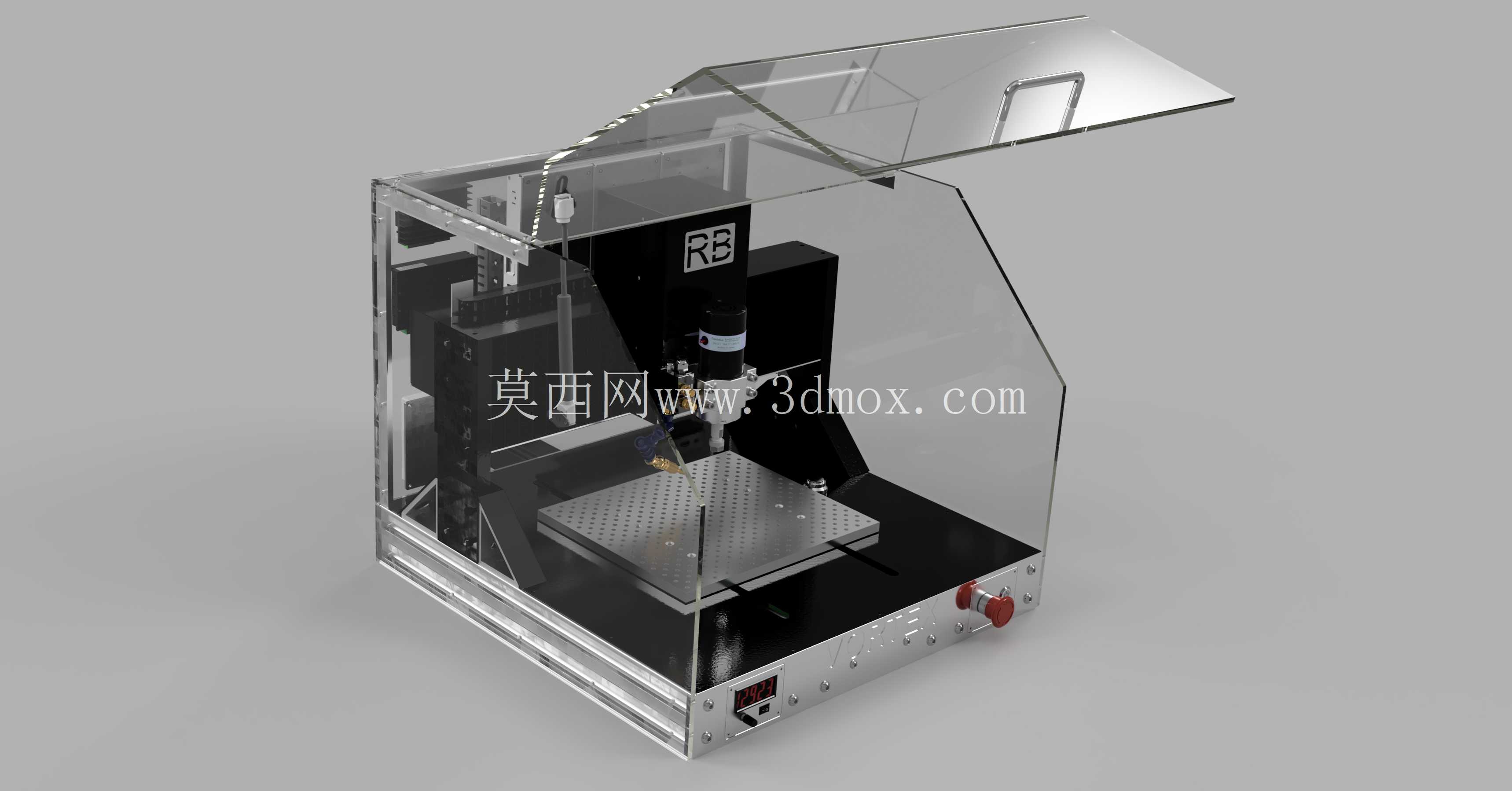

　　这款设备可以完成小型铝件结构件打样、塑料零件精密加工、电路板雕刻、小型模具精雕等加工任务，相比大型工业CNC，它的启动速度快，无需复杂的车间地基准备，放置在标准承重工作台面上即可完成安装调试，接通电源、做好接地处理后就能投入使用，适合小批量定制加工、产品研发打样这类灵活度要求高的生产场景。透明防护罩采用倾斜式前开门设计，上下工件时只需掀开前罩即可操作，不需要拆除整个防护结构，操作便利性更强，机身前部集成了控制按键与急停开关，操作人员站在设备正前方即可完成所有操作动作，无需侧身触碰侧置控制元件，符合人体工程学的操作逻辑。机身底座采用加厚金属板材制作，自身重量可以抵消一部分加工时产生的振动，无需额外浇筑混凝土减震基础，在普通木质工作台、金属工作台面上都能保持稳定的加工状态，加工时的振动传递到工作台面的幅度很小，不会影响同台面其他精密仪器的正常使用。
