塑料销钉脱模板注塑模具结构

　　这套脱模板式注塑模具，核心用于小尺寸塑料销钉类零件的批量注塑成型作业，在3C电子配件、小型通讯器材结构件、日用五金塑料配套件的生产场景中应用广泛，这类塑料销钉通常作为定位连接件，承担零件间的对位、卡扣固定作用，对成型后的尺寸一致性、柱面圆度、端面平整度有较高要求，普通两板模在成型这类带细小柱体的零件时，容易出现顶出痕迹、柱体变形、粘定模等问题，脱模板结构的设计正是针对这类痛点做的针对性优化。

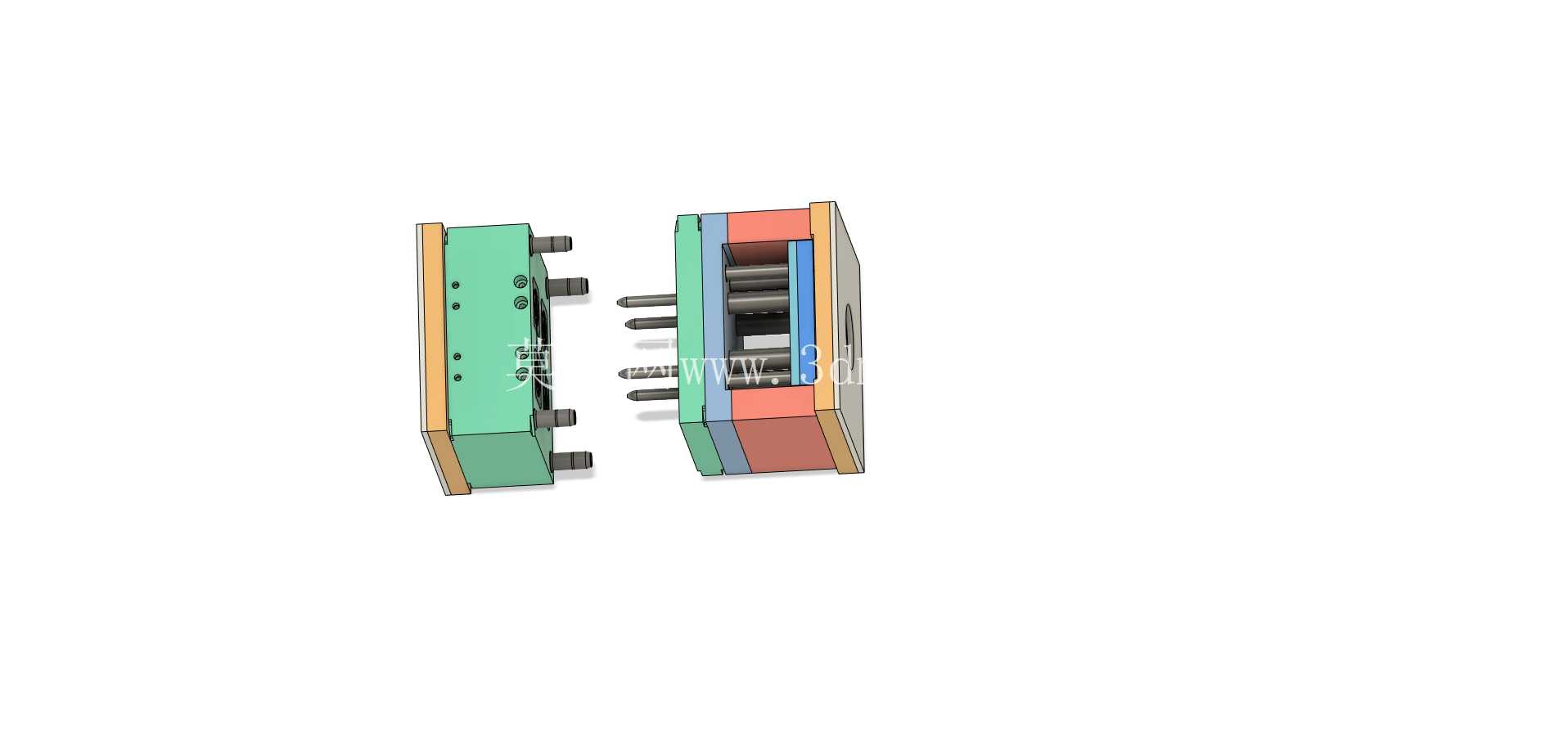

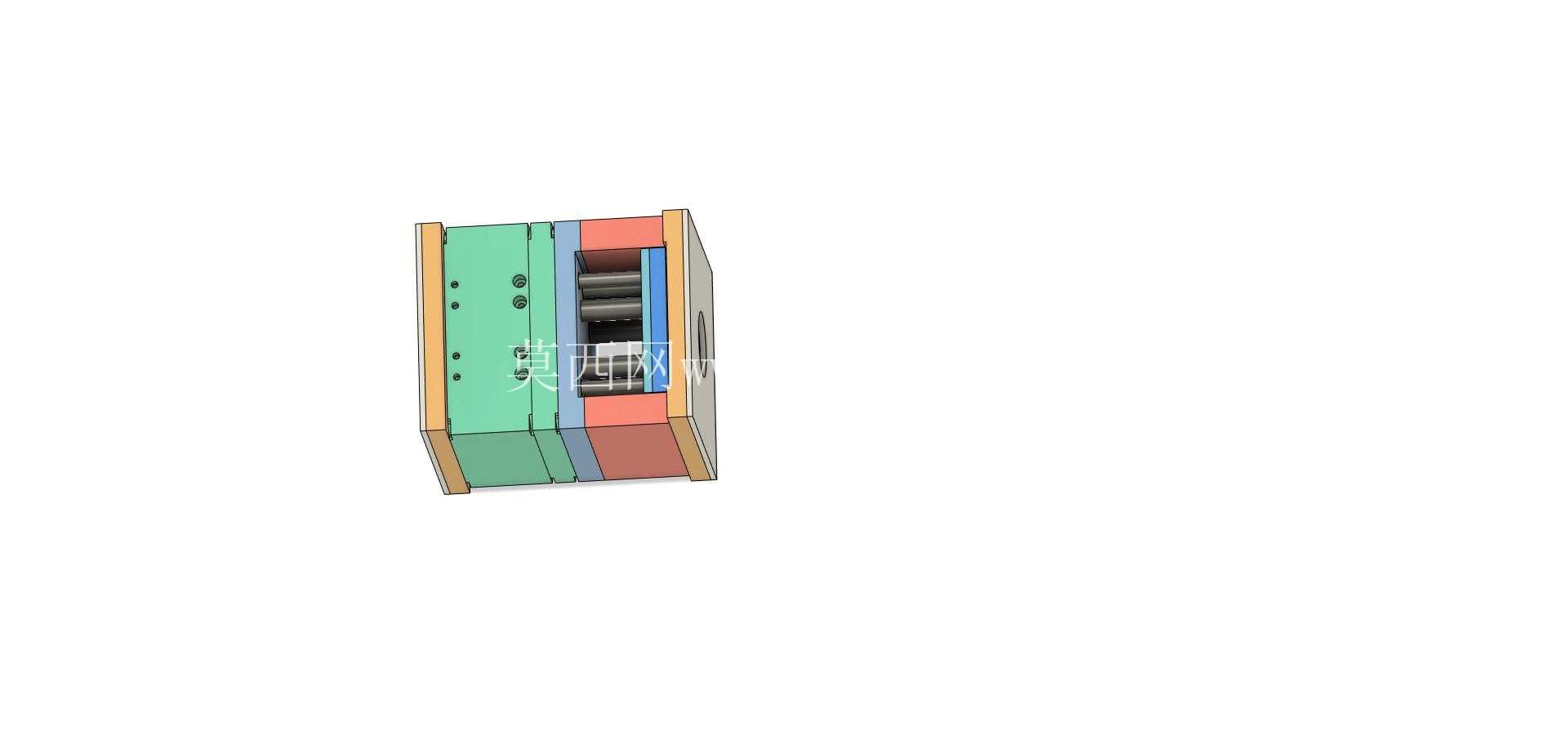

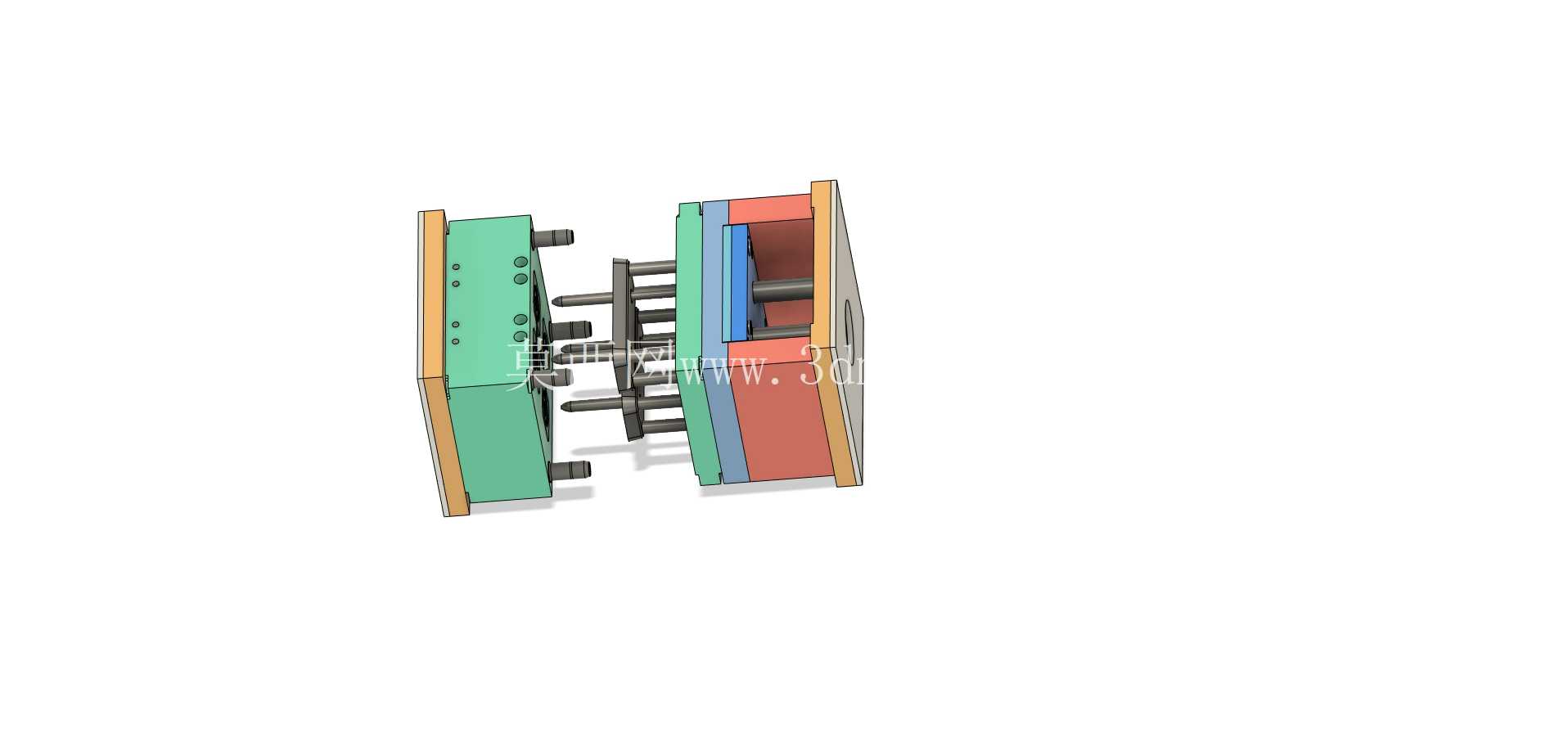

　　从模具整体结构来看，模架采用标准龙记模架适配规格，定模侧设置浇口套与定位圈，适配卧式注塑机的炮嘴对位需求，流道采用平衡式侧浇口布局，一腔多穴的排布方式保证每模可同时成型多件塑料销钉，流道截面采用梯形设计，兼顾熔料流动效率与凝料脱出的顺畅性，避免流道粘模导致的生产停滞。动模侧核心设置脱模板结构，脱模板与动模芯之间采用精密导柱导套定位，合模时保证脱模板与动模芯的贴合精度，避免飞边产生；开模过程中，首先定动模分开，熔料在动模芯的包紧力作用下随动模侧后退，待开模行程达到设定值后，注塑机的顶出杆推动脱模板沿导柱方向运动，脱模板直接作用在塑料销钉的端面位置，将成型件从动模型芯上整体推出，这种顶出方式相比顶针顶出，不会在零件表面留下顶针痕迹，同时受力均匀，能有效避免细小销钉类零件在顶出过程中出现弯曲、断裂、顶白等缺陷，尤其适合壁厚较薄、柱体长度较长的小型塑胶定位件生产。

　　模具的冷却系统采用环绕式水路布局，定模芯与动模芯分别设置独立冷却回路，水路直径适配标准铜水嘴规格，进出水方向遵循模温均匀分布原则，避免模温不均导致的零件收缩率差异，保证每批次成型的塑料销钉尺寸公差控制在合理范围内，满足装配时的过盈配合或间隙配合要求。排气槽开设在分型面与熔料末端位置，槽深控制在塑料溢边值以下，既保证熔料填充过程中型腔内的空气能顺利排出，避免出现烧焦、缺胶、气泡等成型缺陷，又不会产生飞边增加后续去毛刺的工作量。

　　模具的安装边界适配常用120吨-160吨卧式注塑机的拉杆间距、定位圈尺寸与顶出行程要求，模架总厚度在注塑机允许的最小与最大模厚区间内，无需额外加装垫板即可直接上机安装，吊装孔设置在模架两侧的标准位置，方便模具吊装与转运。在成型工艺适配性上，这套模具结构可适配PP、ABS、PA6等多种常用热塑性塑料的成型需求，针对不同塑料的收缩率差异，动模型芯的尺寸在设计时预留了对应的收缩余量，保证成型后零件的尺寸符合图纸要求；导柱导套配合面做了淬火处理，表面硬度达到HRC58以上，提升模具开合模过程中的耐磨性能，延长模具使用寿命，复位杆与弹簧配合结构保证脱模板在合模前能准确复位，避免合模时碰伤模芯。日常生产维护中，脱模板与动模芯的滑动面需要定期涂抹高温润滑脂，避免长期生产出现拉毛、卡滞问题，冷却水路需要定期清理水垢，保证冷却效率稳定，浇口套与炮嘴的贴合面需要定期检查是否存在漏胶问题，避免生产中出现飞边进入分型面导致的合模不严。
