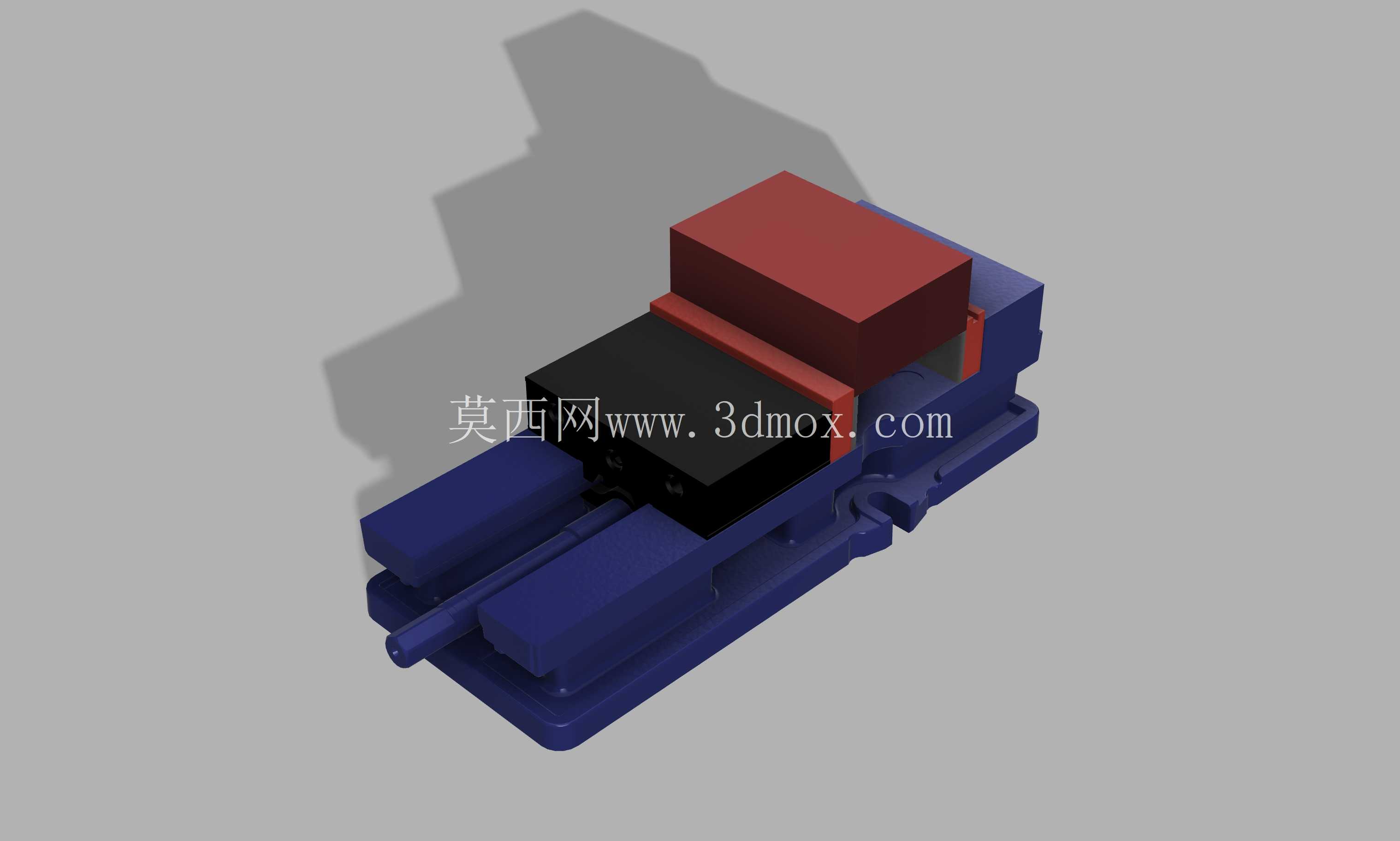

适配Fusion360的DX6全参数化虎钳结构

在精密加工、小批量零件装夹以及桌面级数控加工场景中，虎钳作为最基础的通用装夹元件，其参数化适配能力直接影响工装调整效率与装夹精度。这款DX6参数化虎钳的设计，完全围绕Fusion360的参数化建模逻辑搭建，从钳身主体、活动钳口、丝杠传动副到固定安装位的所有尺寸，均通过全局参数关联驱动，设计人员可根据待加工工件的尺寸范围、安装台面的固定孔位间距，直接修改对应参数即可完成整体结构的尺寸迭代，无需逐个特征重新绘制，大幅缩短工装定制的建模周期。

从实际应用场景来看，这款虎钳既可以适配桌面级CNC的小型加工台面，用于铝件、塑料件等轻切削工况的工件装夹，也可作为钳工工位的手工修配装夹工具，还能在3D打印后处理、小型零件粘接装配等工序中作为固定夹具使用。其结构设计采用了经典的丝杠传动增力结构，固定钳身与底座采用一体化设计思路，活动钳口通过导轨槽与钳身配合，保证夹紧过程中钳口不会出现上翘偏移，钳口夹持面预留了可更换软钳口的安装槽位，操作人员可根据待加工工件的材质、外形更换铜质、铝质或者定制仿形软钳口，避免装夹过程中夹伤工件表面。

设计过程中，首先明确了6英寸钳口的基础规格边界，钳口最大开口量、钳身总长度、底座安装孔的中心距、导轨配合的公差带均通过参数约束，当需要调整开口量时，仅需修改丝杠有效行程参数，活动钳口的行程限位、钳身的导轨长度会同步更新，不会出现特征干涉或者配合错位的问题。安装边界方面，底座采用双安装槽+定位孔的组合固定方式，安装槽的宽度、槽间距均按照通用小型加工台面的T型槽规格设置，既可以通过T型螺栓配合压板固定在金属加工台面上，也可以通过螺栓穿过定位孔直接固定在非金属工作台或者工装板上，固定后的钳身整体刚性满足轻铣、钻孔、打磨等工序的受力要求，不会出现夹持晃动。

从功能特性上看，全参数化的设计逻辑让这款虎钳的衍生设计效率极高，比如针对薄壁零件的装夹需求，可直接修改钳口高度参数，生成加高钳口版本；针对狭小空间的安装需求，可缩短钳身底座长度，生成紧凑安装版本；针对大夹持力需求，可调整丝杠直径、钳身壁厚参数，生成重载版本，所有修改均在同一参数框架下完成，无需重新搭建装配关系，也不会出现配合尺寸的错误。钳身的受力结构经过优化，夹紧力作用线与钳身导轨面、工件支撑面处于同一平面，避免装夹过程中工件出现翘起变形，丝杠螺母副采用隐藏式设计，加工产生的切屑不会直接落入螺纹配合面，减少日常清理维护的工作量，同时延长传动部件的使用寿命。

在实际建模过程中，所有配合面均预留了合理的装配公差，导轨配合面的间隙参数可根据实际加工的精度要求调整，既保证活动钳口滑动顺畅无卡滞，又不会出现过大的间隙导致夹持精度下降。钳口的夹持面设计了交叉防滑纹路，在夹持硬度较高的金属工件时可提供足够的摩擦力，避免切削过程中工件移位，同时纹路的深度、间距也纳入参数化控制范围，可根据不同的装夹需求调整纹路参数。整体结构没有多余的装饰性特征，所有几何结构均服务于装夹功能与加工工艺性，钳身主体可通过铣削加工一次成型，活动钳口、丝杠等标准件可直接选用通用配件互换，降低后续的加工与维护成本。
