可调节式砂轮磨削工件固定夹具结构

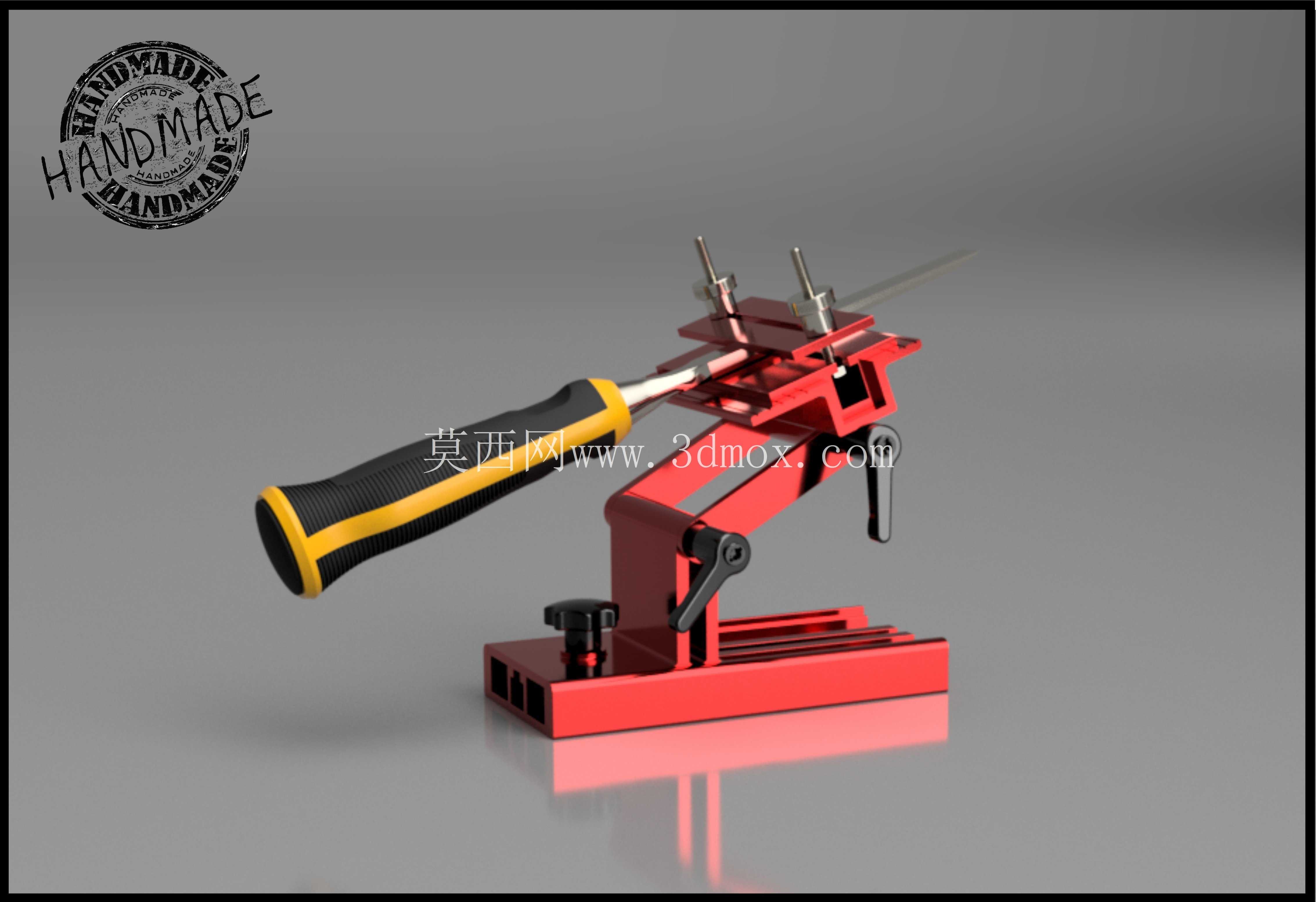

　　在小型五金修磨、刀具刃磨、异形小零件磨削加工场景中，普通平口钳无法适配多角度磨削的装夹需求，手持工件靠近砂轮作业又存在极大安全隐患，这款可调式磨床夹具正是针对这类工况设计的专用装卡结构。从结构设计逻辑来看，整套夹具采用剪式升降支撑结构作为主体承载框架，底部为带安装槽的矩形铸铁基座，基座上预留的两个长条形安装孔可适配不同规格的磨床工作台T型槽，安装时通过T型螺栓即可完成快速固定，基座整体长宽尺寸控制在180mm×100mm范围内，不会占用过多工作台操作空间，基座底部做了0.02mm平面度的铣平处理，保证安装后整体支撑面与磨床工作台面平行，避免装夹后工件出现角度偏差。

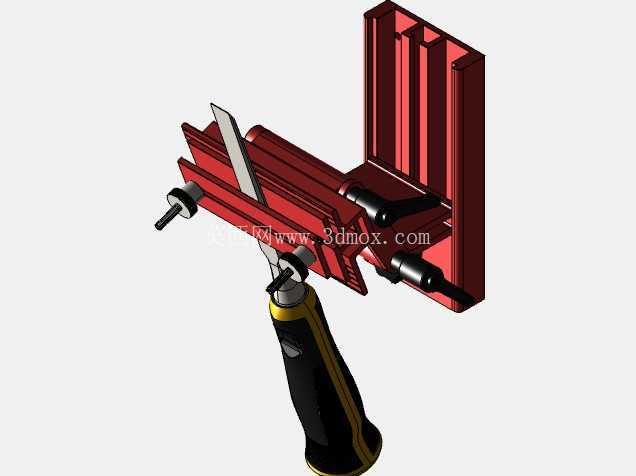

　　剪式升降臂采用6mm厚冷轧钢板冲压铆接而成，铰接点采用带衬套的销轴连接，既保证升降调节时的顺滑度，又能承受磨削过程中产生的径向切削力，不会出现铰接松旷导致的工件抖动问题；升降调节通过侧面的锁紧旋钮实现，松开旋钮时可在0-80mm高度范围内无级调整支撑高度，锁紧后旋钮的楔形压紧结构会牢牢顶住铰接臂侧面，保证磨削过程中高度位置不发生偏移。夹具上部的工件装夹部分采用双螺栓顶紧结构，两个M6压紧螺栓呈对称布置，可适配厚度2-30mm的片状、条状小型工件，螺栓端部镶嵌有尼龙防滑垫，既可以增大装夹摩擦力防止工件磨削时移位，又不会在工件表面留下压痕，对于表面光洁度要求较高的零件也能友好适配。

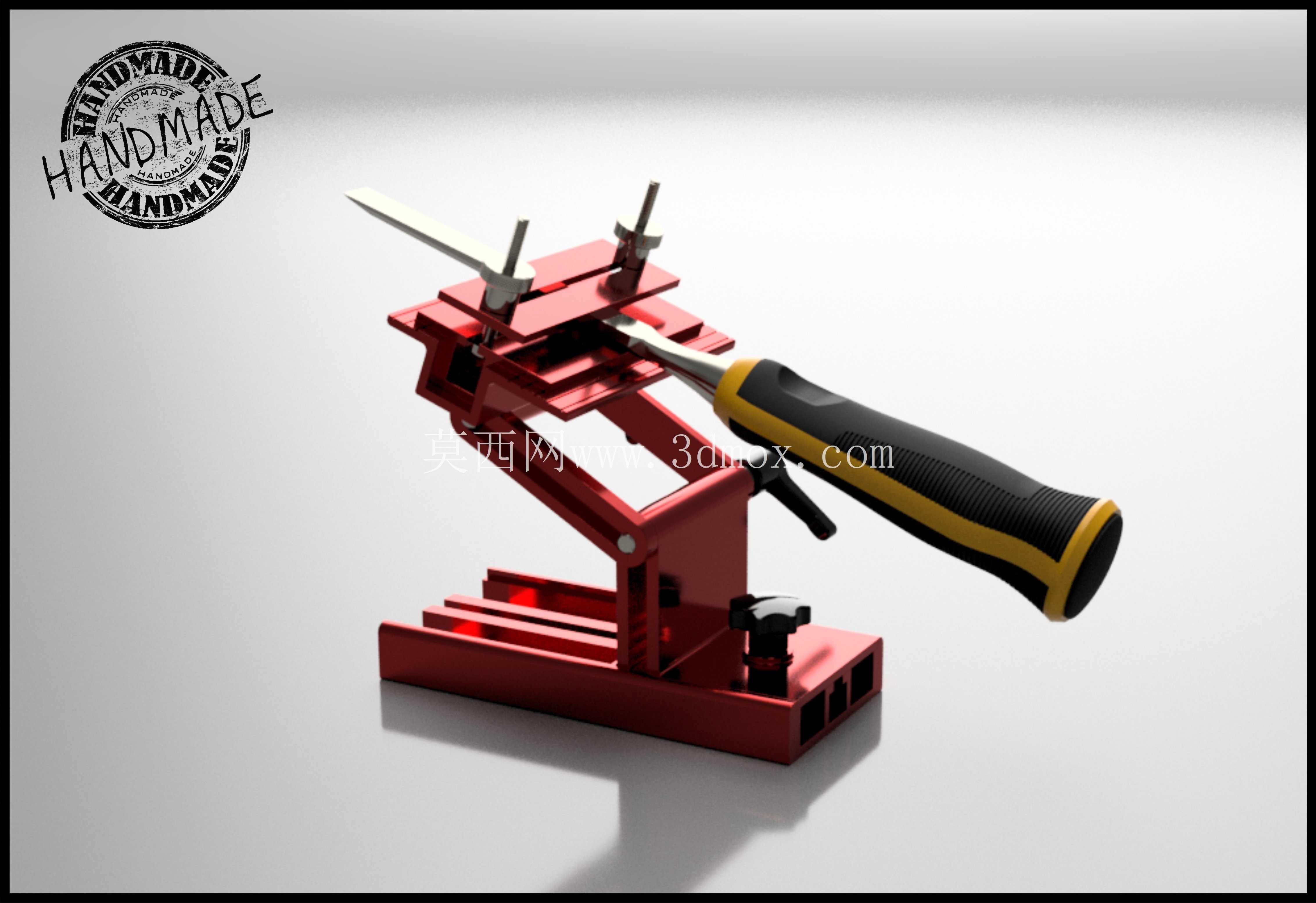

　　装夹座与升降架之间采用旋转铰接结构，可实现-45°到+45°范围内的角度倾斜调整，调整到位后通过侧面的快拆扳把即可锁紧，无需额外扳手操作，在磨削斜口刀具、异形倒角零件时，无需反复拆装工件调整位置，直接转动装夹座即可获得需要的磨削角度，大幅提升小批量修磨作业的效率。从实际使用场景来看，这款夹具可直接固定在台式砂轮机、小型工具磨床的工作台面上，替代手持作业的方式，操作人员只需通过夹具调整好工件的伸出长度与磨削角度，即可平稳将工件靠向砂轮完成磨削作业，既避免了手持工件时容易出现的打滑、磨伤手部的安全风险，又能保证磨削角度的一致性，对于批量修磨小型车刀、钻头、木工刻刀等工件的场景，能将单件加工的角度误差控制在1°以内，远高于手持磨削的精度。设计过程中充分考虑了磨床作业的粉尘环境，所有铰接位置都预留了防尘间隙，不会因为金属磨屑进入铰接缝隙导致调节卡滞，整体结构没有复杂的传动部件，日常维护只需定期在铰接点滴入少量润滑油即可长期使用；夹具整体外露金属表面都做了喷塑防锈处理，能够适应磨削车间潮湿、多金属粉尘的使用环境，不会轻易出现锈蚀掉漆的问题。装夹座前端设计有可调节的工件定位挡板，挡板可沿装夹座的滑槽前后调整位置，用于控制工件伸出夹具的长度，批量磨削相同尺寸工件时，只需一次调整好挡板位置，后续装夹时工件靠紧挡板即可保证伸出长度一致，无需每次手动测量定位，进一步压缩辅助作业时间。

　　剪式升降结构的阻尼经过针对性调校，松开锁紧旋钮时升降臂不会因为自重突然下落，调整高度时可以悬停在任意位置，方便操作人员精准对齐砂轮的磨削高度，避免工件位置调整不当导致的砂轮碰撞问题。基座的四个边角都做了R5的圆角处理，避免安装调整时尖锐边角划伤操作人员，整体结构没有突出的尖锐部件，符合机械加工工装的安全设计要求。从受力角度分析，磨削作业时产生的切削力主要沿水平方向指向砂轮，剪式结构的三角形受力框架可以将水平力分解传递到基座安装点，配合基座与工作台面的压紧连接，整体刚性可以承受最大50N的径向磨削力，完全满足小型零件磨削、刀具修磨的受力需求，不会出现装夹变形、结构颤动的问题，保证磨削面的表面粗糙度达到Ra1.6以内的加工要求。
