手动快速压紧夹工装结构设计

　　在工装夹具的实际应用场景里，手动快速压紧夹是小批量工件装夹、工位临时固定、治具辅助定位场景里的高频使用部件，这类压紧机构不需要外接气源、电源动力，完全依靠手动操作完成夹紧与松脱动作，在没有动力源的野外维修工位、小型机加工个体户的钻铣工位、电子装配线的临时治具固定、钣金件焊接定位的辅助装夹环节都有大量应用。这款压紧夹采用平面四杆机构的死点锁紧原理设计，操作手柄下压到行程终点时，连杆与压臂的铰接点会越过机构的固定铰接点连线，进入机械死点位置，此时即便被夹紧工件存在加工过程中的振动、切削力反向冲击，压臂也不会自行松脱，不需要额外增加锁止结构就能保证夹紧状态的可靠性，只有反向扳动手柄越过死点位置才能解除夹紧状态，操作逻辑简单，一线作业人员不需要专门培训就能快速上手。

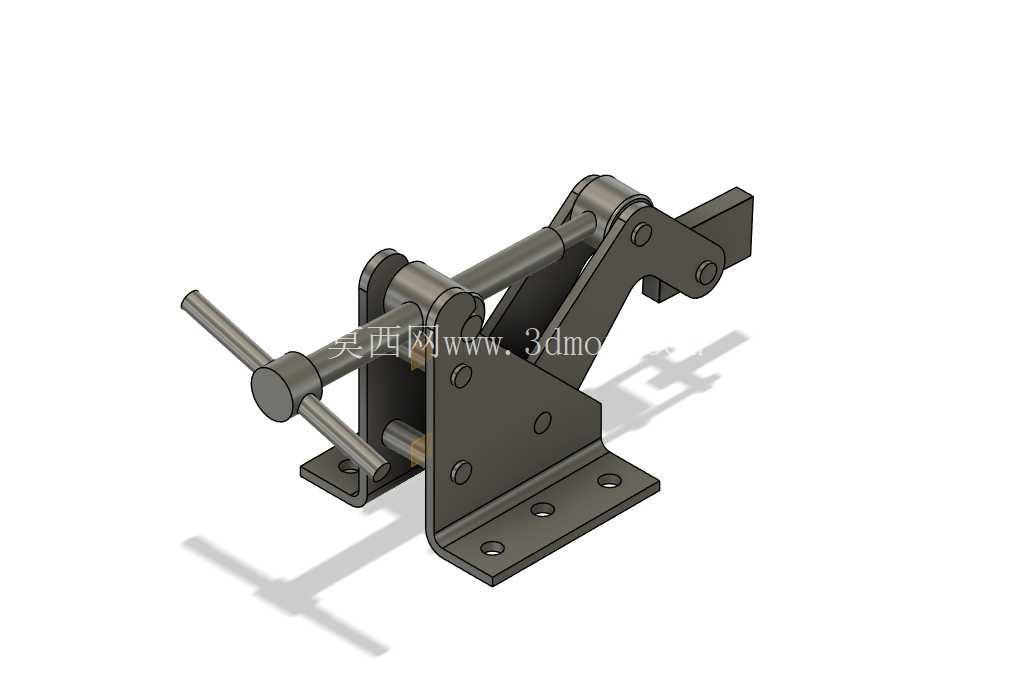

　　从结构布局来看，整个压紧夹的安装基准是底部带四个安装孔的L型安装座，安装座的垂直立板作为整个机构的承载基体，所有铰接轴的安装孔都加工在立板上，孔位的同轴度公差直接决定了整个机构操作的顺畅度，设计时铰接轴与安装孔之间采用小间隙配合，既保证铰接转动无卡滞，又避免间隙过大导致压臂夹紧时存在晃动量。压臂的末端设计有平直的压接端面，实际使用时可以根据被夹紧工件的外形，在压接端面加装橡胶垫、铜垫块或者仿形压头，避免硬接触划伤工件表面，也能适配不同外形工件的夹紧需求。操作手柄延伸出足够的力臂长度，操作人员只需要施加很小的握力就能通过连杆机构放大夹紧力，在手柄的末端设计有横向的握杆，增大手部接触面积，长时间反复操作也不容易产生手部疲劳。

　　安装边界方面，底部安装座的四个安装孔采用对称布局，孔位间距适配常见的工装台T型槽间距，也可以直接通过螺栓固定在专用治具板、焊接工作台或者机加工工作台面上，安装时不需要额外加工复杂的定位槽，只需要保证安装面平面度在合理范围内，就能让整个机构的动作保持顺畅。整个机构的所有铰接转动位置都预留了润滑脂加注间隙，长期使用时可以定期加注润滑脂减少铰接部位的磨损，延长整套夹具的使用寿命，所有外露的金属部件都做了发黑防锈处理，在车间多油污、多切削液的环境下也不容易出现锈蚀卡滞的问题。

　　在实际选型使用时，需要根据被夹紧工件的厚度范围调整压臂的初始张开角度，这款压紧夹的压臂张开行程可以满足常规厚度工件的装夹需求，当需要夹紧大厚度工件时，可以通过更换不同长度的压臂连接螺栓来调整夹紧行程，不需要更换整套夹具主体，适配性较强。在焊接工装场景使用时，这类压紧夹可以快速固定钣金件的拼接位置，避免焊接过程中工件受热变形移位，装夹和拆卸工件的时间比传统的螺栓压板夹紧方式缩短70%以上，能有效提升单工位的作业效率；在小型零件的钻削加工场景，这类快速压紧夹可以配合台钻使用，快速固定小型工件，避免手持工件钻孔存在的安全隐患，夹紧力足够抵抗钻头切削时的轴向力和扭矩，不会出现工件飞脱的风险；在装配流水线的工位上，这类压紧夹可以作为治具的一部分，固定待装配的壳体类零件，方便操作人员完成螺丝锁付、配件压装等工序，操作动作简单，重复定位精度能满足一般装配作业的需求。设计这款压紧夹的三维结构时，重点对四杆机构的铰接点位置做了参数化优化，在保证死点锁紧可靠性的前提下，尽可能减小操作手柄的操作力，同时控制整个机构的外形尺寸，避免夹具本身体积过大占用过多的工作台操作空间，所有铰接轴的直径都经过强度校核，在最大夹紧力工况下不会出现轴的弯曲变形，安装座的底板厚度也做了合理设计，夹紧受力时不会出现底板翘曲变形的问题，保证长期使用的结构稳定性。
