可伸缩自正方相框夹持工装结构

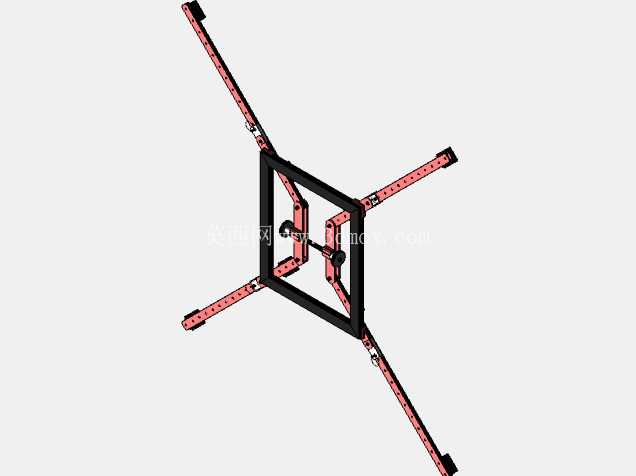

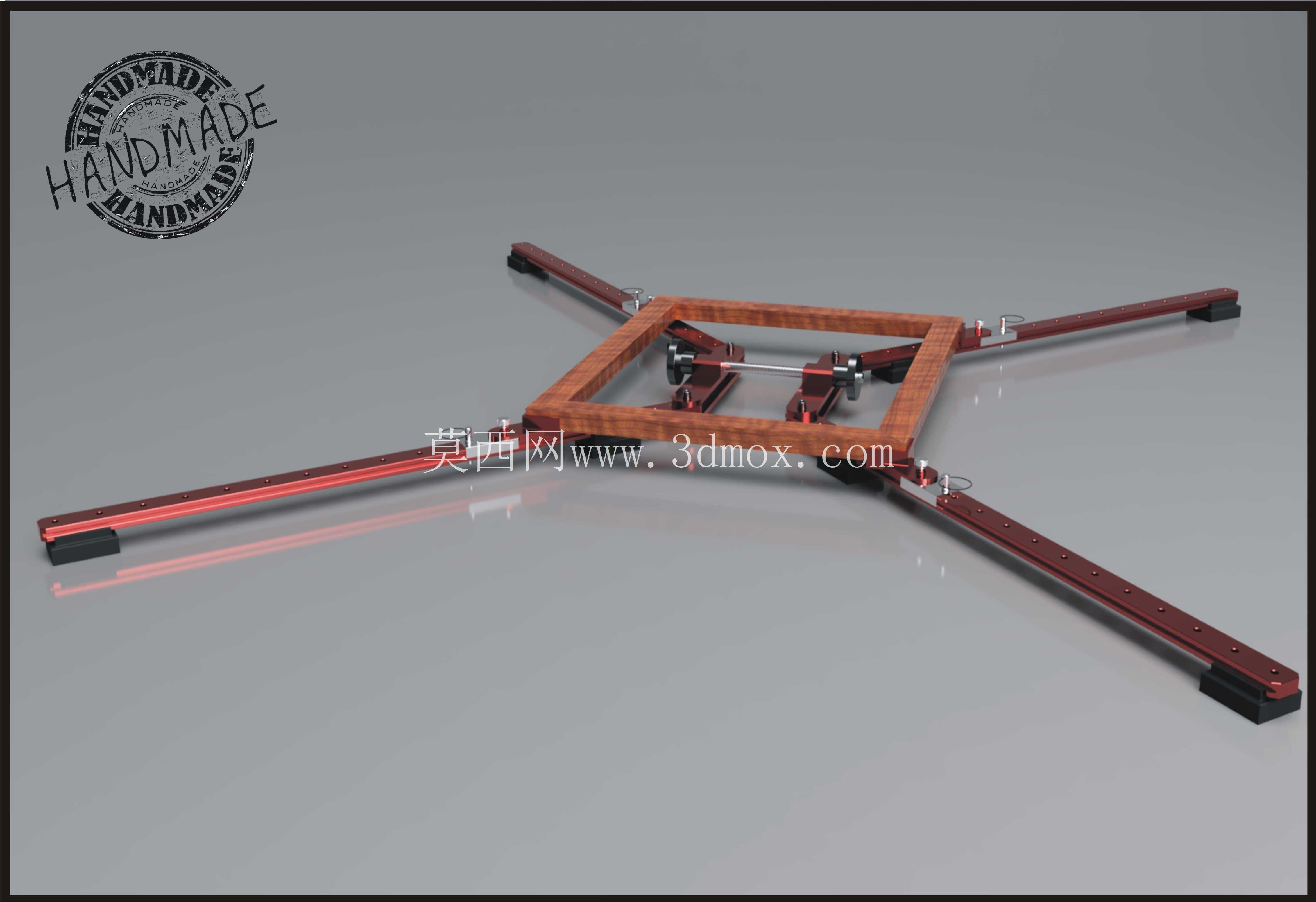

这款夹持结构主要面向相框装配、画框绷装、手工木作装裱场景设计，核心解决不同尺寸正方形相框装夹时的中心定位、四边受力均匀问题，避免传统单边夹装导致的框体偏移、粘接错位、绷布张力不均等常见装夹缺陷。从实际使用场景来看，装裱作业中常遇到不同边长的正方形框体，小到10厘米边长的桌面摆台相框，大到80厘米边长的装饰画框，传统固定尺寸夹具需要准备多套适配不同规格，换型时反复调整夹持位置效率极低，这款可伸缩结构通过四根交叉布置的滑轨臂实现夹持范围无级调节，中心的方形基准框作为定位基准，四根滑轨臂沿中心框的四个对角线方向延伸，每根臂上的夹持挡块可沿滑轨滑动，适配不同边长的正方形框体，装夹时只需将框体内角对准中心基准框的四个外角，滑动四个方向的夹持挡块顶住框体外沿，扳动挡块上的快速锁紧件即可完成固定，全程无需测量找正，框体自然保持正方正位，不会出现平行四边形错位。

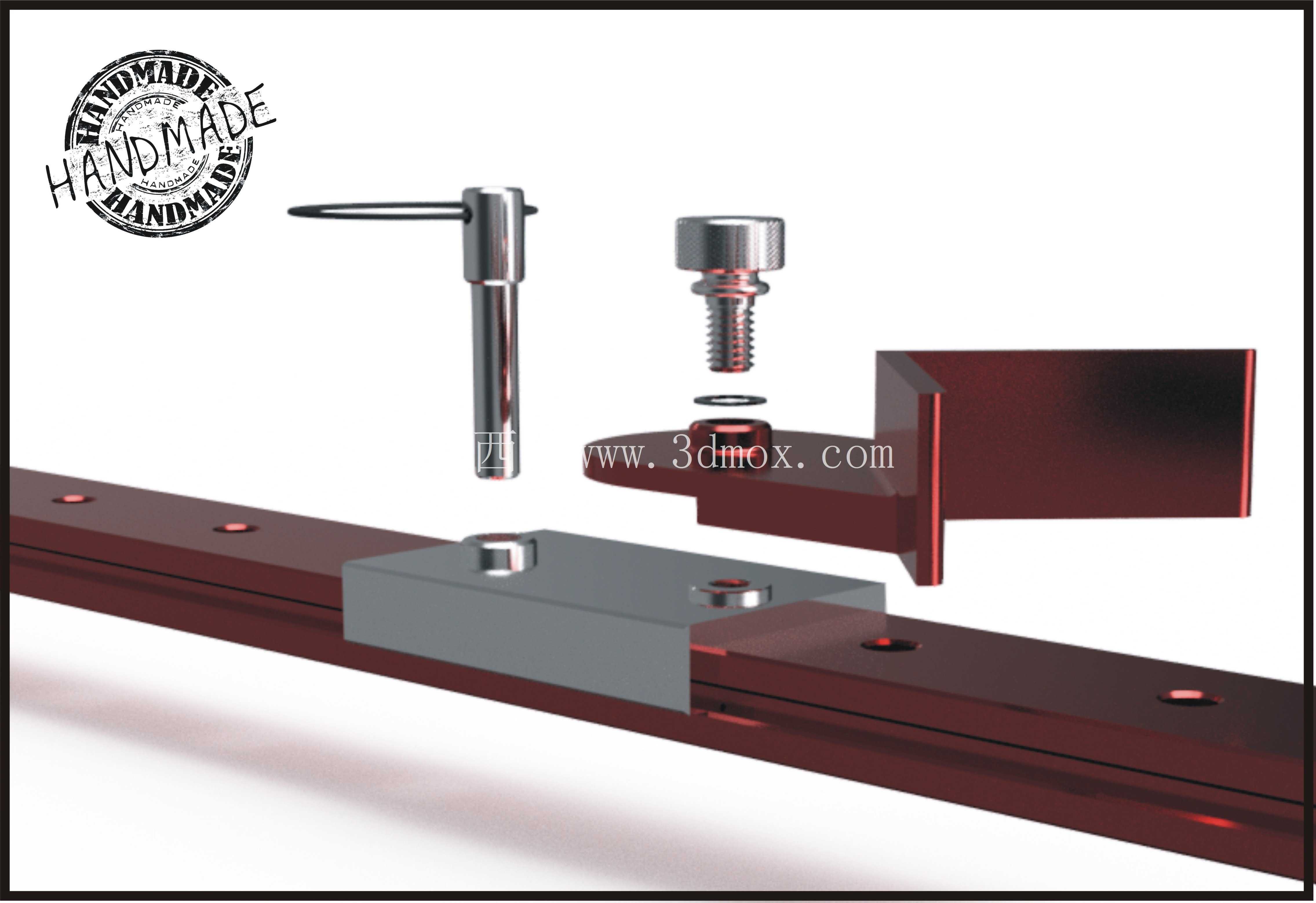

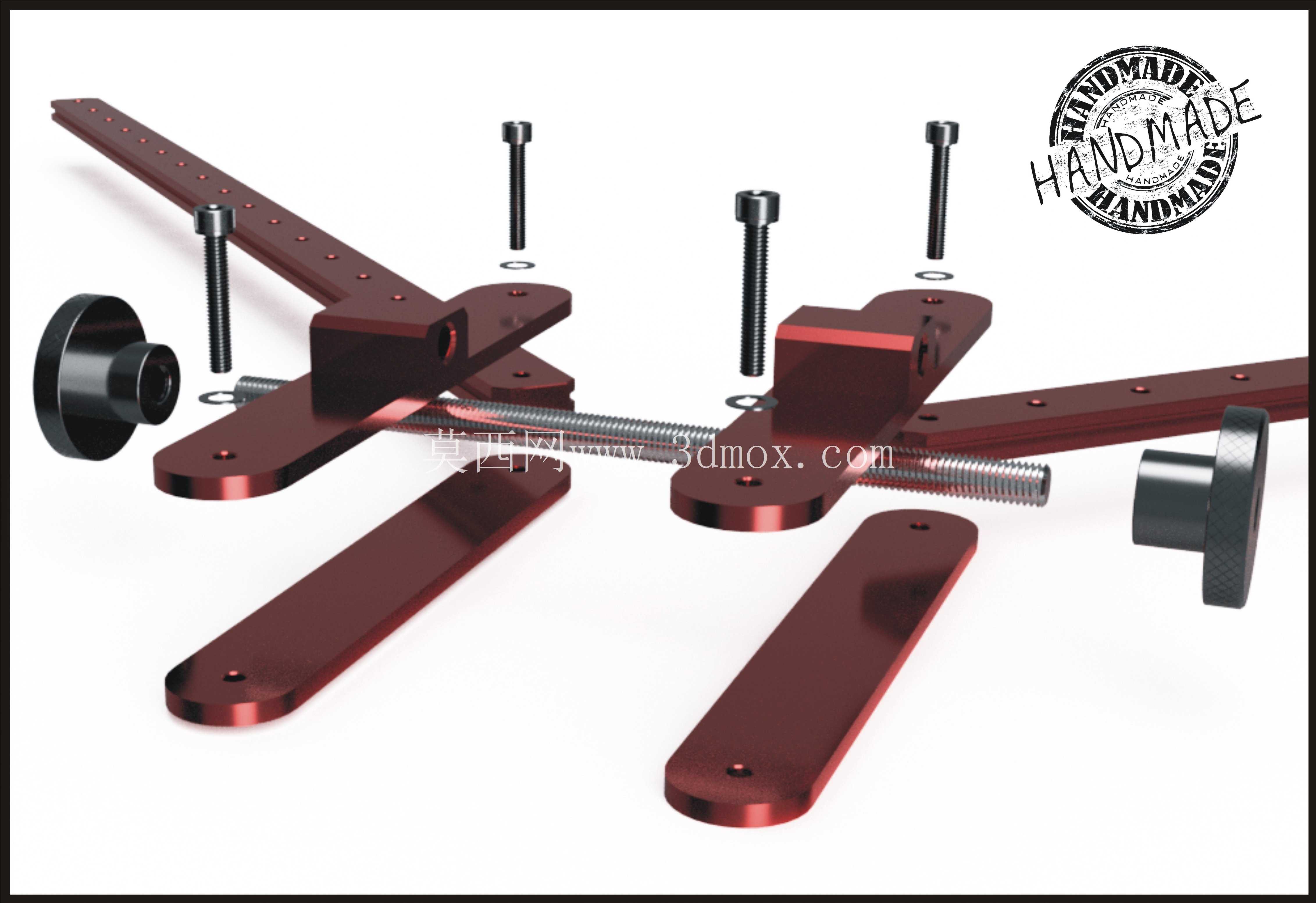

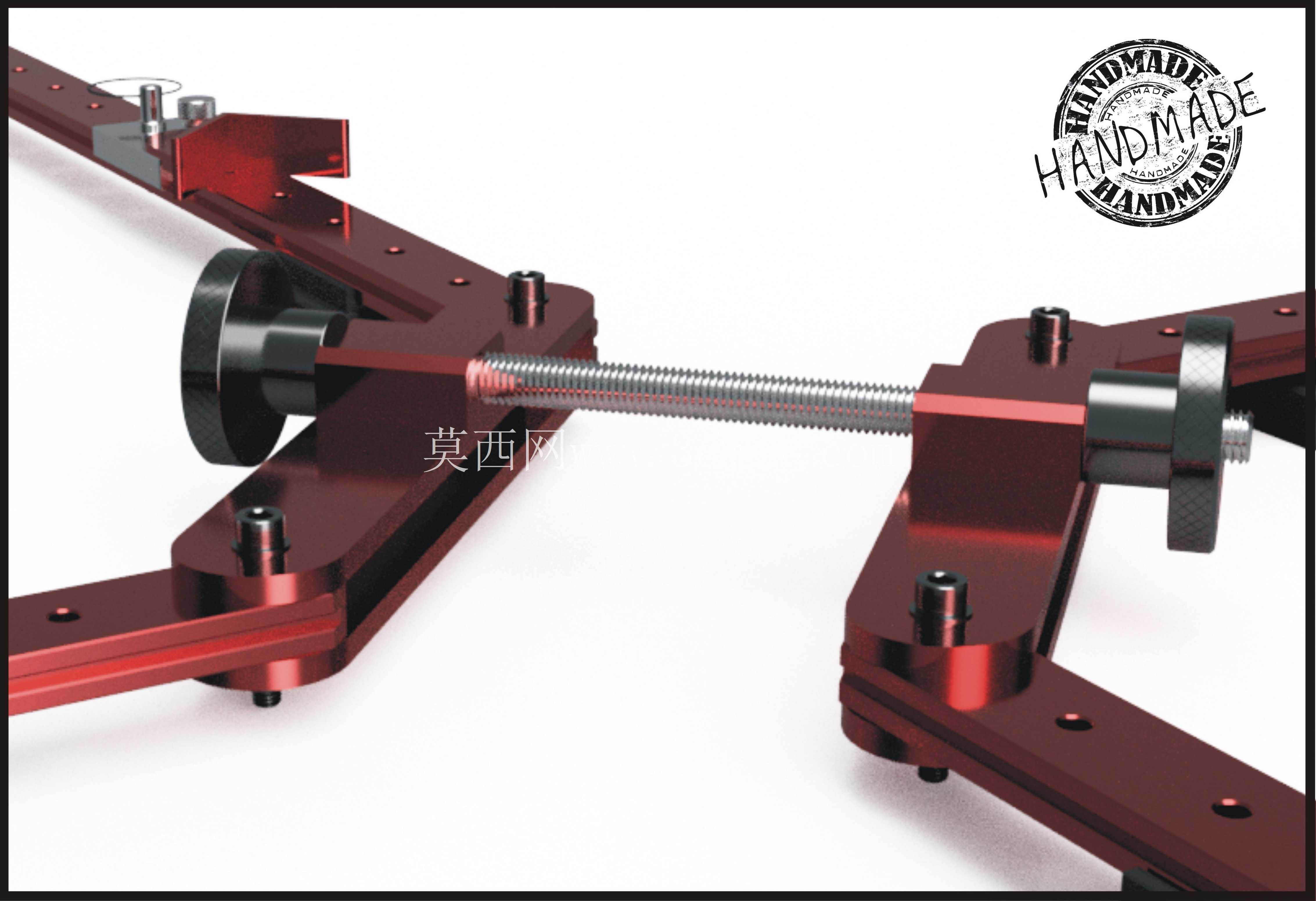

从功能特性来看，中心基准框采用空心方管焊接成型，四个角位置加工有滑轨安装槽，滑轨臂采用硬质铝合金型材加工，截面为带定位凸台的矩形结构，嵌入安装槽后可沿对角线方向顺滑滑动，滑动阻尼适中，不会在装夹时出现自行滑移的情况。每根滑轨臂上的夹持挡块采用L型结构，竖直面贴有防滑橡胶垫，避免夹伤框体外表面的木皮或漆面，挡块与滑轨之间配置快拆锁紧结构，扳动锁紧拨杆即可通过楔形块压紧滑轨侧面实现锁止，锁止力可通过拨杆上的调节螺丝微调，针对木质框、铝合金框、PS发泡框等不同材质的框体可调整合适的夹紧力，既不会夹伤软质框体，也不会在涂胶粘接固化过程中出现框体松脱移位。滑轨臂末端配置防滑脚垫，装夹完成后整个结构可平稳放置在工作台面上，不会因为框体重量不均出现侧翻，脚垫高度可微调，适配不平整的工作台面，保证装夹时框体处于水平状态，避免粘接时胶液向一侧流淌导致粘接缝隙不均。

设计思路上完全围绕正方形框体装夹的核心需求展开，摒弃了传统台钳、F夹等通用夹具需要多件配合、反复找正的操作逻辑，利用正方形对角线交汇于中心的几何特性，将定位基准设置在中心位置，四个方向的夹持臂沿对角线同步伸缩，只要四个挡块顶住框体外沿，框体自然与中心基准框保持同心，四边受力完全对称，不会出现单边受力导致的框体角部开胶错位。结构上没有采用复杂的齿轮齿条同步机构，而是依靠每根臂独立滑动锁紧的设计，既降低了加工制造成本，也避免了同步机构卡滞导致的调节不畅问题，日常维护只需定期清理滑轨缝隙里的木屑、胶渍即可，无需加注特殊润滑油，适合装裱车间、手工木作工作室这类多尘、多胶污的作业环境。

从安装边界与尺寸参数来看，中心基准框的外轮廓尺寸为150mm×150mm，对应最小可夹持的正方形框体内边长为150mm，滑轨臂完全伸出时单根臂的有效滑动行程为350mm，对应最大可夹持的正方形框体外边长为850mm，基本覆盖了常规民用装饰相框、画框的尺寸范围。整个结构完全展开时的最大外轮廓尺寸为1200mm×1200mm，完全收拢时外轮廓尺寸为450mm×450mm，收拢后可竖直靠在工作台边存放，占用储物空间极小。夹持挡块的竖直夹持面高度为40mm，可适配最大厚度为35mm的框体，无论是薄型铝合金相框还是厚质实木画框都能稳定夹持，挡块上的橡胶垫厚度为3mm，可补偿框体表面的微小不平整，保证夹持力均匀分布在接触面上，不会出现局部应力集中压坏框体的情况。

实际作业过程中，这款夹持结构除了用于相框粘接组装，还可用于相框绷布、背板安装、五金挂件预装等多道工序：绷装油画布、喷绘布时，将框体固定在夹具上后，四个方向的夹持臂可作为布面张力调整的支撑基准，保证布面四边张力均匀，不会出现绷完后画面歪斜的问题；安装背板挂片时，由于框体始终保持正位，可直接以中心基准框为参照定位挂片安装位置，无需额外测量找正，挂片安装后位置统一，上墙悬挂时不会出现歪斜。相比传统的多夹具配合装夹方式，这款专用夹持结构可将单框装夹找正时间从原来的3-5分钟缩短至30秒以内，且装夹精度不受操作人员技术水平影响，新手也能快速装夹出方正合格的框体，大幅降低装裱工序的操作门槛，提升批量装裱作业的一致性。结构上所有受力部件均采用金属材质，锁紧机构经过反复疲劳测试，长期使用不会出现锁紧力衰减、滑轨磨损松旷的问题，适合高频次的批量作业场景。
