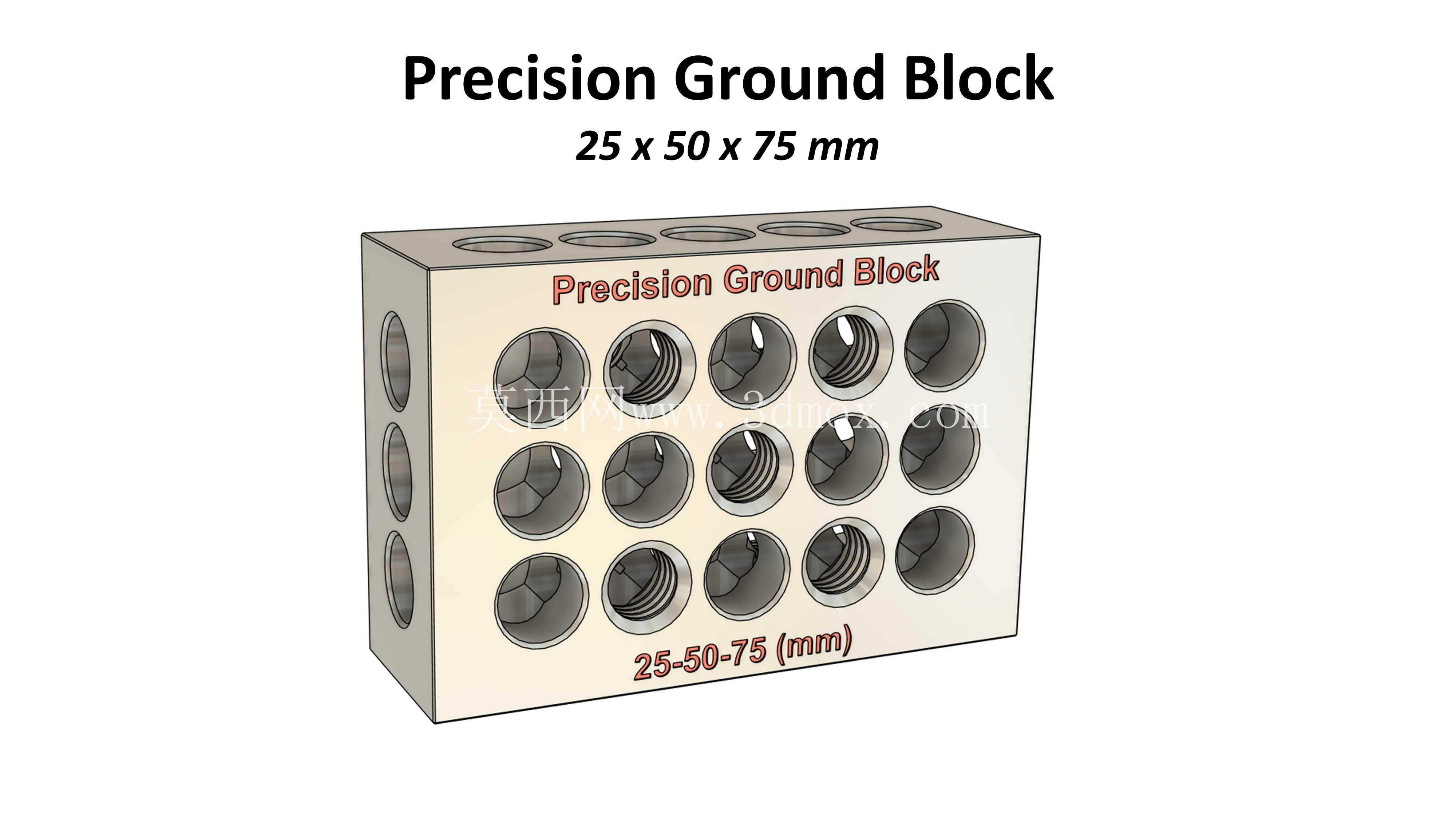

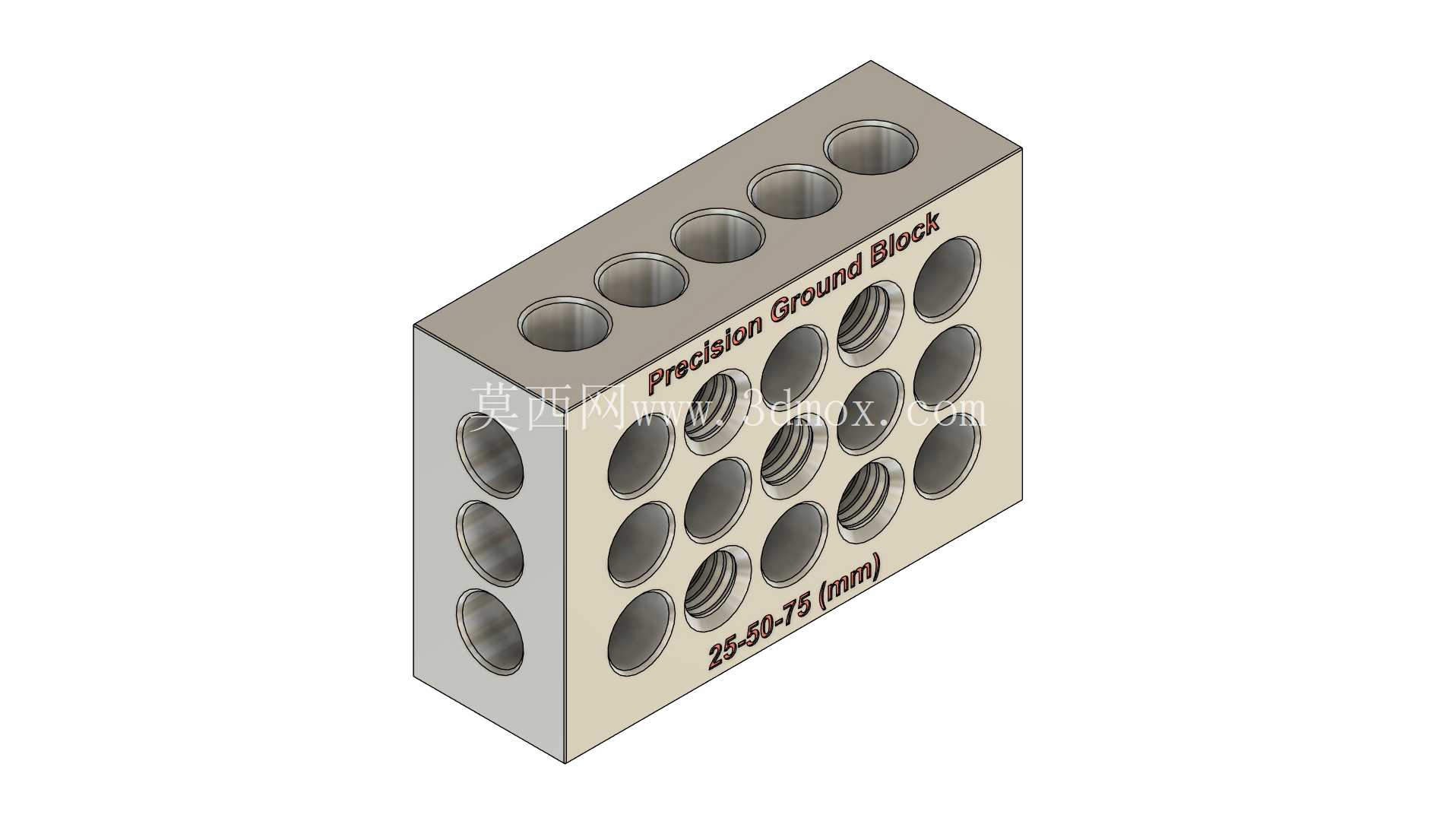

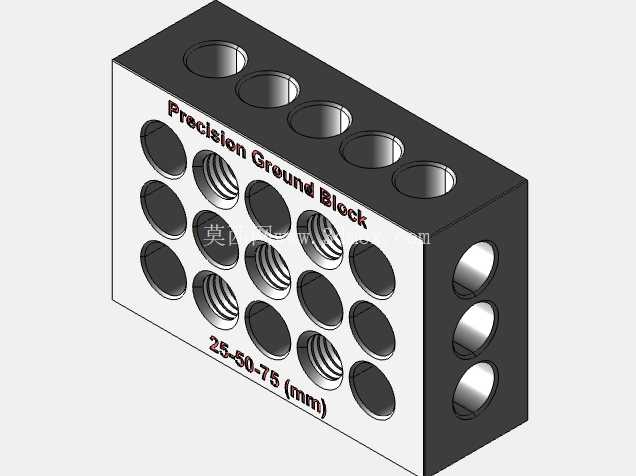

公制精密研磨25×50×75接地块

在CNC加工车间的日常装夹校准作业里，这类公制规格的精密研磨接地块是出镜率极高的基础工装，很多操机师傅习惯把它叫做1-2-3公制量块，核心解决的就是小尺寸工件装夹时的基准对齐、高度找正问题，尤其是在多工序流转的批量零件加工中，统一的基准块能大幅减少反复打表找正的辅助时间。从实际使用场景来看，它不光用在铣床工作台的工件定位，在三坐标测量的工件支撑、夹具组装的垫块垫高、检测工装的基准搭建场景里也能适配，甚至不少做精密装配的班组会用它来核对零件的平行度、垂直度公差，属于放在工具台边角随时能拿起来用的通用工装。

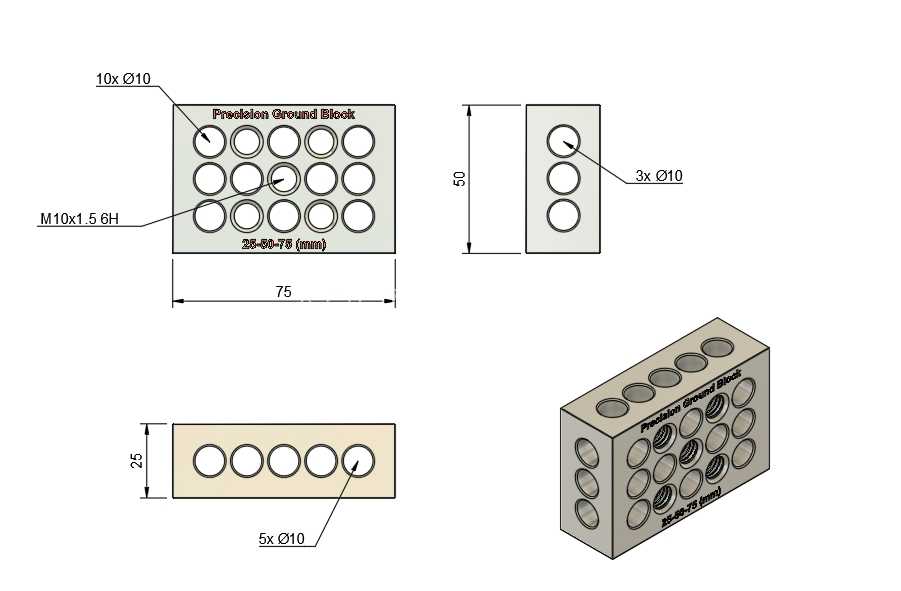

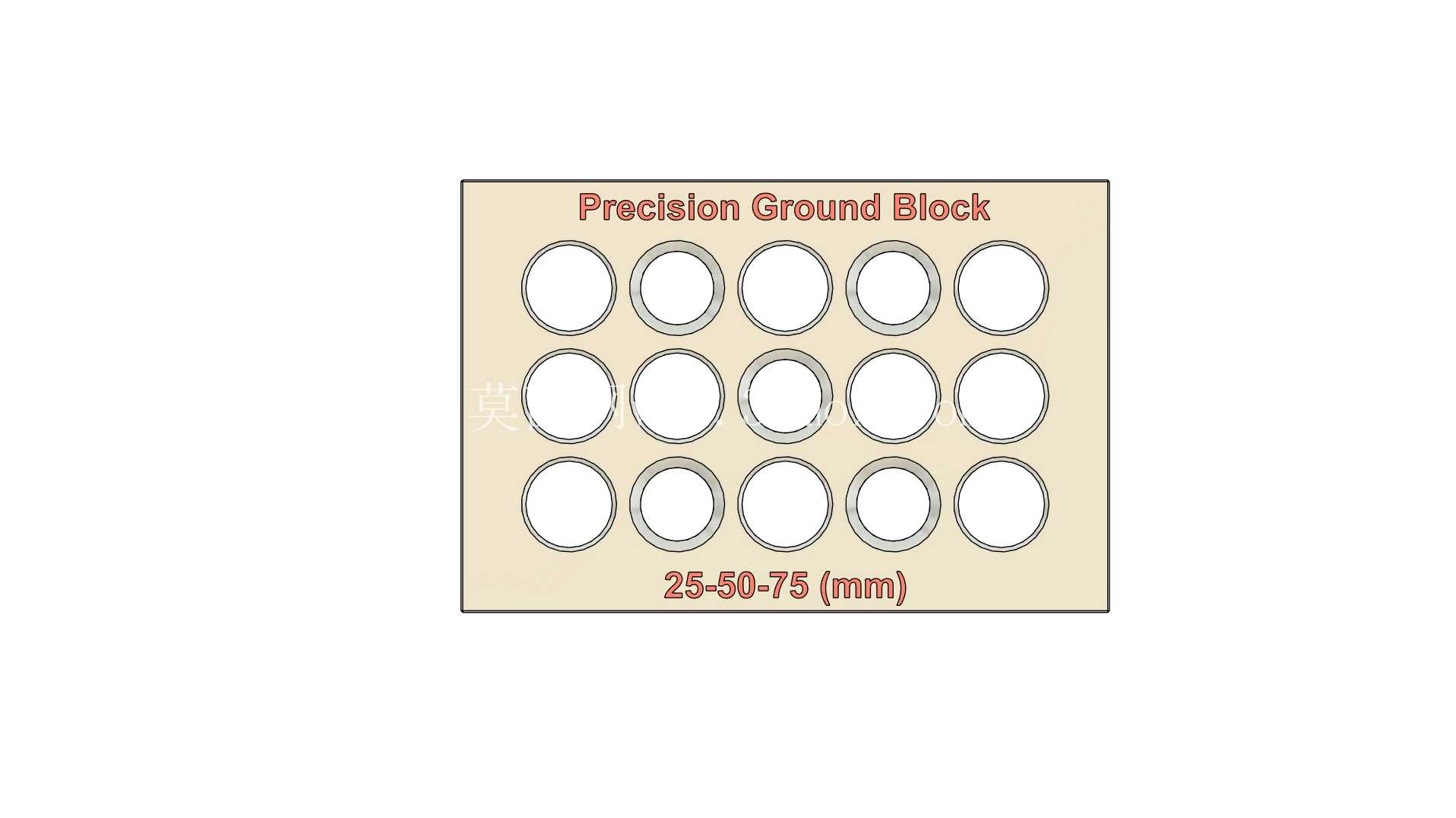

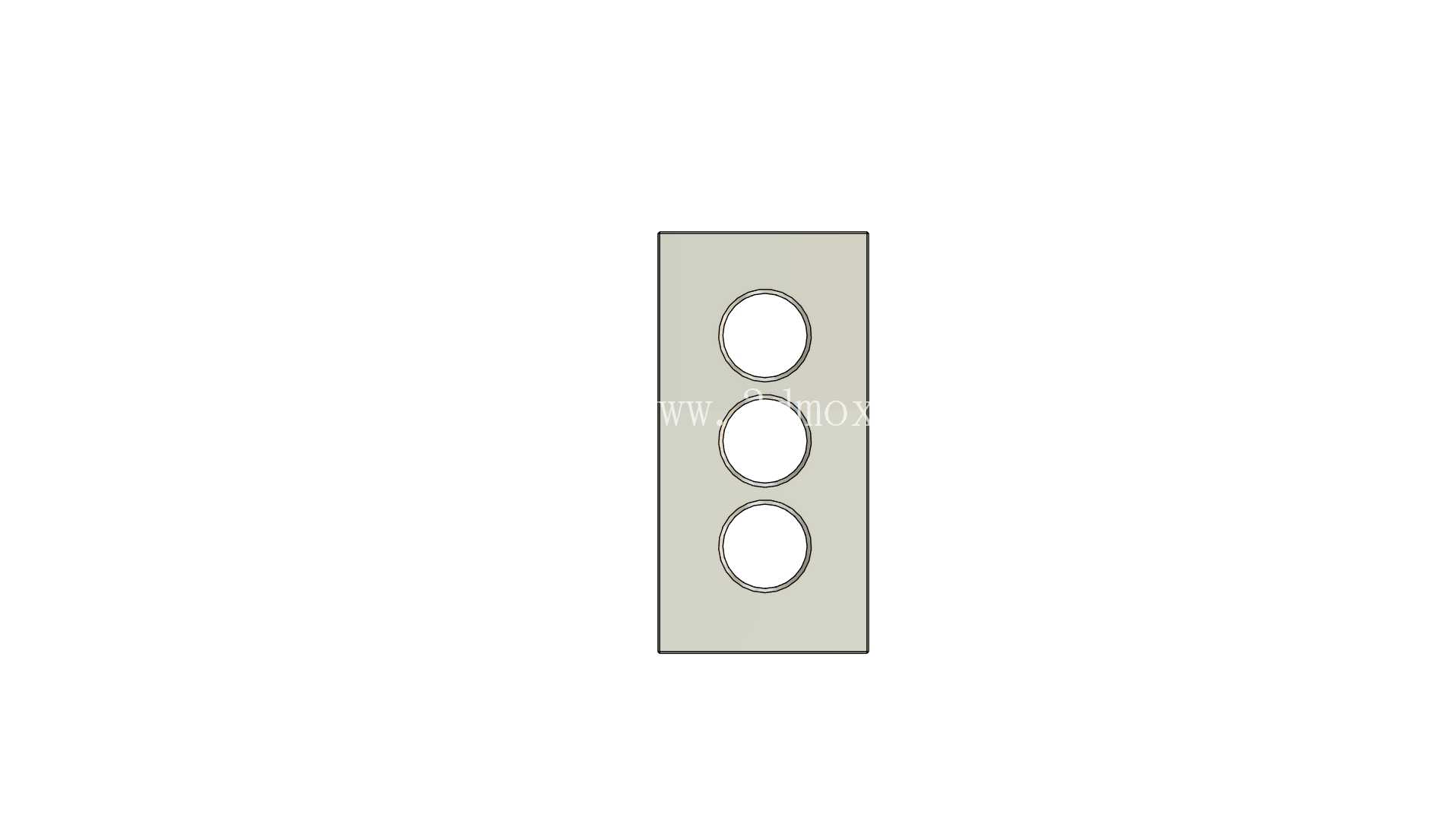

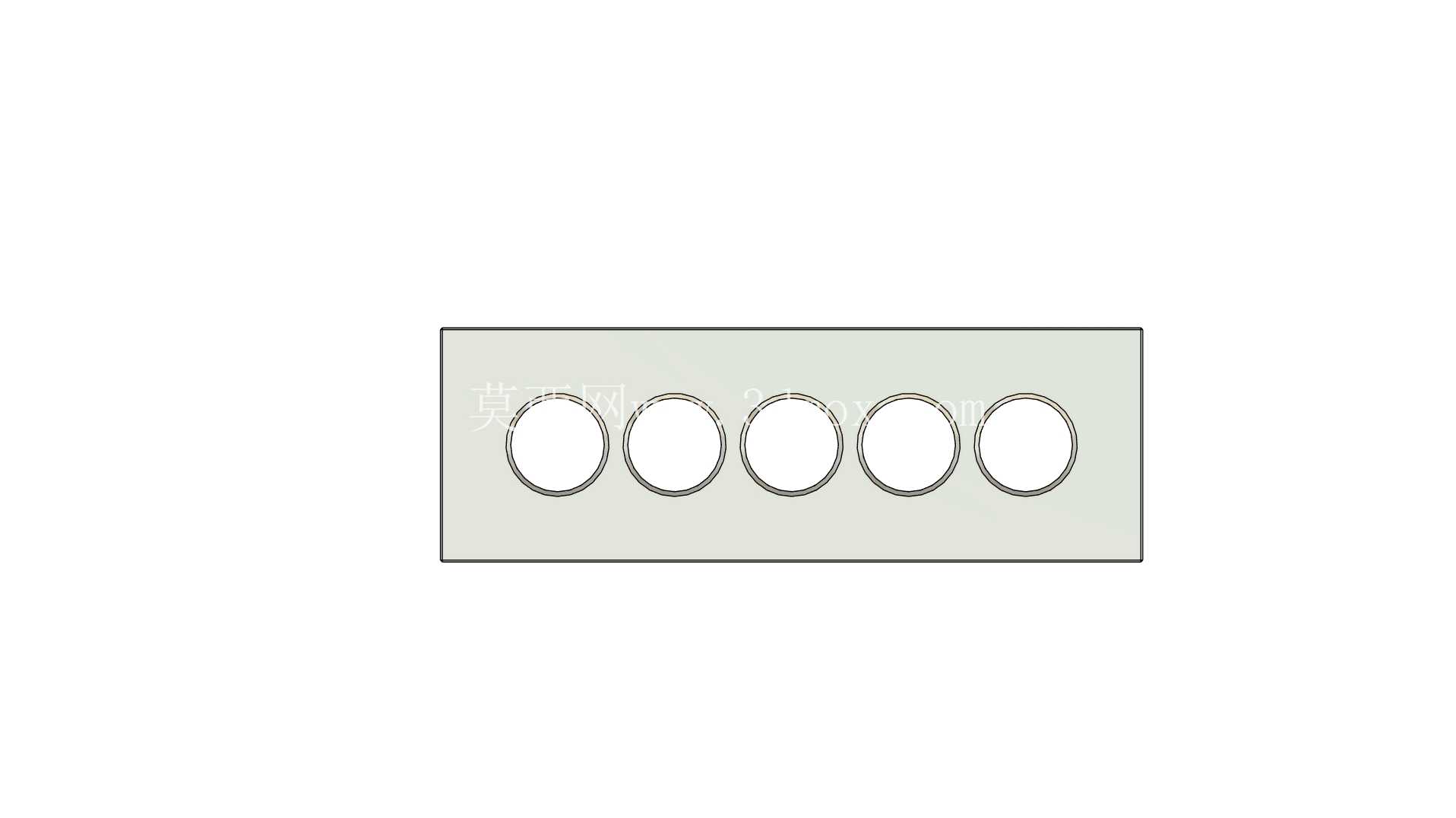

设计这款接地块的时候，首先要考虑的是六个工作面的形位公差控制，所有面都经过精密研磨处理，平面度和垂直度控制在0.005mm以内，这个精度等级刚好匹配常规精密加工的公差要求，不会因为精度过高造成不必要的成本浪费，也不会因为精度不足导致装夹找正出现偏差。孔系布局是经过实际使用验证的成熟方案，在50×75mm的工作面上排布了8个螺纹孔和7个通孔，其余两个工作面各排布8个孔，总共23个孔位，这些孔位的作用是方便通过螺栓快速将接地块固定在工作台上，或者把待加工工件、其他辅助夹具固定在接地块上，不用每次都临时找位置打孔，适配M6、M8这类常用的工装螺栓规格，孔位间距也符合通用工装的安装孔距标准，能和市面上多数平口钳、定位块的安装孔匹配。

材质选用硬化工具钢，硬度达到HRC62左右，这个硬度等级能保证长期使用过程中工作面不会因为磕碰、螺栓压紧出现凹痕或者变形，日常维护只需要用完后擦干净涂防锈油即可，正常车间使用环境下三到五年都能保持精度稳定，不会像普通铸铁块那样容易因为碰撞出现凹坑影响基准精度。外形尺寸严格控制在25×50×75mm，三个边长的比例刚好是1:2:3，这个比例在垫高、定位的时候能快速组合出不同的高度差，比如两个叠起来就是50mm高度，三个叠起来就是75mm高度，不用反复计算尺寸，操机师傅能快速完成高度调整。

从安装边界来看，它的所有孔位都做了倒角处理，螺栓拧入的时候不会刮伤螺纹，边缘也做了微小的倒角去毛刺，拿取的时候不会划手，放在工作台上的时候也不会因为边缘的毛刺导致放置不稳。需要注意的是，这类量块属于工装辅助工具，并不是计量认证的标准量块，不能用来作为校准千分尺、百分表的计量基准，它的公差等级是针对工装装夹场景设计的，刚好满足加工定位的精度需求，如果用来做计量校准会出现精度超差的问题。在实际使用中，很多师傅会把几个同规格的接地块组合使用，通过不同的排列方式搭建出不同的定位面，比如在加工长条形零件的时候，把两个接地块放在工件两端作为等高支撑，配合压板就能快速完成装夹，比用千斤顶调整高度效率高很多，而且支撑的稳定性更好，铣削加工的时候不会出现震动让刀的问题。还有在做小批量零件的首件检测时，把接地块作为基准放在检测平台上，工件靠在接地块的垂直面上就能快速建立测量坐标系，不用反复调整工件的位置，能缩短首件检测的时间。孔系的设计也考虑了不同的安装需求，通孔用来穿螺栓从背面锁紧，螺纹孔用来从正面固定工件或者其他附件，不用在接地块上额外加工孔位，拿到手就能直接使用，适配车间里多数通用工装的安装需求。
