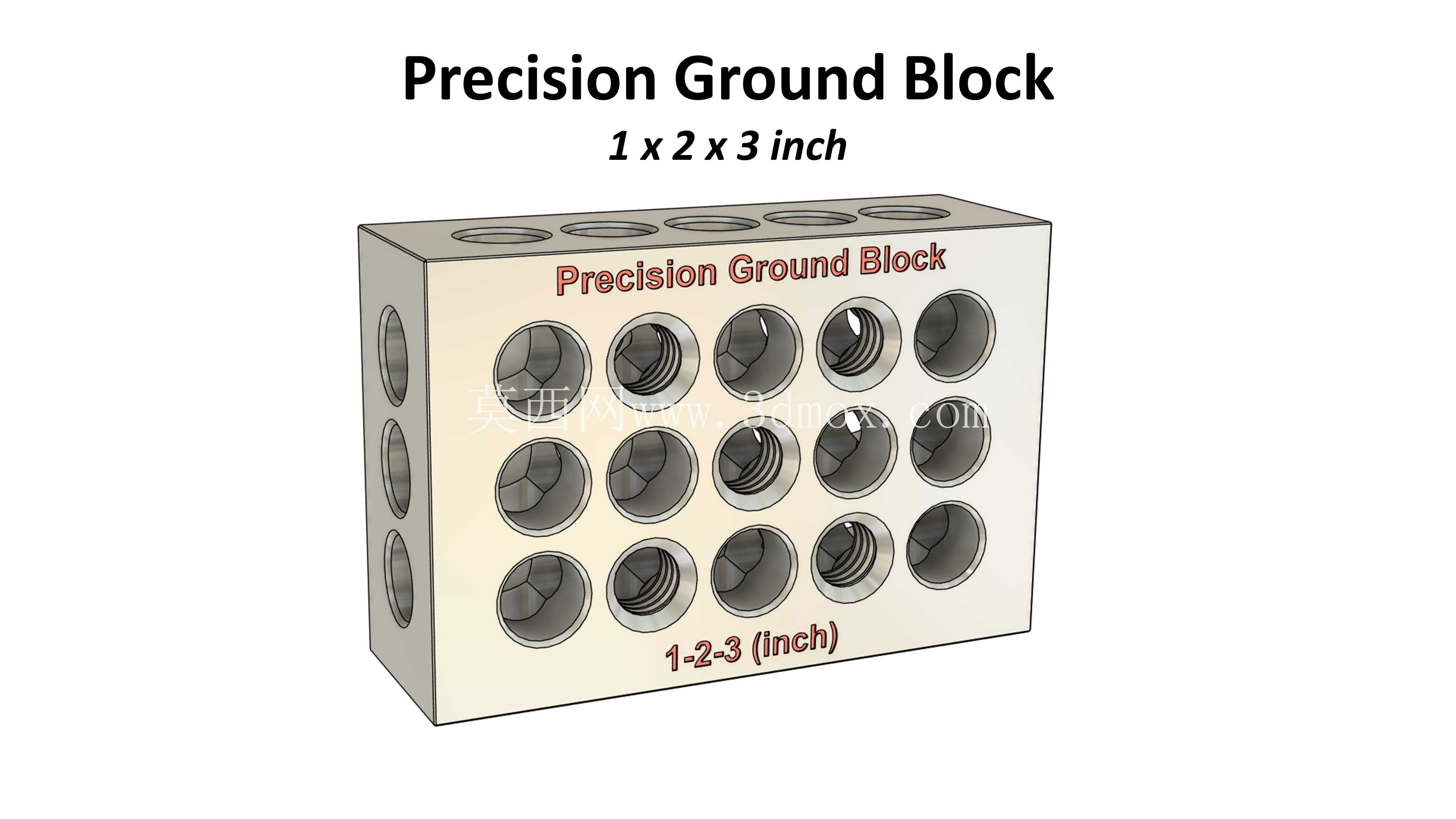

精密接地块1×2×3英寸

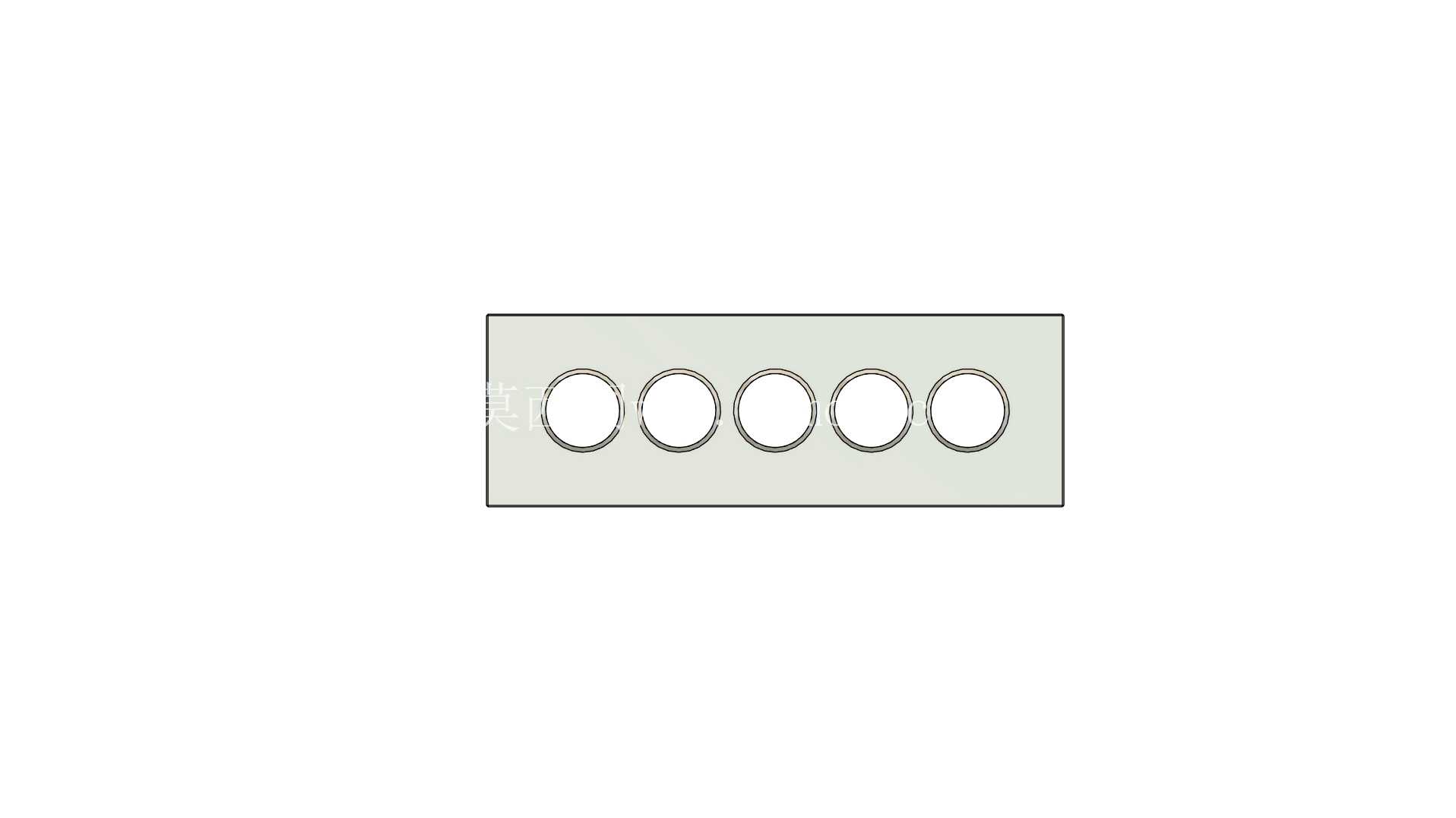

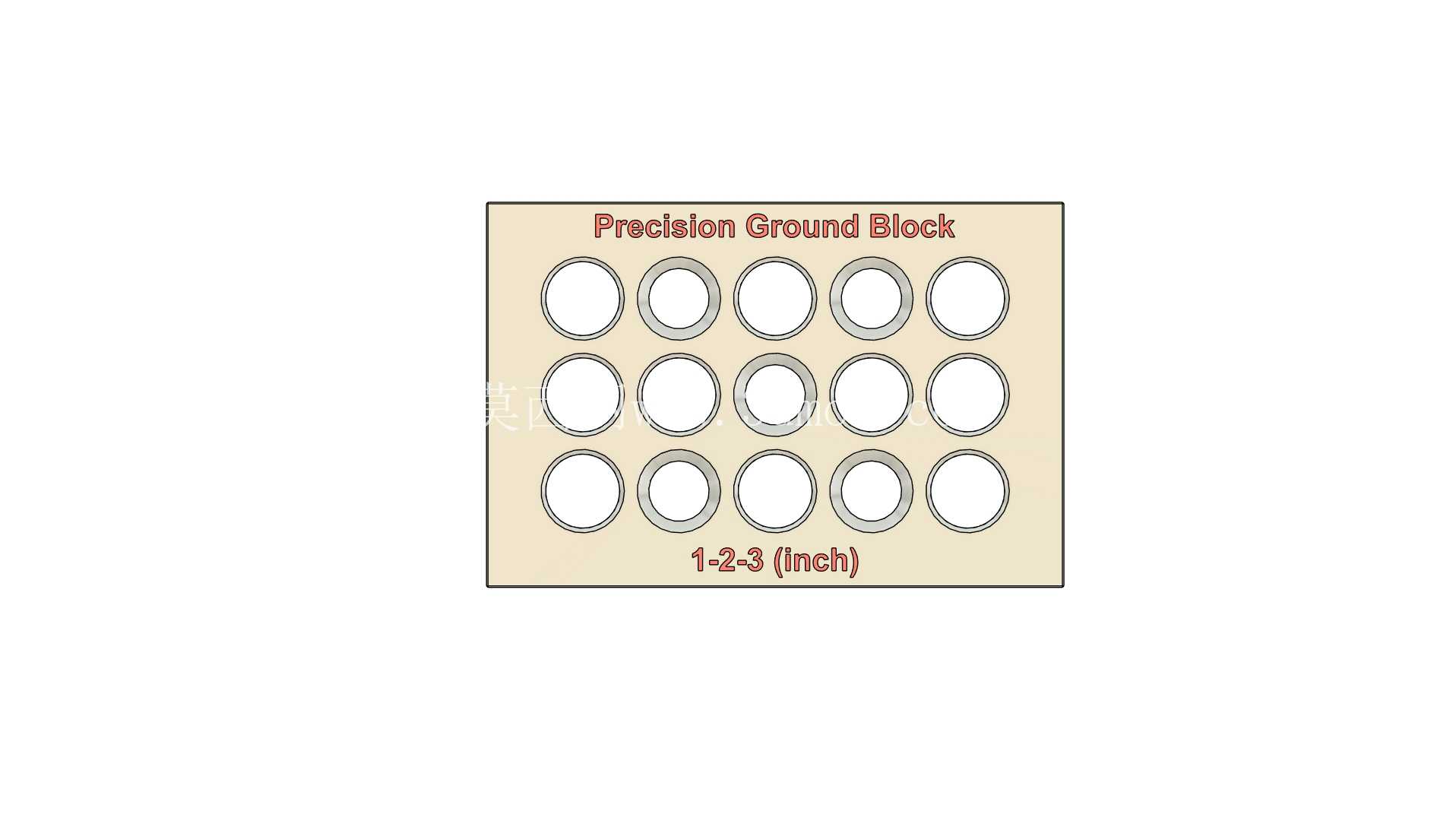

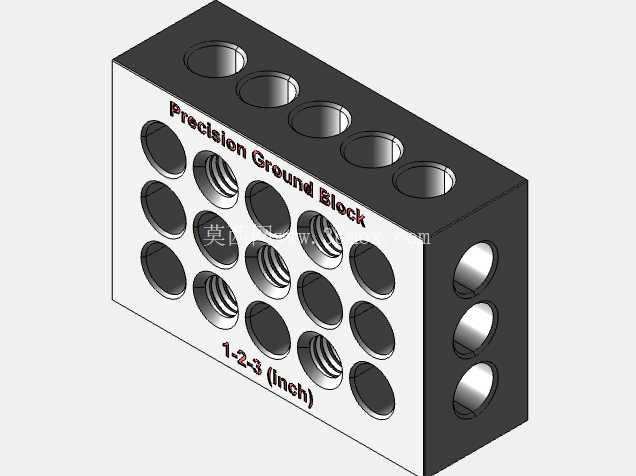

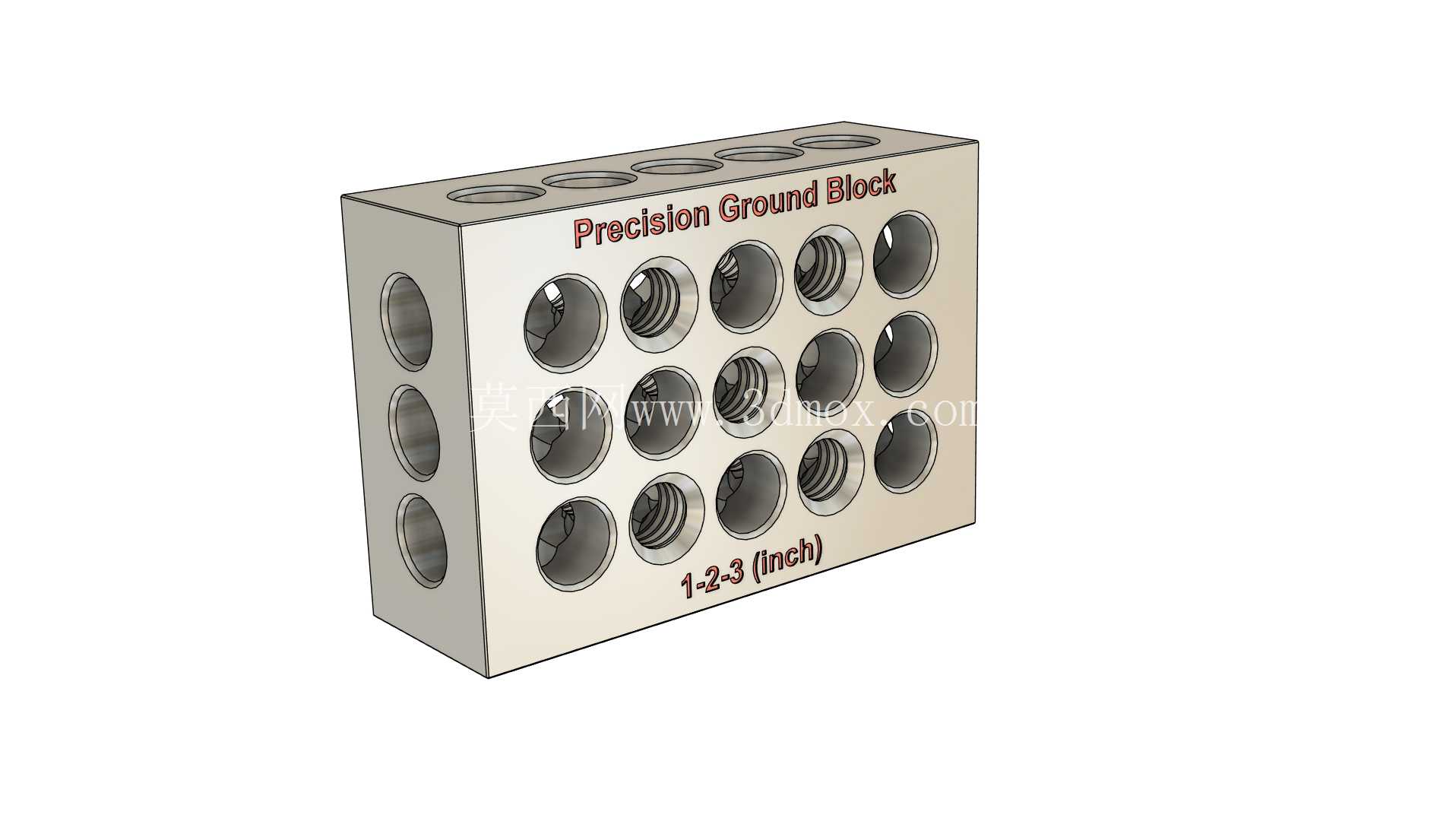

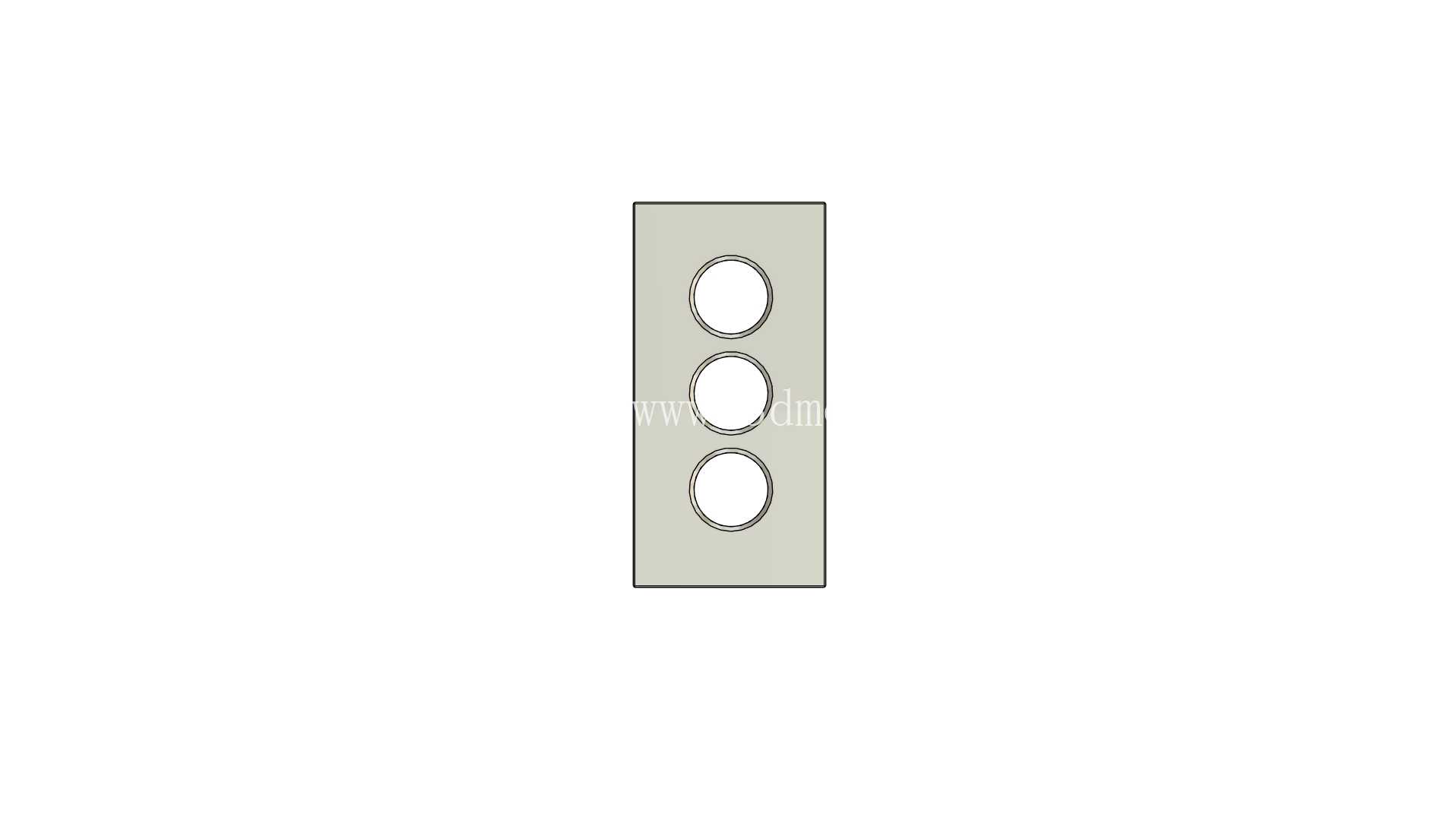

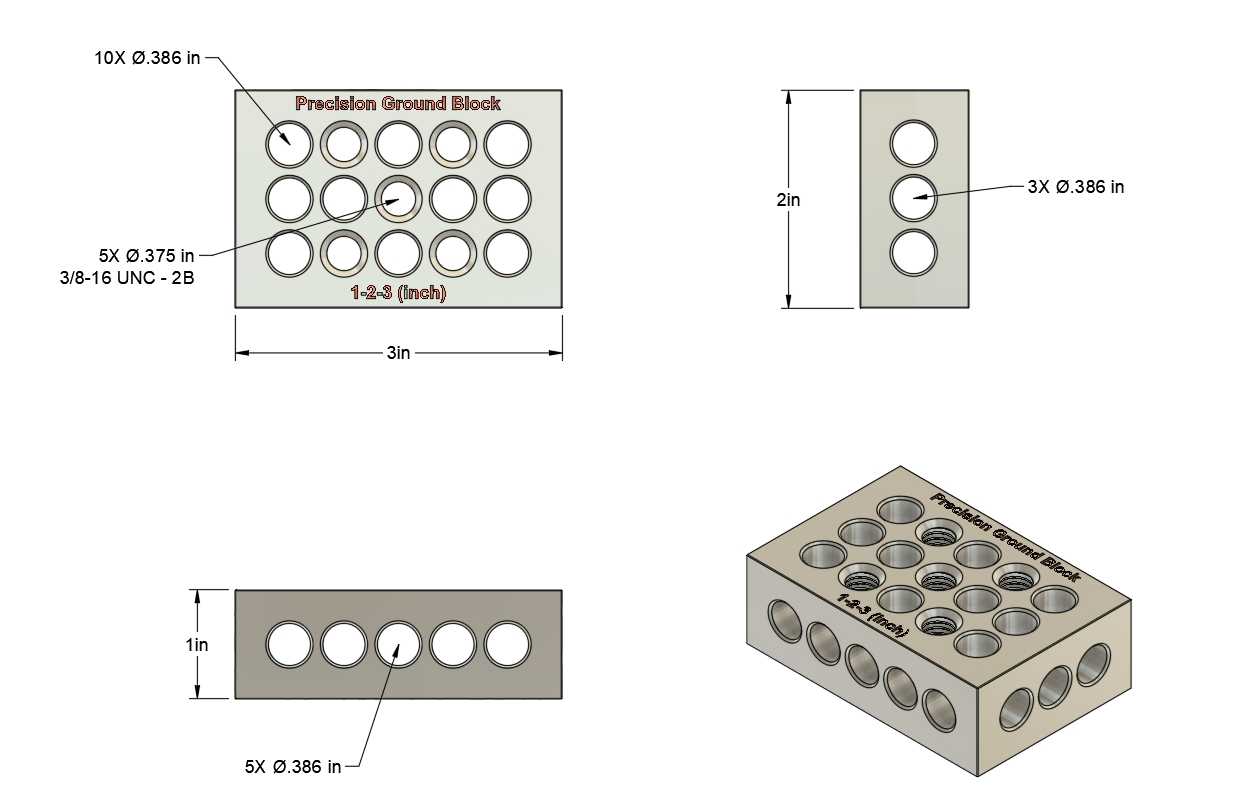

此 3D 模型代表精密磨削工具块，也称为英制版本的 1-2-3 块（1 × 2 × 3 英寸）。它是机械车间、检查装置和机械夹具中的基本工具 - 非常适合在工件对准和仪器校准中需要高垂直度、平行度和可重复精度的操作。技术规格 - 标称尺寸：1 × 2 × 3 英寸 - 孔图案 （标准布局）：总共 23 个孔（18 个通孔 + 5 个螺纹 3/8-16 UNC） - 螺纹孔：3/8-16 UNC，2B 级 - 通孔：? ≈ 0.386 英寸（9.8 毫米）间隙，适用于 3/8 螺栓 - 制造：所有六个面均经过精密研磨，以确保尺寸精度和平整度 - 几何公差：平行度和垂直度 ≤ 0.0002 英寸（≈ 0.005 毫米） - 材料：硬化工具钢（硬度约为 HRC 58–62） 应用 - CNC 铣床和平台上的精密设置 - 创建对准参考和工件夹具 - 夹具和检测设计 - 计量和加工中的教育和培训使用文件信息 - 格式：STEP (.stp) / IGES (.igs) / Fusion 360 (.f3d) - 单位：英寸 (in) 标准注释虽然在概念上与 DIN 861 和 JIS B 7516 量块相似，但该组件被归类为工具辅助工具，而不是经过认证的计量参考。其 ≤ 0.0002 英寸的平面度和垂直度值反映了高精度精密块的典型制造商级公差。
