多工位快换式第四轴转台结构设计

　　在精密机加工车间的日常批量生产场景里，这类带多组固定装夹位的第四轴转台，是解决小型异形零件多面加工工序集中问题的核心配套部件，很多做通讯结构件、小型精密五金件的加工班组，都会根据自身常加工的零件族特性，定制这类适配现有加工中心行程的转台组件，省去反复拆装修正工装的辅助时间。从实际加工需求出发，这套转台的设计首先考虑的是工位排布的合理性，立装式的基座直接适配加工中心工作台的T型槽安装间距，不需要额外制作过渡转接板，回转主体的轴线高度经过测算，刚好匹配常用BT40主轴的端面行程下限，加工时不会出现主轴撞机的风险，也不会因为轴线过低导致刀具悬伸过长影响加工刚性。

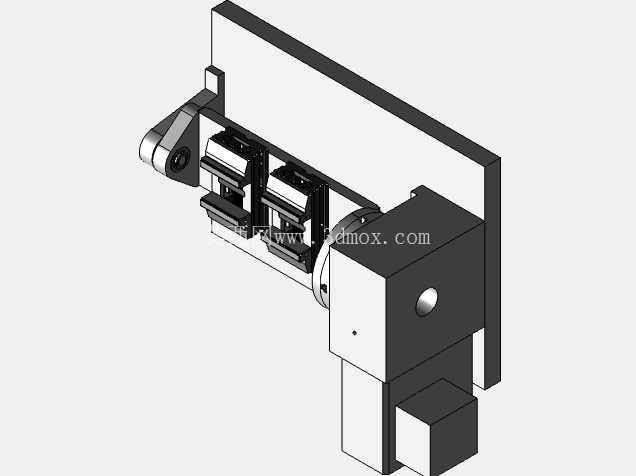

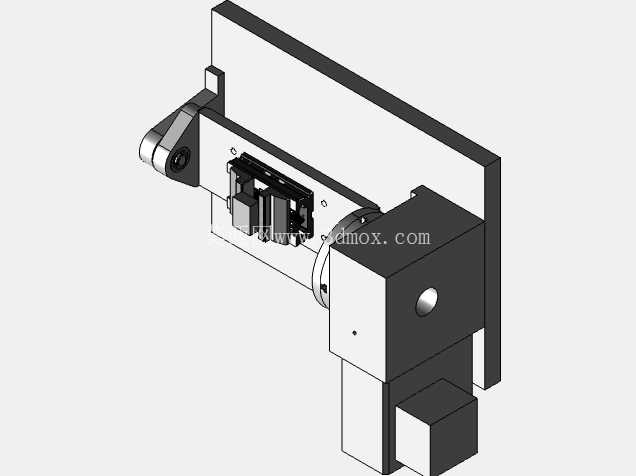

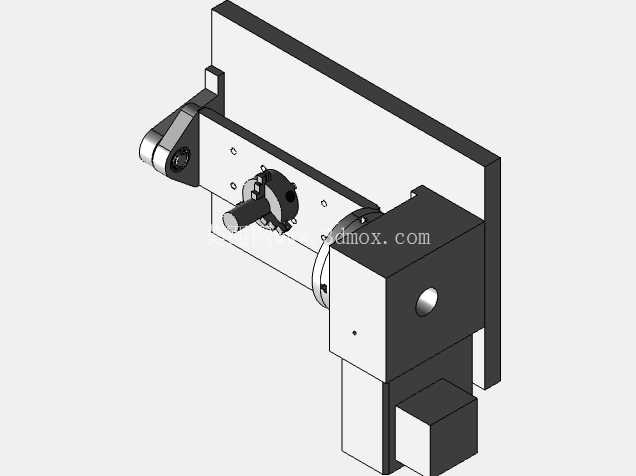

　　转台前端的两组装夹模块采用了模块化快换思路，每个装夹位的定位基准统一，装夹不同规格的小型零件时，只需要更换对应的钳口或者定位块，不需要重新校正转台的回转中心，日常换产的辅助时间能压缩到十分钟以内，对于小批量多品种的加工订单来说，这种设计的实用性远高于标配的单卡盘第四轴。从结构细节来看，转台的驱动端做了加厚的箱体防护，能阻挡加工时的切削液和铝屑、钢屑进入内部传动结构，尾部的走线槽做了内嵌式设计，配套的传感器、夹紧机构的管线不会在回转过程中出现拉扯剐蹭，日常维护只需要定期打开侧面的注油孔补充润滑脂即可，不需要频繁拆解检修。

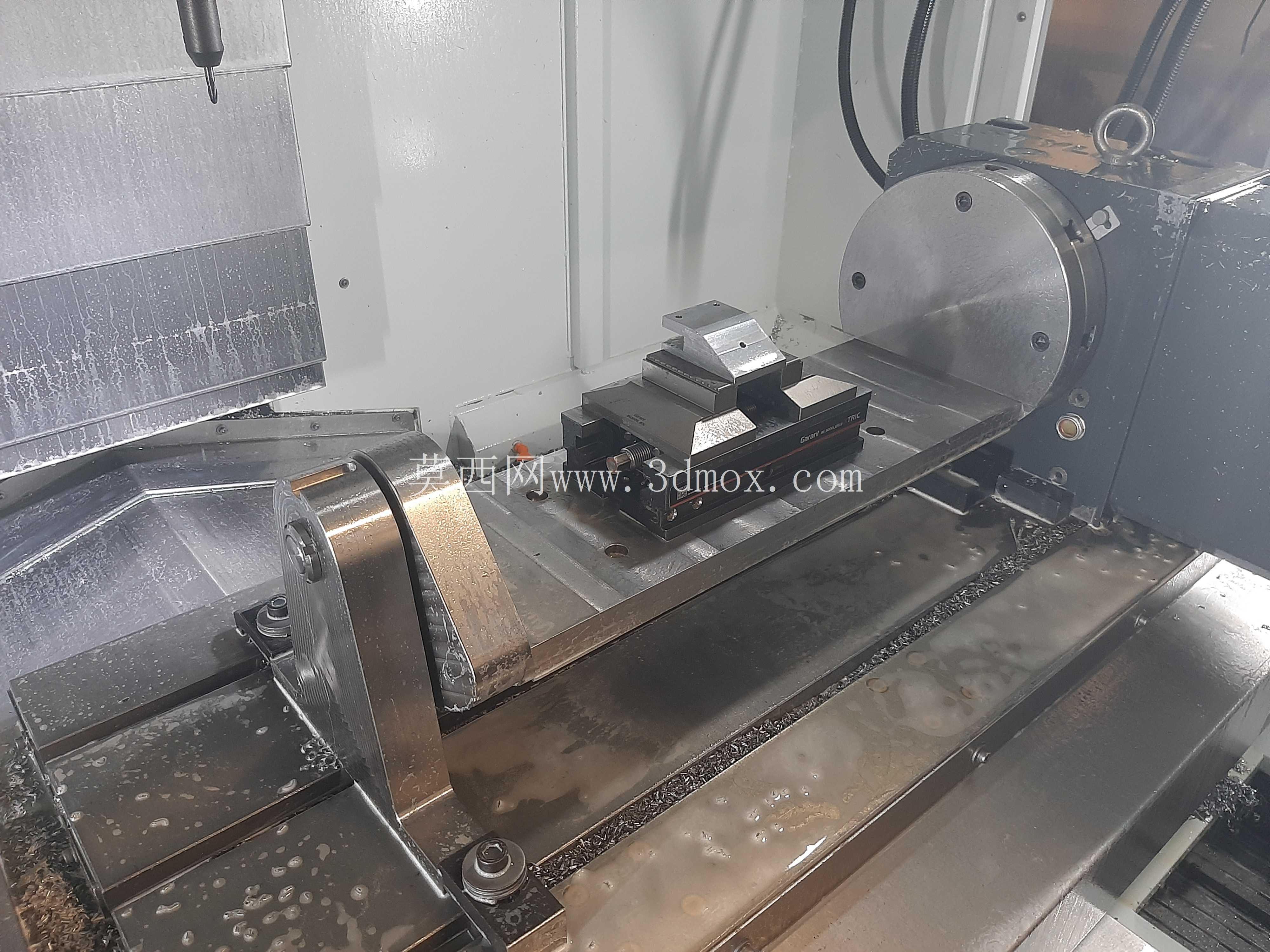

　　安装边界上，这套转台的整体横向宽度控制在400毫米以内，纵向深度不超过300毫米，适配绝大多数850型立式加工中心的工作台尺寸，安装时只需要压住基座两侧的压块，打表校正转台端面和主轴轴线的平行度在0.01毫米以内，就可以直接投入使用，不需要对机床原有结构做任何改动。实际使用过程中，这类带多装夹位的转台可以一次装夹4到6件小型零件，通过第四轴的回转分度，一次性完成零件四个侧面甚至倾斜面的钻、铣、攻丝工序，不需要中途二次装夹找正，能有效避免二次装夹带来的形位公差超差问题，尤其是加工带侧向孔位、斜槽的通讯类结构件时，加工出来的零件位置度一致性比多次翻面装夹的工艺方案提升一个精度等级。

　　设计时还特意考虑了切屑排出的问题，装夹位下方预留了足够的排屑空间，加工产生的切屑会顺着基座的斜面落到机床工作台的排屑器上，不会在转台缝隙里堆积卡滞，日常下班前用压缩空气吹扫就能清理干净，不会因为积屑导致回转精度下降。对于做精密零件加工的工艺人员来说，这类定制化的第四轴转台不需要追求过高的冗余参数，只要适配自身常加工的零件尺寸范围、装夹便捷、刚性足够、维护简单，就能在实际生产中发挥最大的效用，很多车间自己改制的第四轴工装之所以好用，就是因为完全贴合自身的加工场景，没有多余的复杂结构，故障率远低于市面上的通用型高配转台。这套转台的夹紧机构采用了内置式的碟簧夹紧结构，分度到位后自动锁紧，锁紧力足够满足钢件、铝合金件的重切削需求，铣削侧面台阶时不会出现让刀抖动的问题，加工出来的表面粗糙度能稳定达到Ra1.6的要求，不需要后续额外的抛光工序。
