TopDon TC001热像仪适配外壳安装固定结构

在户外设备巡检、电子电路测温、家装暖通查漏这类需要手持热像仪长时间作业的场景里，很多从业者都会遇到手持稳定性不足、长时间举持手臂酸胀的问题，尤其是需要固定点位连续采集温度数据的时候，单纯靠手持很难保证画面不偏移，也没法腾出双手记录数据或者操作其他检测工具。这套适配TopDon TC001热像仪的外壳安装结构，就是针对这类实际作业痛点做的适配设计，核心是解决热像仪在无手持支撑场景下的固定安装问题，同时兼顾不同安装载体的适配性。

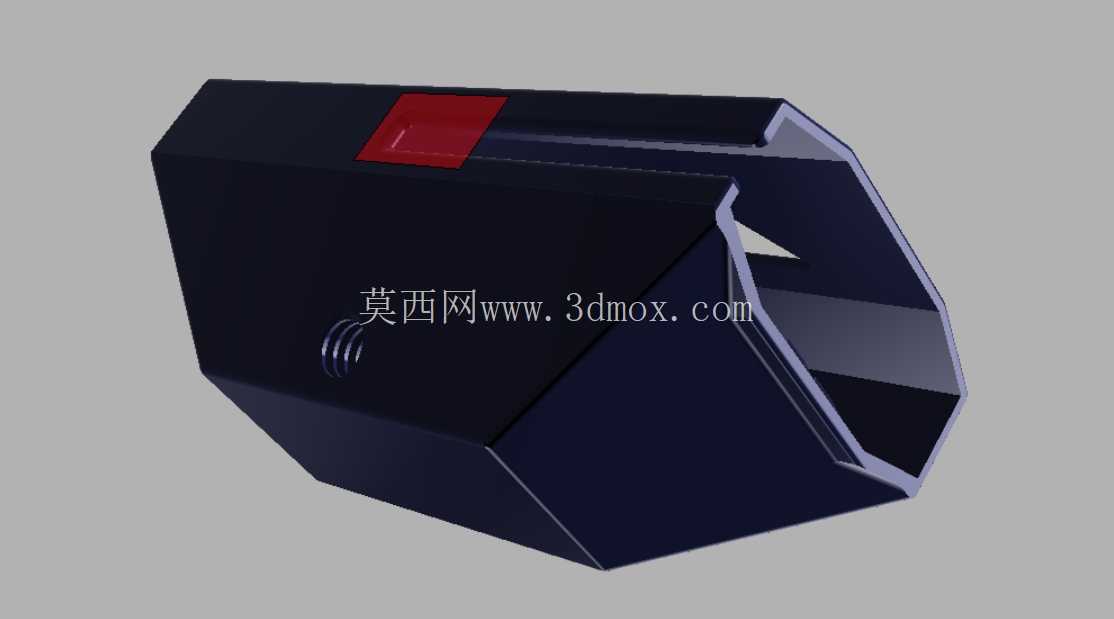

从结构设计的逻辑来看，这套结构没有采用市面上常见的万能夹式固定方案，而是做了和热像仪本体轮廓完全贴合的专属外壳型腔，安装时不需要额外的绑带或者调节螺丝，只要将热像仪顺着型腔导向推入就能完成卡合，型腔内壁的限位筋刚好卡在热像仪机身的拼接缝位置，不会遮挡镜头和测温传感器的探测窗口，也不会压住机身上的功能按键，推入到位后能听到轻微的卡合声响，此时机身和外壳之间没有多余旷量，哪怕安装杆出现小幅晃动，热像仪也不会在壳体内出现偏移，不会影响测温画面的对准精度。

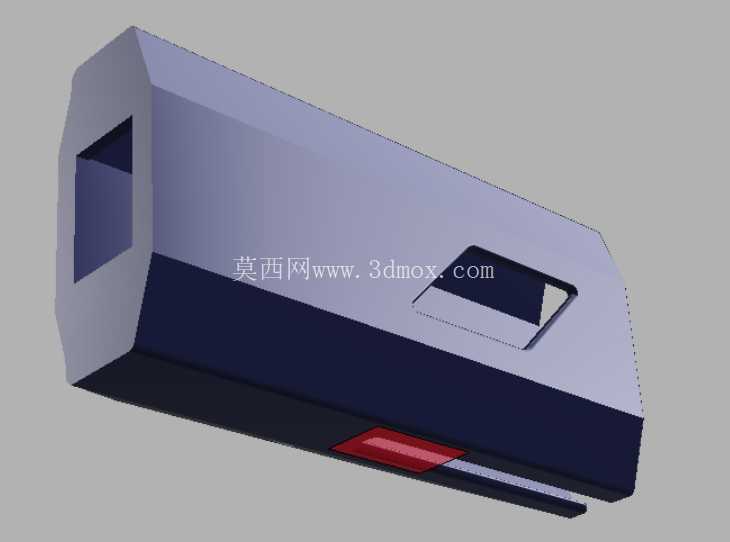

考虑到不同作业场景的安装载体差异，这套结构做了双安装位的兼容设计：其中一个安装位适配常见的廉价自拍杆末端接口，很多外出作业的从业者随身都会带自拍杆作为临时延长支架，不需要额外采购专用延长杆就能把热像仪举到高处或者狭窄缝隙里检测，比如检测吊顶内的水管漏点、配电柜上方的母线排温度的时候，不用爬高就能完成检测；另一个安装位做了标准1/4英寸的螺纹孔，安装深度为15毫米，刚好匹配市面上绝大多数摄影三脚架的快装板螺丝，不管是小型桌面三脚架还是大型落地三脚架都能直接拧装，不需要额外的转换接头，螺纹孔周围做了加厚的凸台结构，哪怕频繁拆装螺丝，也不会因为螺纹磨损导致连接松动。

外壳顶部做了和背夹匹配的限位槽，背夹的宽度设计为14.3毫米，槽位的尺寸公差控制在0.1毫米以内，当背夹卡入槽位时能形成紧密的过渡配合，不需要额外的固定件就能把背夹牢牢锁在外壳上，背夹上预留了3/16英寸的通孔，既可以穿入绑带把热像仪固定在管道、脚手架这类异形结构上，也可以挂在安全带上随身携带，避免作业过程中设备滑落。外壳侧面预留了和热像仪充电口、数据导出接口对应的避让缺口，安装在外壳上的时候不需要拆下设备就能直接插线充电或者导出测温数据，缺口边缘做了圆弧倒角处理，不会刮伤数据线的外皮。

从实际使用的角度来说，这套结构最核心的优势是支持无支撑状态下的末端打印装配，也就是说不需要额外的支撑结构就能完成整个壳体的3D打印制作，打印完成后只需要去掉少量的打印毛刺就能直接使用，不需要做二次打磨或者粘接，对于需要快速制作适配固定件的一线从业者来说，能大幅缩短制作周期，也能减少支撑材料的浪费。壳体的壁厚做了均匀化设计，整体壁厚控制在2毫米，既保证了足够的结构强度，安装在三脚架上不会因为自重出现变形，也不会因为壁厚过大导致整体重量过高，增加支架的承重负担。壳体表面没有做多余的装饰性结构，所有的棱角都做了R1的圆角处理，拿取的时候不会割手，也不容易在磕碰的时候出现应力断裂。

在安装边界的设计上，这套结构充分考虑了热像仪的工作散热需求，壳体和热像仪机身之间预留了0.5毫米的均匀间隙，不会紧贴机身影响设备长时间工作的散热，镜头位置的避让孔比镜头外径大2毫米，既不会遮挡镜头视场角，也能在发生轻微磕碰的时候给镜头留出缓冲空间，避免镜头直接接触硬物被刮花。底部的安装螺纹孔和镜头光轴保持垂直，安装在三脚架上的时候，只要调平三脚架的云台，热像仪的镜头就能保持水平状态，不需要反复调整角度就能对准被测目标，能大幅提升固定点位测温的作业效率。
