步进电机运动控制操作面板结构设计

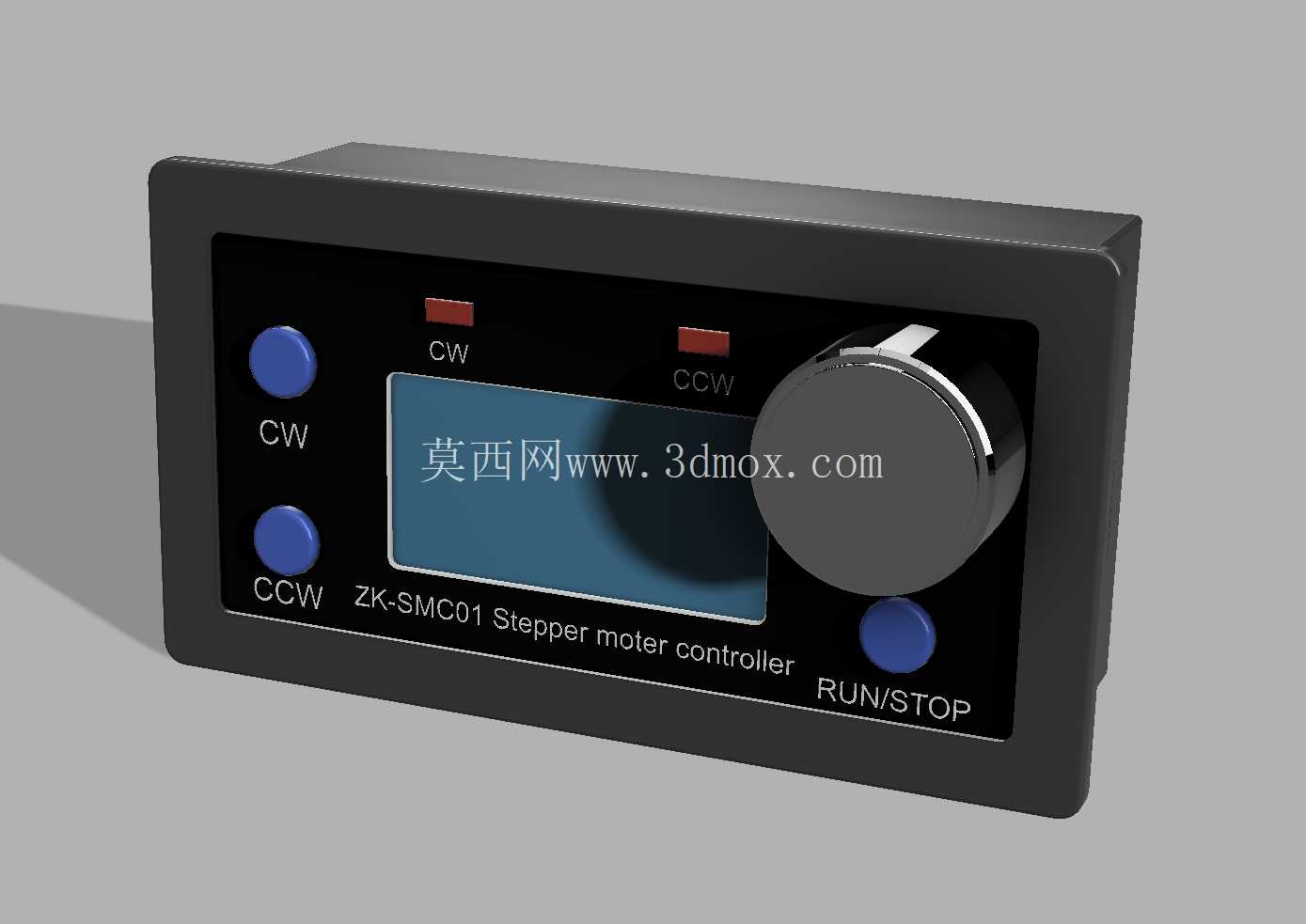

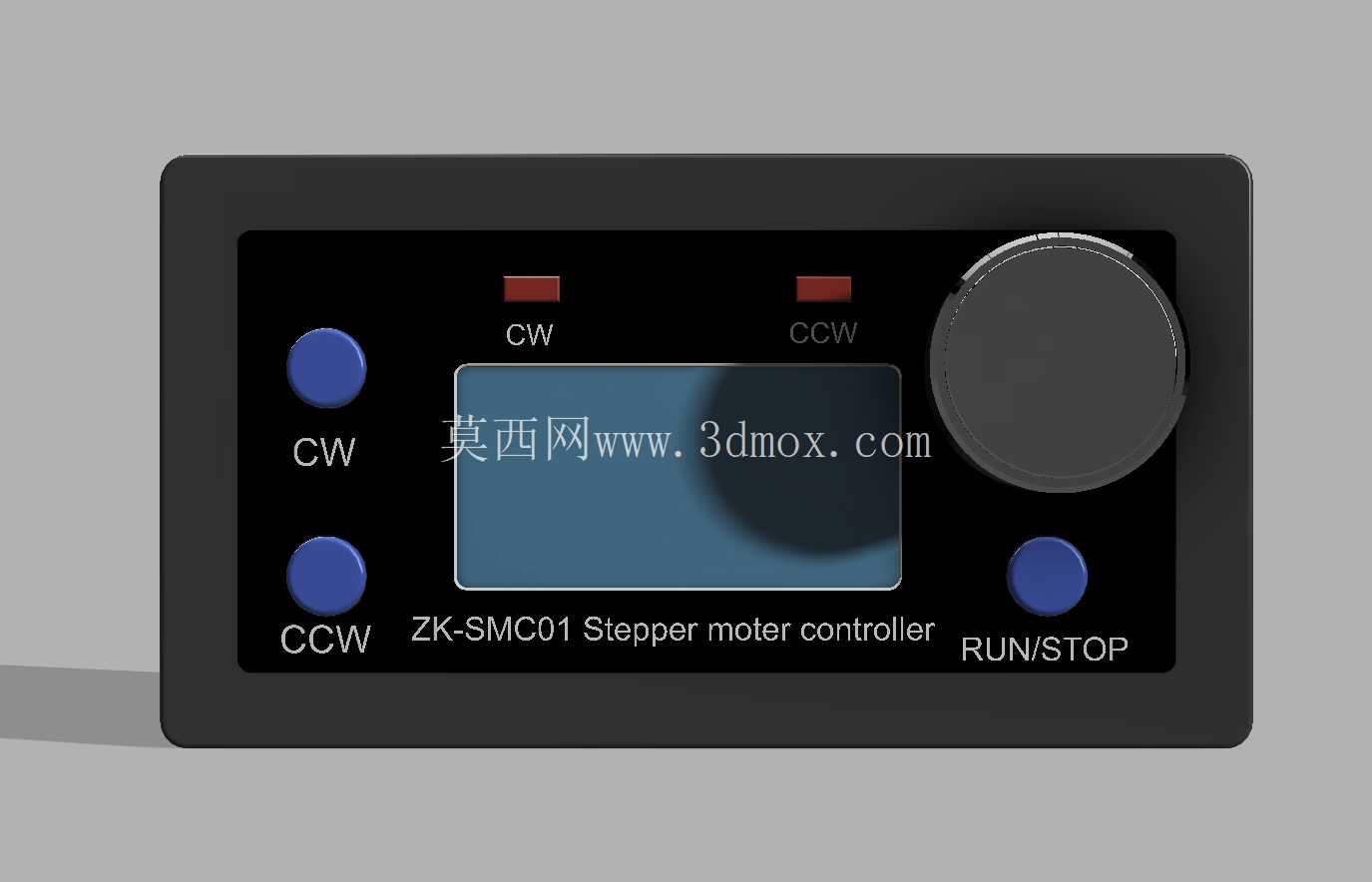

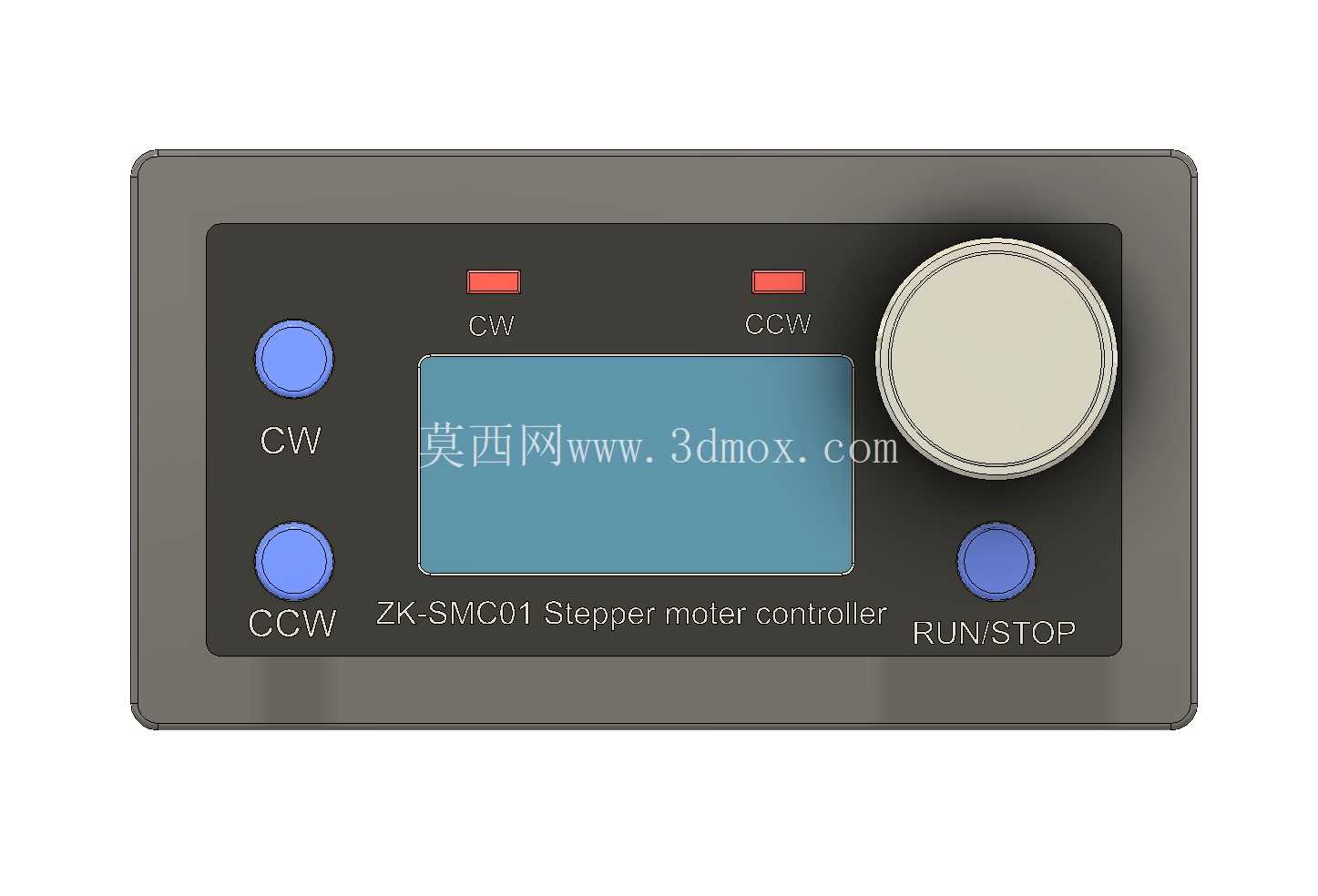

　　这款步进电机控制装置的面板设计，核心围绕小型自动化设备端的就地操作需求展开，在做结构排布时最先考量的是一线操作人员的操作逻辑，没有采用堆叠式的按键布局，而是将正转、反转的实体按键分置在显示屏左侧上下位置，对应面板上丝印的CW、CCW标识，操作人员无需低头细看按键标注，仅凭肌肉记忆就能快速触发正反转指令，减少设备调试阶段的误触概率。面板右侧的大直径调节旋钮做了防滑滚花边缘处理，旋钮的阻尼扭矩设定在0.15N·m左右，既不会因为设备运行振动产生自行偏移，也能保证单指旋转调节时的顺畅度，旋钮下方设置的RUN/STOP按键采用内凹式结构，比面板平面低1.2mm，避免日常清理面板或者挪动设备时误碰触发停机或启动。

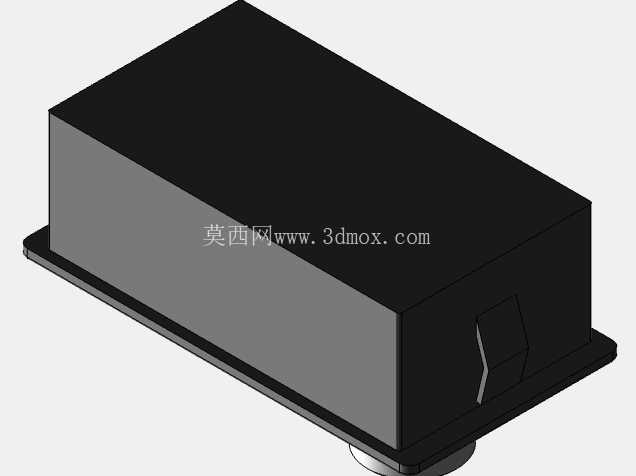

　　中间的显示屏区域做了2mm的下沉边框设计，能在车间多尘环境下减少灰尘在屏幕表面的堆积，同时屏幕周边的遮光檐结构可以规避车间顶部照明产生的屏幕反光，操作人员站在设备正前方1.2米处就能清晰读取屏幕上的转速、步数等运行参数。面板上方的两个状态指示灯分别对应正转、反转的运行状态，采用红色磨砂透光材质，点亮时光线柔和不刺眼，不会在昏暗的设备调试环境下造成视觉干扰。从安装边界来看，这款控制装置采用嵌入式安装结构，面板本体的外框做了1.5mm的圆角处理，避免安装时刮伤操作人员手部，背面的安装卡扣间距适配市面上主流的电控箱标准开孔尺寸，不需要额外做开孔改造就能直接替换同尺寸的老式步进控制器，面板与电控箱接触面预留了2mm宽的密封胶条安装槽，安装后可以达到IP54的防护等级，能够适配车间内有少量切削液飞溅、粉尘较多的安装环境。

　　在结构强度设计上，面板外壳采用ABS+PC混合材质注塑成型，正面的按键区域做了0.8mm的壁厚加强筋，日常操作时按键按压寿命可以达到百万次级，旋钮的转轴部分采用铜套嵌件结构，长期旋转调节不会出现塑料转轴磨损导致的旋钮晃动问题。实际应用场景中，这类控制器常被用在小型传送带的步进送料、点胶设备的位移轴控制、小型雕刻机的进给控制、3D打印设备的运动轴调控等场景，面板的操作逻辑完全贴合一线调试人员的使用习惯，不需要翻阅厚重的说明书就能快速上手：按下CW按键设备进入正转运行模式，按下CCW按键切换反转方向，旋转大旋钮可以实时调节电机运行转速，按下下方的RUN/STOP键就能快速切换运行与停止状态，屏幕上会实时反馈当前的运行参数，不需要外接额外的显示模块就能完成全部参数调试工作。

　　设计过程中特意将高频操作的旋钮和启停按键放在右手操作区域，正反转切换按键放在左手区域，符合大多数操作人员的操作习惯，长时间调试设备也不会产生手部疲劳，面板上的所有丝印标识都做了耐磨处理，长期擦拭也不会出现标识脱落模糊的问题。
