多孔螺栓紧固安装连接板结构设计

在各类机电设备组装、工装夹具搭建、金属结构拼接的现场场景里，螺栓紧固的连接板是最常被用到的基础连接件，这类零件看似结构简单，却直接决定了连接部位的载荷传递效率、长期使用的抗松动性能，以及后期维护拆装的便捷性。这款带螺栓组的安装连接板，核心用途是实现两个平行金属构件面之间的刚性固定，常见于通讯设备机架拼装、小型自动化设备台板固定、低压配电柜内部安装梁连接等场景，能够承受垂直板面的静载荷以及平行板面的剪切力，适配需要频繁拆装调整的设备组装环节。

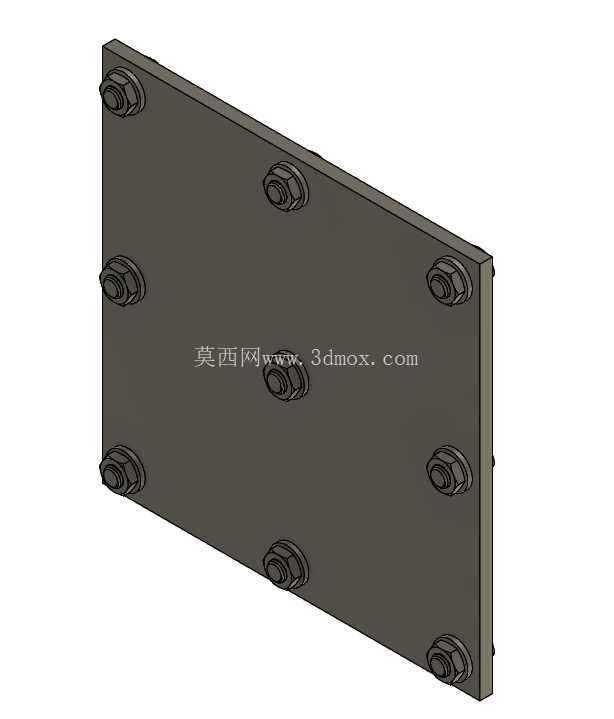

从功能特性来看，整块板采用平直矩形钢板作为基体，板面上按照对称排布规则设置了多组螺栓安装位，每个安装位都配套了外六角螺栓与平垫圈，螺栓从板的一侧穿入，拧紧后能够在板的另一侧形成足够的压紧力，让被连接的两个构件面紧密贴合，避免出现间隙导致的连接松动、应力集中问题。对称排布的螺栓孔位，能够让每个螺栓承受的载荷尽量均匀，不会出现局部螺栓受力过大提前失效的情况，八组螺栓的排布密度，既能够满足中等载荷下的连接强度要求，又不会因为孔位过多导致板体自身的结构强度被削弱。

设计思路上，这款连接板没有采用复杂的异形结构，完全围绕实用化的安装需求展开：首先板体的边缘做了轻微的倒角处理，避免安装过程中锐边划伤操作人员，也能减少板体边缘的应力集中点；螺栓孔的孔径比配套螺栓的公称直径大0.2mm，预留了足够的安装调整余量，即使现场安装时两个被连接件的孔位存在微小的加工误差，也能顺利穿入螺栓完成装配，不会出现孔位对不上无法安装的问题。每个螺栓配套的平垫圈，一方面能够分散螺栓头对板体面的压应力，避免拧紧时螺栓头压伤板体表面，另一方面也能在一定程度上起到防松的作用，减少设备运行振动导致的螺栓回转松动。

从安装边界来看，这款连接板的整体厚度适配M6规格的外六角螺栓，螺栓拧紧后突出板体表面的高度不超过5mm，不会在安装后形成过高的凸起，避免干涉周边其他零部件的布置；板体的长宽尺寸按照螺栓排布的边距要求设计，最外侧的螺栓孔中心到板边缘的距离保持在螺栓公称直径的2倍以上，保证拧紧螺栓时板体边缘不会出现开裂、变形的问题。安装时只需要将连接板贴合在两个需要连接的构件对接处，对齐孔位后穿入螺栓，按照对角线顺序依次拧紧每个螺栓，就能保证整个连接面的压紧力均匀，不会出现局部贴合不严的情况。

在实际工程应用中，这类连接板不需要额外做复杂的表面处理，常规的发黑处理就能满足普通室内场景的防锈需求，如果是在潮湿或者有腐蚀的环境下使用，也可以更换为镀锌板材质或者不锈钢材质的板体与螺栓，适配不同的使用环境。不同于焊接固定的连接方式，采用这种螺栓连接板的结构，后期设备需要调整、拆解搬迁时，只需要拧下螺栓就能完成拆卸，不会对被连接的构件造成不可逆的损伤，重复利用率高，非常适合小批量设备试制、教学实训类的结构组装场景，能够让使用者快速理解螺栓组连接的载荷分布规律、拧紧顺序对连接可靠性的影响，也能作为基础结构件用于各类非标设备的框架搭建中。
