细线加工用微型手动弯线工装结构

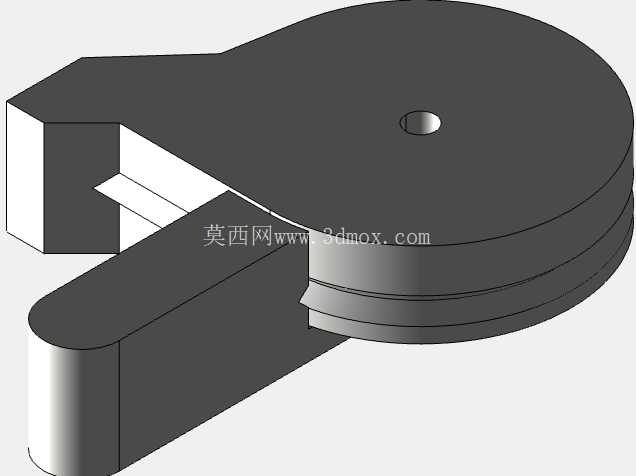

　　日常线束加工、电子装联、首饰打样这类场景里，经常会遇到直径0.1mm到1mm不等的细金属线材弯折需求，这类线材刚性弱，徒手弯折很难保证弯折角度一致、弯折处圆角均匀，还容易在弯折位置留下钳口压痕，甚至直接把线材夹断，不少从业者之前会用尖嘴钳配合简易靠模来做这类操作，但批量加工时一致性差，遇到需要弯折特定圆弧、小角度折线的需求时，靠模调整也十分麻烦。这款微型弯线工装就是针对这类小直径细线的弯折需求设计的，整体结构紧凑，主体采用圆盘式基座搭配悬臂式定位结构，圆盘中心设置有定位销轴孔，可根据待加工线材的直径更换不同直径的定位销轴，来控制弯折处的内圆角大小，避免弯折处出现应力集中的死折，对于需要反复弯折的线材来说，合理的弯折圆角能大幅降低线材断裂的风险。

　　悬臂结构上设置有可调的线材限位槽，槽宽略大于常用细线的直径范围，加工时将线材穿入限位槽，端部抵靠在中心定位销轴上，转动悬臂即可完成指定角度的弯折，整个操作过程不需要施加过大的握力，单手即可完成操作，适合在桌面工位上长时间使用。从安装边界来看，这款工装的圆盘基座直径控制在50mm以内，悬臂伸出长度不到40mm，整体厚度不超过20mm，不需要额外的固定安装结构，直接放置在工作台面上即可使用，也可以根据工位需求在基座底部加装磁吸座，吸附在钢制工作台面上防止操作时移位，不会占用过多的工位空间，对于空间紧张的电子装联流水线、首饰打样工作台都十分适配。

　　设计过程中特意简化了多余的调节结构，没有设置复杂的角度刻度盘，而是依靠操作人员的目视配合常用的角度样板来控制弯折角度，一方面是因为细线弯折的阻力很小，不需要复杂的锁紧结构来提供力矩，另一方面简化结构后工装的故障率极低，日常使用只需要定期清理限位槽内的金属碎屑即可，不需要专门的维护保养。和市面上常见的大型弯线机不同，这款微型工装不需要电源气源，也不需要复杂的参数调试，拿到手就可以直接使用，适合小批量多品种的线材加工场景，比如电子样机试制阶段的线束打样、手工首饰制作时的金属丝线弯折、模型制作时的金属线材造型加工，甚至是钓鱼爱好者自制钓组时的鱼线钢丝弯折都能适用。结构上的受力路径也做了针对性优化，悬臂和圆盘基座的连接位置做了加厚处理，弯折时的受力直接传递到整个圆盘基座上，不会出现悬臂断裂的情况，限位槽的边缘做了倒圆角处理，穿线时不会刮伤线材表面的镀层，对于镀锡铜线、镀金引线这类表面质量要求高的线材十分友好，不会在加工过程中破坏线材的表面防护层。中心定位销轴采用快拆式设计，更换不同直径的销轴只需要直接拔出插入即可，不需要工具辅助，几秒钟就可以完成切换，适配不同弯折半径的加工需求，销轴的端面和圆盘表面齐平，不会突出刮伤操作人员的手部，操作时的安全性也有足够保障。

　　在实际使用过程中，针对不同材质的线材，比如紫铜线、弹簧钢丝、镍铬合金丝，只需要调整转动悬臂时的施加速度，就可以避免线材回弹导致的角度偏差，对于回弹量较大的弹簧钢丝，可以在弯折到目标角度后稍微多过弯1到2度，回弹后刚好达到需要的角度，操作熟练后弯折角度的误差可以控制在2度以内，完全满足小批量加工的精度要求。和尖嘴钳弯折相比，这款工装弯折出来的线材弯折处圆弧均匀，没有夹痕，同一批次的线材弯折尺寸一致性好，不需要后续的修整打磨，能大幅提升细线弯折加工的效率，降低操作人员的劳动强度，尤其是在需要连续弯折多个相同角度线耳的场景下，加工效率比徒手用钳加工提升三倍以上。
