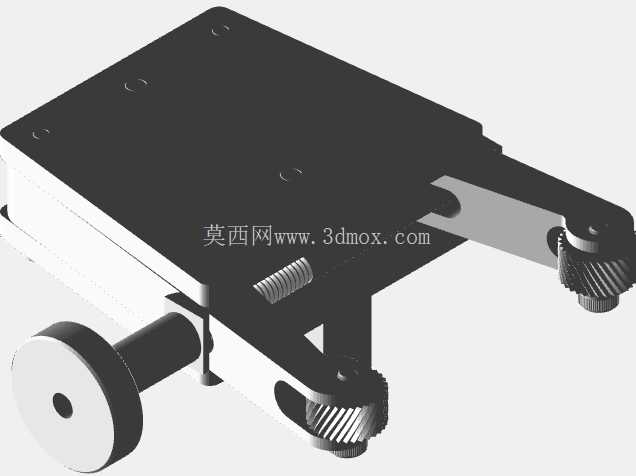

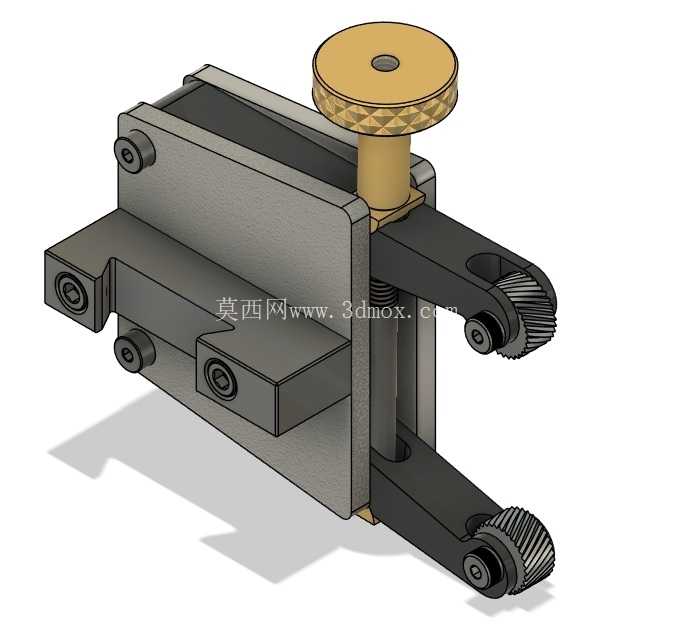

公制规格车床用灵敏滚花加工工装

在普通车床的小批量精密加工场景里，轴类、套筒类零件的外圆网纹、直纹滚花工序一直是容易出现废品的环节，传统单轮滚花刀容易出现压力不均、纹路错位、工件被顶弯的问题，尤其是针对薄壁小直径工件的滚花加工，进刀量稍有偏差就会导致工件变形、纹路深浅不一，这套滚花工装正是针对这类加工痛点设计的适配结构。从实际使用场景来看，这套工装可以直接适配AXA规格的快换刀架，不需要额外制作过渡连接块，日常换型时只需要松开刀架的锁紧手柄就能完成装拆，和普通外圆车刀的换装流程完全一致，不需要重新打表找正刀体位置，能大幅缩短工序切换的辅助时间，在多品种小批量的机加工车间里，这种快换适配的设计能有效提升设备的有效作业率。

从结构功能上看，这套工装采用双轮对称施压的结构设计，两个滚花轮分别布置在工件轴线的对称位置，滚花加工时两个滚轮同时接触工件外圆，径向力相互抵消，不会像单轮滚花刀那样对工件产生单侧的径向顶推，即便是加工壁厚1mm以下的薄壁铝套、小直径细长轴，也不会出现工件被顶弯、薄壁变形失圆的问题。滚轮的安装轴采用高精度间隙配合设计，转动阻力小，滚花过程中滚轮随工件转动灵活，不会出现滚轮卡滞导致的乱纹、纹路撕裂问题，滚压出来的纹路清晰均匀，纹路深度一致性好，不需要后续的打磨修整工序。工装的主体安装板采用平直的基准面设计，和快换刀架的定位面完全贴合，安装后滚花轮的对称中心和车床主轴中心的重合度误差控制在0.02mm以内，不需要操作人员反复调整垫片来对中，对新手操作人员也十分友好，降低了滚花工序的操作门槛。

设计思路上，整套工装全部采用公制标准尺寸进行设计，所有的紧固件、滚轮轴、锁紧螺母都采用市面上通用的公制标准五金件，后期维护更换配件时不需要定制非标零件，车间的常规备件就能满足维修需求。工装的进刀调节采用细牙螺杆调节结构，调节旋钮上做了防滑滚花处理，转动调节螺杆时可以精确控制两个滚轮的进给量，每旋转一圈的进给量为0.5mm，操作人员可以根据不同的工件材质、纹路深度需求精确控制进刀量，避免进刀量过大导致的滚轮崩齿、工件变形问题。工装的整体外形紧凑，安装到车床刀架上之后不会和卡盘、尾座产生运动干涉，加工最短长度15mm的短轴类零件时也能正常作业，不会出现刀体碰撞卡盘的安全隐患。

从安装边界尺寸来看，工装的主体安装板厚度为12mm，宽度为65mm，总长度（含调节旋钮）为140mm，安装后滚轮的最低位置距离刀架安装面的高度为25mm，最高位置为55mm，可以适配主轴中心高在25mm-55mm区间的中小型普通车床、轻型台式车床，不需要额外加高或者降低刀垫。滚轮的外径为20mm，厚度为8mm，标准节距覆盖0.3mm-1.2mm的常用滚花节距，可以满足大多数五金零件、仪器配件、紧固件的滚花加工需求。工装的所有运动部件都设计了防尘结构，加工时产生的铁屑、切削液不会进入滚轮的转动配合面，日常维护只需要定期在注油孔滴入少量润滑油就能保证长期使用的精度，不会因为铁屑卡滞导致滚轮转动不灵活。在实际加工测试中，使用这套工装加工6061铝合金工件时，滚花后的纹路粗糙度可以达到Ra1.6，加工45号钢工件时纹路无毛刺、无崩边，相比传统单轮滚花刀，加工效率提升40%以上，废品率可以降低到1%以下，尤其适合仪器仪表零件、五金工具手柄、紧固件防滑位的滚花加工工序。
