小型数控铣床用接触式对刀检测装置

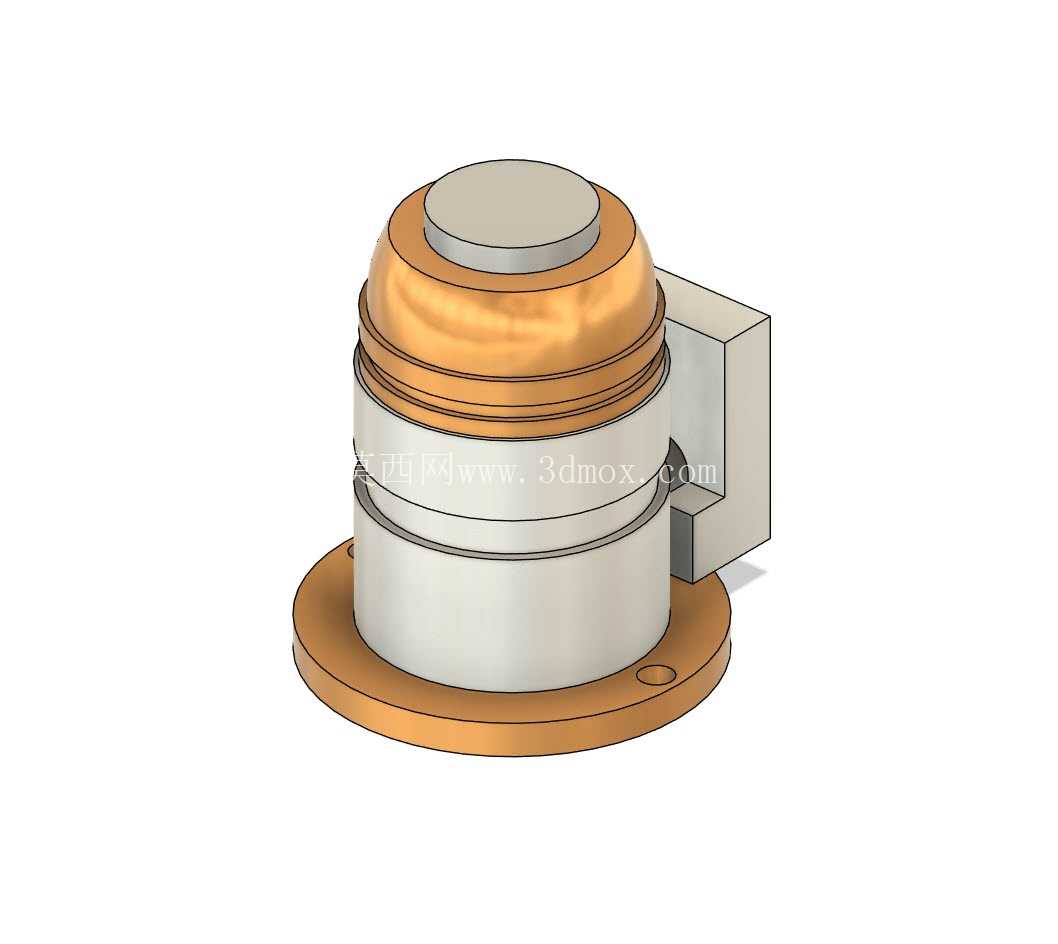

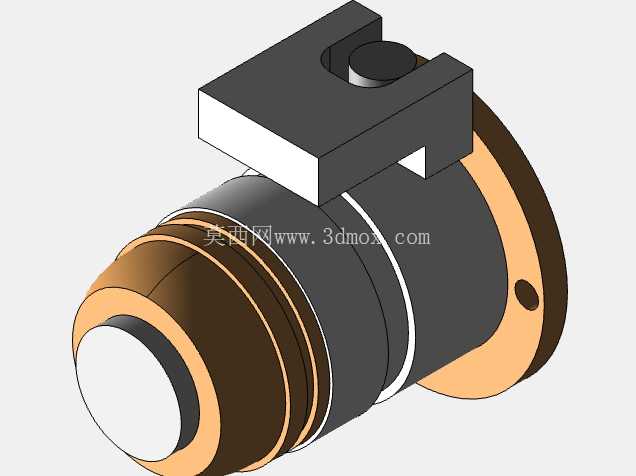

　　在小型数控铣床的日常加工场景里，刀具长度、径向磨损的快速校准，一直是影响单件小批量加工效率与精度的核心环节，尤其针对桌面级数控铣床这类多用于非标零件打样、小批量五金件加工的设备，传统靠塞尺、试切法对刀的操作，不仅占用大量有效加工时间，还容易因为操作人员的手感差异带来对刀误差，直接导致零件加工尺寸超差。这款接触式对刀装置，就是针对桌面级数控铣床的安装空间、使用场景做适配设计的检测部件，整体采用两段式柱体结构，下部为安装固定基座，上部为触发检测端，基座外圈做了台阶式定位设计，能够直接适配Tormach 1100mx这类桌面铣床的工作台T型槽安装位，安装时不需要额外制作复杂转接板，仅需通过基座上的沉头固定孔，就能完成在工作台指定位置的刚性固定，安装后整体突出工作台面的高度控制在合理区间，不会和加工行程内的主轴、夹具产生运动干涉。

　　从功能逻辑上看，装置核心是通过内部的微动触发结构，在主轴带动刀具下行接触检测端顶面的瞬间，向机床控制系统发送电平信号，系统自动记录当前主轴坐标位置，换算出当前刀具的长度补偿值，整个对刀过程不需要人工介入读数，重复定位精度能够满足小型零件0.01mm级的加工公差要求。上部触发端外围做了金属防护套设计，能够阻挡加工过程中飞溅的切削液、铝屑铁屑进入内部触发结构，避免切削杂物卡滞导致的触发失效或者信号误判，防护套表面做了硬质氧化处理，长期接触刀具端面也不容易出现磨损凹陷，能够长期维持检测基准面的平面度。

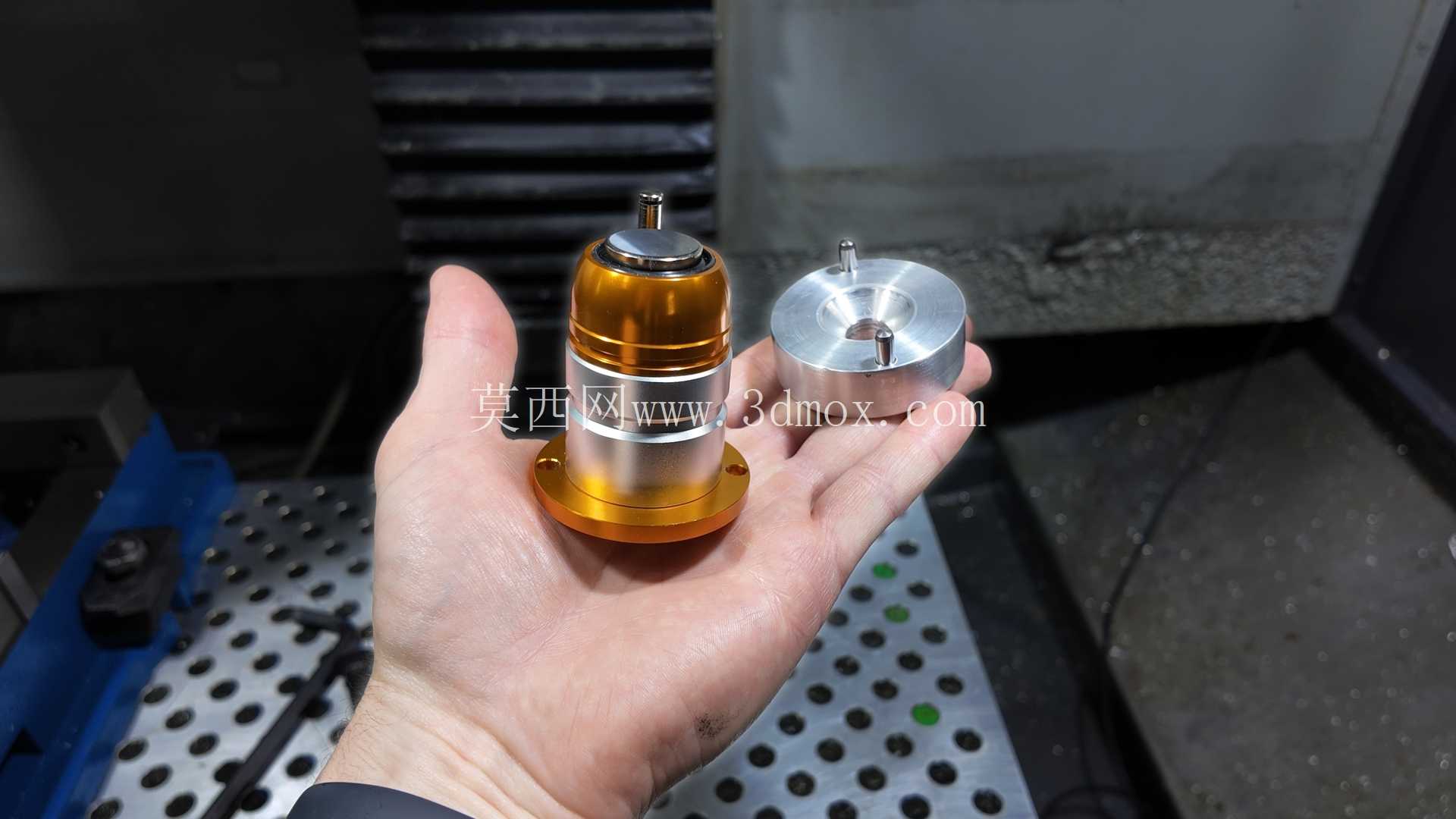

　　装置配套的圆形定位垫块，是针对不同悬长刀具的对刀场景设计的垫高附件，当加工中使用较短的端面铣刀、或者需要在夹具垫高状态下完成对刀时，可以将垫块放置在检测端顶面，扩展对刀的高度适配范围，垫块本身做了两面精磨处理，平行度控制在微米级，不会因为垫高引入额外的测量误差。从设计思路上看，这款装置没有追求工业级加工中心对刀仪的复杂功能，而是紧扣桌面级数控铣床用户的核心需求：安装便捷、触发可靠、成本可控，整体结构没有冗余的复杂传动部件，所有配合面都采用圆柱面定位，装配时不需要复杂的调整工序，用户拿到后只需要完成固定接线，就能直接纳入机床的对刀逻辑中使用。在实际加工场景中，不管是更换不同长度的立铣刀、钻头，还是加工过程中因为刀具磨损需要重新校准补偿值，都可以通过移动主轴到对刀装置上方，运行自动对刀宏程序完成检测，整个过程耗时不超过10秒，相比传统试切对刀的操作，能够大幅降低多刀具加工时的辅助时间占比，同时避免人工对刀时的主观误差。装置的接线端设置在基座侧面，走线方向可以顺着工作台T型槽排布，不会在主轴移动过程中剐蹭线缆，接口采用通用的常开式信号输出，能够适配绝大多数开源数控系统、小型商用数控系统的对刀信号输入要求，不需要额外配置信号转换模块。

　　考虑到桌面铣床的工作台面尺寸有限，装置基座的直径做了紧凑化设计，固定后占用的工作台面积很小，不会过多占用工件装夹的有效空间，即使是加工小型铝合金壳体、铜质电极这类零件，也不需要因为对刀装置的存在频繁调整装夹位置。触发端的顶面采用硬质合金材质镶嵌，长期反复接触高速钢、硬质合金刀具的端面，也不会出现压痕或者磨损，能够长期维持检测基准的精度稳定性，内部的触发结构做了预压弹力设计，只有当接触压力达到设定阈值时才会发送触发信号，能够避免切削液滴落、碎屑轻触带来的误触发问题。在安装边界上，装置要求固定位置的工作台面平面度不低于0.02mm，固定时需要保证基座底面与工作台面完全贴合，避免因为垫屑导致的装置倾斜，影响检测的Z向精度，安装完成后只需要首次校准检测面相对于机床坐标系的Z向高度值，后续使用中只要不移动装置位置，就不需要重复标定基准值。
