轮椅前方向盘安装固定金属框架结构

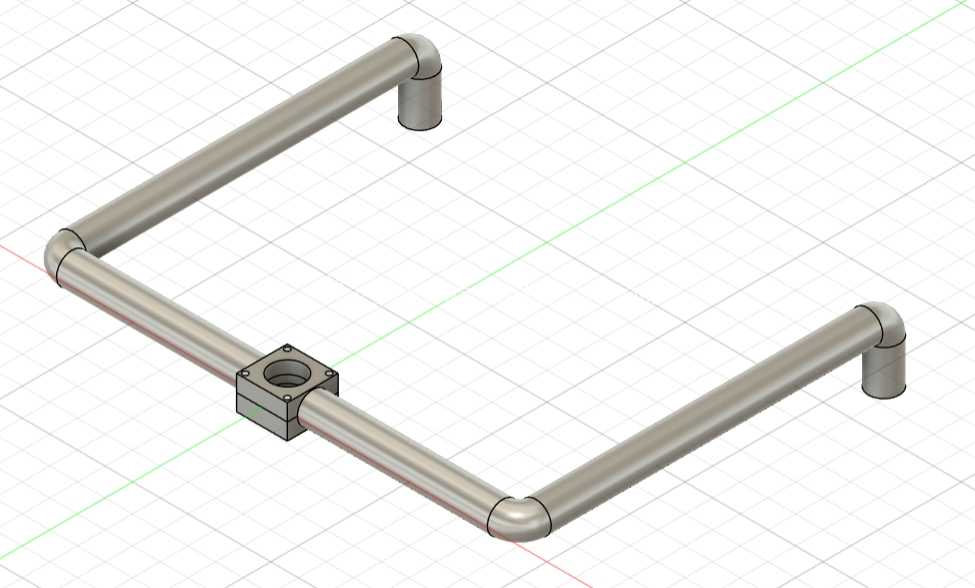

　　在康复辅具适配与轮椅改装的实际工程场景中，不少行动障碍用户存在上肢肌力不足、常规手轮圈操控费力的问题，加装前置方向盘式操控组件是常用的改装方案，而这类改装的核心难点就在于如何在不破坏原有轮椅主体结构、不额外占用过多腿部活动空间的前提下，实现操控组件的可靠固定，本次设计的金属框架正是为解决这一实际工程问题开发的专用安装载体。从结构设计思路来看，整个框架采用圆管弯折成型的主体结构，没有采用整块板材铣削的方案，核心考量是轮椅属于载人移动类辅具，对附加部件的重量敏感度极高，圆管结构在同等抗弯、抗扭截面系数下重量远低于实心结构或板材折弯结构，同时圆管表面无尖锐棱角，即便用户腿部在移动过程中意外触碰也不会造成磕碰损伤，符合康复辅具的安全设计要求。框架整体采用对称式U型布局，两侧的平行管段作为主要的承载梁，两端向下弯折的短管段是与轮椅原有前轮支架的对接接口，设计时特意将对接端的管径与轮椅原厂前轮支架的安装管径做了匹配，现场安装时不需要额外加工变径接头，直接通过管夹锁紧即可完成固定，能适配市面上多数常规手动轮椅的前轮支架安装间距，不需要对轮椅原有结构做打孔、焊接等不可逆改动，降低改装的施工门槛。

　　框架中部的方形连接座是整个结构的核心承载点位，所有来自前置方向盘的操控力矩都会通过这个连接座传递到两侧的管梁上，因此设计时特意将连接座设计为剖分式夹紧结构，不需要在圆管上焊接定位凸台，直接通过四个角的锁紧螺栓就能将连接座牢牢固定在管梁的指定位置，用户可以根据自身的臂长、坐姿习惯前后调整连接座的安装位置，适配不同身高、不同坐姿习惯的使用需求；连接座上方的法兰面预留了标准的安装孔位，孔位尺寸与市面上通用的方向盘转向轴安装底座完全匹配，不需要额外加工转接板就能直接完成方向盘组件的固定。

　　从安装边界尺寸来看，两侧管梁的间距控制在380mm，刚好避开普通成年用户乘坐轮椅时的腿部活动范围，不会出现搁腿、卡腿的问题；框架整体的安装高度距离轮椅座垫平面约120mm，既保证方向盘安装后处于用户手臂自然下垂可轻松操控的高度，又不会过低导致框架在轮椅过坎、上下小坡度时与地面发生剐蹭；两端向下弯折的短管段长度控制在65mm，锁紧后不会干涉原有前轮的转向动作，不会影响轮椅原有的转向灵活性。

　　在结构强度校核层面，设计时针对日常使用中最常见的单侧轮压上坎、转向时突然施加侧向力的工况做了受力模拟，圆管壁厚选用1.5mm的不锈钢管材，连接座采用压铸铝合金材质，整体可承受不低于150N·m的侧向弯矩，完全能满足日常使用中用户转向施力、上肢借力支撑的受力需求，不会出现框架变形、连接松动的问题。整个框架的所有弯折处都采用大圆弧过渡，没有应力集中的直角弯折点位，长期承受交变载荷也不会出现焊缝开裂、管材疲劳断裂的问题，表面做了拉丝钝化处理，日常使用中沾到水渍、汗渍也不会轻易生锈，后期维护只需要定期检查管夹与连接座的锁紧螺栓松紧度即可，不需要做特殊的防腐养护。实际落地测试中，这套框架安装完成后，前置方向盘的操控晃动量控制在2mm以内，转向力传递直接没有虚位，用户操控时不会因为框架形变出现转向滞后的问题，同时框架整体重量控制在1.2kg以内，不会给轮椅增加过多的额外负载，不会影响轮椅的推行轻便性。
