内燃机传动用分体式连杆结构设计

　　在往复式动力机械的传动链路里，连杆是衔接曲柄与活塞的核心受力构件，其结构合理性直接决定整套动力单元的运行寿命与动力传递效率，日常应用覆盖小排量通用汽油机、中小型柴油机、往复式压缩机等需要将直线往复运动转化为旋转运动的设备场景，部分工况下也可作为专用工装里的传力构件使用。这款连杆采用分体式大头设计，大头端为剖分结构，配套的轴瓦安装位预留了足够的配合公差带，安装时可直接卡合在曲柄销上，无需从轴端穿装，大幅降低了动力总成的装配难度，也为后续的检修维护留出了操作空间。

　　杆身采用工字形截面构型，并非等直径圆杆或者矩形杆设计，这种截面在相同截面积下拥有更高的抗弯截面模量，能够在往复运动产生的交变拉压载荷、惯性力矩作用下，将杆身的弯曲变形量控制在允许范围内，同时尽可能降低自身重量，减少高速往复过程中产生的惯性冲击，避免曲柄销与活塞销承受额外的附加载荷。小头端为整体式圆环结构，内部预留了衬套安装位，工作状态下通过活塞销与活塞组件连接，销孔的同轴度公差需要严格控制在0.02mm以内，否则运行过程中会出现偏磨，导致活塞销早期失效。

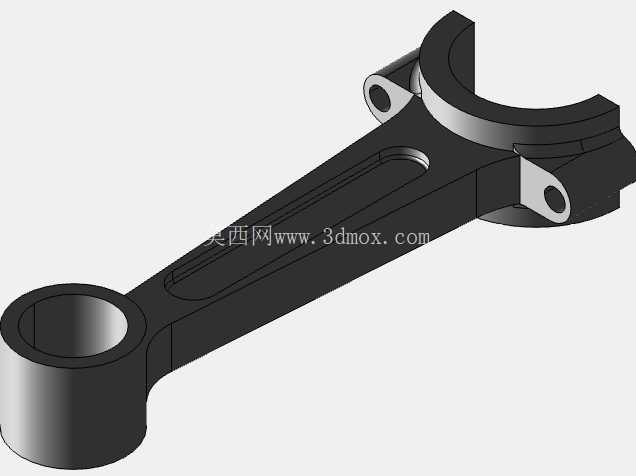

　　设计过程中需要重点校核几个关键边界：首先是大小头孔的中心距，这个尺寸直接决定了活塞的行程长度，一旦尺寸偏差超出阈值，会导致活塞运行到上止点时碰撞气缸盖，或是下止点时超出气缸行程范围；其次是大头端的剖分面定位结构，图中可见的两个侧置定位凸耳，是用来安装连杆螺栓、固定大头盖的，凸耳的安装孔位置需要与杆身轴线对称，避免螺栓拧紧后大头孔出现失圆，影响轴瓦的配合精度；另外杆身与大小头的过渡位置全部采用大圆角过渡，避免应力集中，因为连杆工作时承受的是高频交变载荷，应力集中位置很容易萌生疲劳裂纹，最终导致连杆断裂引发设备故障。

　　安装边界方面，大头孔的内径需要与配套曲柄销的直径保持过渡配合，轴瓦装配后需要保证合适的配合间隙，间隙过大会导致运行时产生冲击异响，间隙过小则会出现润滑不良烧瓦的问题；小头孔的衬套压装后，需要保证内孔与活塞销的间隙符合热膨胀要求，避免设备达到工作温度后出现销孔抱死的情况。杆身侧面设计的减重凹槽，并非单纯为了减少材料用量，凹槽的走向与杆身的应力流线保持一致，不会破坏杆身的整体受力结构，同时还能在连杆高速运动时减少空气阻力，对于高转速的动力设备来说，这类细节设计能够小幅提升动力响应速度。另外大头端的环形结构上预留的定位槽，是用来安装轴瓦定位唇的，防止轴瓦在孔内随曲柄销转动，堵塞润滑油道。整个连杆的受力分析需要覆盖最大爆发压力工况、最高转速惯性载荷工况两个极限场景，确保在最大压缩载荷下杆身不会发生失稳弯曲，在最大拉伸载荷下连杆螺栓不会出现塑性变形。日常选型适配时，除了核对中心距、大小头孔径这些核心安装尺寸，还需要确认连杆的重量分组，同一台动力设备上使用的多支连杆，重量差需要控制在规定范围内，否则曲轴运转时会出现不平衡量，引发整机振动。
