发动机油底壳支撑固定支架结构设计

在小型动力设备装配、维修以及自制动力单元搭建的场景中，油底壳密封失效导致的机油渗漏一直是困扰一线装配与运维人员的常见问题，不少自制电机、小型发动机总成在长期运行后，受振动、安装应力、壳体形变等多重因素影响，油底壳与缸体结合面容易出现密封间隙，轻则造成机油损耗、污染周边装配面，重则因机油缺失引发动力部件磨损报废。这款支撑结构正是针对这类实际工况痛点开发，核心作用是为油底壳提供额外的刚性支撑，分散结合面的受力载荷，减少因壳体形变、振动拉扯带来的密封失效风险。

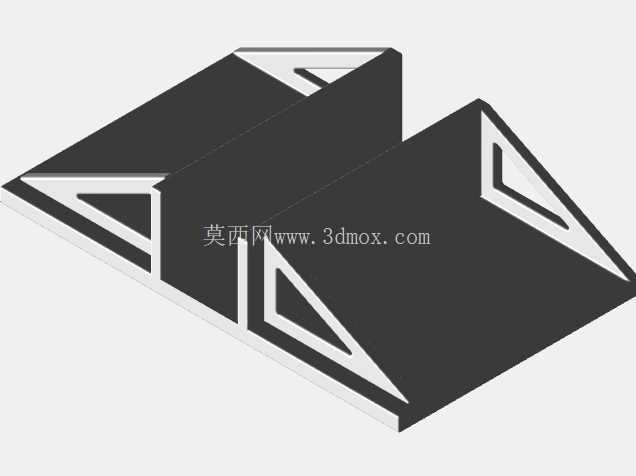

从结构设计逻辑来看，整个支撑件采用一体化弯折成型的结构思路，主体为双支撑面的槽型承托结构，两个承托平面分别对应油底壳的底部受力区域与侧部限位区域，相邻支撑面之间设置了三角形加强筋结构，这类加强筋沿支撑面的受力方向布置，不需要额外增加整体板材厚度，就能大幅提升支撑结构的抗弯折、抗形变能力，在承受发动机运行带来的持续振动载荷时，不会出现支撑面翘曲、形变导致的承托失效问题。支撑件的边缘做了折边处理，一方面可以消除板材裁切后的锐边，避免装配过程中划伤操作人员或者损坏油底壳表面的防锈涂层，另一方面折边结构也能进一步提升整个支撑件的结构刚性，减少长跨度支撑面的形变余量。

在安装边界的设计上，支撑件的两个承托平面的夹角与油底壳的安装贴合面角度完全匹配，装配时不需要对支撑件或者油底壳做额外的打磨、修配，支撑面与油底壳表面可以实现完全贴合，不会出现局部点接触导致的应力集中问题。支撑件的整体尺寸适配常规小型单缸发动机、自制改装电机的油底壳轮廓，安装时可以根据实际的固定需求，在支撑件的平面区域开设对应的安装孔位，既可以通过螺栓将支撑件与发动机周边的安装机架连接固定，也可以通过抱箍、绑带等方式将支撑件与油底壳紧固为一个整体，不会和发动机原有的安装结构、管线布局产生干涉。

实际使用过程中，这类支撑结构除了可以降低油底壳渗漏的概率，还可以在多台动力设备并排布置的场景中作为相邻部件的间隔固定座使用，当多台电机或者小型发动机集中安装在同一个机架上时，将该支撑件放置在相邻设备的油底壳之间，既可以对每台设备的油底壳形成独立支撑，也可以限制设备运行过程中的横向位移，避免相邻设备因振动产生碰撞、摩擦，提升整个动力单元的运行稳定性。支撑件的结构没有复杂的曲面或者异形结构，不管是采用板材弯折加工，还是通过3D打印制作小批量样件，都可以快速实现，加工门槛低，适配不同场景下的快速制作、改装需求。

从受力角度分析，该支撑结构的载荷传递路径非常清晰，油底壳的自重以及运行过程中产生的振动载荷，首先传递到与油底壳贴合的两个支撑平面上，再通过平面之间的三角加强筋将载荷分散到整个支撑件的主体结构上，最终传递到与机架连接的固定点位，整个载荷传递过程中没有应力集中的薄弱点位，长期承受交变载荷也不容易出现结构开裂、形变的问题。支撑面的接触面积经过优化，既保证了足够的接触范围来分散承托压力，避免压伤油底壳的薄壁壳体，也不会因为接触面积过大导致结构冗余、占用过多的安装空间，在狭小的设备安装舱内也可以顺利布置。
