双斜壁一体式支撑基座结构设计

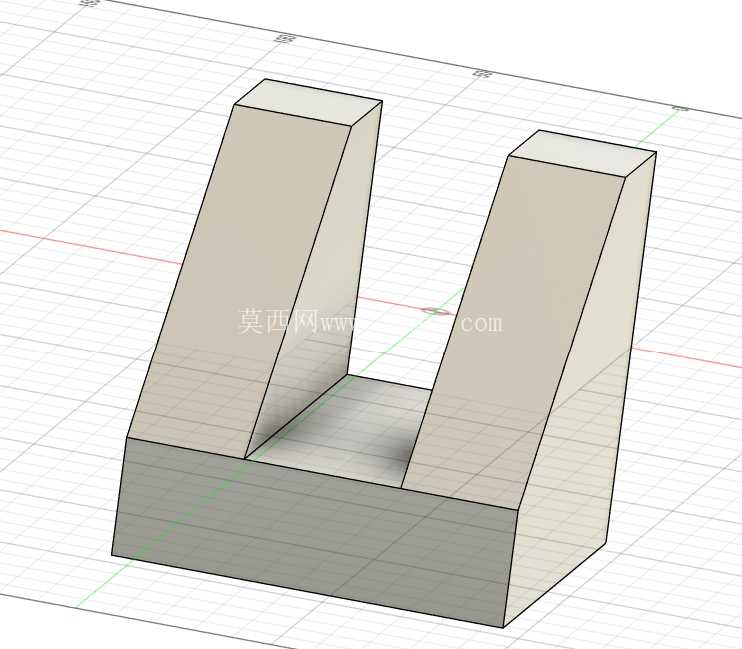

　　这款双斜壁一体式支撑基座，在轻型工装定位、小型工件承托场景中有着很广的适配空间，日常产线里做小型异形件的临时定位承托、检测工位的工件放置支座都能用到，不需要额外拼接组装，拿到就能直接适配安装面使用。从结构设计逻辑来看，底部采用整块平直矩形基座做承载主体，底面全程做平面度公差管控，和安装台面贴合时不会出现翘边、虚接的问题，能把上部承载的载荷均匀分散到整个安装接触面，避免局部应力集中导致基座变形或者安装面压损。两侧向上延伸的斜壁采用对称式布局，斜壁的倾斜角度经过反复校核，既保证了上部开口有足够的工件取放空间，又能让斜壁内侧形成稳定的V型定位面，针对轴类、小型块状工件可以实现自定心定位，不需要额外调整定位块位置就能快速完成工件放置。

　　斜壁和底部基座的衔接位置做了等壁厚过渡处理，没有出现壁厚突变的结构，不管是采用机加工一体铣削成型，还是采用注塑、3D打印工艺制作，都不会因为冷却收缩或者切削应力导致衔接位置开裂、变形，整个构件没有额外的拼接缝，整体刚性比装配式的同尺寸支座高出不少，承受侧向推力的时候不会出现拼接位松动错位的问题。从安装边界来看，底部基座的长宽尺寸控制在常规小型工装的适配范围内，安装孔位可以根据实际使用场景在基座平面上灵活布设，不会因为结构干涉导致无法固定；整体高度适配人工操作的舒适取放高度，不需要额外垫高就能直接在装配工位、检测工位使用，斜壁的厚度经过载荷校核，承受常规小型工件的重量时不会出现弯折变形，斜壁顶部做了小平面倒角处理，没有尖锐棱边，日常取放工件的时候不会刮伤工件表面或者操作人员的手套。

　　在实际使用场景里，这种结构的支座可以直接放在装配流水线的旁侧工位，用来临时放置待装配的小型轴类零件，斜壁的倾斜角度刚好让工件靠在壁面上不会滚落，比平直的放置台防滑落效果好很多；也可以固定在质检工位的台面上，作为小型异形件的检测定位座，因为是一体结构，反复取放工件也不会出现定位偏移，能减少每次检测前重新校准定位的时间。设计的时候特意规避了多余的加强筋结构，整个构件外表面都是规整平面，不管是铣削加工还是快速成型制作，都不需要复杂的工装夹具，一次装夹就能完成大部分面的加工，制作成本比带复杂曲面、多拼接结构的支座低不少，后期维护也很方便，表面沾了切削液、装配油污的时候直接擦拭就能清理干净，没有藏污纳垢的缝隙死角。

　　斜壁内侧的定位面没有做额外的防滑纹路，靠平面接触的摩擦力就能稳住常规重量的工件，如果需要承载更重或者表面更光滑的工件，也可以在斜壁内侧粘贴防滑垫片，基座本身的结构预留了足够的改装空间，不会因为加装附件导致结构干涉。整个构件的壁厚保持均匀一致，没有超薄或者超厚的局部结构，长时间承受静载荷的时候不会出现蠕变变形，环境温度在常规车间温变范围内也不会出现尺寸超差的问题，适配大部分普通工业车间的使用环境，不需要做特殊的表面防护处理就能直接使用。
