带螺纹尾柄机械式夹紧台钳结构

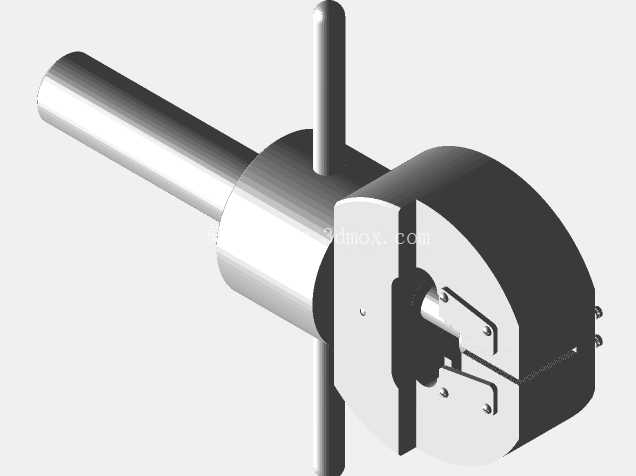

　　这款带螺纹尾柄的机械式夹紧装置，核心适配小型机加工工位、钳工修配工位、精密零件检测工位的工件夹持需求，区别于常规固定式台钳，其尾柄的螺纹结构可直接适配机床工作台T型槽、工装基板的螺纹安装孔，无需额外制作转接压板即可完成快速装夹，在多品种小批量的精密零件加工场景中，能大幅减少工装切换的辅助时间。从结构设计逻辑来看，整体采用对称式钳体布局，活动钳身通过内置的丝杆副实现进给，操作杆垂直布置于钳体中部，操作人员可从工位正面直接施加扭力完成夹紧动作，相比侧置操作杆的台钳，在狭小工位空间内的操作干涉量更小，适配桌面级加工设备、小型工装台的安装空间限制。

　　钳口部分采用分体式可更换结构，钳口工作面预留了沉头安装孔，可根据被夹持工件的材质、外形更换对应钳口垫块，比如夹持软质有色金属零件时可更换铜质钳口避免夹伤工件表面，夹持异形零件时可更换仿形钳口提升夹持稳定性，固定钳身与活动钳身的配合面采用燕尾槽导向结构，导向面经过磨削加工，保证活动钳身进给过程中的直线度，避免夹紧过程中出现钳口上翘、工件偏移的问题。尾柄部分的螺纹规格适配通用工装安装标准，螺纹段长度经过核算，可满足不同厚度工装基板的安装需求，安装时仅需在基板背面通过锁紧螺母即可完成钳体的固定，相比螺栓压板式的固定方式，钳体安装后的悬伸量更小，刚性更强，在承受铣削、钻孔等切削载荷时，钳体的振动量更低，可有效提升被加工零件的表面质量与尺寸精度。

　　从功能特性来看，这款机械钳依靠纯机械结构实现夹紧与锁止，无需液压、气动等辅助动力源，在无气源、无液压站的简易工位也可正常使用，维护成本极低，日常仅需定期对丝杆副、导向燕尾槽加注润滑脂即可保证操作顺畅，丝杆采用梯形螺纹设计，具备自锁特性，夹紧工件后不会因为切削振动出现松脱问题，夹紧力可通过操作杆的施加扭力灵活调整，适配从薄壁精密零件到小型钢件的不同夹持需求。在实际应用场景中，这类带安装尾柄的台钳常被用于小型钻床的工位夹持、钳工划线工序的工件固定、三坐标检测工位的零件装夹，也可作为自动化设备的末端夹持工装，通过尾柄螺纹直接安装在变位机、旋转工作台的输出端，配合设备完成工件的多工位姿态调整。

　　设计过程中针对钳体的受力变形做了针对性优化，钳身采用整体式结构设计，夹紧力作用点与钳体安装基准面的距离控制在合理范围内，避免夹紧过程中钳身出现过大的弯曲变形，钳口的开合行程经过合理规划，既满足常规小型零件的夹持范围需求，也不会因为行程过大导致钳体整体尺寸冗余，操作杆的长度经过人体工程学核算，操作人员单手即可施加足够的夹紧力，无需借助加力杆，避免因为夹紧力过大导致丝杆、钳身出现过载损坏。安装边界方面，尾柄的轴线与钳体安装基准面垂直，安装后钳口工作面与安装基板平面保持平行，钳体整体的外轮廓无突出的尖锐结构，在多工位密集排布的工装台面上安装时，不会与相邻工位的工装、刀具出现干涉，活动钳身的最大伸出量也做了限位设计，避免进给超程导致活动钳身从导向槽中脱出，提升日常使用的可靠性。
