三英寸工装虎钳夹持组件结构设计

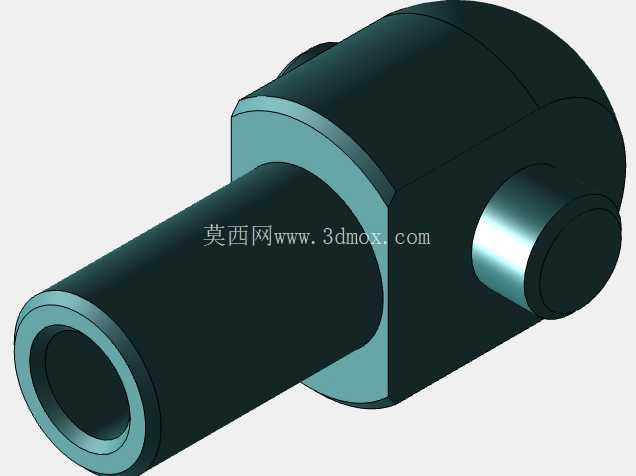

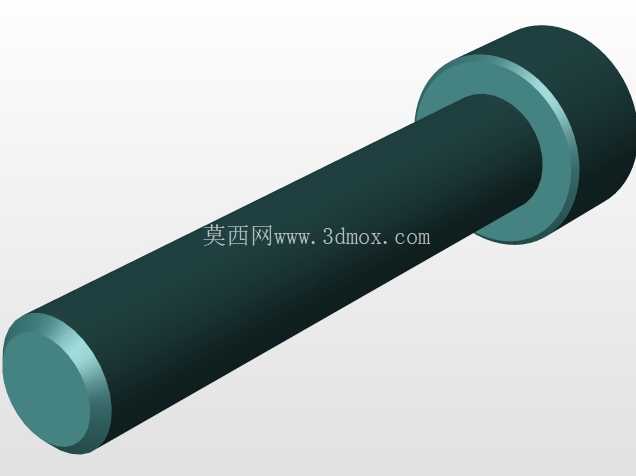

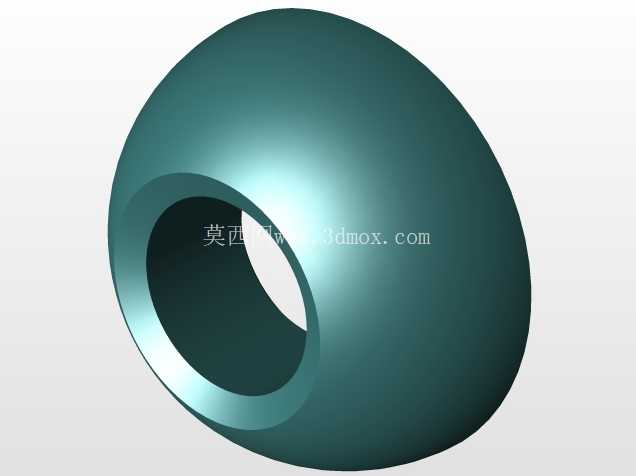

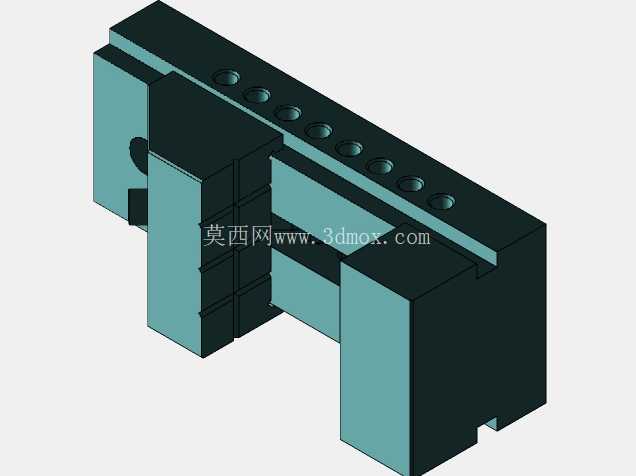

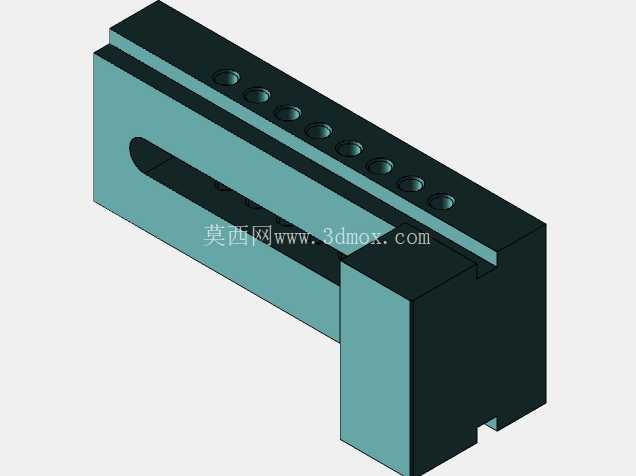

　　这套三英寸规格的虎钳夹持结构，是面向小型精密零件加工场景开发的工装组件，日常在台式钻床、小型铣床、精密磨床的工位上承担工件定位夹紧的核心作用，也可适配钳工台的手工修配、划线工序，解决小尺寸零件加工过程中装夹定位不稳、夹持行程不足的常见问题。从结构设计逻辑来看，整体采用分体式模块化布局，固定钳身与活动钳身的配合面做了高精度的平面研磨处理，配合间隙控制在0.02mm以内，避免夹持过程中出现钳口上翘、工件偏移的问题；钳身顶部等距排布的安装孔，可根据加工需求快速更换不同类型的钳口垫块，适配异形零件、薄壁零件的夹持需求，减少装夹变形。

　　活动钳身的驱动导轨采用内嵌式矩形导轨结构，相比外露式导轨能更好阻挡加工过程中的切屑、切削液侵入，降低日常维护的频次，导轨行程覆盖0到76mm的夹持范围，可满足绝大多数小型机械零件、电子结构件的装夹尺寸要求。在安装边界上，整个组件的底部预留了标准的T型槽安装位，可直接固定在常规的机床工作台、钳工台面上，不需要额外加工转接板，安装孔位的中心距符合通用工装的安装规范，能和多数同规格的台虎钳安装位互换，降低产线工装替换的改造成本。钳身主体采用高牌号铸铁一体铸造成型后做时效处理，消除内部铸造应力，避免长期使用后出现结构变形，夹持面做了淬硬处理，硬度达到HRC45-50，长期夹持硬质工件也不会出现钳口凹陷、磨损的问题。

　　实际应用中，这类小型虎钳除了常规的机械加工工位，也会在装配工位用来固定小型组件，完成销钉压装、螺丝紧固等装配工序，相比大型台虎钳，它的结构更紧凑，占用工作台面积更小，夹持精度更高，适合对装夹定位精度有要求的精密加工场景。设计过程中特意将活动钳身的受力点做了下沉处理，让夹持力的作用线和导轨支撑面处于同一水平面，夹紧工件时不会产生倾覆力矩，即使夹持较薄的片状零件，也能保证整个夹持面受力均匀，不会出现工件翘起、夹伤的问题。钳身侧面预留的辅助安装孔，可加装定位挡块、角度靠板等附件，拓展成简易的角度装夹工装，完成斜面钻孔、斜度磨削这类特殊加工工序，不需要额外采购专用角度工装，提升工装的复用率。

　　从三维建模的角度来看，整个结构的配合面都做了公差标注，固定钳身和活动钳身的导轨配合采用H7/g6的间隙配合，既保证活动钳身移动顺畅无卡滞，又不会因为间隙过大影响夹持精度；所有的棱边都做了R2的倒角处理，避免安装使用过程中划伤操作人员，也能减少应力集中，提升结构的抗冲击能力。在实际选型适配时，需要注意工作台的T型槽间距要和钳身底部的安装孔位匹配，若工作台槽距存在偏差，可通过加装过渡垫板来调整，避免强行安装导致钳身变形影响精度；日常使用时要定期给导轨接触面加注润滑脂，清理嵌入导轨缝隙的切屑，保证活动钳身移动顺畅，长期不使用时要在夹持面、导轨面涂抹防锈油，避免生锈影响配合精度。
