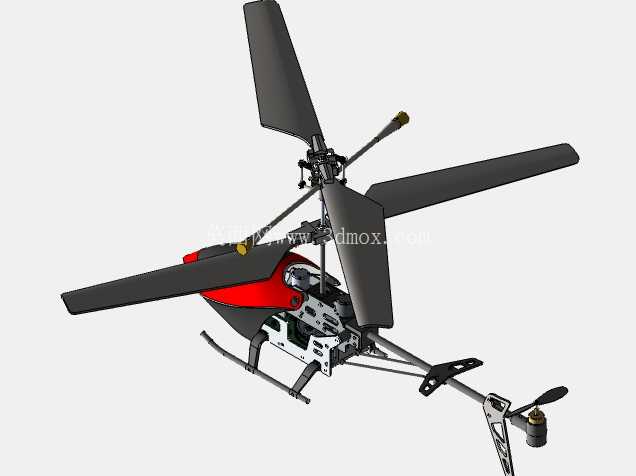

小型共轴双旋翼遥控直升机结构设计

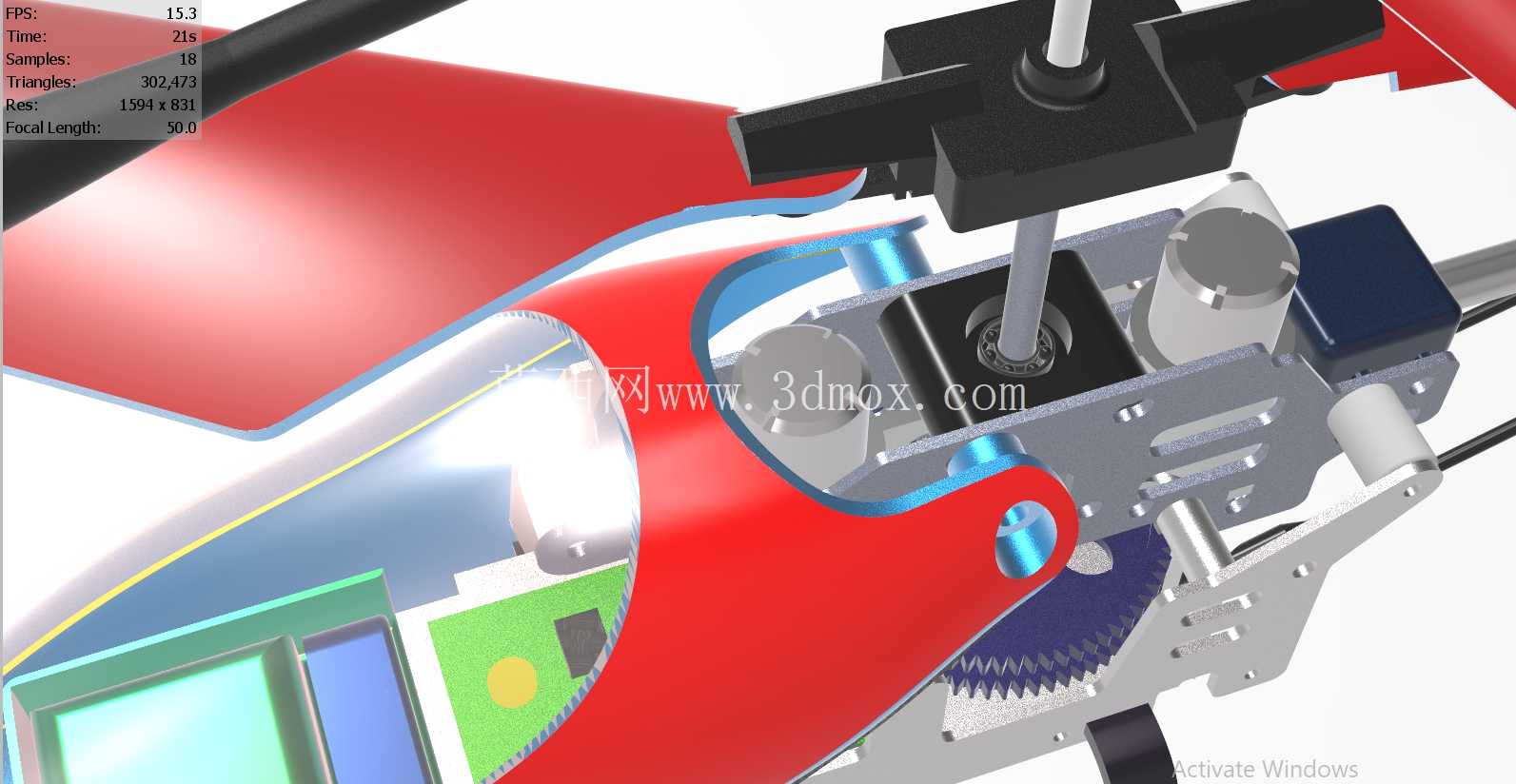

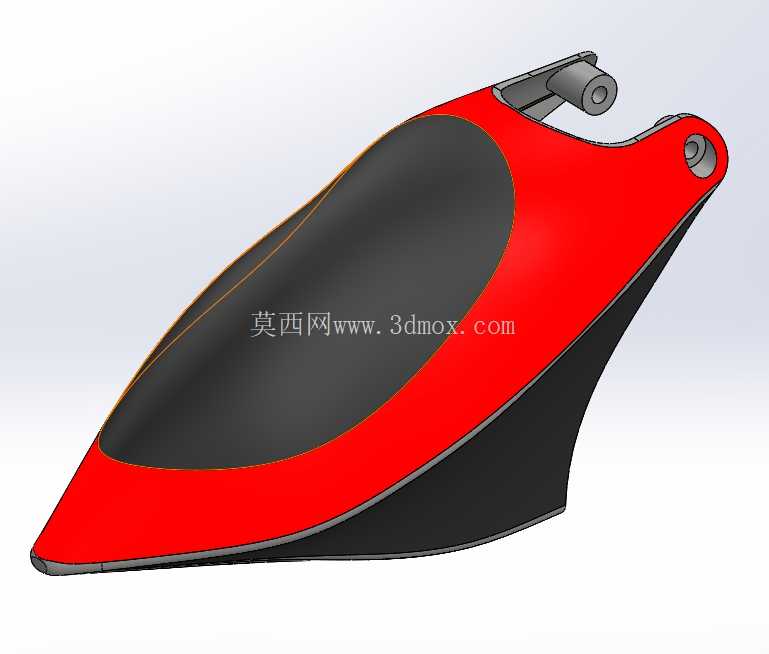

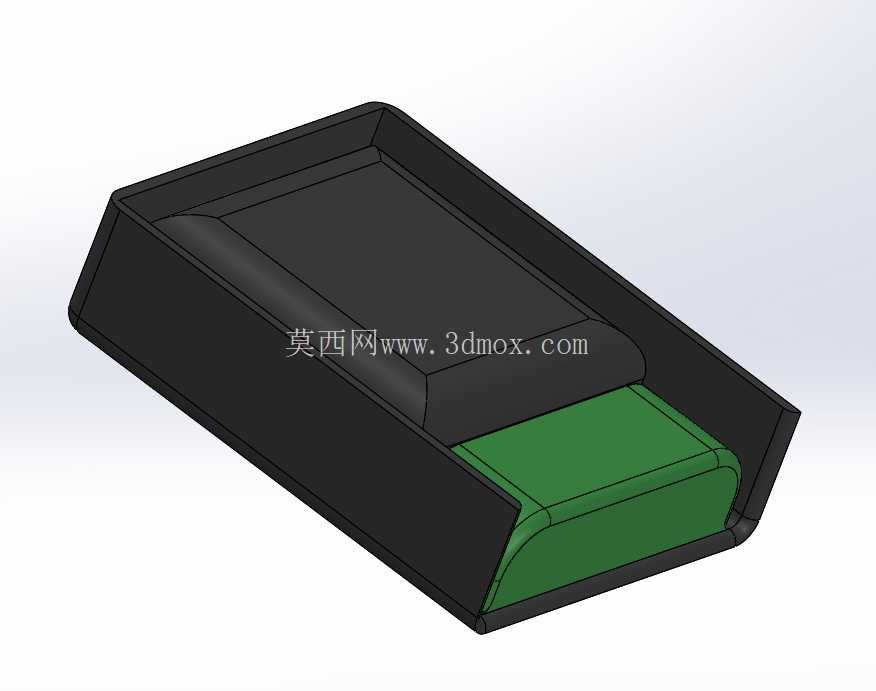

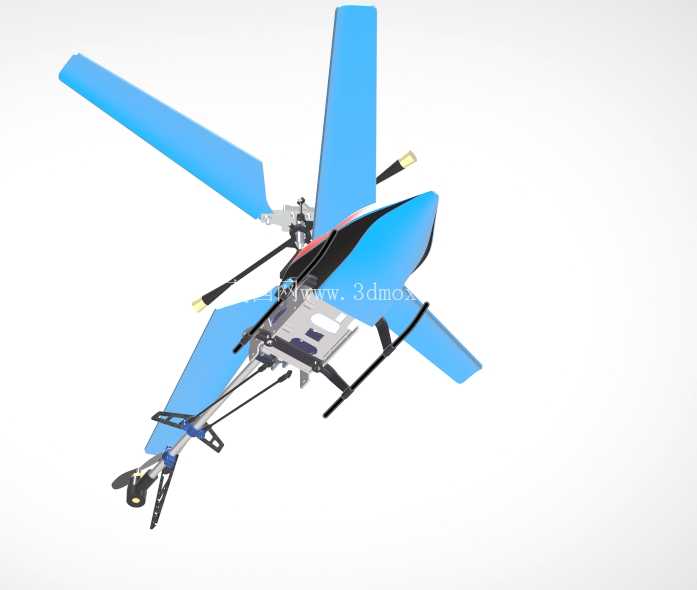

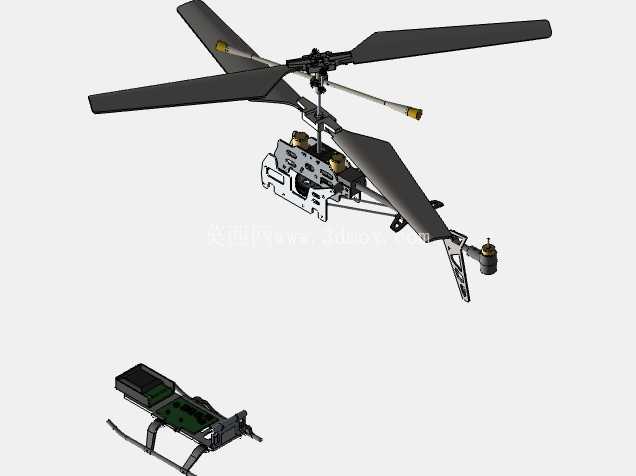

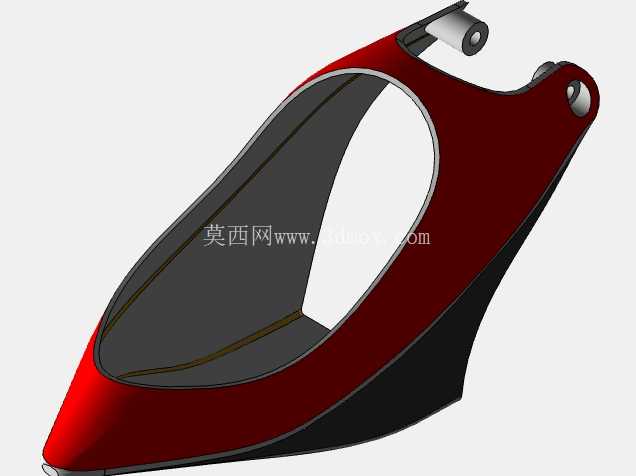

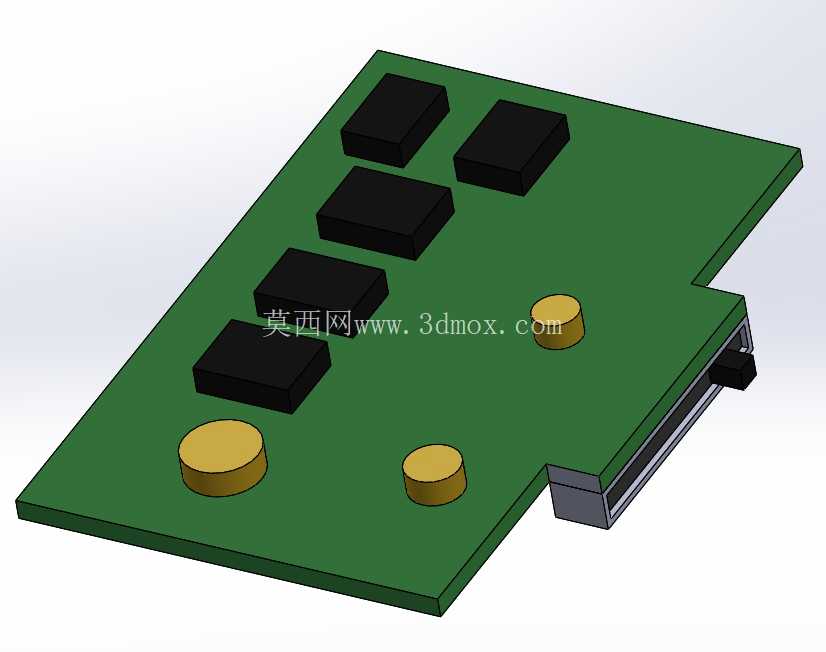

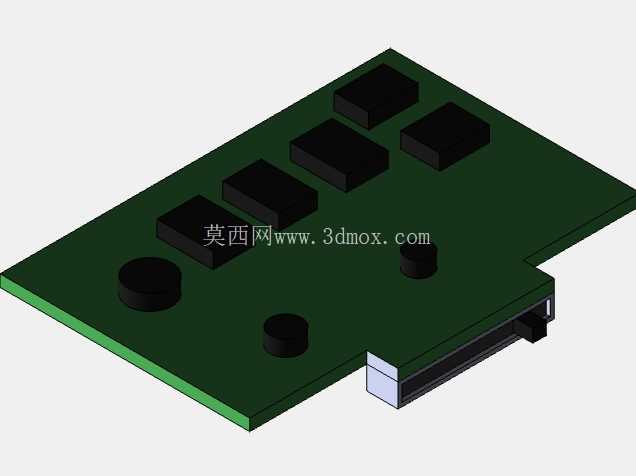

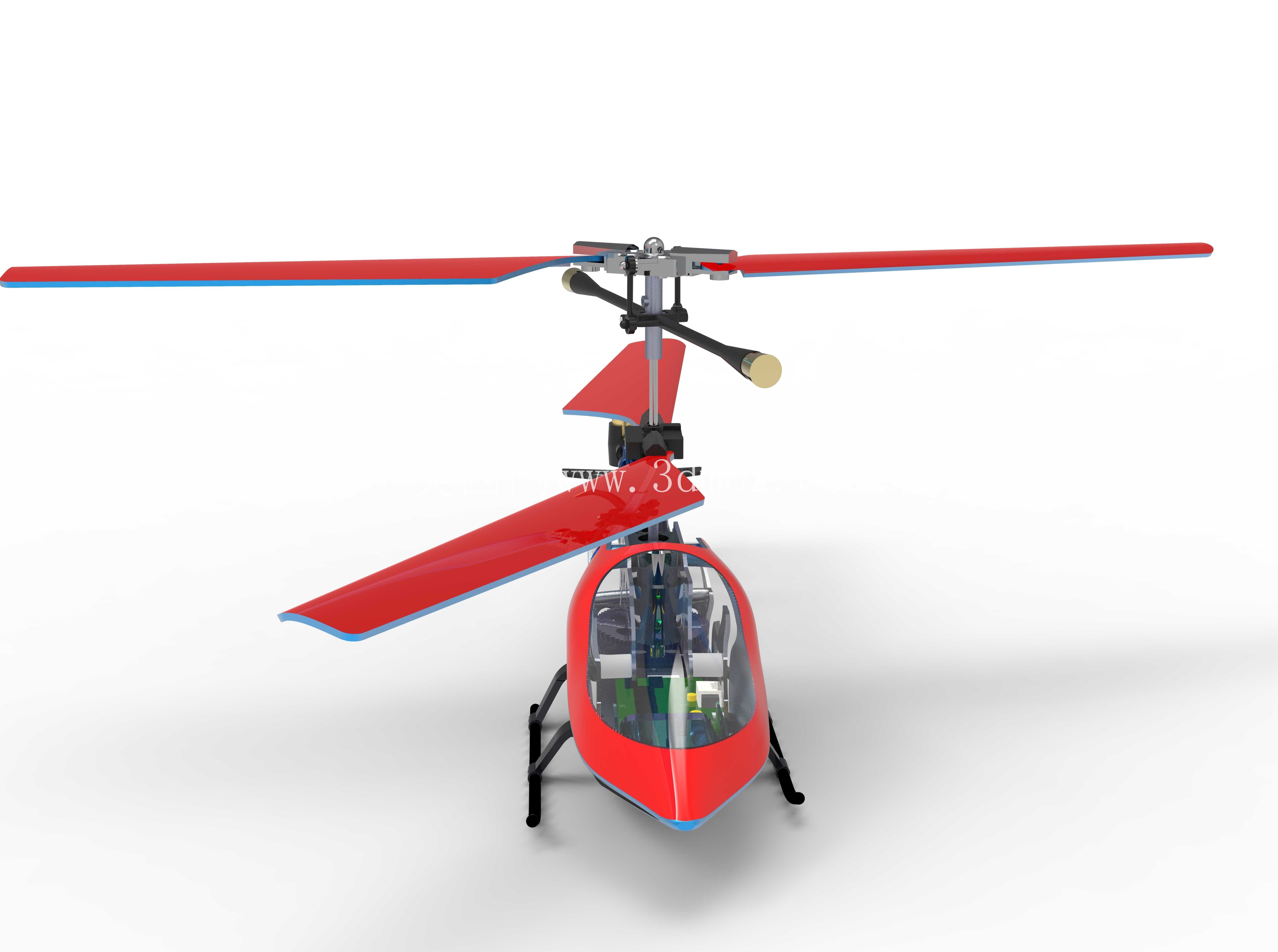

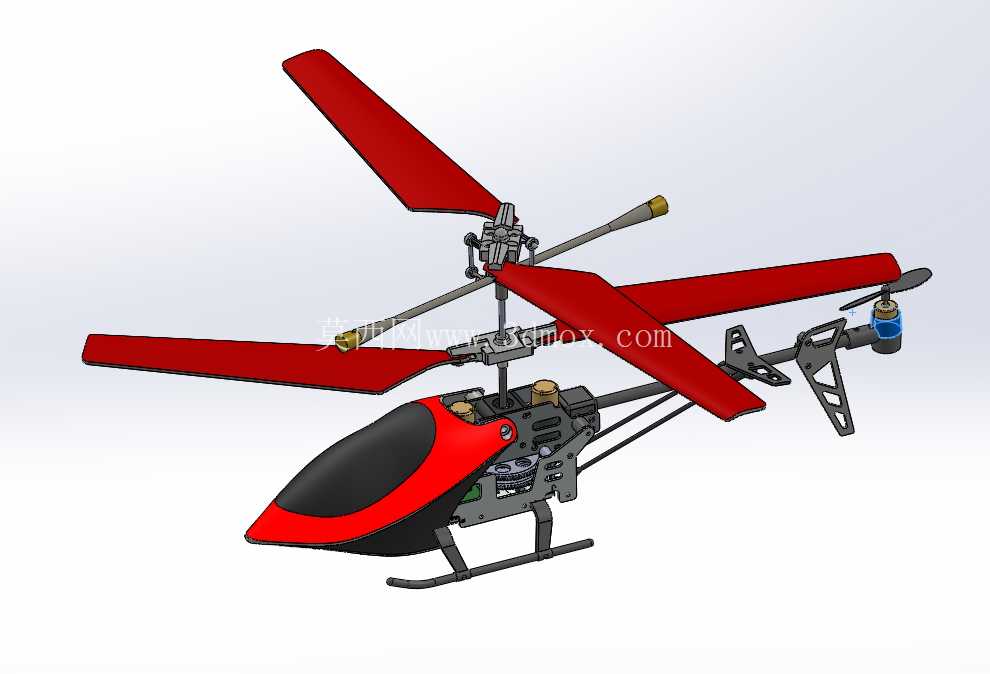

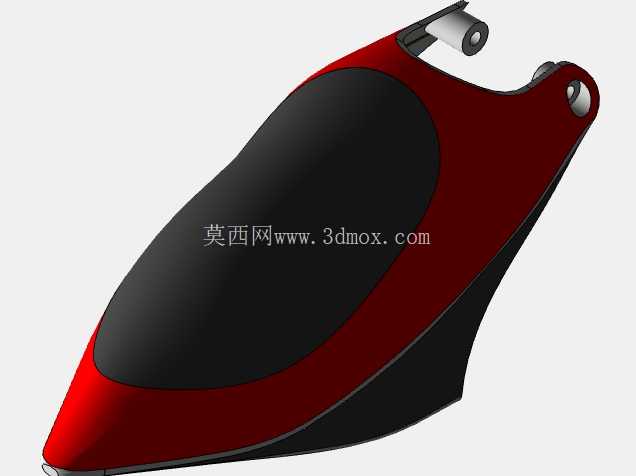

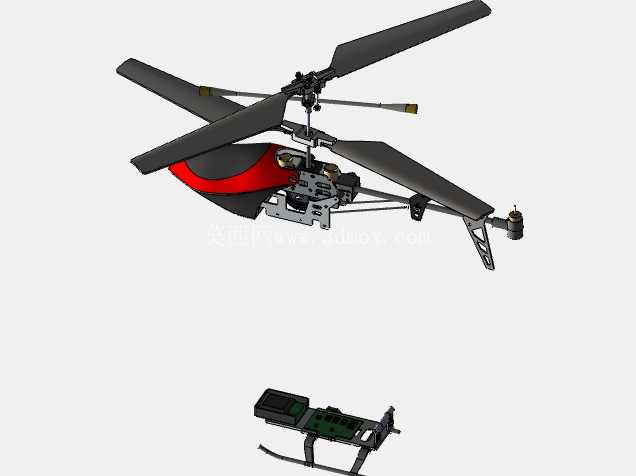

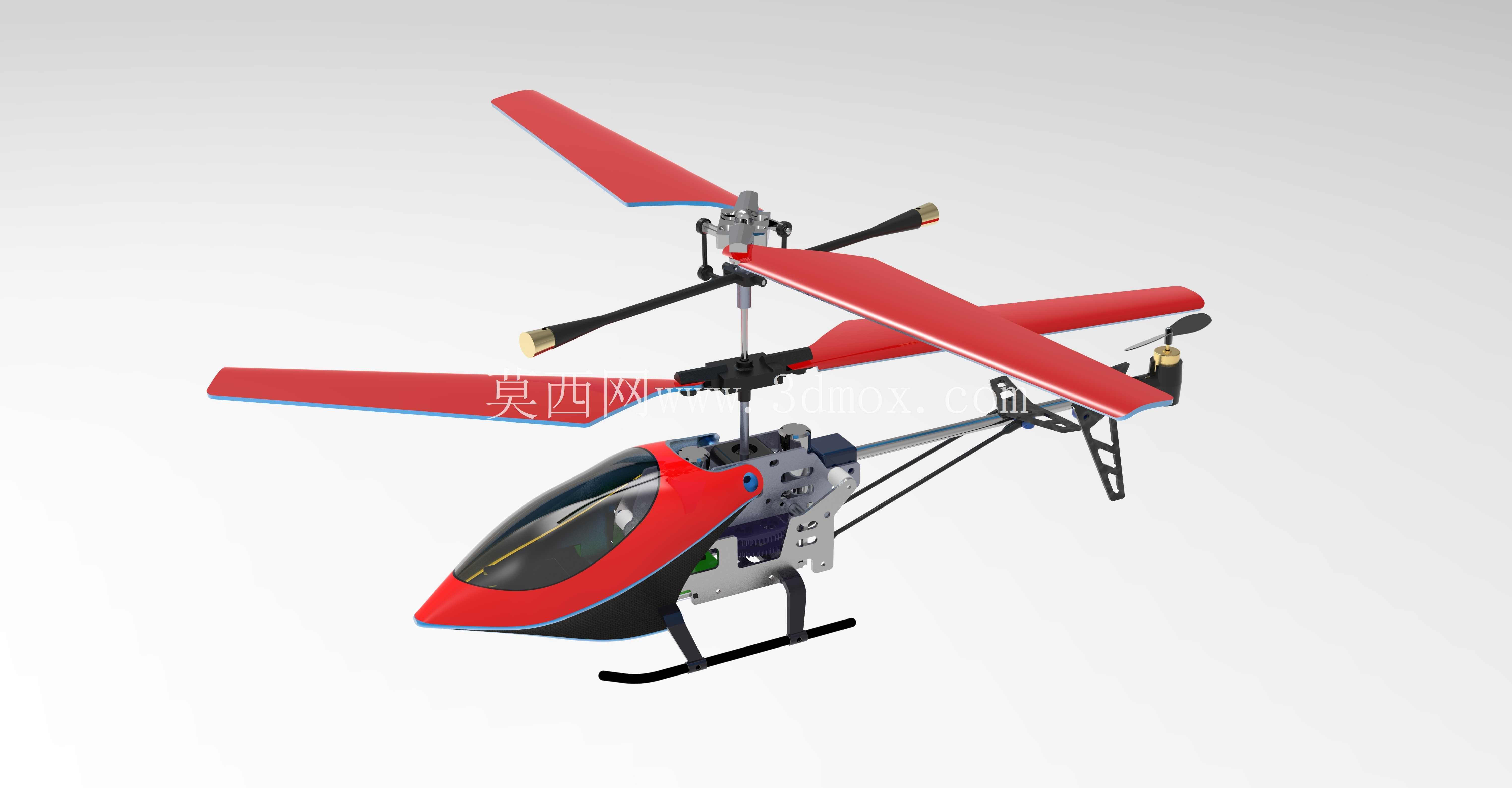

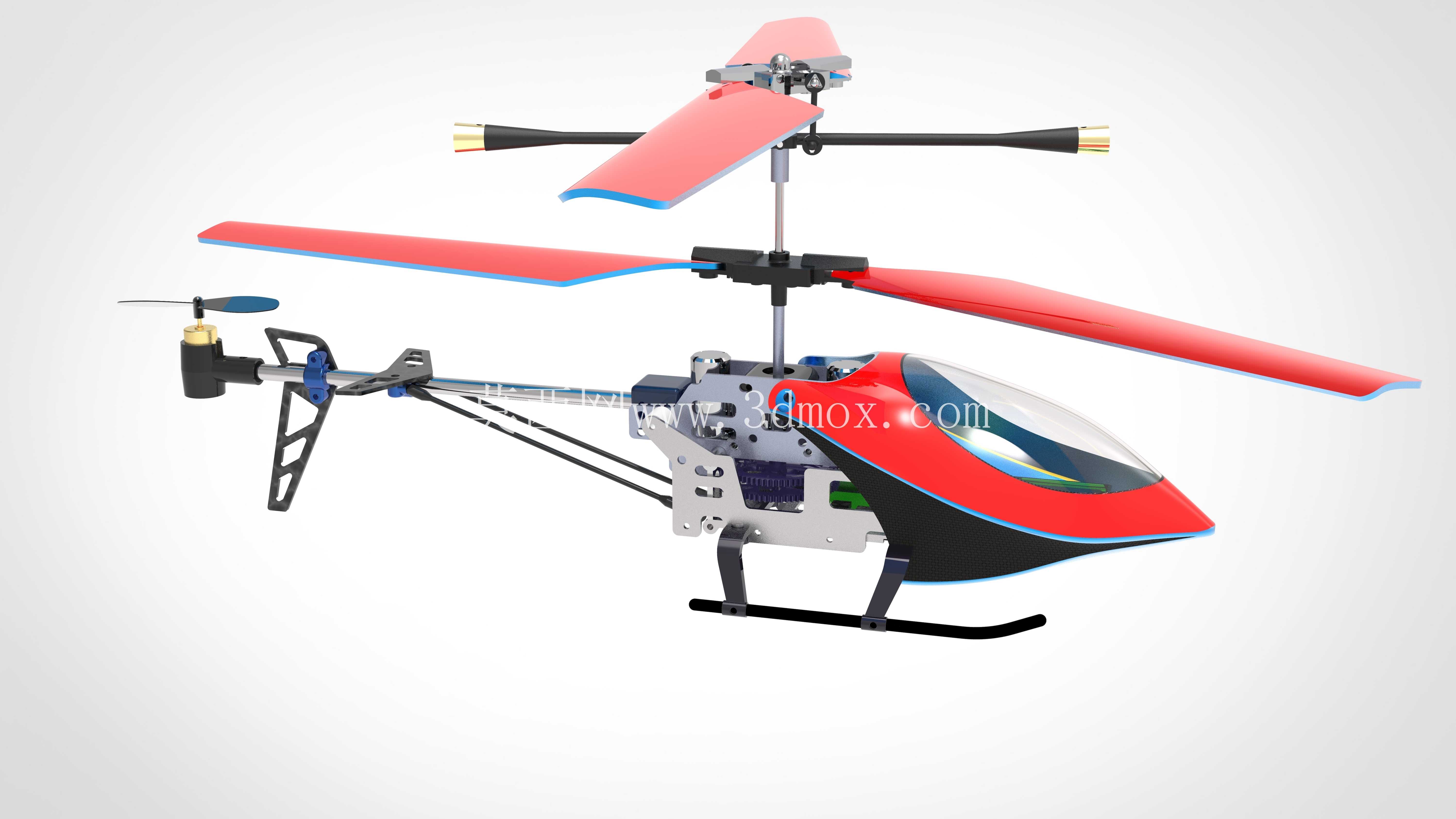

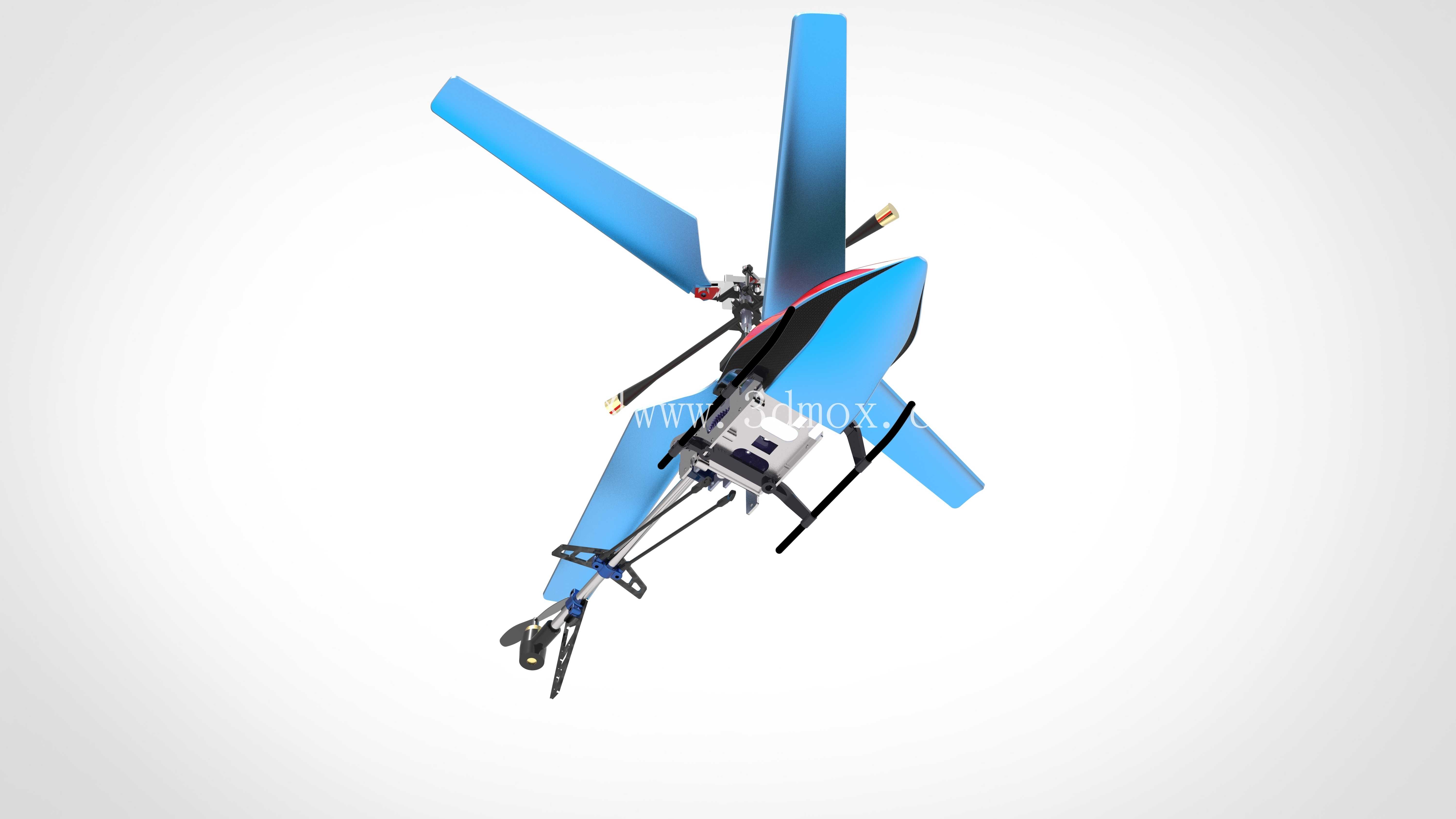

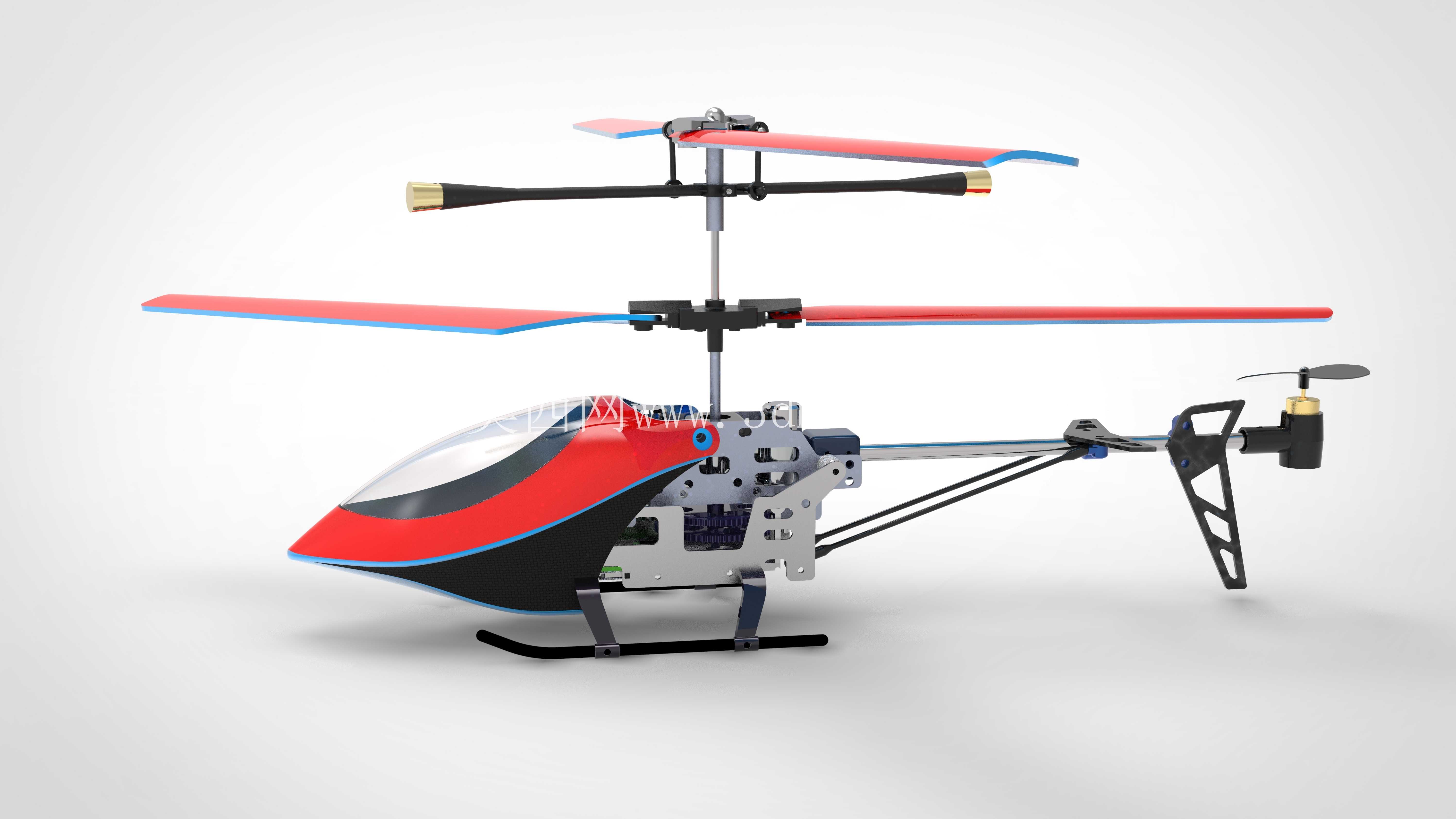

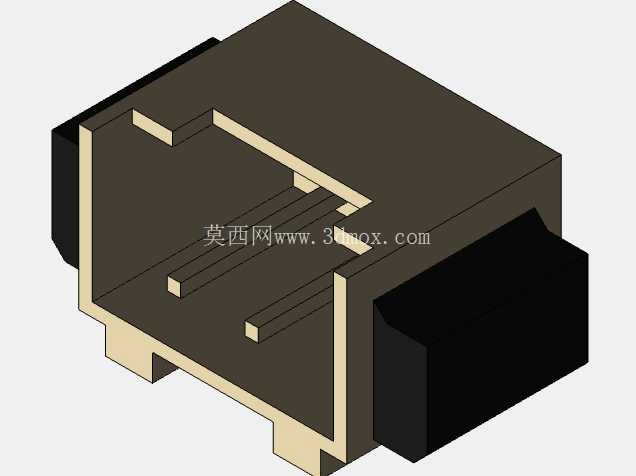

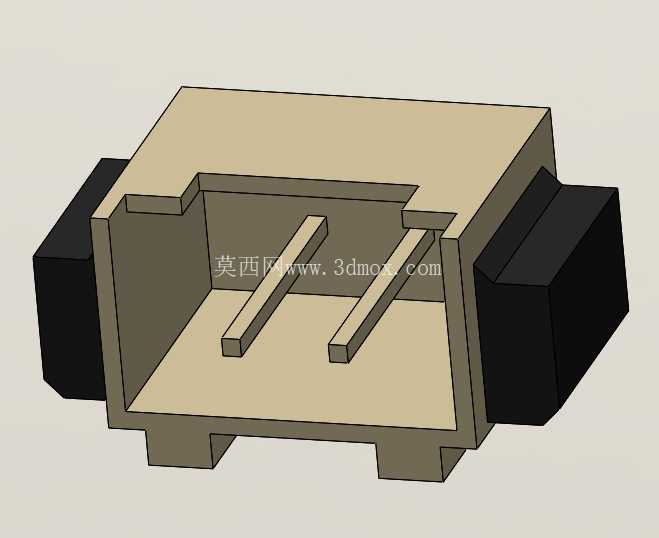

　　这款小型遥控直升机采用共轴双旋翼气动布局，区别于传统单旋翼带尾桨的航模结构，上下两层旋翼反向旋转抵消反扭矩，无需额外设置尾桨传动结构，整体机身长度可控制在200mm区间内，机身最大宽度不超过45mm，含起落架的整机高度控制在110mm左右，适配室内小空间飞行场景，可用于青少年航模教学演示、微小型飞控算法验证、室内航拍载荷搭载测试等场景。从结构设计逻辑来看，整机采用模块化拆分思路，机头位置为流线型整流罩，采用曲面薄壁结构设计，曲面弧度兼顾气动减阻与内部元器件容纳空间，整流罩内部预留飞控板、锂电池、信号接收模块的安装位，安装边界严格匹配常用微型航模电装件的尺寸规格，整流罩与机身主框架采用卡扣加定位柱的连接方式，无需额外螺丝即可快速拆卸，方便日常检修更换内部元器件。

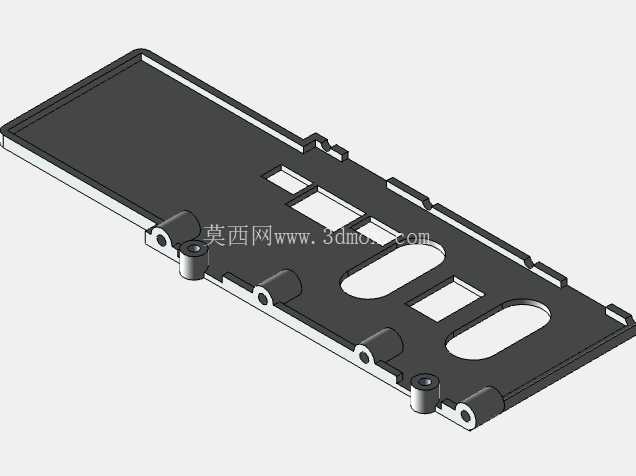

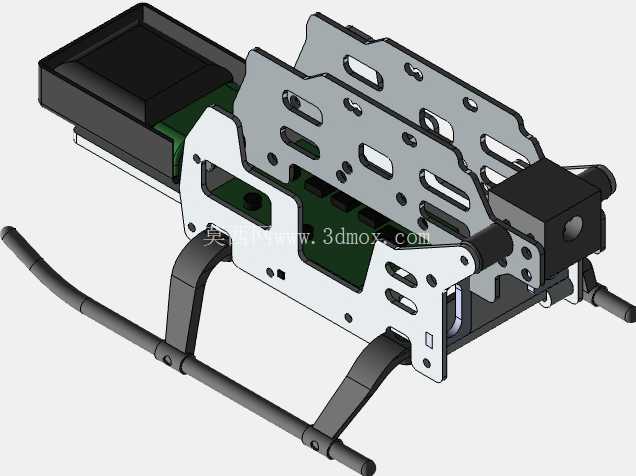

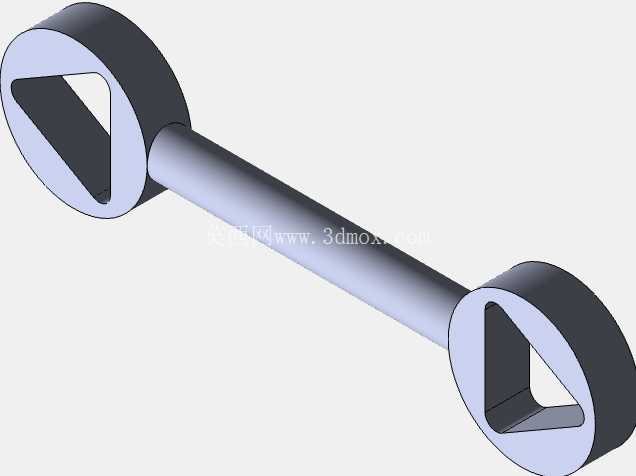

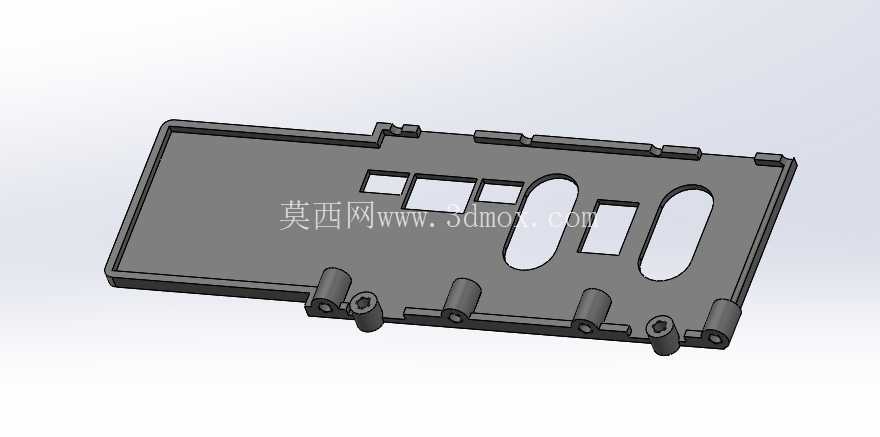

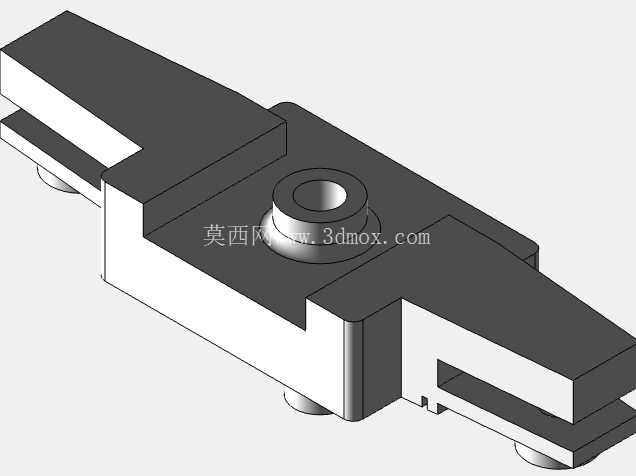

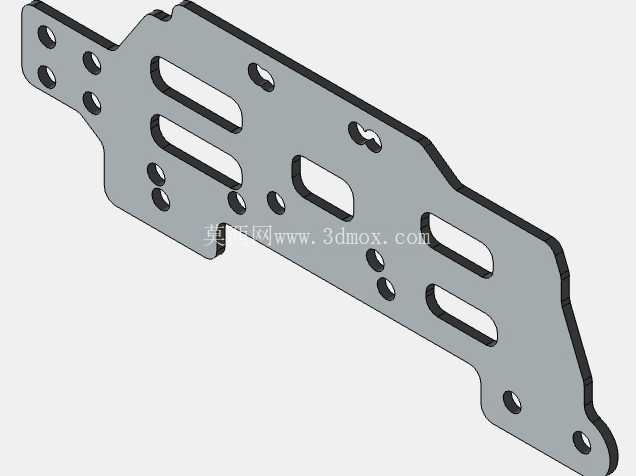

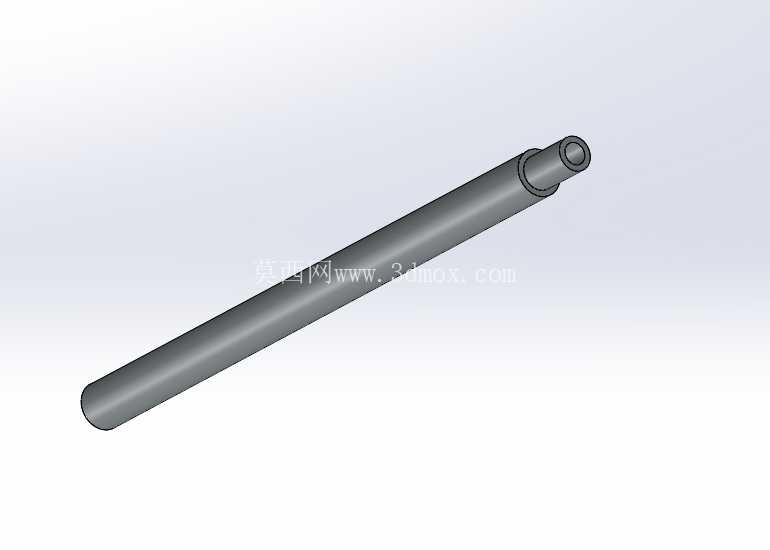

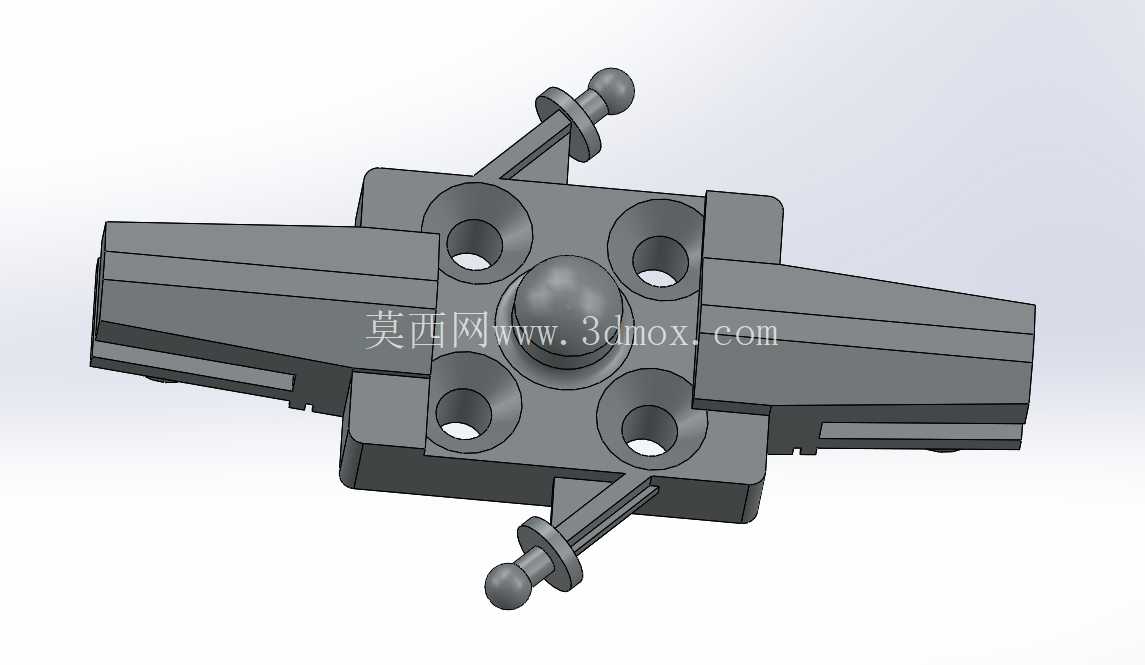

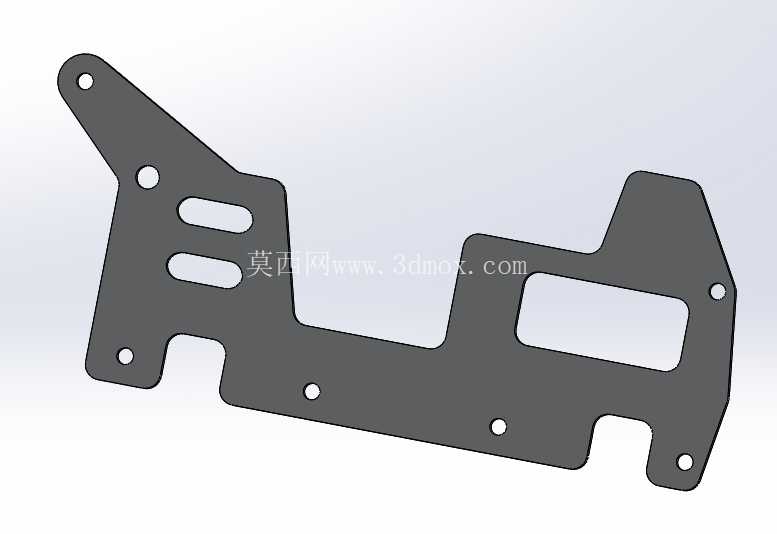

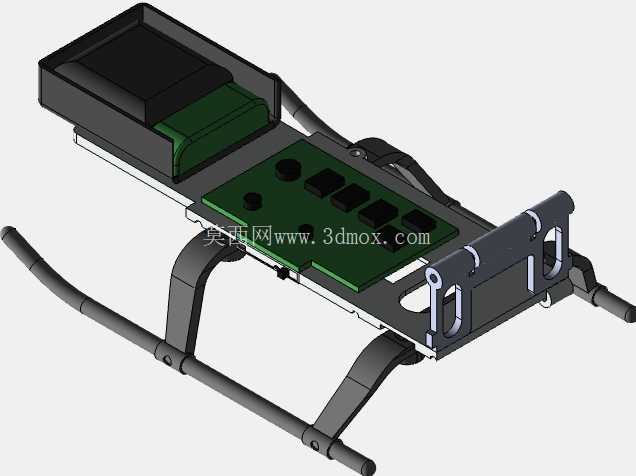

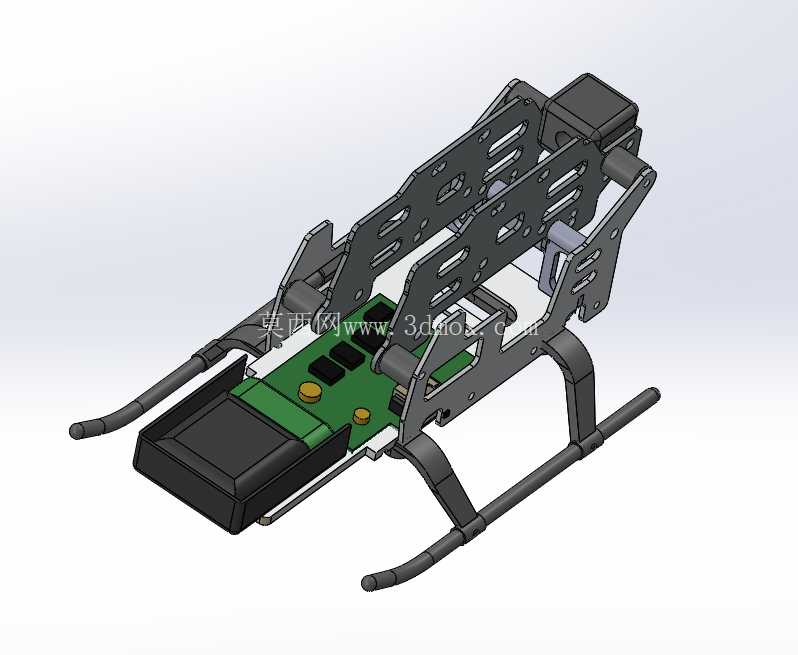

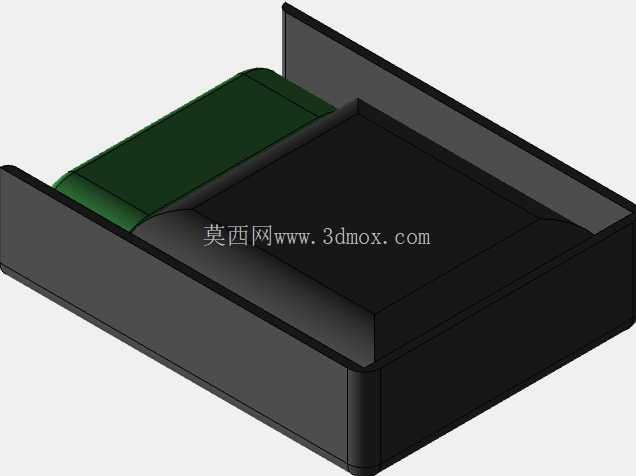

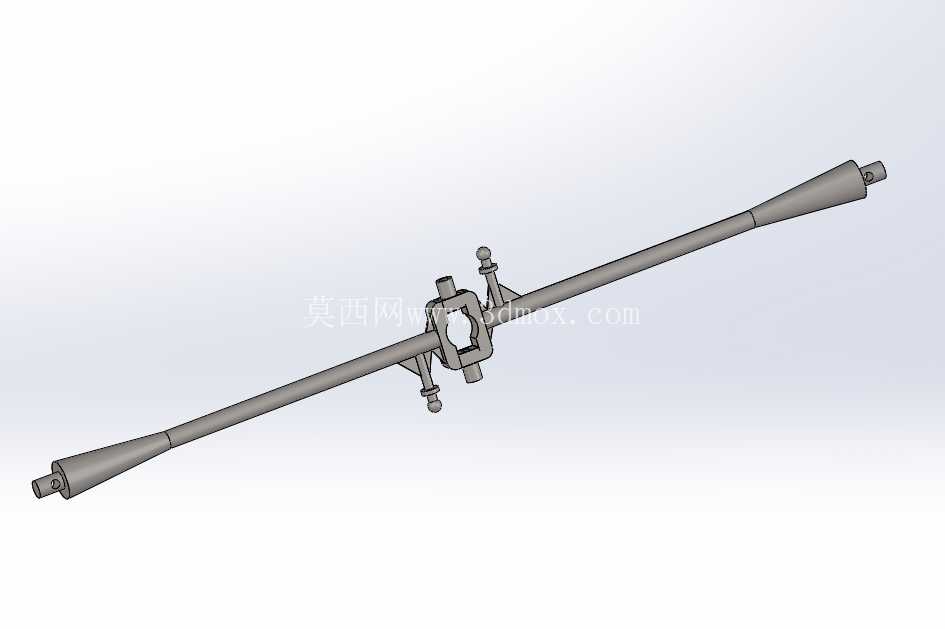

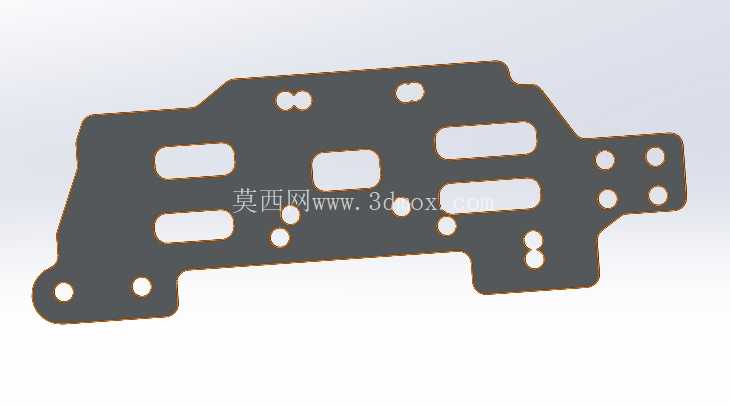

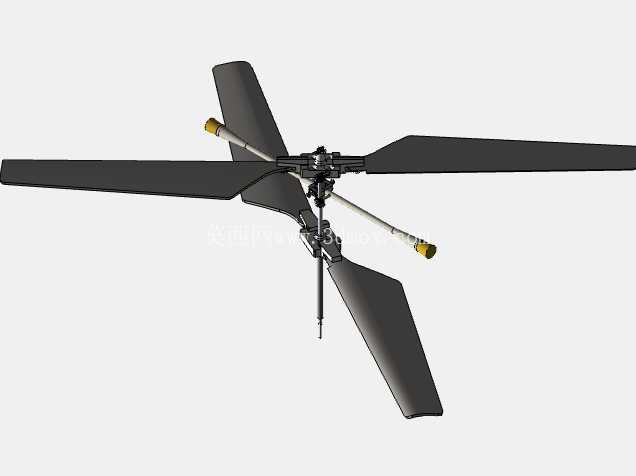

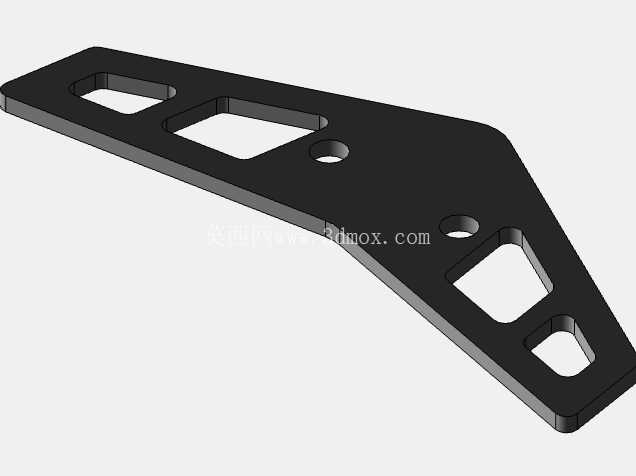

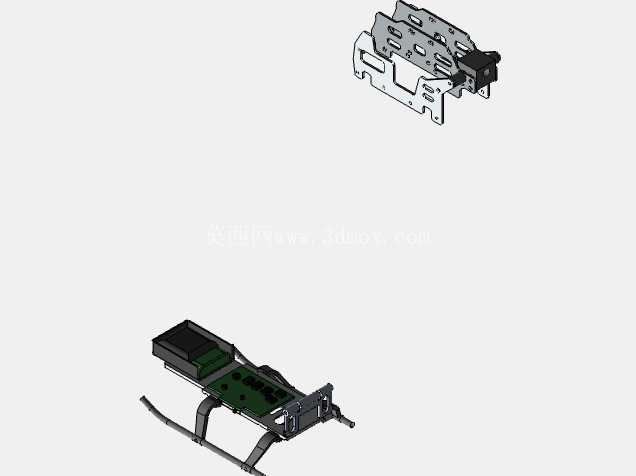

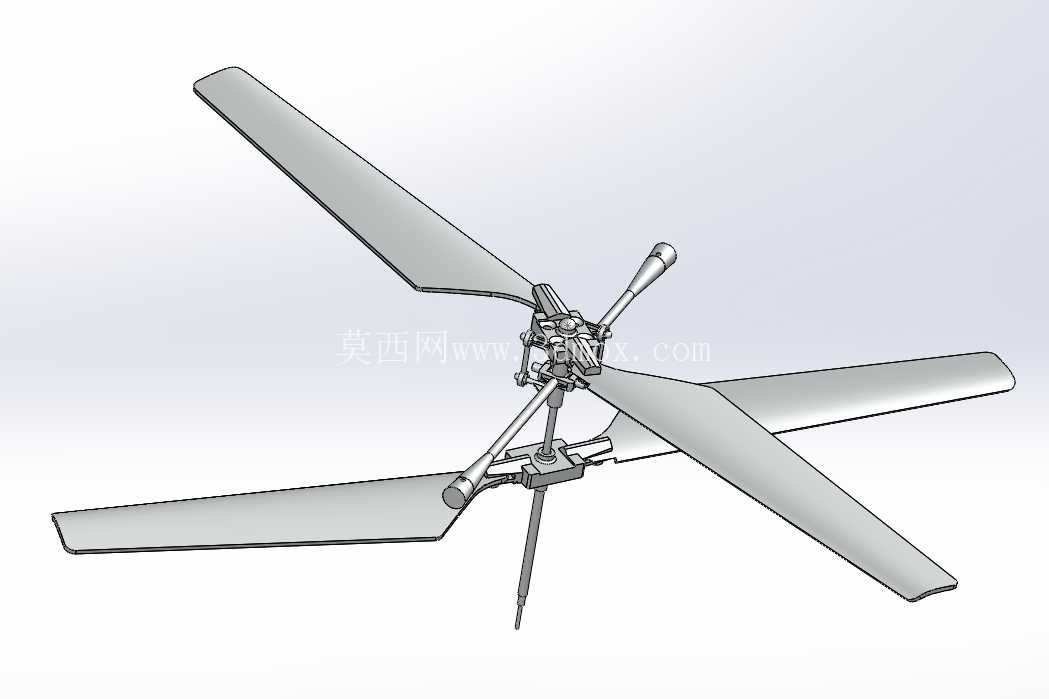

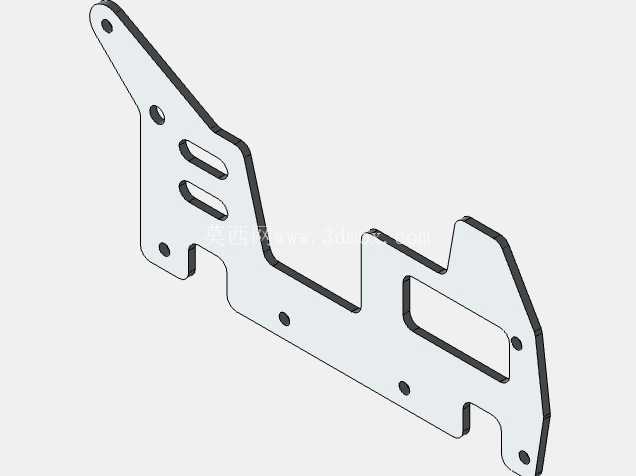

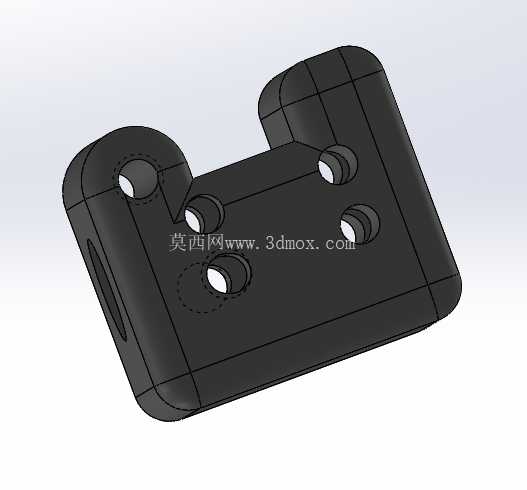

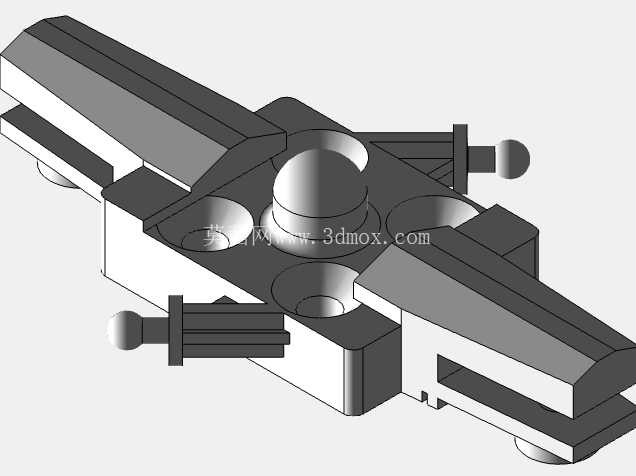

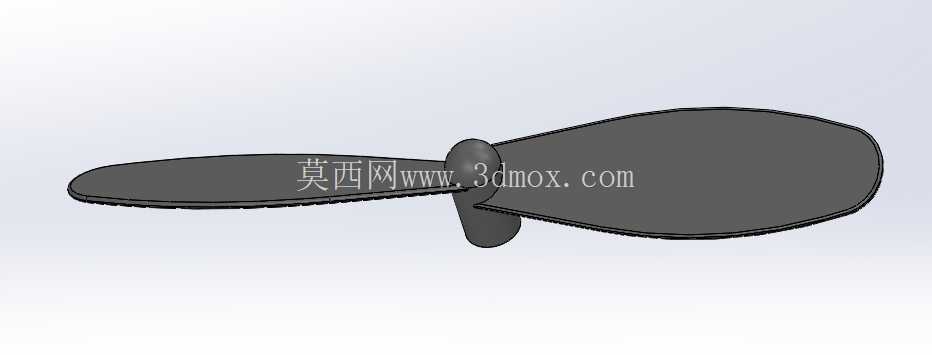

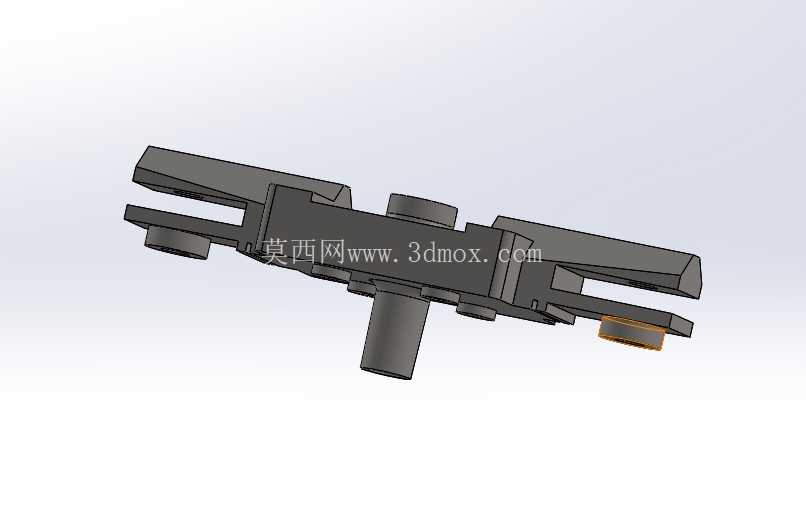

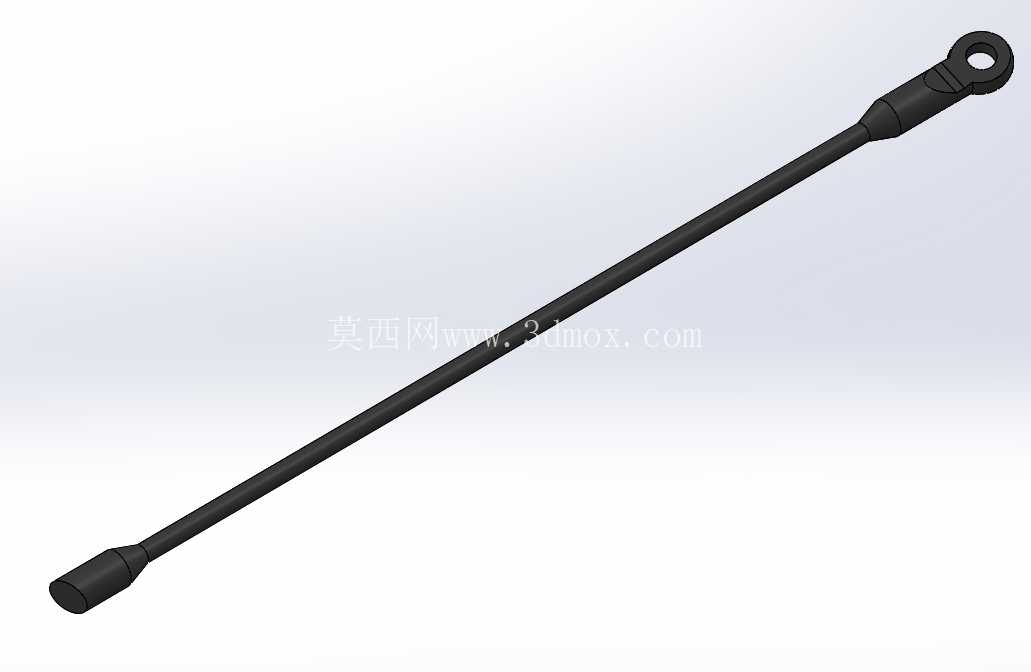

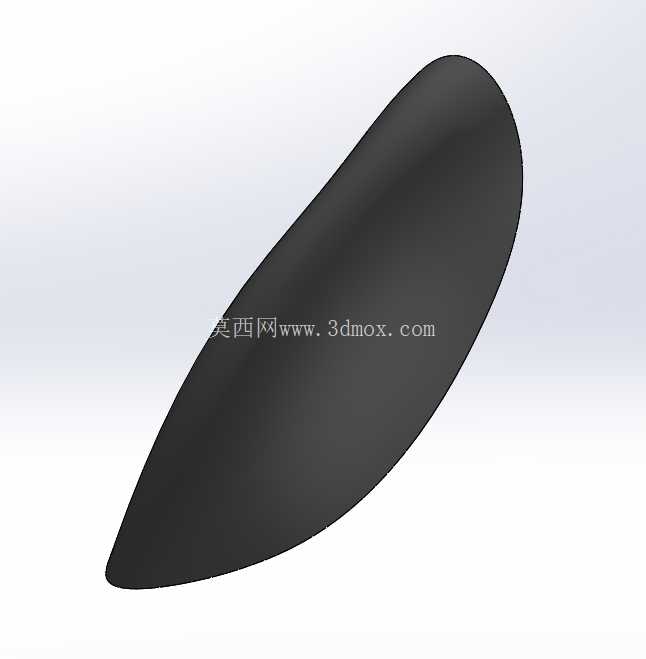

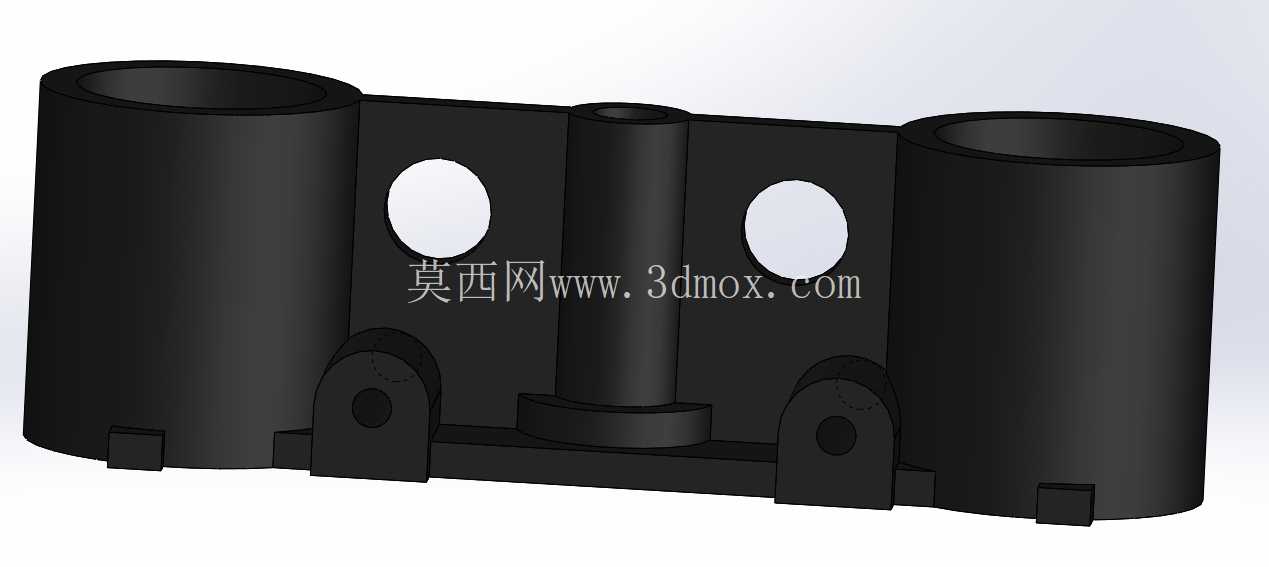

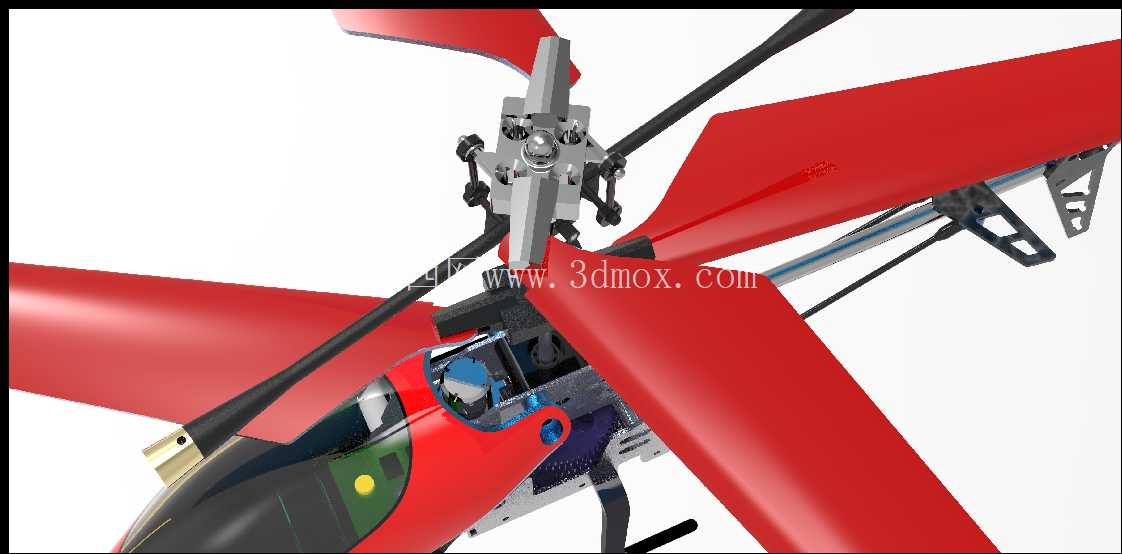

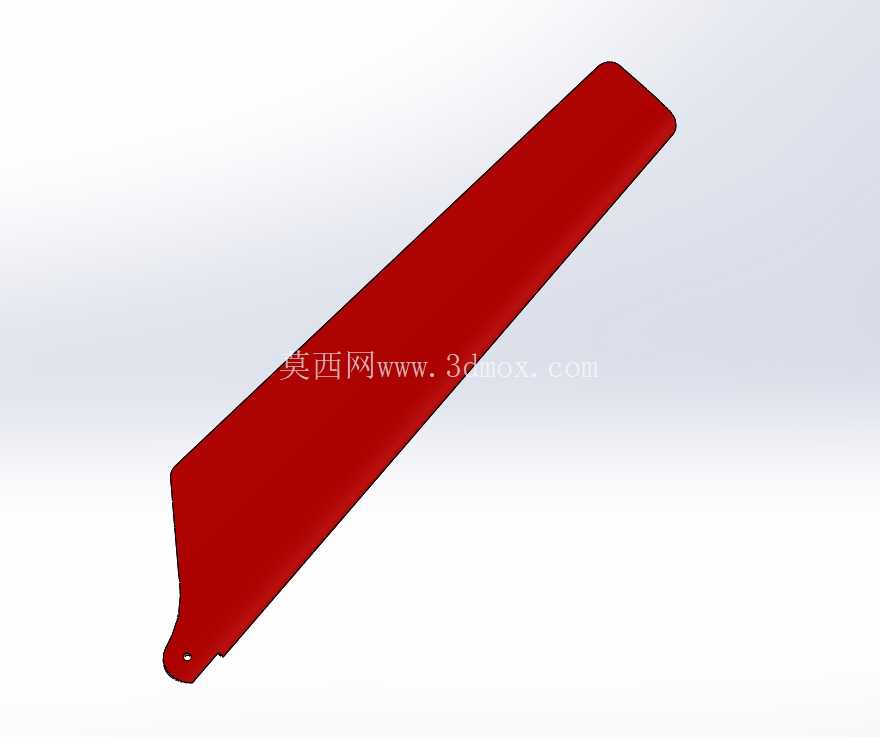

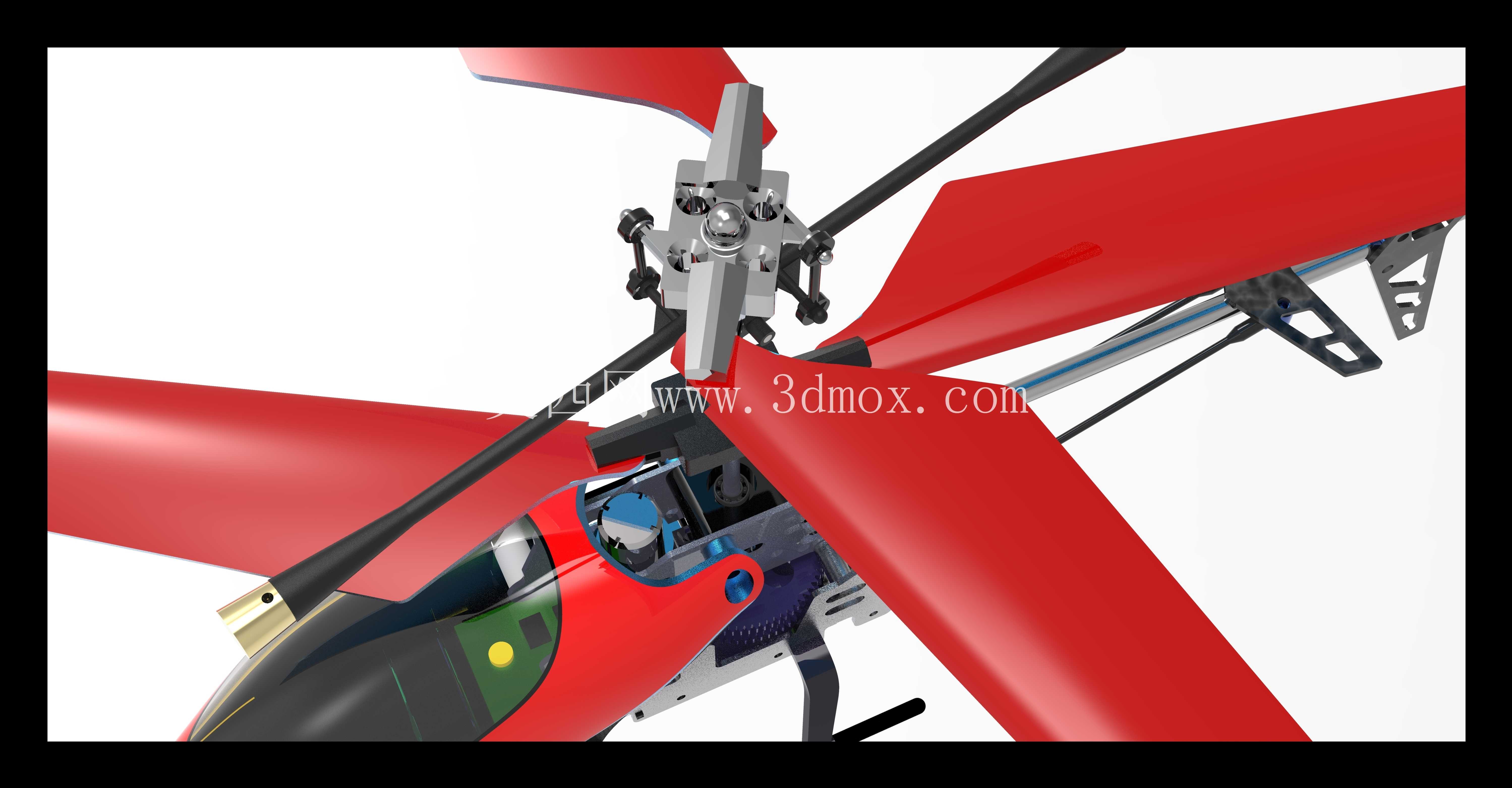

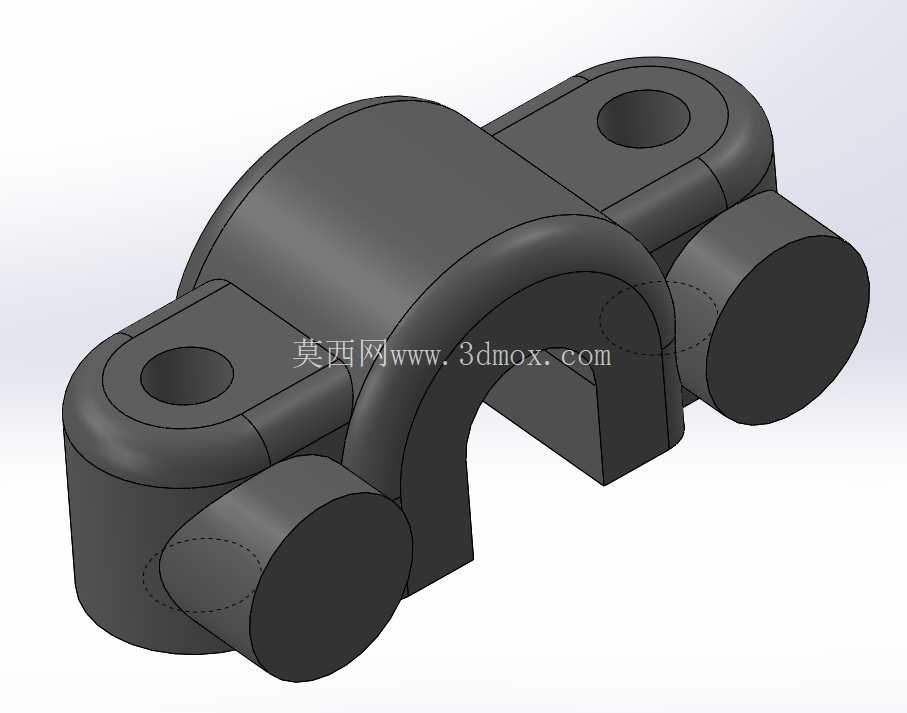

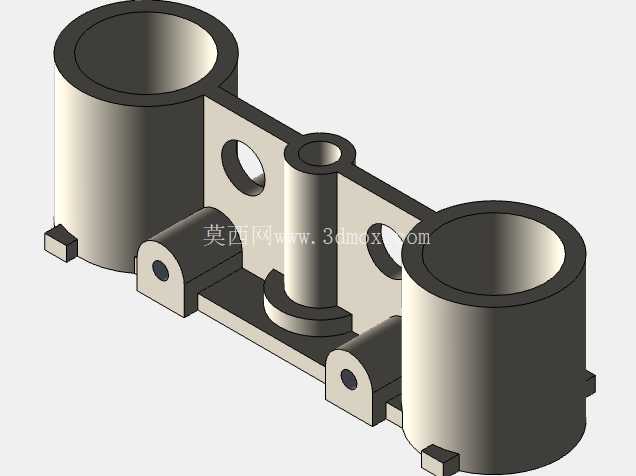

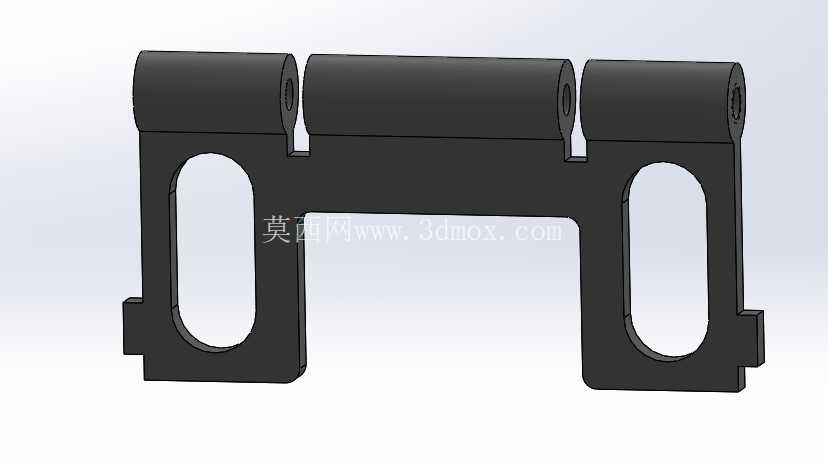

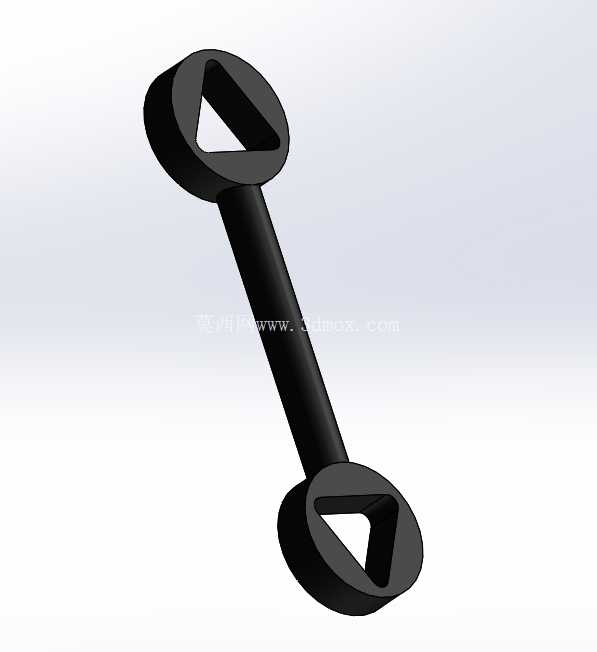

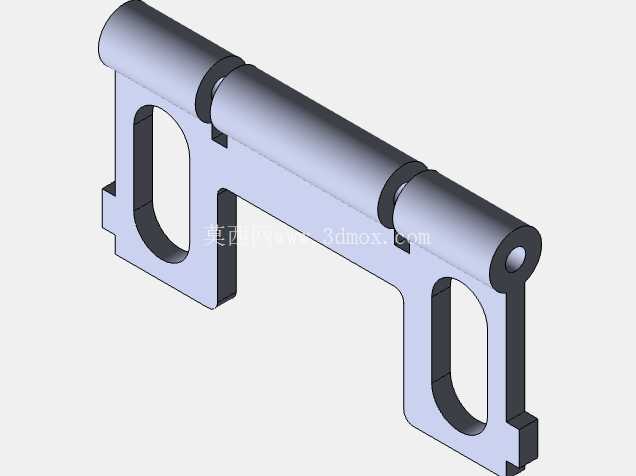

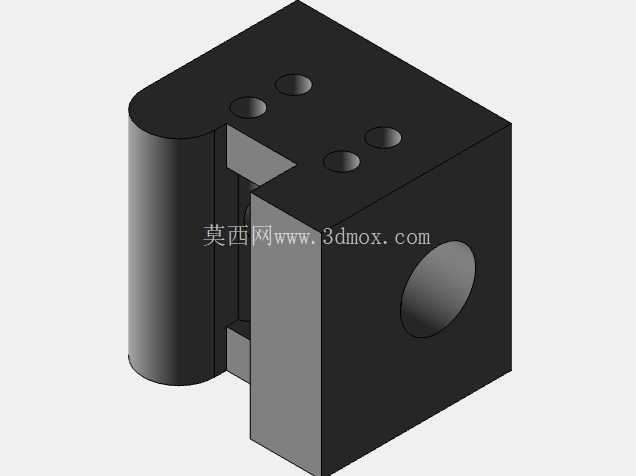

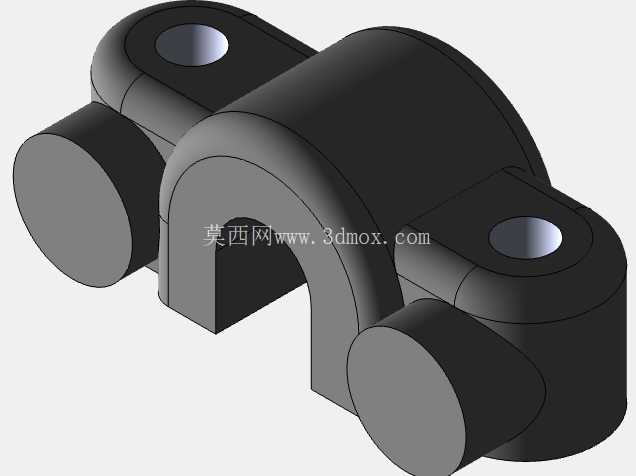

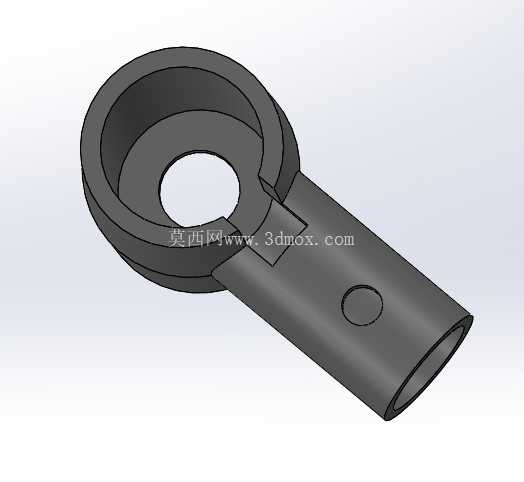

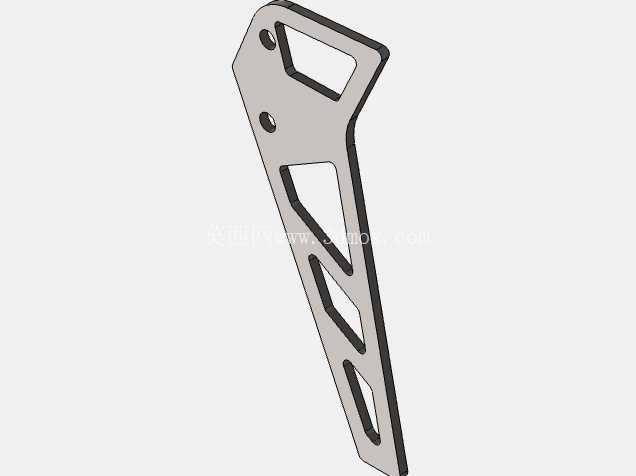

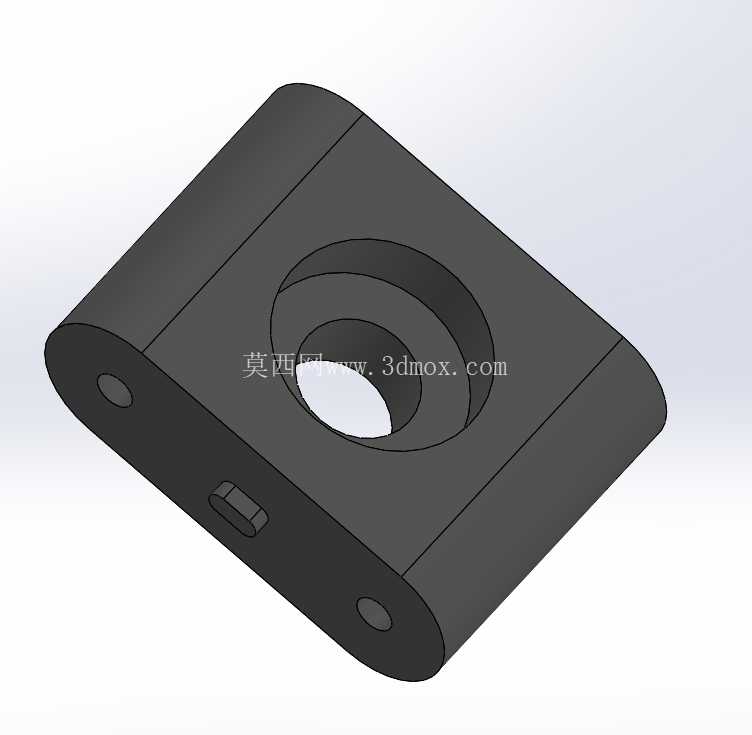

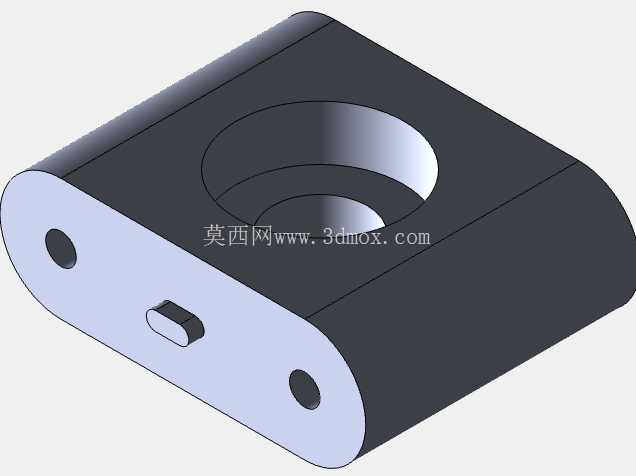

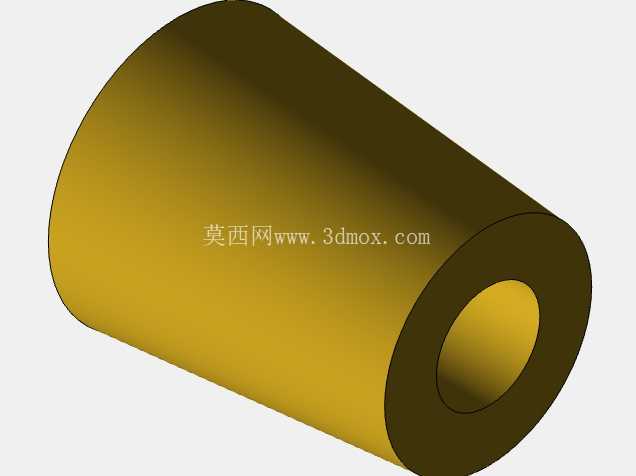

　　机身主框架采用镂空式金属骨架结构，骨架上预留多组标准安装孔位，孔位间距统一为2mm，可兼容不同规格的微型舵机、电机固定座安装需求，骨架两侧设置电池仓滑轨，可根据整机重心调整需求滑动电池位置，调整行程范围为15mm，满足不同配重下的重心配平要求。旋翼系统的设计是整机核心，上下旋翼均采用翼型截面的薄壁桨叶，桨叶长度控制在85mm，单片桨叶重量不超过1.2g，桨叶与旋翼夹采用铰接式连接，可在飞行过程中自动挥舞调整角度，抵消飞行过程中的气流扰动，旋翼主轴采用直径3mm的空心碳纤维杆，兼顾结构强度与轻量化需求，主轴上设置上下两组轴承支撑，减少旋翼高速旋转时的径向跳动，主轴顶端设置平衡杆结构，平衡杆两端配重金属配重块，可在飞行过程中自动稳定旋翼转速，降低操控难度。

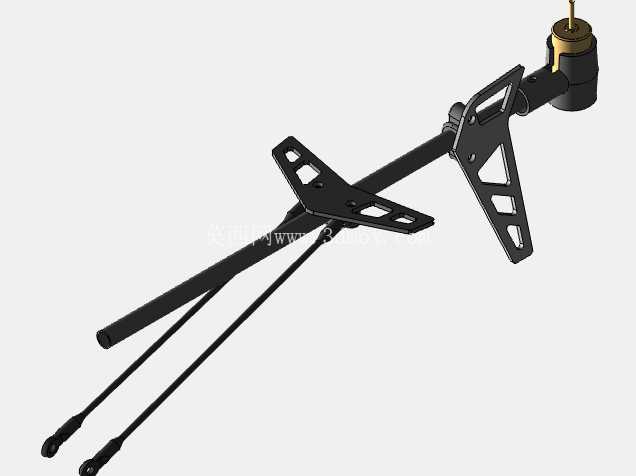

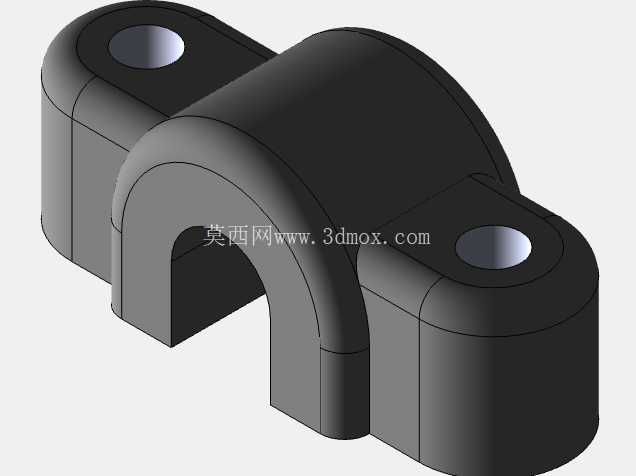

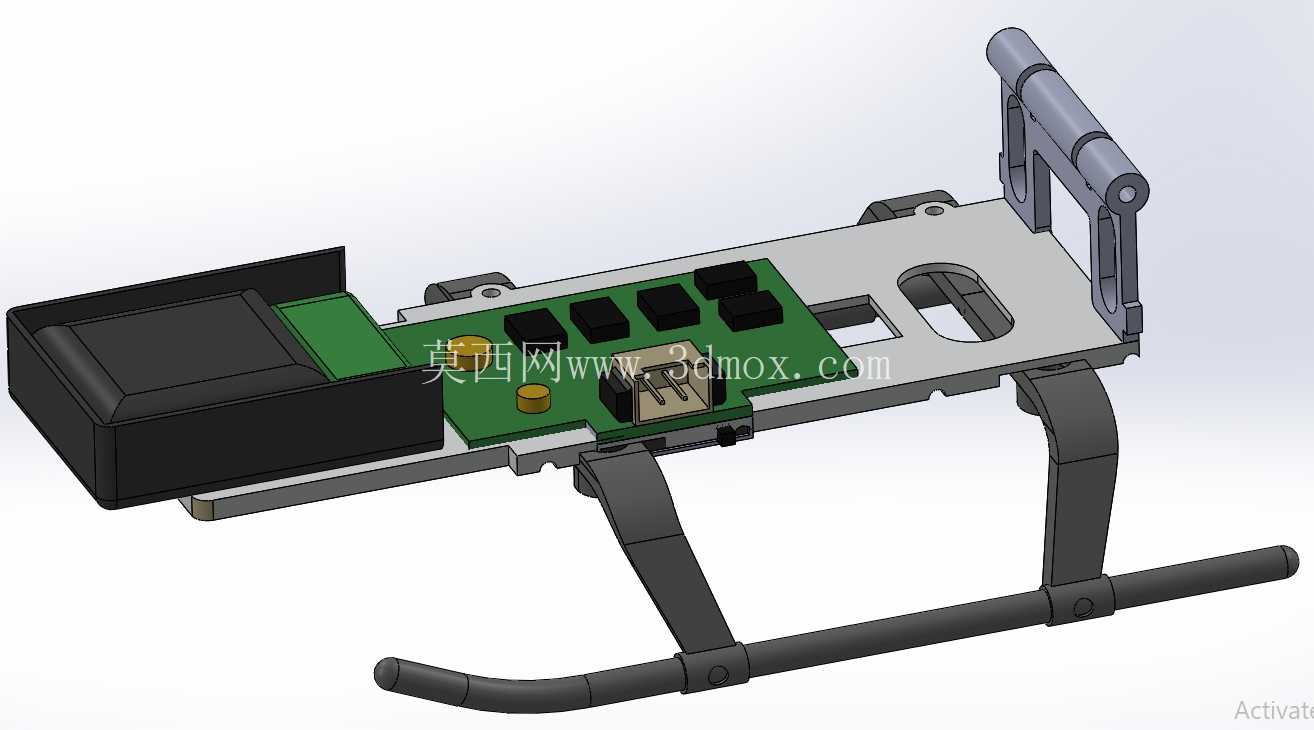

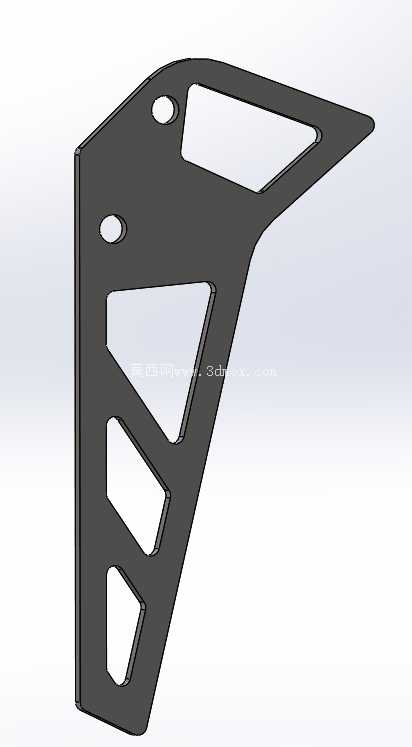

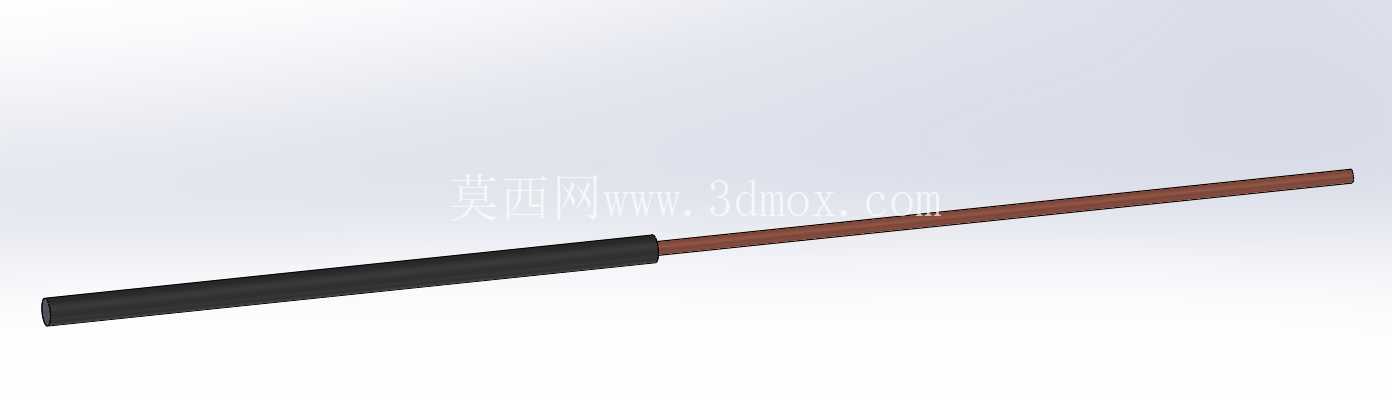

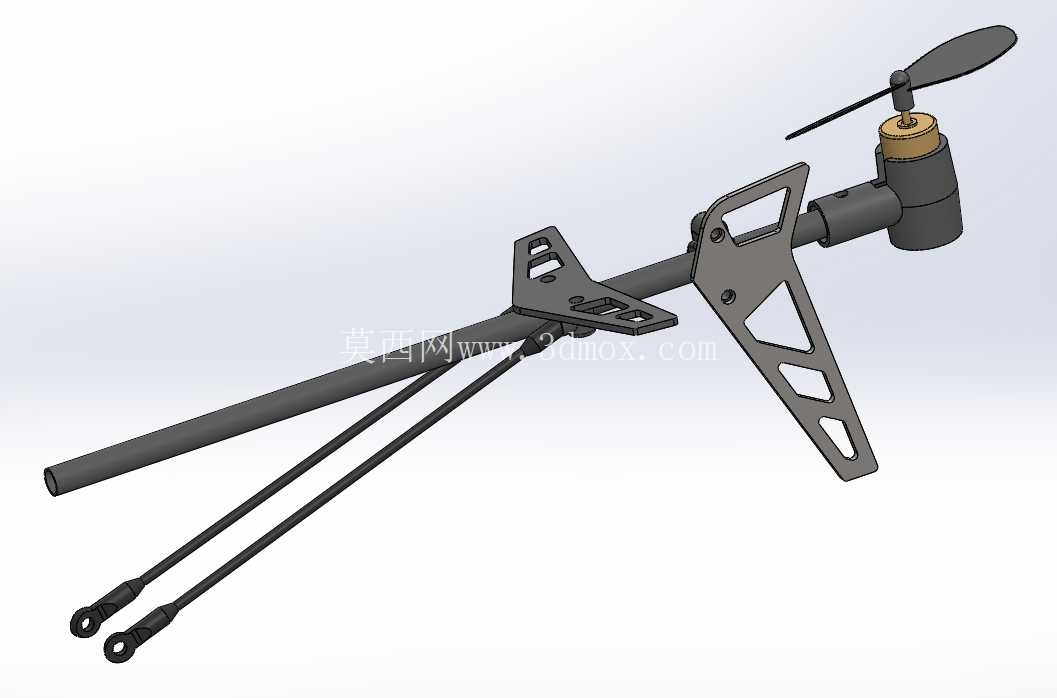

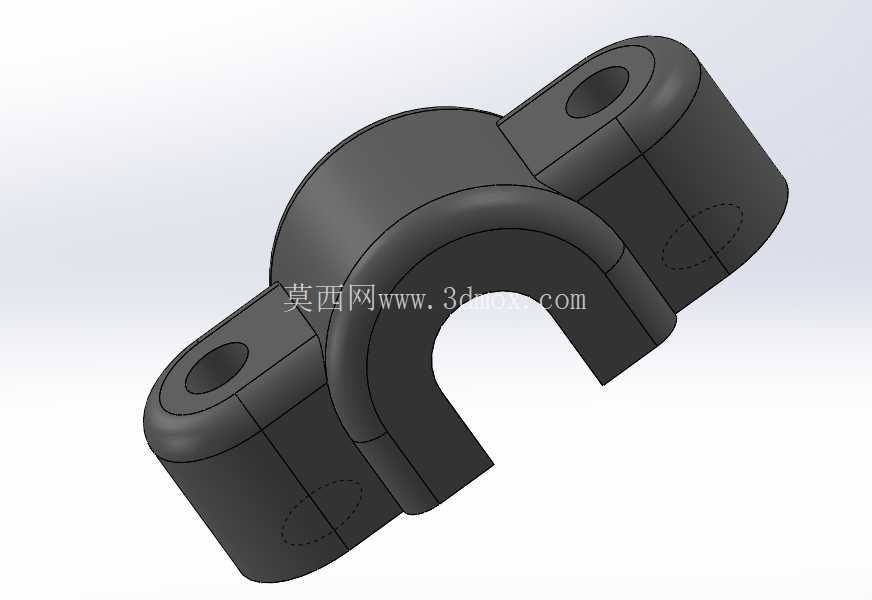

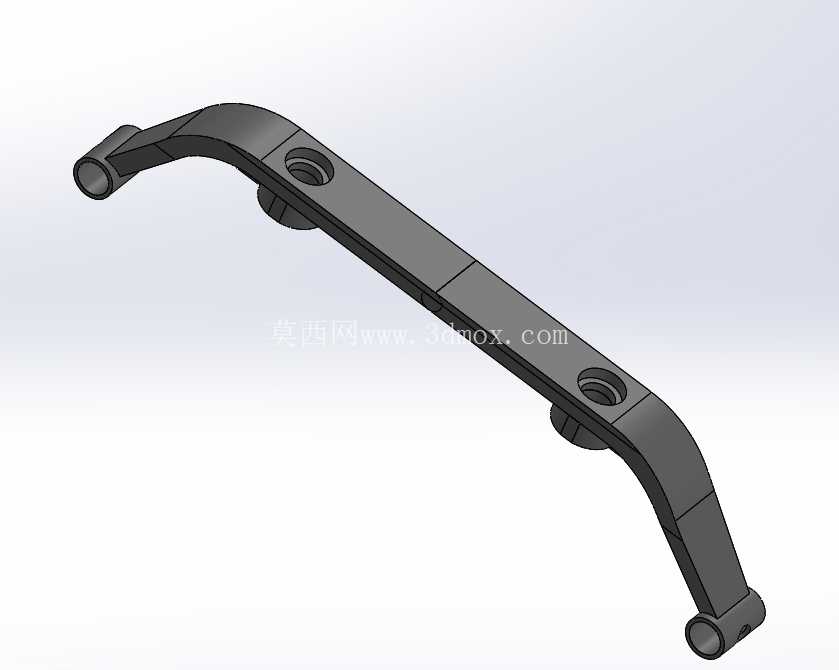

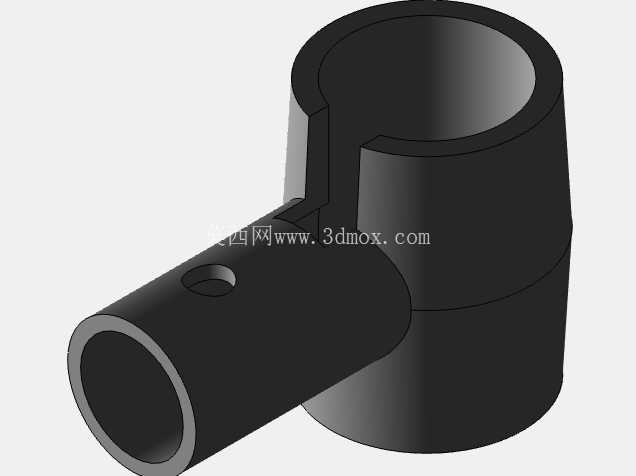

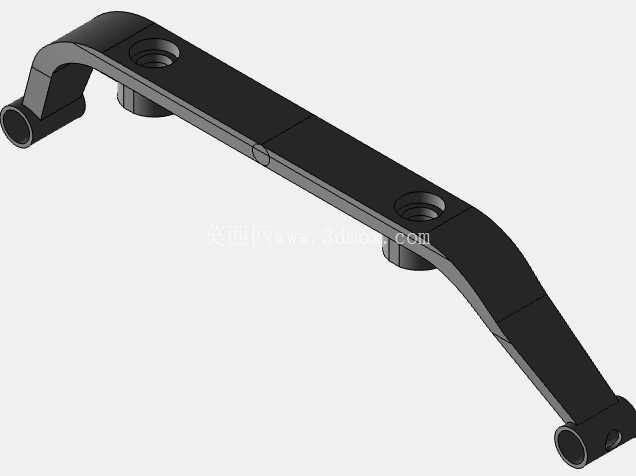

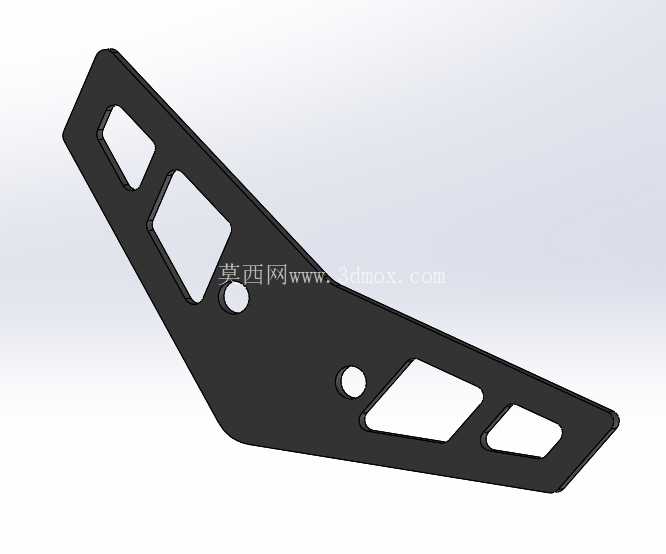

　　尾部结构采用轻量化尾管设计，尾管直径4mm，长度60mm，尾端设置微型尾电机安装位，尾电机驱动直径30mm的尾螺旋桨，主要用于飞行过程中的航向微调，弥补共轴双旋翼结构在快速转向时的扭矩差，尾管与主框架采用插接式连接，插接深度为10mm，插接处设置紧定螺丝孔位，可根据飞行需求调整尾管伸出长度，适配不同的航向灵敏度设置。起落架采用滑橇式结构，两根直径2mm的碳纤维弯杆作为主支撑，起落架跨度为70mm，高度为18mm，可在降落时提供足够的缓冲空间，避免机身底部直接碰撞地面，起落架与主框架采用快拆式连接座固定，可根据不同的起降场景更换不同高度的起落架配件。

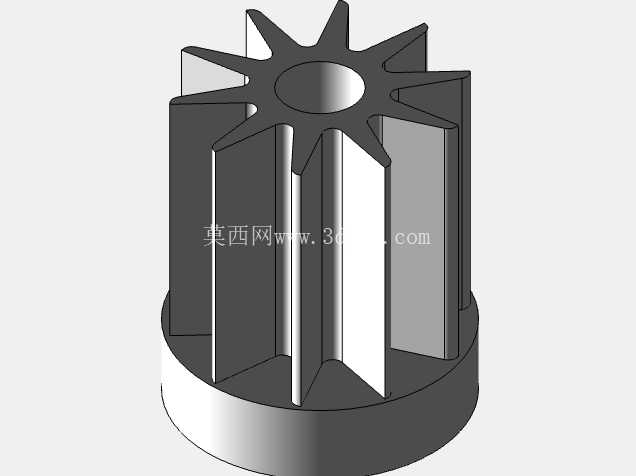

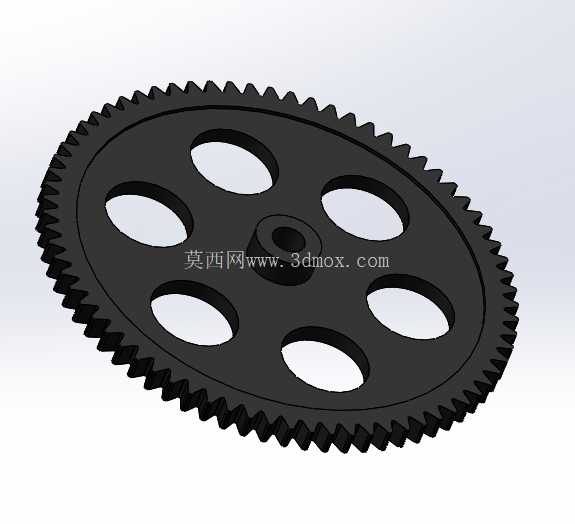

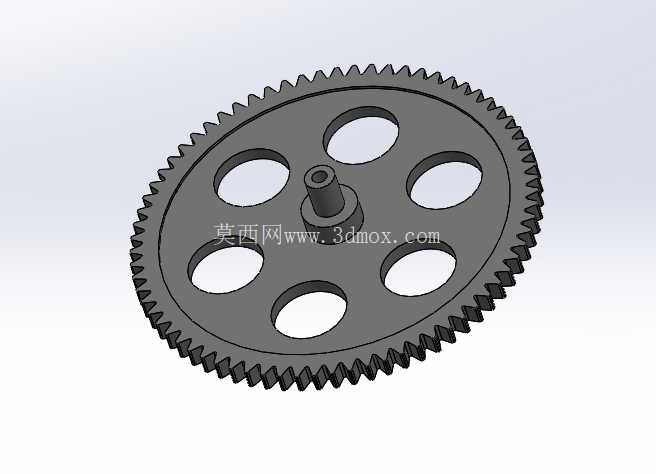

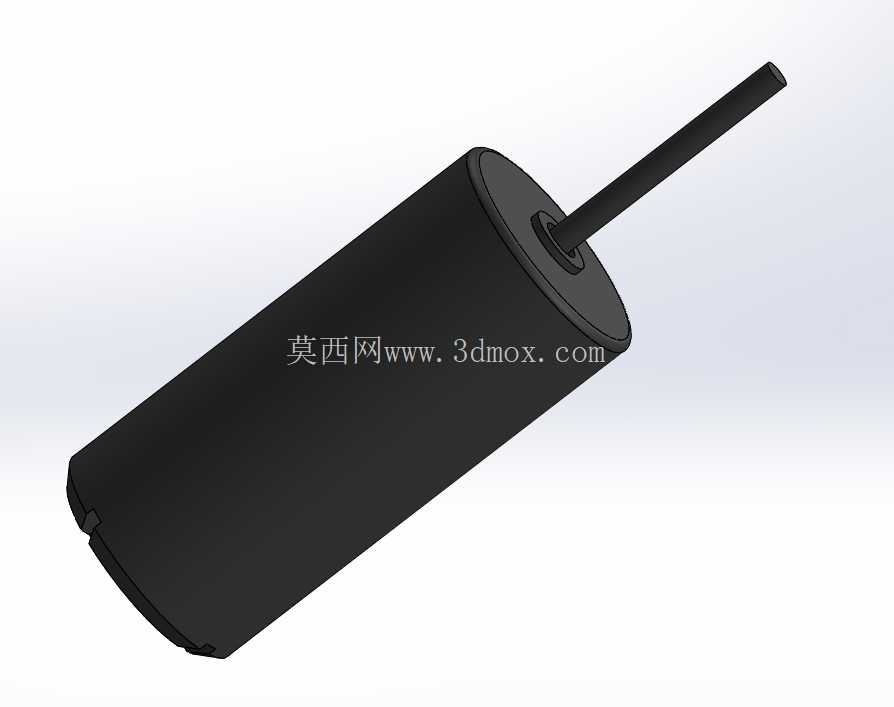

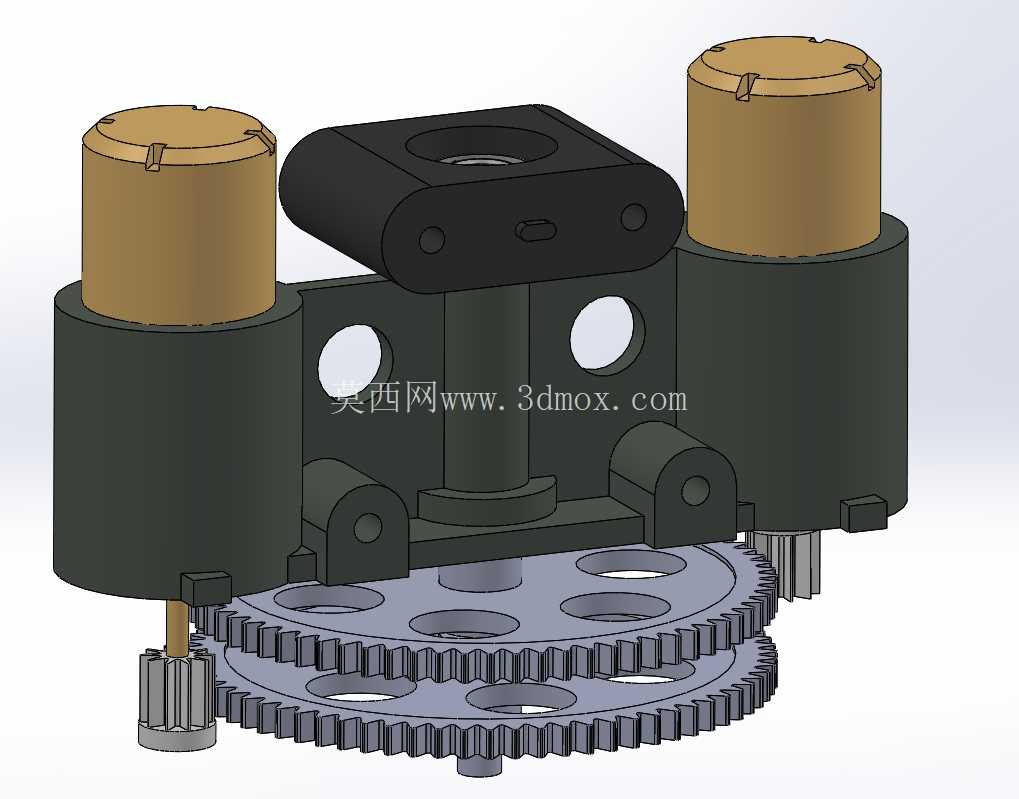

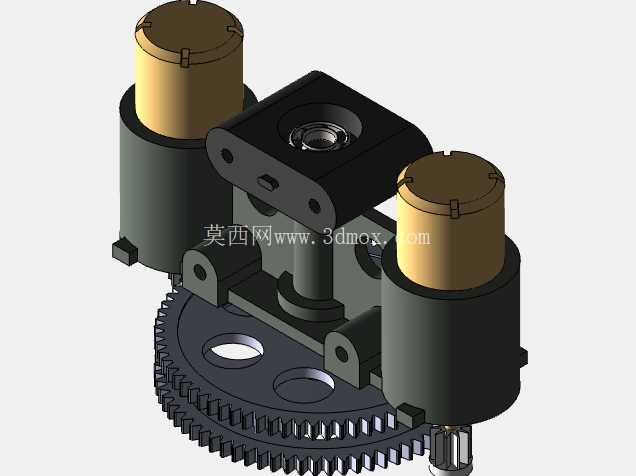

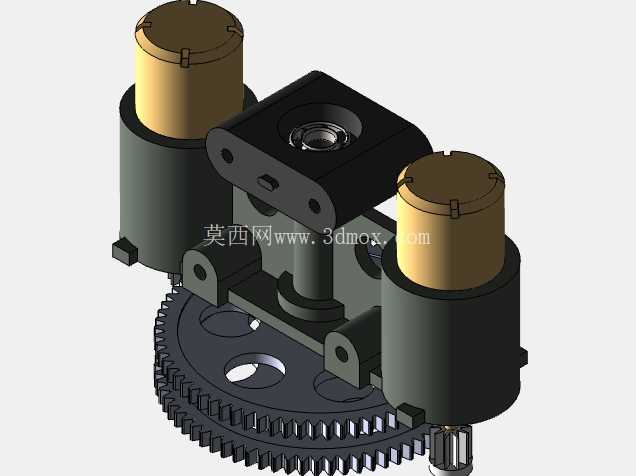

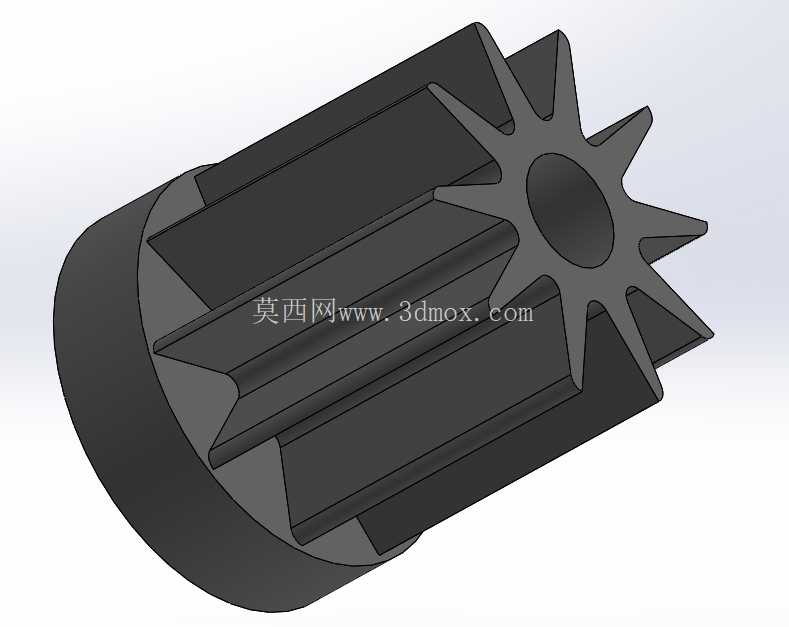

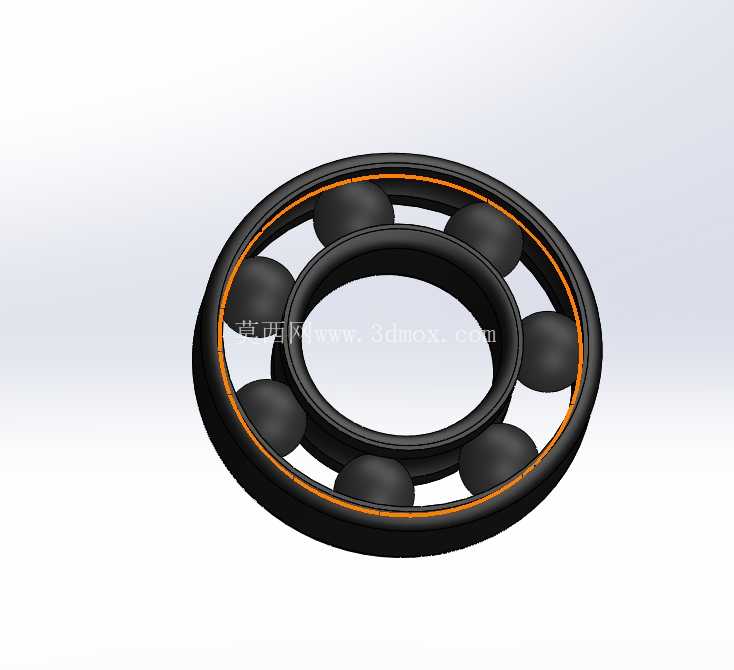

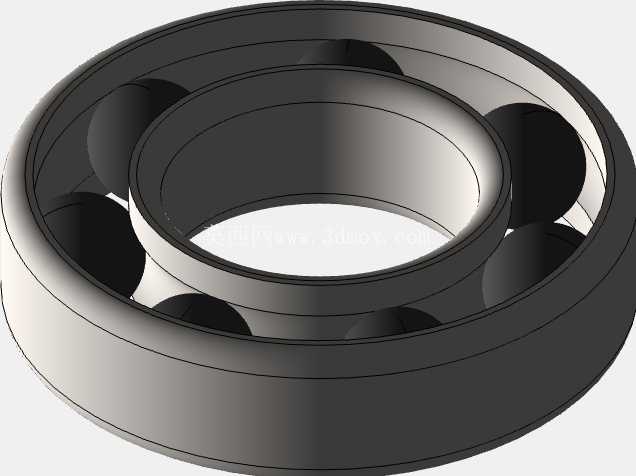

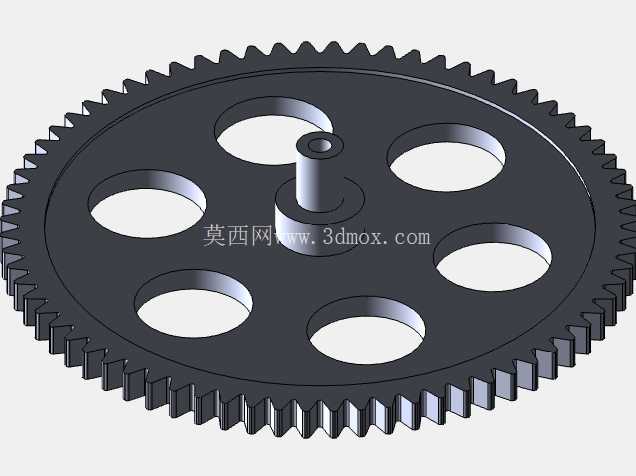

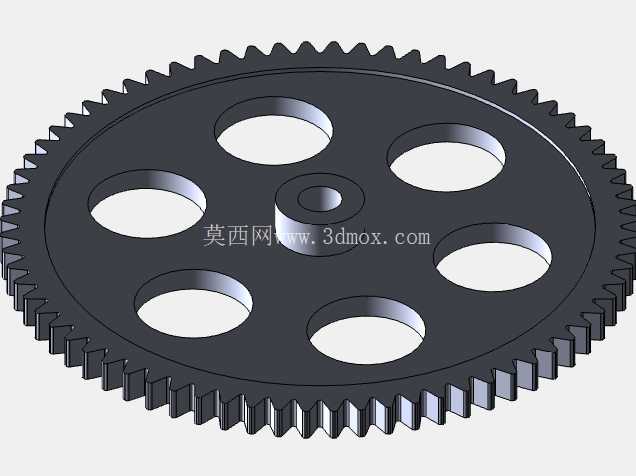

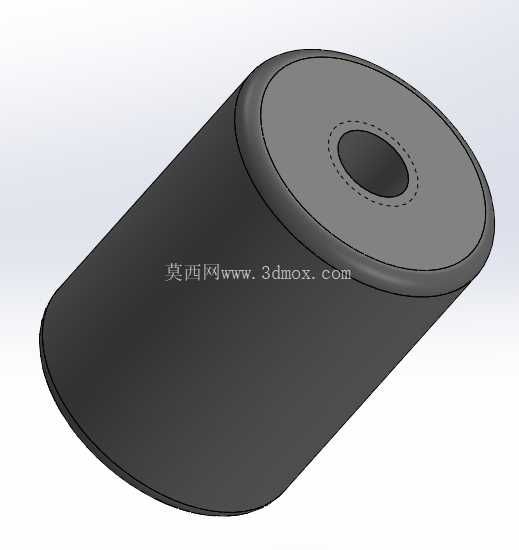

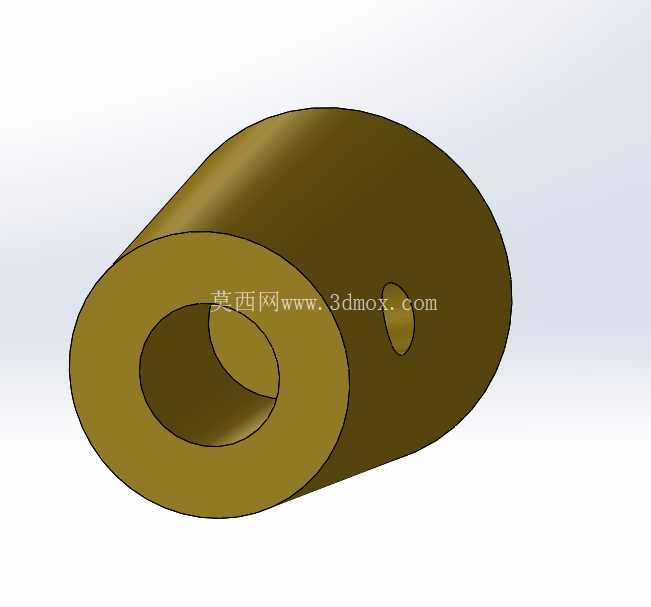

　　整机的传动结构设计充分考虑微型航模的动力损耗问题，主电机采用齿轮直接驱动下旋翼，上旋翼通过反向齿轮组与下旋翼联动，齿轮模数为0.3，传动间隙控制在0.05mm以内，减少传动过程中的虚位与噪音，所有转动部位均采用微型含油轴承，无需额外加注润滑脂即可满足长时间飞行的耐磨需求。在实际应用场景中，这款结构可直接作为微型航模的量产结构参考，也可作为高校机械专业航模设计课程的教学案例，结构上预留的拓展安装位可加装微型摄像头、微型传感器等载荷，拓展室内巡检、狭小空间探测等功能，所有结构件的壁厚均控制在0.8-1.5mm区间，既满足3D打印快速成型的工艺要求，也可直接开模进行注塑量产，结构的装配公差统一控制在±0.1mm，保证各部件之间的互换性，降低生产装配难度。
