通讯产品核心插入件电极结构设计

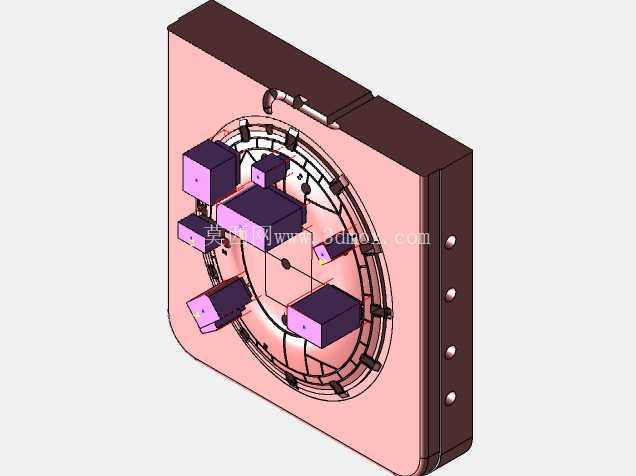

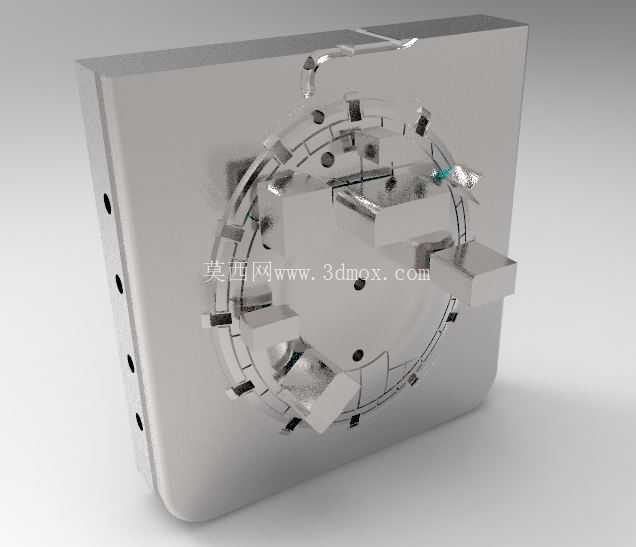

　　这套电极结构针对通讯类产品核心插入件的模具型腔加工需求设计，在精密模具放电加工环节，电极的结构合理性直接决定了成型后插入件的尺寸精度与配合公差，毕竟通讯类接插件的插合面公差通常要求控制在微米级，一旦电极设计出现让位不足、放电间隙预留不合理的问题，后续批量注塑出的插入件就会出现插合卡顿、接触不良、信号传输稳定性差等问题，直接影响终端通讯设备的组装良率。从实际加工场景来看，这套电极采用分体式镶拼结构设计，对应插入件上多组环形分布的卡扣槽、定位凸台以及中心避让腔的加工需求，不同于整体式电极在复杂曲面加工时容易出现清角不到位的问题，镶拼结构的每个分体电极单元都可以单独做精加工，放电损耗后也能单独更换，不需要整体重做电极，能有效降低模具加工阶段的耗材成本。设计过程中首先梳理了插入件的所有成型特征，将需要放电加工的区域按照加工深度、放电间隙要求做了分区：环形分布的卡扣槽深度较浅，但侧面拔模角度要求严格，电极对应位置做了0.02mm的单边放电间隙预留，同时在电极根部做了让位避空，避免放电过程中电极根部蹭伤已加工的型腔平面；中心区域的方形凸台对应插入件的内部安装腔，电极端面做了平面度校准基准，方便上机装夹时快速打表找正，减少装夹辅助时间。

　　安装边界方面，电极的基座部分采用标准的方形装夹位，适配常见的EDM机床夹具装夹尺寸，基座上预留了两个定位销孔，和机床夹具的定位销配合后，重复装夹的定位误差可以控制在0.005mm以内，不需要每次装夹都重新分中找正，对于需要多电极轮换加工的型腔工序来说，能大幅压缩单工序的辅助时间。从功能特性上看，这套电极的每个加工单元都做了损耗补偿预留，针对粗加工、精加工不同的放电参数，粗加工电极的放电间隙预留0.15mm，快速去除大部分型腔余量，精加工电极的放电间隙预留0.02mm，保证最终成型面的粗糙度和尺寸精度，两个电极的装夹基准完全统一，轮换加工时不需要重新调整坐标系。

　　实际应用中，这类电极主要用于通讯接插件、4G/5G通讯模块内部插入件的模具型腔加工，这类插入件通常需要和PCB板上的触点做精密配合，同时外壳部分要和设备壳体做卡扣装配，对成型尺寸的一致性要求极高，电极设计时特意在每个卡扣成型位做了0.01mm的反向补偿，抵消放电加工时的电极损耗带来的尺寸偏差，保证批量加工时每个型腔的成型尺寸偏差都在公差带范围内。结构设计上还考虑了排屑需求，电极上对应深槽加工的位置做了冲油孔，放电加工时高压绝缘油可以通过冲油孔直接冲到放电区域，及时带走加工产生的金属碎屑，避免积碳导致的型腔表面烧伤，减少后续抛光工序的工作量。

　　外形尺寸上，电极整体的方形基座边长匹配常用的电极夹具装夹范围，不会超出机床的加工行程，电极的有效加工高度预留了足够的损耗余量，不需要加工中途更换电极就能完成整个型腔的精加工，避免接刀痕影响成型件的外观质量。在实际模具加工流程里，这套电极对应的工序是在型腔铣削完成后，对铣削无法加工到的清角区域、窄槽区域做放电精加工，设计时已经提前核对了铣削刀具的最小加工半径，电极的加工范围刚好覆盖铣削残留的区域，不会出现重复加工或者加工遗漏的问题，同时电极的非加工面都做了绝缘涂层处理，减少不必要的放电损耗，提升电极的使用寿命。
