翼式省力红酒开瓶器结构设计

　　这款翼式结构开瓶器的设计，首先围绕家用餐厨场景的高频使用需求展开，日常家庭餐叙、小型吧台侍酒、户外野餐便携使用都是其核心覆盖场景，区别于专业侍酒师使用的海马刀，这款结构的开瓶器不需要使用者掌握专业的开瓶发力技巧，普通用户无需训练即可完成红酒塞的完整取出，避免断塞、碎渣掉入酒液的常见问题。从功能实现逻辑来看，整体采用杠杆增力结构，中部的螺旋钻采用食品级金属材质设计，尖端做圆弧过渡处理，钻入软木塞时不会出现偏斜钻透塞体的问题，螺旋的螺距经过反复校核，每一圈的切入深度控制在1.2mm，既保证足够的拉扯附着力，又不会在钻入过程中切碎软木塞纤维。

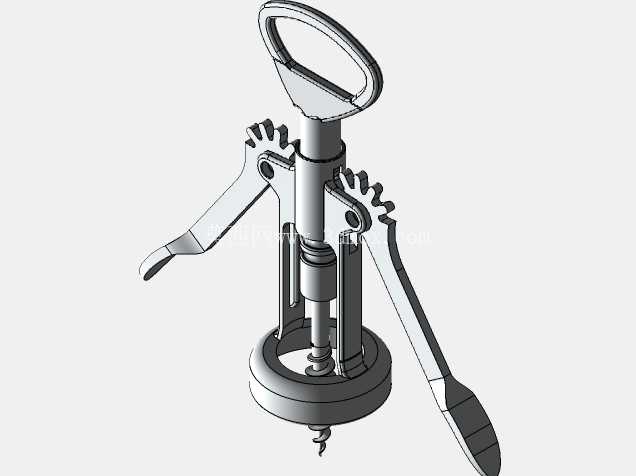

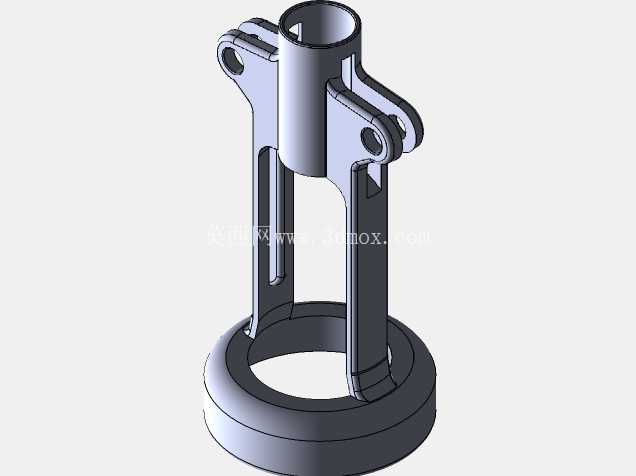

　　两侧的翼状压杆通过齿轮齿条结构与中心升降套筒联动，当螺旋钻完全钻入软木塞后，向下按压两侧翼杆，中心套筒会顺着主体导槽平稳向上抬升，将卡紧的软木塞匀速拔出，整个发力过程的力臂比经过测算，普通成年人施加15N的按压力即可拔出常规长度的软木塞，相比传统T型开瓶器省力70%以上。设计过程中首先确定了握持边界，顶部的环形握把内径设置为35mm，适配成年人四指穿入握持的尺寸，握把边缘做R3的圆角倒钝处理，长时间握持发力不会出现硌手的问题。主体的中心套筒采用中空结构，内壁设置两条对称的导向凸筋，与中心钻杆的导向槽配合，保证升降过程中不会出现径向晃动，避免拔塞过程中塞体受力不均断裂。

　　两侧翼杆的展开角度最大为110度，完全展开时的横向宽度为140mm，按压到最低位置时翼杆与主体轴线平行，整体收纳后的最大直径为55mm，高度为180mm，可以直接放入常规厨房抽屉的餐具分隔格，也适配多数酒具套装的预留收纳位，不会占用过多储物空间。结构连接处的齿轮模数设置为0.8，齿形做渐开线修型，啮合间隙控制在0.1mm，既保证传动过程无卡顿，又不会因为间隙过大出现晃动感，翼杆与主体的连接销轴采用过盈压装设计，日常使用过程中不会出现松脱脱落的问题。底部的支撑套圈采用平底设计，接触红酒瓶口时的支撑面做环形防滑纹理，开瓶时套在瓶口顶端不会出现打滑偏移，支撑圈的内径设置为32mm，适配市面上99%的标准红酒瓶口尺寸，不需要额外调整适配。

　　螺旋钻的长度设置为70mm，完全钻入后可以覆盖38mm到55mm长度的常规软木塞，不管是短款的餐酒塞还是长款的陈年酒塞都能稳定卡紧，不会出现钻入深度不足导致拔塞脱落的问题。整体结构没有多余的零散零件，所有活动部件都做了防脱限位，日常使用不需要额外拆解维护，表面的光滑曲面设计没有清洁死角，使用后直接用清水冲洗即可，不会残留酒液或者软木塞碎屑。从建模逻辑来看，所有配合面都预留了0.05mm的装配间隙，适配注塑或者金属压铸的生产工艺公差，不需要二次加工即可完成装配，各个受力部位的壁厚经过强度校核，主体受力位置的壁厚设置为3mm，日常使用施加额定按压力时形变量不超过0.02mm，不会出现结构断裂或者塑性变形的问题。
