闭环双排金属传动链条结构设计

　　这套闭环双排金属链条主要用于需要连续回转传递牵引力的机械场合，常见于输送线、张紧机构、同步牵引装置以及小型动力传输回路。与单排链条相比，双排结构在相同节距和链板宽度下能够分担更大的工作载荷，两侧链板通过销轴同步受力，运行过程中抗偏载能力更强，适合链轮中心距较长、链条需要绕成封闭回路的布置方式。

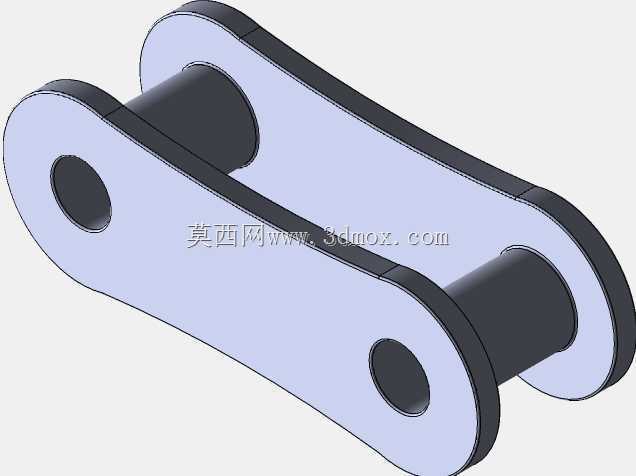

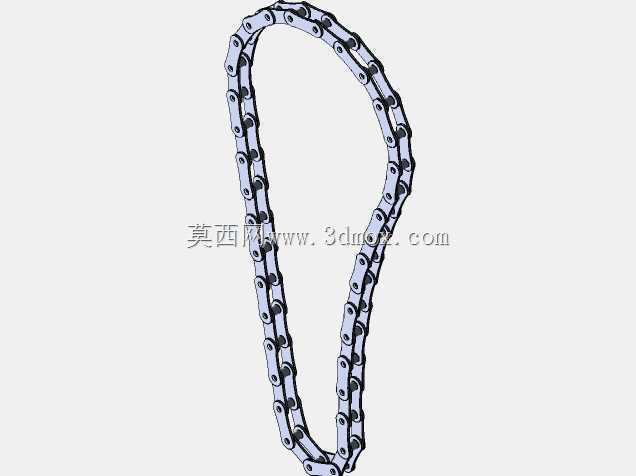

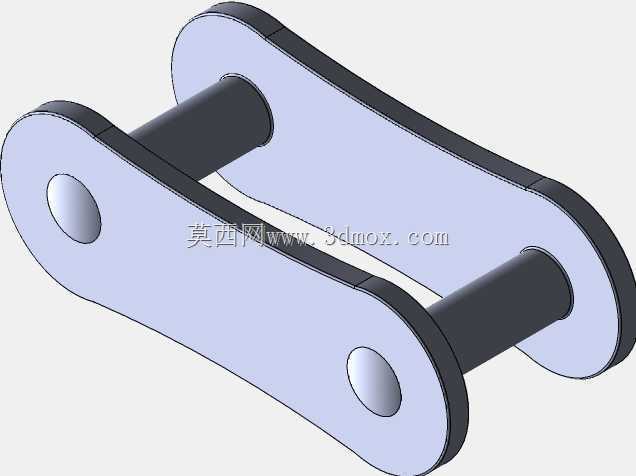

　　建模时先从单个链节入手，将内链板、外链板、套筒、销轴和端部连接件按实际装配关系分层处理。链板两端的孔位需要与销轴、套筒保持同轴，相邻链节通过销轴形成可转动铰接点，因此每一节都要保留合理的转动间隙，避免在弯曲绕入链轮时发生干涉。闭环形态不是简单拉直后阵列，而是依据链轮分度圆、包角和直线段长度确定链节数量，再让整圈链条沿运动轨迹连续排布；直线段链节保持平直，圆弧段链节随链轮节圆逐节偏转，这样才能反映真实啮合状态。

　　外形边界方面，链条宽度由双排链板的外侧距离决定，高度方向包含链板厚度、销轴端部以及上下回转面之间的空间。安装时要重点校核两个链轮的中心距、轴线平行度和链条张紧量：中心距过短会导致包角不足、啮合齿数减少，过长则容易在高速运行时产生拍打和多边形效应；张紧量过小会跳齿，过大则增加销轴与套筒的磨损。对于输送设备，还需在回程段设置托板或导向槽，控制链条下垂量。

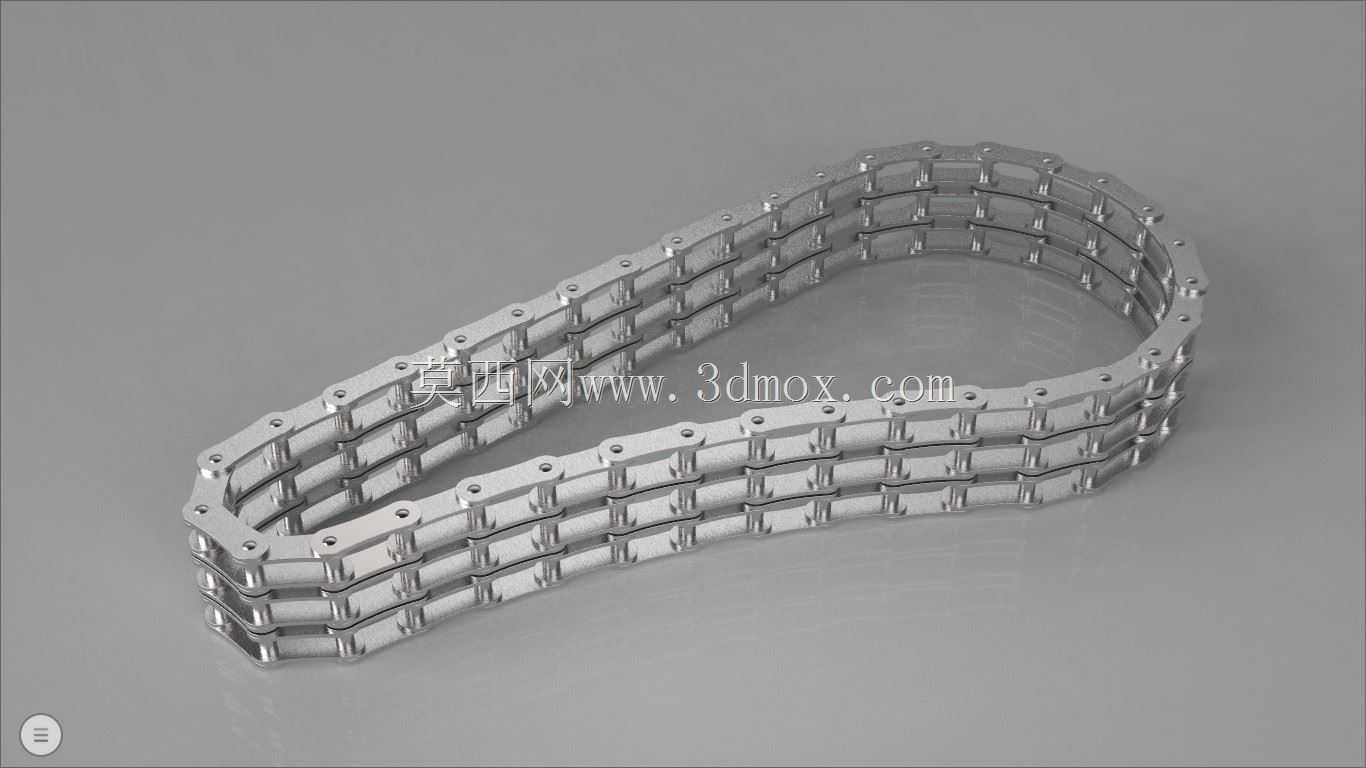

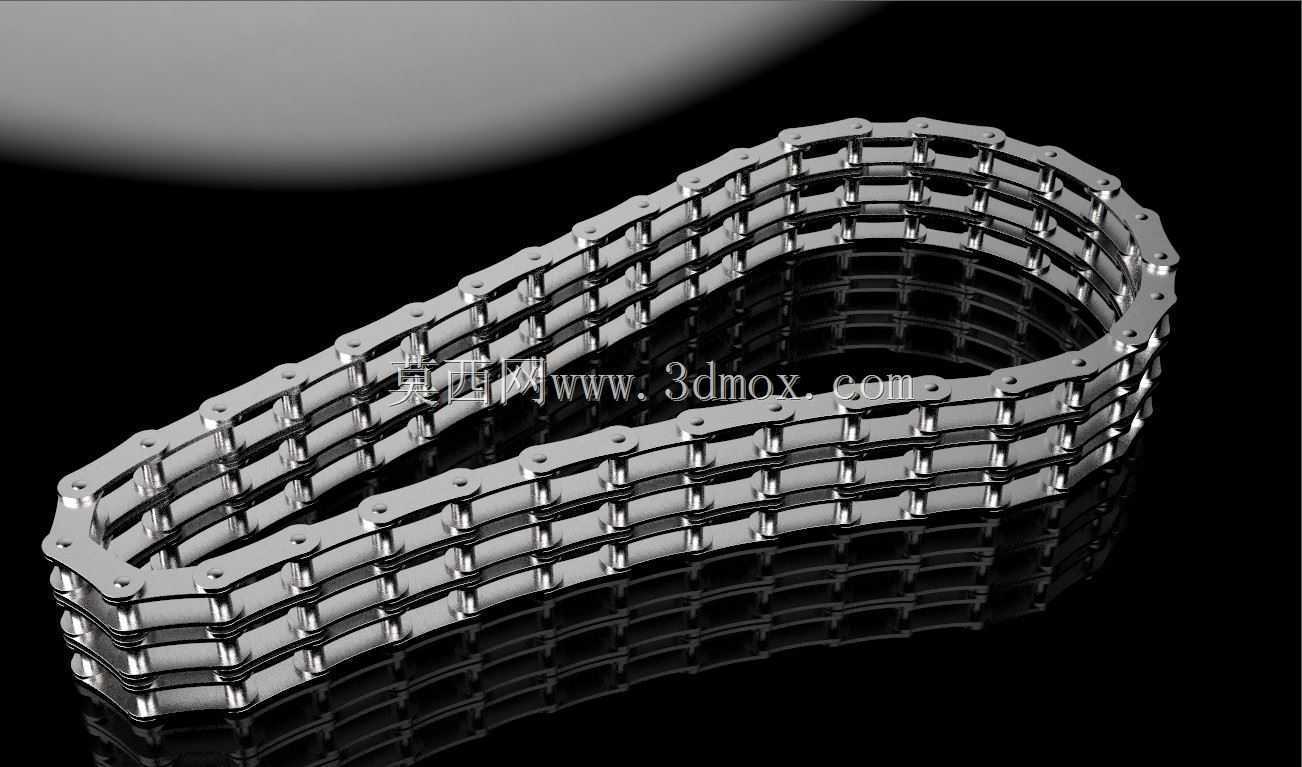

　　结构细节上，链板采用冲压件常见的平直轮廓，端部孔周承受主要拉应力，销轴贯穿内外链节并承担剪切与弯曲作用，套筒则在链轮齿推动时减少铰接处磨损。双排布置时，两排链节的节距、相位和销轴位置必须一致，否则会出现一侧先受力、链板扭曲或链轮偏磨。模型中把链条做成闭环后，可直接用于检查链轮齿形与链节的啮合间隙、导轨与链板的避让关系，以及设备外壳、张紧轮、护罩等周边部件的安装空间。

　　在实际选型中，这类链条并非只按外观尺寸确定，还要结合传递功率、链轮转速、冲击载荷、润滑条件和工作环境综合判断。三维结构的价值在于把链节铰接、回转包络和装配顺序提前暴露：设计者可以沿链条运动路径逐段检查干涉，也可以据此确定张紧轮位置、检修开口和润滑点布置，减少样机阶段反复修改链轮中心距和护罩结构的风险。
