带键槽正齿齿轮滚刀三维结构设计

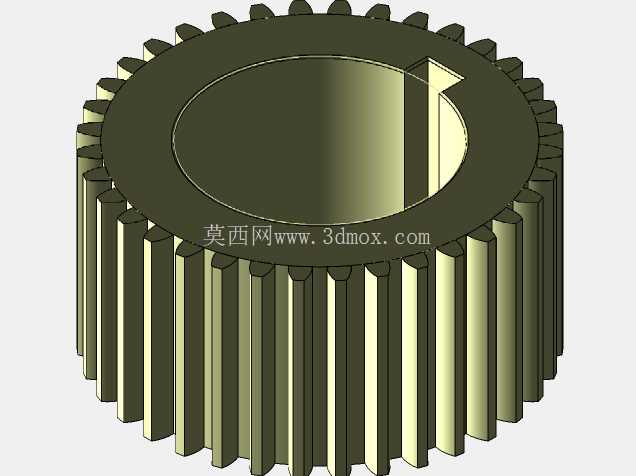

　　在齿轮加工车间的滚齿机工位上，这类带内孔键槽的正齿齿轮滚刀是批量加工直齿圆柱齿轮的核心切削刀具，区别于盘形铣刀的单齿逐齿切削，滚刀通过与齿坯之间严格的展成运动关系，连续完成齿形的切削成型，加工效率远高于仿形铣削方式，适配中小模数直齿轮的批量生产场景，常见于汽车变速箱齿轮、减速机传动齿轮、通用设备传动齿轮的加工工序中。从结构设计逻辑来看，该滚刀采用整体圆柱式结构，外圆周均匀分布切削齿，内孔设置单键槽用于和滚齿机主轴实现周向固定，传递切削扭矩，避免滚削过程中刀具与主轴出现相对转动，保证齿形加工的分度精度。

　　设计时首先要匹配加工齿轮的模数、压力角等核心齿形参数，滚刀的齿形参数需与被加工齿轮的法向齿形严格对应，才能通过展成运动包络出准确的渐开线齿面；内孔直径需适配对应型号滚齿机的主轴安装轴径，键槽的尺寸公差需符合机械传动连接件的标准要求，保证安装时的配合精度，避免间隙过大导致切削过程中产生振动，影响齿面加工质量。滚刀的轴向长度设计需覆盖被加工齿轮的全齿宽，同时预留一定的窜刀余量，滚削加工中滚刀会沿轴向逐步窜动，让不同位置的切削齿均匀参与切削，延长刀具整体使用寿命，避免局部刀齿过早磨损。

　　外圆周的切削齿沿螺旋线方向排布（正齿滚刀的螺旋升角匹配加工需求），每个刀齿都带有前角与后角，前角设计保证切削时的排屑顺畅，后角则减少刀齿后刀面与已加工齿面的摩擦，降低切削热的产生，实际生产中滚刀的前角通常根据加工材料调整，加工钢制齿轮时多采用正前角设计，改善切削性能。安装边界方面，滚刀装入主轴后需通过两端的压紧螺母实现轴向固定，安装时需校验滚刀的径向跳动与端面跳动，跳动值超差会直接导致被加工齿轮的齿距累积误差、齿形误差超标，因此内孔与主轴的配合精度、两端定位端面的平面度都是设计时需要严格控制的形位公差项。

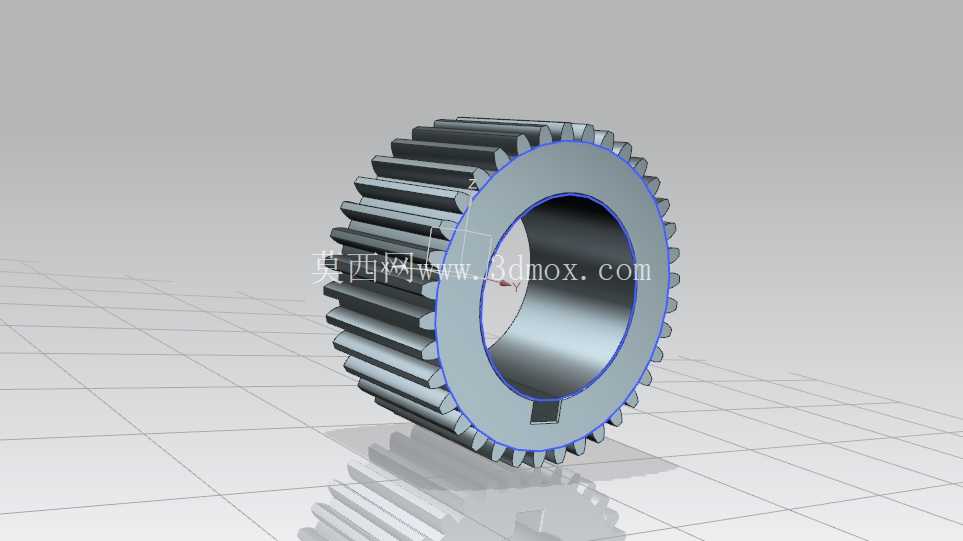

　　在实际应用场景中，这类滚刀适配普通卧式滚齿机与数控滚齿机，加工时滚刀与齿坯按照固定的传动比做回转运动，同时滚刀沿齿坯径向进给至全齿深，再沿齿坯轴向走刀完成整个齿宽的切削，单次装夹即可完成齿轮全部轮齿的加工，分度精度由机床传动链与滚刀本身的齿距精度共同保证。设计三维模型时，需要准确还原每个刀齿的齿形轮廓、内孔键槽的尺寸位置、两端的定位基准面，建模过程中可先通过螺旋线生成刀齿的排布路径，再通过扫掠、阵列等特征完成全部刀齿的构建，内孔键槽需严格按照标准键槽的尺寸规范绘制，保证后续生成工程图时的尺寸可直接用于生产加工。这类滚刀的结构设计直接决定了齿轮加工的精度与效率，合理的齿形参数、安装结构设计能够有效降低切削负载，提升加工过程的稳定性，减少打刀、齿面振纹等加工问题的出现，是齿轮加工工艺环节中不可或缺的核心工装部件。
