长杆件导向滑移输送支撑装置结构

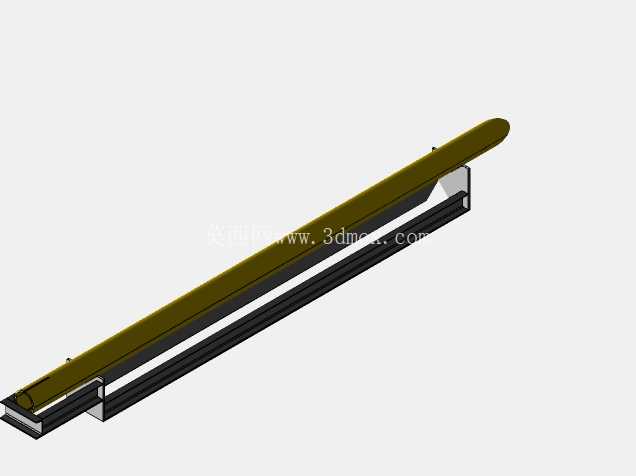

　　这套结构主要面向长轴类、棒料类工件的工序间转运与工位支撑场景，常见于机加工车间的棒料上料工位、热处理前后的物料暂存输送、管材加工线的接料导向环节，解决长细比偏大的工件在转运过程中易弯曲变形、输送轨迹偏移的实际问题。从结构组成来看，底部采用双平行槽钢作为承载主梁，两根主梁之间通过等距布置的横撑焊接固定，形成稳定的框架式底座，主梁的槽口向内设置，既可以作为滑移轨道的安装基准，也能容纳滑移过程中掉落的切屑、杂物，避免杂物卡滞滑动副。

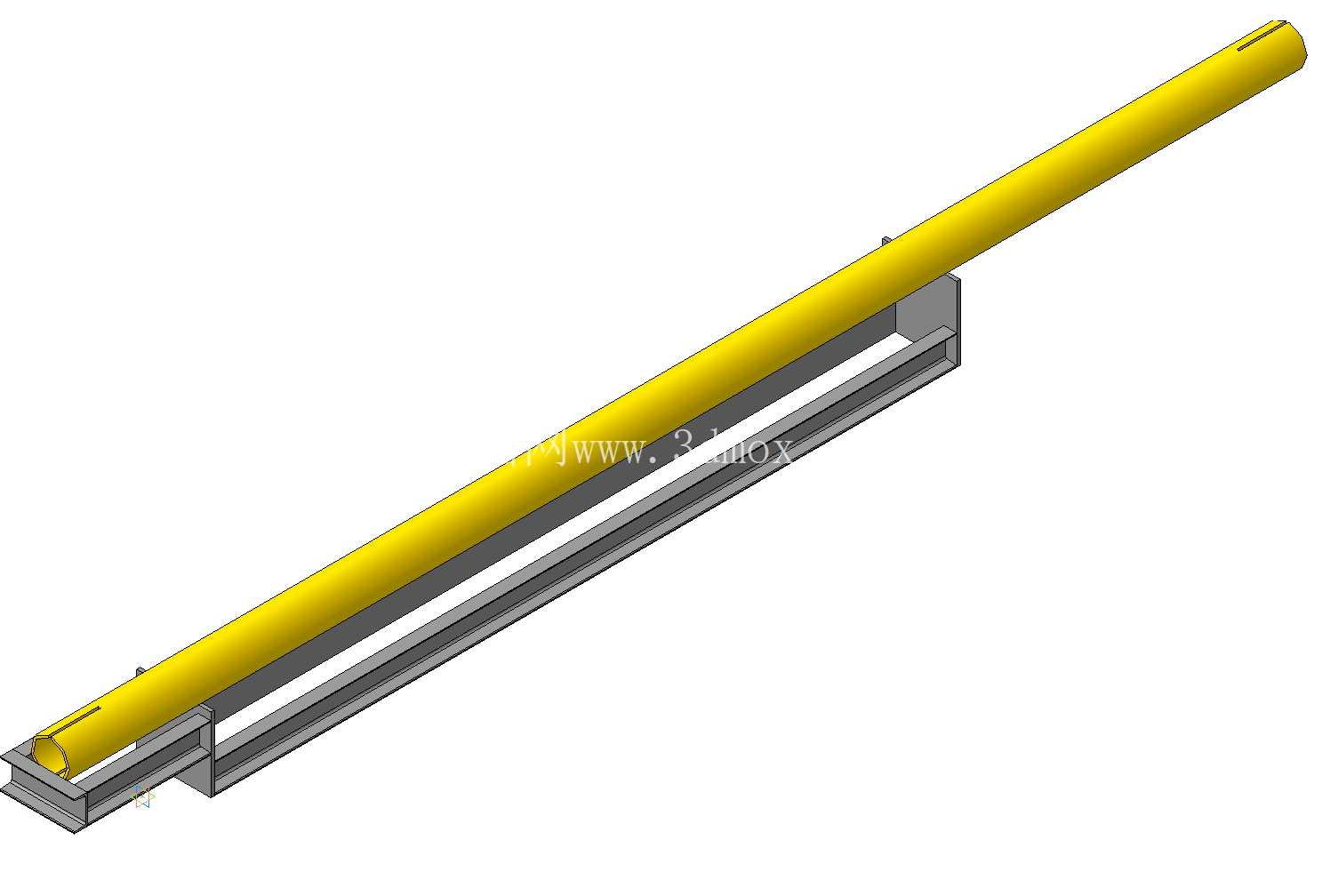

　　上方的黄色长筒为工件承载套，采用耐磨尼龙材质加工，内孔直径适配常见直径范围的圆棒料，套体两端做了15度倒角导向，方便工件从端部顺利穿入，不会因为端口锐边刮伤工件表面；承载套下方通过两个L型折弯支架与底部滑移座连接，支架上开设长圆孔，可根据实际输送的工件直径调整承载套的安装高度，保证工件轴线与前后工位的设备主轴中心高保持一致，避免工件穿入设备时出现别劲、卡滞的问题。

　　底部滑移座采用钢板折弯成型，两侧安装有嵌入式铜质滑块，与底部槽钢的翼缘面配合，滑动间隙控制在0.2-0.5mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致承载套晃动；滑移座的行程由两端的限位挡块限定，挡块采用螺栓固定在槽钢端部，可根据实际输送行程需求调整安装位置，适配不同长度工件的输送距离要求。设计过程中优先考虑了长工件的挠度变形问题，承载套的长度设置为工件直径的12-15倍，保证工件穿入后有足够的支撑长度，不会因为悬臂过长产生弯曲；整个底座的安装基准面做了铣削加工，平面度控制在0.1mm/米范围内，安装时可通过底座上的地脚螺栓孔与车间地面或者设备机架连接，安装边界宽度控制在400mm以内，长度可根据实际需求拼接延长，不会占用过多的车间通道空间。

　　在实际使用中，这套装置可配合气缸或者链条驱动，实现承载套带着工件沿导轨方向往复移动，完成工件从待料位到加工位的自动输送，也可作为无动力的滑移支撑，靠人工推动工件完成工位转移；承载套属于易损件，与支架采用螺栓连接，磨损后可快速拆卸更换，不需要拆解整个底座结构，降低维护成本。结构上所有焊接部位都做了去应力处理，避免长期使用后框架变形导致滑动精度下降，外露的金属表面都做了喷塑处理，耐磨防锈，适合车间多油污、多切屑的恶劣使用环境。针对不同直径的工件，只需要更换对应内孔尺寸的承载套即可，不需要改动底座和滑移结构，具备较强的通用性，可适配直径20mm到80mm之间的各类金属、非金属长棒料、管材的输送支撑需求。
