带安装座三角连接支架结构设计

在通讯设备、小型机电产品的内部装配场景中，这类带安装座的三角连接支架是承担部件定位、载荷传递的核心结构件，日常多被用于固定通讯模组、小型功能模块，或是作为设备内部两个异向安装面的过渡连接载体，替代传统的拼接式角码，减少装配环节的零件数量，提升整体结构的抗振性能。从实际使用场景来看，这类支架常被布置在设备壳体的转角位置，一侧贴合设备内壁的钣金面，另一侧承接需要悬空固定的功能模块，比如通讯设备里的信号转接板、小型滤波组件，避免模块在设备运输、运行振动过程中出现移位、接线松脱的问题。

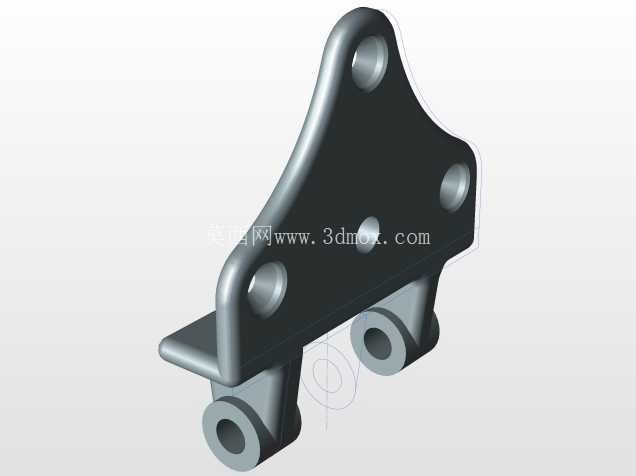

从结构功能特性来看，该支架主体采用三角异形板作为承载基体，三角构型的设计本身就具备更好的结构刚度，同等板材厚度下，三角结构的抗弯折、抗扭转变形能力远高于直板结构，能够在不额外增加板材厚度、控制零件重量的前提下，满足承载需求。主体板面上分布的三个沉头安装孔，分别对应三个不同的固定点位，孔位做沉头处理是为了让安装螺钉的头部完全埋入支架板面，不会出现凸起干涉相邻部件装配的问题，三个孔位呈非对称排布，刚好匹配被固定模块的安装孔位坐标，同时也能避免装配时出现装反的问题，具备防错设计的属性。

支架下方延伸出的两个带同轴孔的安装座，是整个零件的另一处核心功能结构，两个安装座的内孔保持严格同轴，用于穿装铰接销轴或是定位轴，实现支架与设备主体机架的铰接式连接，或是为被承载的模块提供转动副的安装基础。安装座与主体三角板之间做了圆弧过渡衔接，没有尖锐的直角连接，一方面是为了减少冲压成型过程中的应力集中，避免零件在受载时从衔接位置出现断裂，另一方面也能去除加工毛刺，避免装配过程中划伤操作人员或是损坏设备内部的线缆。主体板侧方延伸出的短折边，是辅助定位结构，装配时该折边可以贴合在设备机架的定位台阶面上，快速确定支架的安装位置，减少装配时的调整时间，同时折边也能进一步提升主体板的侧向刚度，避免板面受侧向力时出现变形。

从设计思路层面拆解，该零件的设计完全围绕装配需求与载荷需求展开，没有多余的冗余结构。首先确定的是下方两个安装座的孔位同轴度要求，这部分是整个支架的安装基准，所有其他结构的尺寸都以这两个孔的中心连线作为基准进行标注，保证装配时的位置精度。主体三角板的轮廓形状是根据设备内部的预留安装空间进行适配设计的，边缘做了倒圆角处理，避免与设备内部的其他零部件、线缆发生干涉，三个板面安装孔的位置是根据被固定模块的安装孔坐标反推确定的，同时孔位之间的间距也考虑了螺钉安装时的操作空间，保证用常规螺丝刀就能完成螺钉拧紧操作，不会出现工具无法伸入的问题。板材厚度的选择是结合承载重量计算确定的，按照被承载模块的重量乘以3倍的安全系数，校核板材的抗弯强度，最终选定的厚度既能满足强度要求，也不会造成材料浪费。

关于安装边界与尺寸配合，两个下安装座的内孔尺寸按照基孔制公差设计，与适配销轴的配合选用间隙配合，保证铰接转动时不会出现卡滞，同时间隙量控制在合理范围，避免转动时出现过大的窜动量。安装座的端面与销轴的台阶面贴合，限制支架沿销轴轴向的窜动，轴向预留的间隙量考虑了温度变化带来的零件热胀冷缩量，避免高温环境下零件膨胀出现卡滞。主体板面上的沉头孔尺寸适配对应规格的沉头螺钉，沉头孔的深度保证螺钉拧紧后头部低于板面0.2mm左右，不会出现凸起。支架整体的外轮廓尺寸严格控制在设备预留的安装空间范围内，所有边缘的圆角半径统一，既符合冲压加工的工艺要求，也避免锐边带来的安全隐患。在实际装配时，先通过下方两个安装座的孔位将支架铰接在设备机架上，调整好角度后再通过板面的三个沉头孔固定被承载的模块，整个装配流程不需要复杂的工装，普通作业人员就能快速完成安装，后期维护拆卸也十分便捷，只需要拧下对应的螺钉就能完成模块的更换，不需要整体拆除支架，大幅降低后期的维护成本。
