多工位加工用刀具转接适配组件

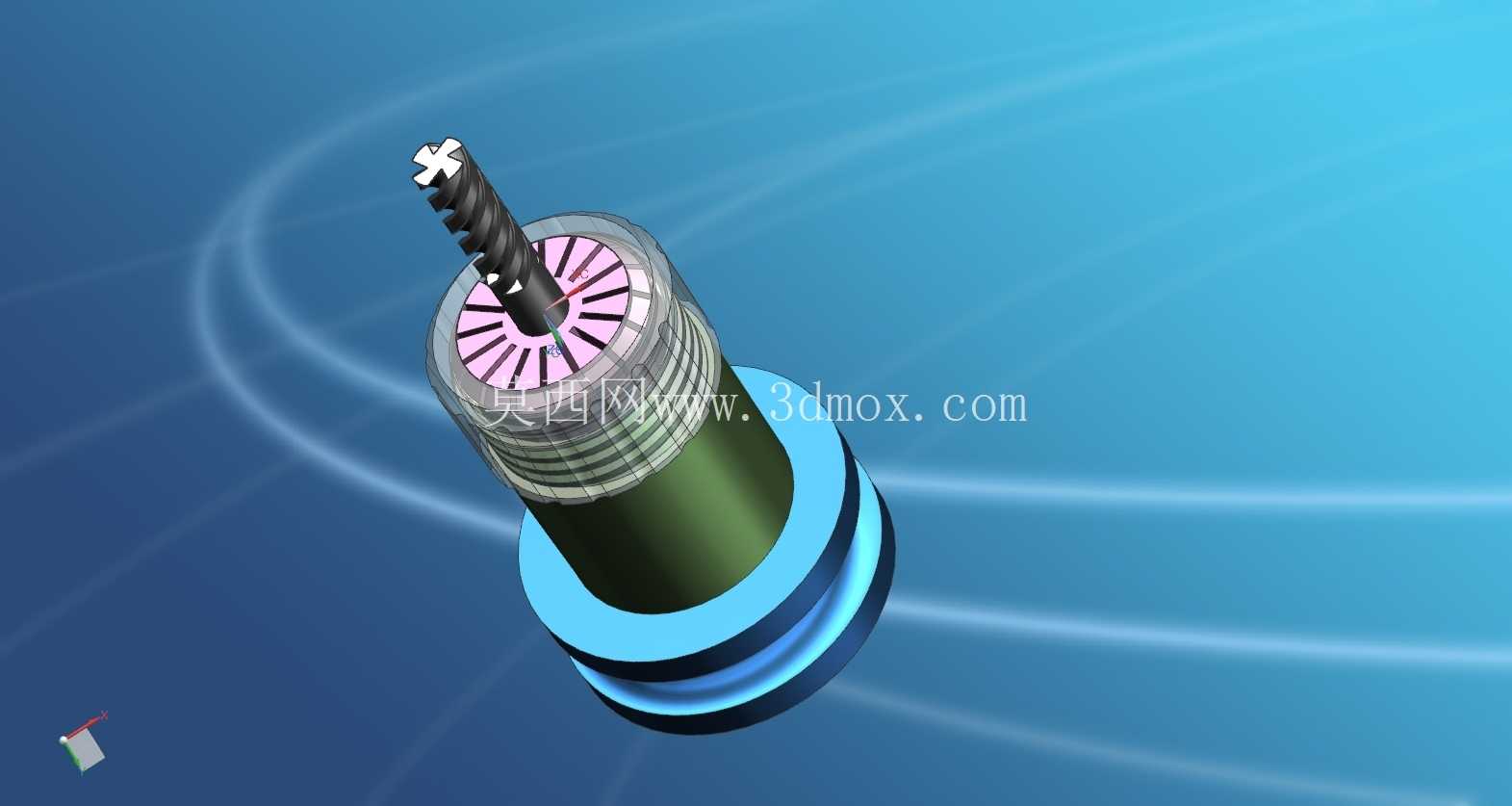

　　在数控加工中心的多工序连续作业场景里，不同规格刀具与主轴接口的匹配问题一直是影响换刀效率、加工同轴度的核心痛点，这款刀具转接适配组件正是针对这类现场需求完成的结构设计，可覆盖铣削、钻削、铰削等多类切削刀具的装夹转接需求，适配常规立式加工中心、卧式镗铣床的主轴安装接口，解决不同柄径刀具无法直接装夹、悬伸长度不足导致的加工干涉问题。从实际加工场景的使用逻辑出发，这款转接件的设计首先考虑了装夹后的刚性传递，主体采用阶梯式轴套结构，下部的法兰定位面可与主轴端面完全贴合，保证安装后的端面跳动控制在0.005mm以内，避免高速切削时因贴合间隙产生的振动振纹。

　　上部的弹性夹装结构采用周向均匀分布的开槽胀紧设计，装入刀具后通过锁紧螺母的轴向施压，可让夹装部位均匀收缩抱紧刀具柄部，夹持力可满足直径12mm以下硬质合金刀具在S8000转速下的切削载荷需求，不会出现刀具打滑、偏摆的问题。设计过程中特意优化了转接件的整体动平衡性能，所有回转面均做了同轴度公差约束，外圆表面的阶梯过渡处采用圆角平滑衔接，减少高速旋转时的风阻与应力集中，同时在夹装端的顶部做了端面定位槽，可匹配带削平柄的刀具做周向防转，针对攻丝、铰孔这类有扭矩传递需求的工序，可有效避免刀具与转接件之间的相对转动，保证加工扭矩的稳定传递。

　　从安装边界尺寸来看，这款转接件的主体外径控制在32mm，法兰盘外径45mm，整体有效装夹长度68mm，装入刀具后悬伸长度可根据加工需求在20-40mm范围内调整，可适配多数中小型零件的型腔加工、孔系加工场景，不会因为转接件外径过大与工件侧壁、夹具压板产生干涉。针对加工过程中的切屑飞溅、切削液冲刷问题，转接件的外露表面做了光滑过渡处理，没有容易积存切屑的凹槽死角，日常维护时只需用压缩空气即可吹净表面附着的切屑与切削液，夹装部位的胀紧开槽宽度控制在0.8mm，可避免细小切屑卡入缝隙导致的夹装精度下降问题。

　　在实际选型使用时，这款转接件可搭配不同内径的弹性胀套，覆盖3mm到12mm柄径的各类直柄刀具，无需针对每一种柄径的刀具单独配备对应规格的刀柄，可有效减少现场刀柄的储备数量，降低工装采购成本，同时缩短换刀时的调整时间，换刀后只需单次打表确认径向跳动即可投入加工，无需反复调整装夹位置。结构设计上还考虑了长期使用后的磨损补偿，夹装部位的胀紧结构采用合金工具钢材质，热处理硬度达到HRC58-62，具备足够的耐磨性，长期反复装夹刀具也不会出现夹持力下降、内孔拉伤的问题，锁紧部位的螺纹采用细牙梯形螺纹，锁紧时的施力更均匀，不会因为切削振动出现螺母松动的问题。针对深腔加工的场景，这款转接件的细长主体结构可延伸刀具的作业范围，相比标准刀柄可增加30mm的有效加工深度，可满足多数模具型腔、壳体零件的深孔、深槽加工需求，同时转接件的主体壁厚做了等强度优化，在保证足够刚性的前提下尽可能降低自身重量，减少主轴的负载，避免长时间高速运转时主轴轴承的额外磨损。
