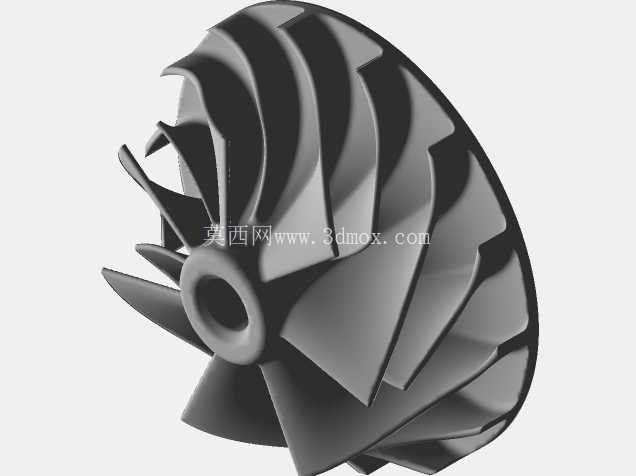

带Ansys挠度分析结果的离心式叶轮结构

　　在流体输送、动力透平类设备的核心部件设计中，叶轮作为能量转换的核心载体，其结构刚度与运行形变直接决定整机的运行效率、振动水平与服役寿命。本次呈现的叶轮结构，是基于实际工况载荷完成挠度形变分析后的实体映射结构，可直接用于后续的结构优化、流场耦合验证以及装配干涉检查环节。从实际应用场景来看，这类带后弯式叶片的离心叶轮，多用于中高压离心通风机、小型工业透平膨胀机、以及部分特种工况的离心泵核心段，在冶金送风、污水处理曝气、工业废气处理等场景中，这类叶轮需要在数千转每分钟的转速下持续运行，既要承受离心力带来的径向拉伸载荷，还要承受气流交变作用力带来的周期性形变，一旦挠度超出设计阈值，就会出现叶片碰擦机壳、动平衡失效、轴承载荷陡增等连锁故障。

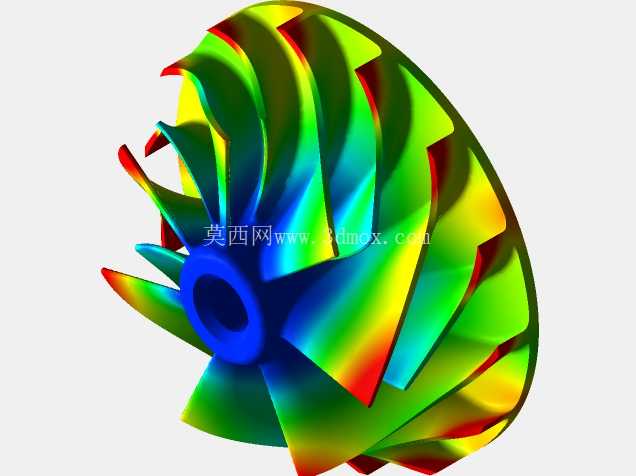

　　从结构设计思路来看，该叶轮采用整体式铣削加工的结构逻辑，轮毂与叶片为一体化实体，避免了焊接式叶轮存在的焊缝应力集中问题，轮毂中心设置的阶梯式安装孔，可直接与电机主轴或传动轴通过键连接实现周向固定，安装孔的端面设置有定位止口，能够保证叶轮装配后的同轴度控制在0.02mm以内，减少高速旋转时的偏心激励。叶片采用空间扭曲型线设计，从轮毂侧到轮缘侧的叶片安装角呈渐变过渡，这种设计能够减少气流进入叶道时的冲击损失，同时控制叶道内的气流分离，而在挠度分析的结果映射中，可以清晰看到不同区域的形变分布规律：靠近轮缘的叶片出口边区域是形变最大的位置，这是因为该位置的旋转半径最大，离心力带来的拉应力最高，同时气流在出口位置的动压最高，对叶片的作用力也最大，而靠近轮毂的叶片根部区域形变量最小，是整个叶轮结构的刚度支撑核心。

　　在实际设计校核过程中，这类挠度分析结果的三维实体化映射，能够帮助设计人员快速识别结构刚度薄弱区域，不需要反复在仿真软件与建模软件之间切换导出数据，可直接在三维环境中测量形变后的叶片与机壳之间的最小间隙，确定合理的装配预留量，避免运行过程中出现动静碰磨。从安装边界来看，该叶轮的轴向定位依靠轮毂端面与轴肩的贴合实现，径向定位依靠安装孔与主轴的过渡配合保证，叶片的最大外圆尺寸需要与机壳内壁保持单边不小于2mm的间隙，这个间隙值的确定就需要参考全速运行下的最大挠度值，间隙过大会导致叶顶泄漏损失增加，降低整机效率，间隙过小则会在形变后出现碰擦故障。另外，叶片的前缘做了小圆角过渡处理，能够减少气流前缘的涡流损失，同时降低异物冲击时的应力集中，叶片的尾缘则做了减薄处理，减少气流尾迹的涡流强度，降低运行时的气动噪声。在结构刚度匹配上，轮毂的厚度设置需要结合最大挠度值进行优化，轮毂过薄会导致整体刚度不足，运行时整体晃动量增大，轮毂过厚则会增加叶轮的整体重量，提升转动惯量，导致电机启动扭矩增大，同时增加轴承的径向载荷，缩短轴承的使用寿命。

　　这类将仿真挠度结果映射到三维实体的设计方式，改变了传统设计中只看仿真云图不做实体校核的模式，能够让设计人员更直观地掌握结构形变后的实际尺寸边界，尤其是在做改型设计时，可以直接基于形变后的实体调整叶片型线，预先补偿运行时的形变，让叶轮在实际运行转速下的叶片型线刚好符合设计的气动型面，进一步提升整机的运行效率。在实际生产环节，这类整体式叶轮多采用五轴联动加工中心完成铣削，加工前的毛坯需要经过探伤检测，确保内部没有气孔、夹渣等缺陷，加工完成后需要基于挠度分析的结果做动平衡校正，在轮缘的指定位置去除不平衡量，保证叶轮在工作转速下的振动值符合行业标准要求。
