带Ansys偏转结果的离心式叶轮结构

　　在流体输送与能量转换类设备的开发流程中，叶轮作为核心做功部件，其型面精度直接决定整机的运行效率与运行稳定性，这类带仿真偏转结果的叶轮三维结构，能够直观呈现叶片在实际工况载荷下的形变分布规律，为后续的结构优化、间隙预留设计提供直接的三维参考依据。从实际应用场景来看，这类叶轮广泛适配于离心式通风机、低压离心水泵、小型涡轮增压器压气机端等设备，在工业厂房通风换气、水处理系统流体增压、小排量内燃机进气增压等工况中承担核心的能量转换作用，运行过程中叶片需要持续承受流体冲击带来的交变载荷、高速旋转产生的离心载荷，不同位置的形变偏差会直接改变叶轮流道的过流面积，进而影响设备的输出压力与流量特性。

　　从设计思路层面来看，这类叶轮的三维构建首先要基于初始的水力设计结果确定叶片的进出口安装角、叶片数、轮毂比等核心参数，初始型面完成后导入仿真环境开展流固耦合计算，获取不同转速、不同入口压力工况下叶片各位置的偏转量，再将偏转后的型面逆向重构为可编辑的三维实体，用于后续的模具开模、数控加工编程环节。不同于常规的理想型面叶轮模型，该结构完整保留了仿真计算后的形变偏移特征，能够帮助设计人员直观识别叶片形变较大的区域，在结构设计阶段针对性调整叶片局部厚度、优化轮毂与叶片的过渡圆角，避免实际运行过程中因形变量过大导致叶片与机壳发生刮蹭，同时也能为机壳与叶轮之间的间隙设计提供量化参考，间隙过大会导致流体回流降低效率，间隙过小则容易在运行过程中出现动静部件碰磨故障。

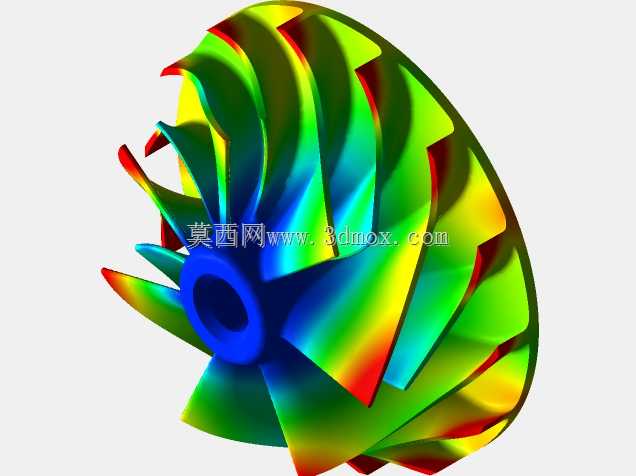

　　从外形尺寸与安装边界来看，该叶轮采用中心孔定位的安装方式，中心轮毂孔为等直径通孔结构，可直接与设备主轴通过键连接实现扭矩传递，安装端面为垂直于主轴轴线的平面，能够与轴肩端面紧密贴合保证安装垂直度，避免高速旋转过程中出现动平衡超差问题。叶片采用后弯式空间扭曲型面，从轮毂位置到轮缘位置的叶片安装角平滑过渡，能够有效降低流体进入叶轮流道时的冲击损失，叶片前缘做了小圆角处理，可减少入口处的流体分离现象，叶片尾缘厚度均匀收窄，能够降低出口处的尾迹损失。从结构细节来看，轮毂与叶片的连接位置采用大圆角过渡设计，能够有效降低应力集中系数，避免长期交变载荷作用下在连接位置出现疲劳裂纹，叶片表面的偏转结果以色谱形式呈现，从蓝色到红色的色阶对应不同位置的形变量大小，蓝色区域形变量最小，集中在轮毂与叶片根部连接位置，红色区域形变量最大，集中在叶片前缘的轮缘位置，这一分布规律也符合高速旋转部件的形变特征，轮缘位置线速度最高，承受的离心载荷与流体冲击载荷最大，因此形变量也最大。

　　在实际的工程应用中，这类带仿真偏转结果的三维结构还可用于动平衡校核环节，将偏转后的实体模型导入动平衡计算模块，可模拟实际运行过程中叶轮的质量分布变化，提前在设计阶段完成去重槽的位置与深度规划，减少后续实物样机的动平衡调试工作量。同时，该结构也可用于后续的工艺性分析，比如针对形变量较大的叶片前缘位置，在注塑或者铸造过程中针对性调整拔模斜度，避免成型过程中出现脱模变形，在数控加工环节针对形变较大的区域调整走刀参数，减少加工过程让刀带来的尺寸误差。对于设备运维人员而言，通过观察该偏转结果的分布规律，能够明确叶轮运行过程中的易磨损位置，在日常巡检过程中重点检查对应区域的叶片磨损情况，提前制定维护更换计划，避免因叶片破损导致设备出现振动超标、性能下降等故障。
