星月造型金属质感徽标立体结构设计

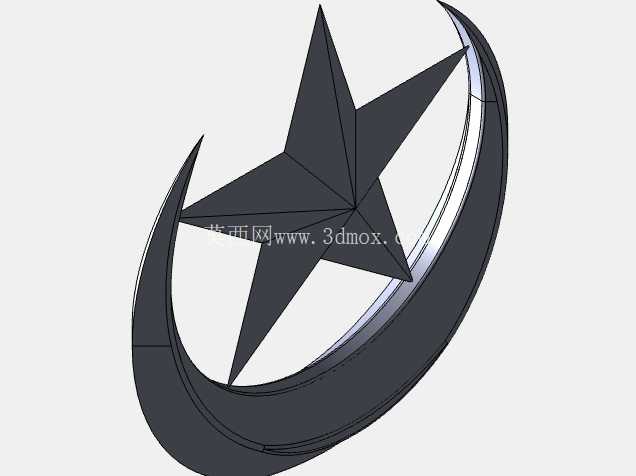

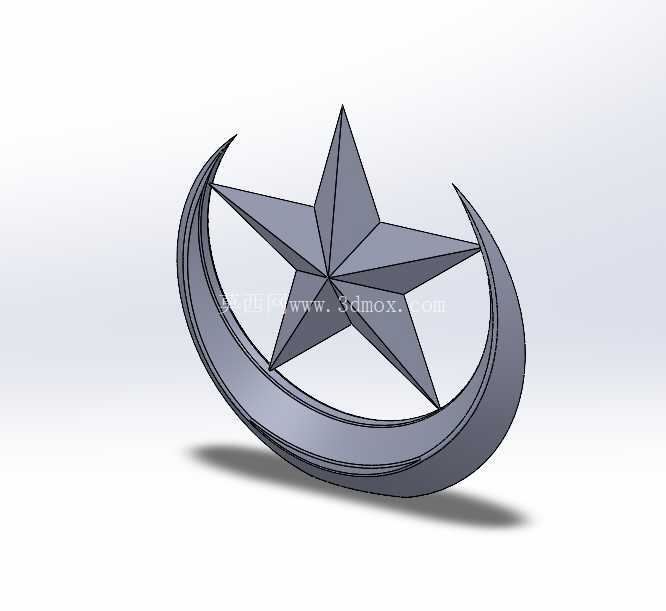

　　该星月组合造型构件，最初的设计出发点是适配金属铸造工艺的批量生产需求，可作为标识摆件、装饰嵌件应用在公共空间导视、文创纪念产品、主题场景装饰等多个场景中。从结构设计逻辑来看，整体采用月牙环抱五角星的对称式布局，月牙构件为弧形薄壁结构，截面做了均匀的等厚处理，壁厚控制在3mm-5mm区间，既保证铸造过程中金属液的充型流畅性，避免出现冷隔、浇不足的铸造缺陷，也能在后续抛光、电镀表面处理工序中减少变形风险，月牙的两个尖端做了R0.8mm的圆角过渡，避免锐角位置在脱模、搬运过程中出现崩边，同时也消除了使用过程中的尖锐划伤隐患。

　　五角星构件采用立体棱面切割设计，每个棱边的拔模斜度统一设置为1.5°，适配金属型铸造的脱模需求，五个角的顶点同样做了小圆角处理，与月牙构件的衔接位置采用嵌入式定位结构，五角星的底部设置定位凸台，与月牙内侧的定位凹槽过盈配合，装配后可通过焊接或者结构胶粘接实现永久固定，无需额外的紧固件外露，保证整体外观的完整性。从安装边界来看，整个构件的底部为平面支撑结构，支撑面的平面度公差控制在0.2mm以内，可直接放置在水平台面上作为桌面摆件，也可在支撑面预留M4的螺纹安装孔，适配壁挂安装、支架固定等多种安装方式，整体外轮廓的最大包络尺寸控制在150mm×120mm×80mm区间，既不会因为尺寸过小丢失细节表现力，也不会因为尺寸过大增加铸造和表面处理的工艺难度。

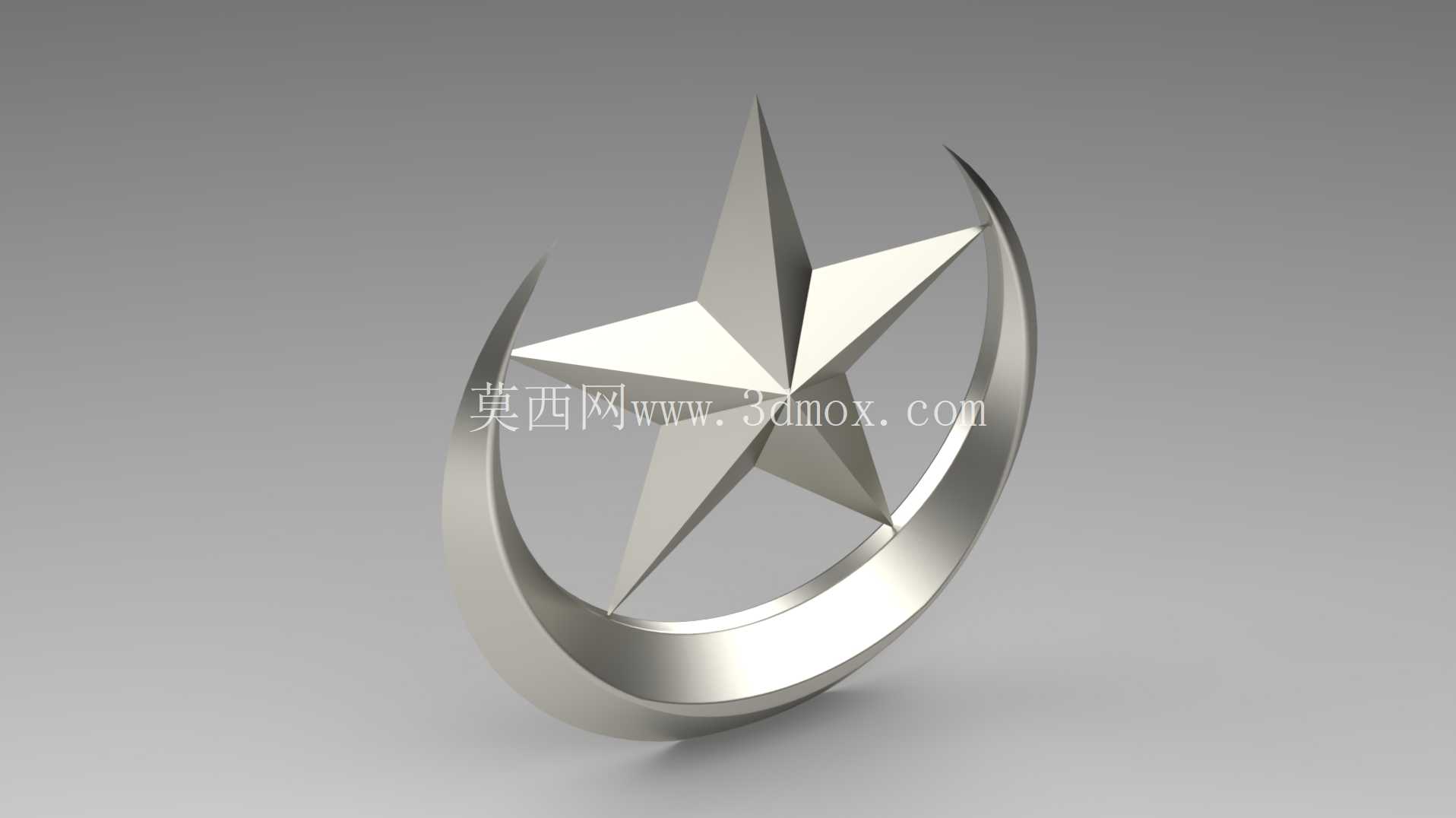

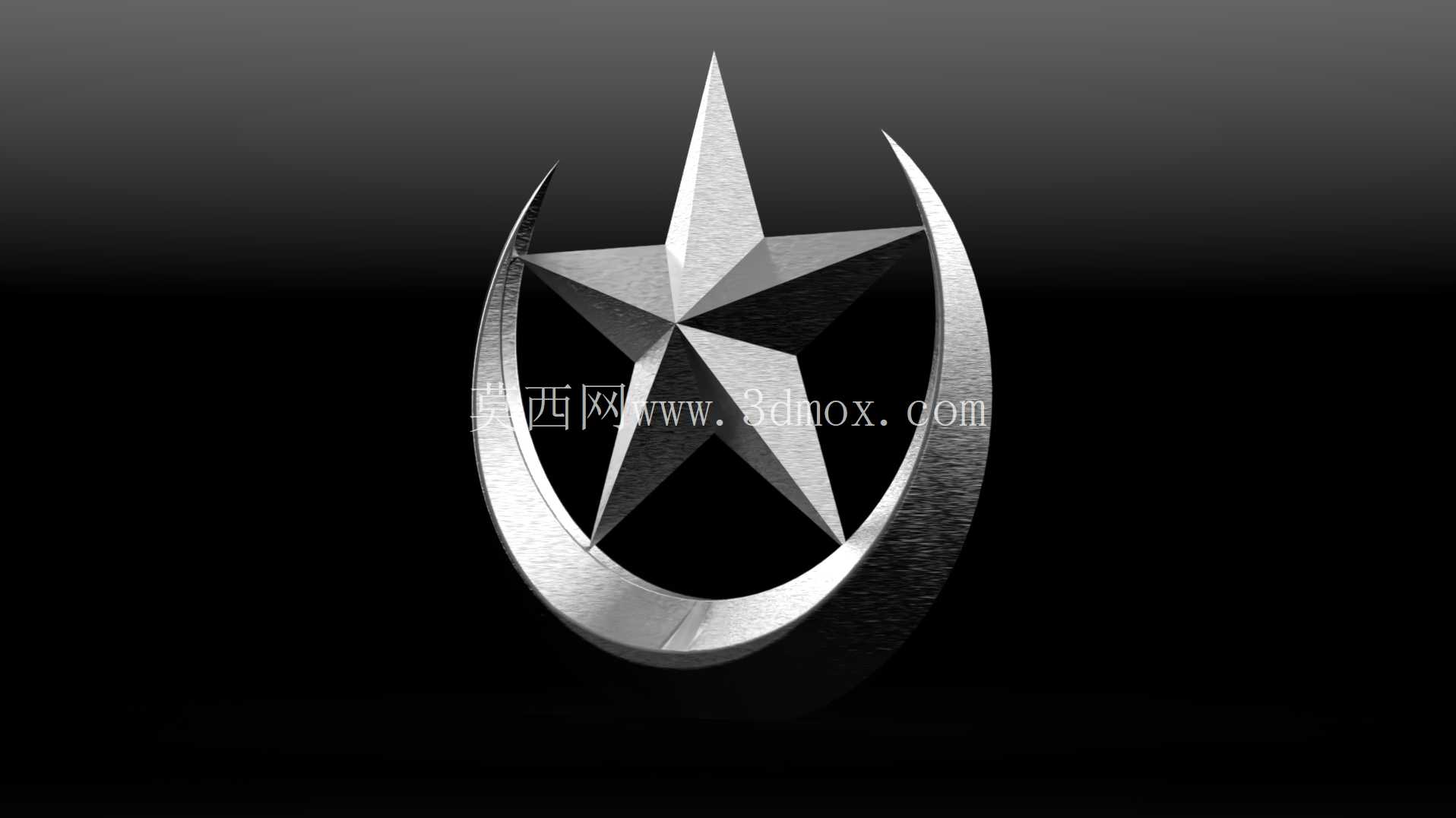

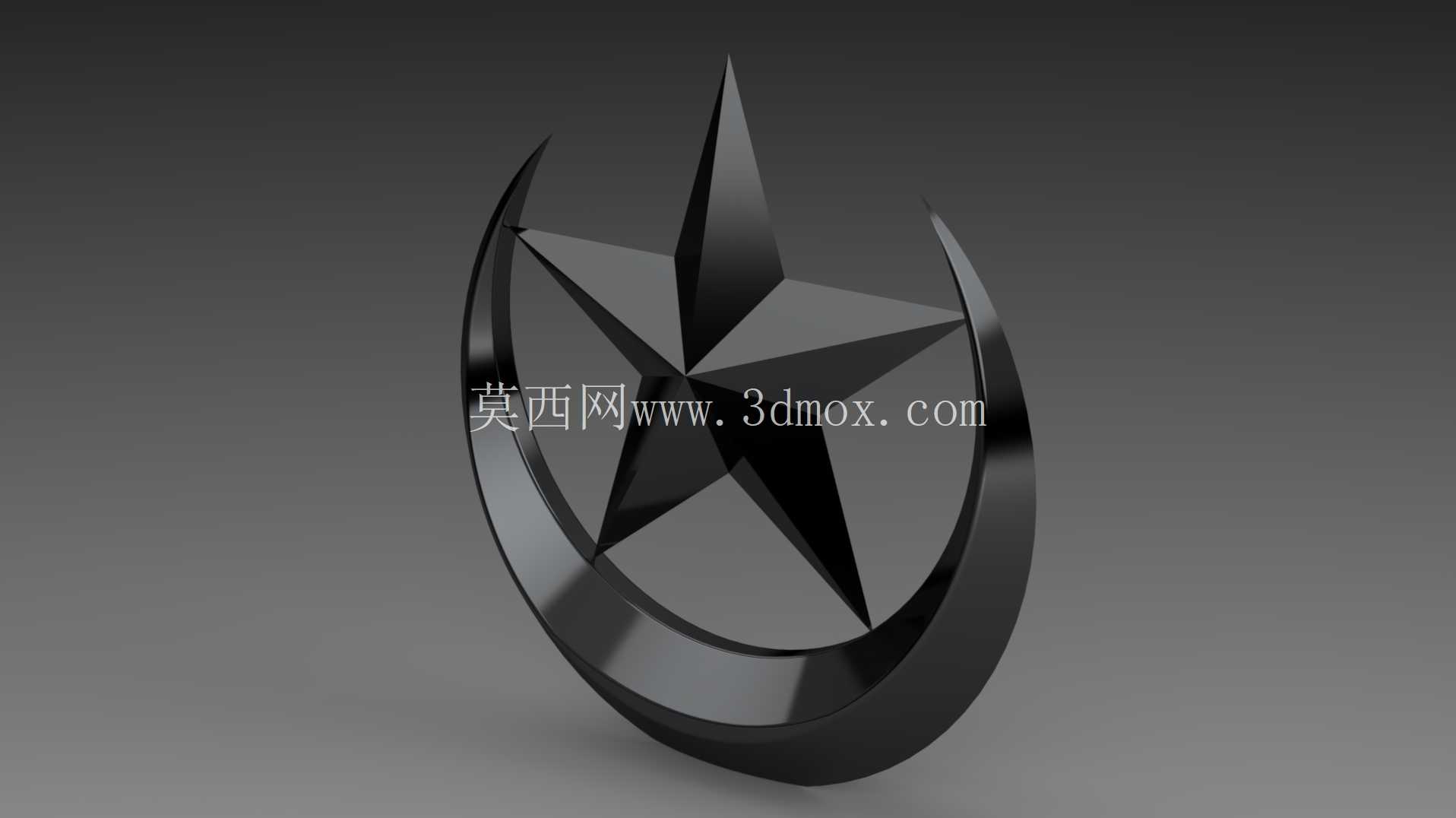

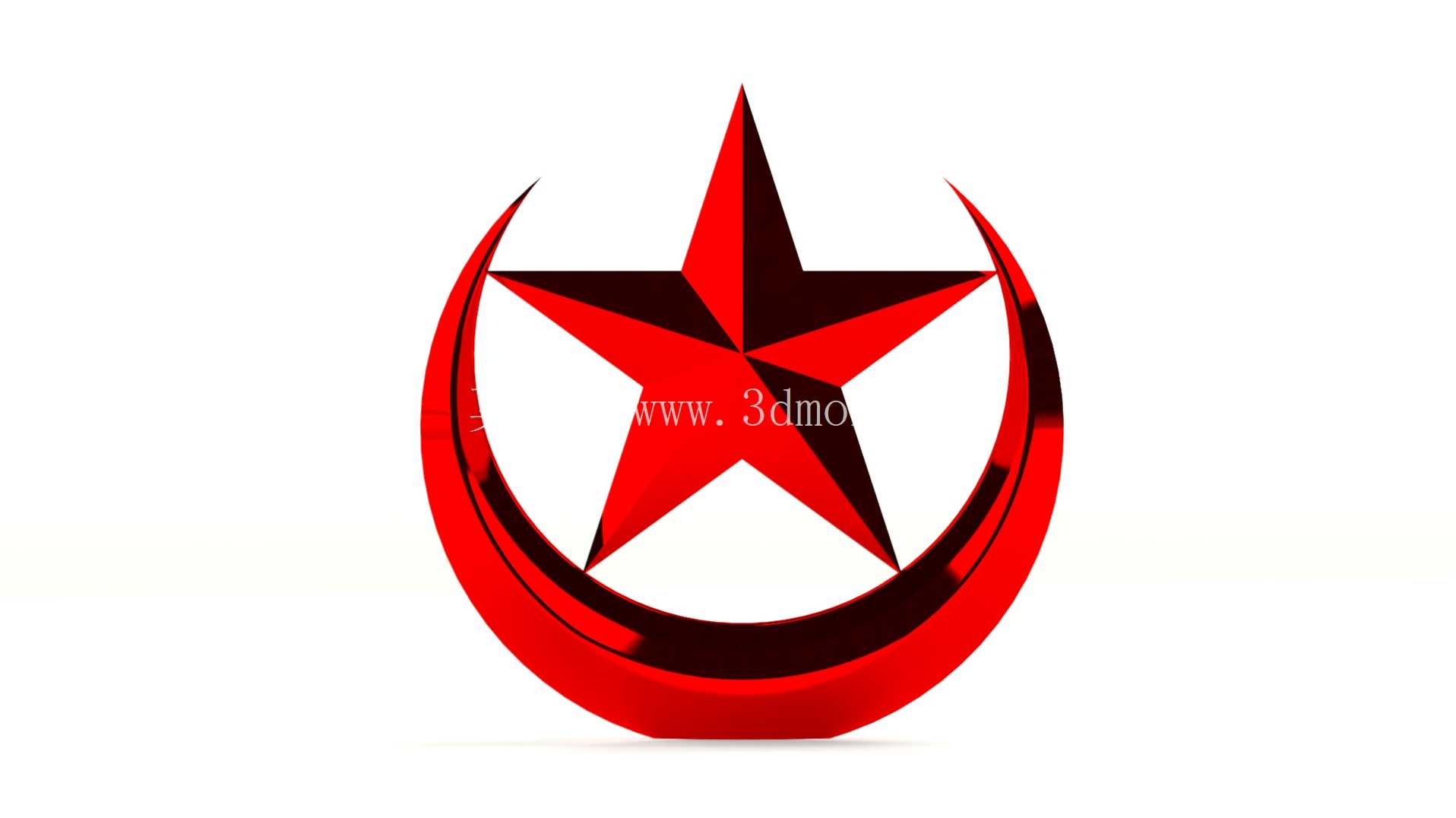

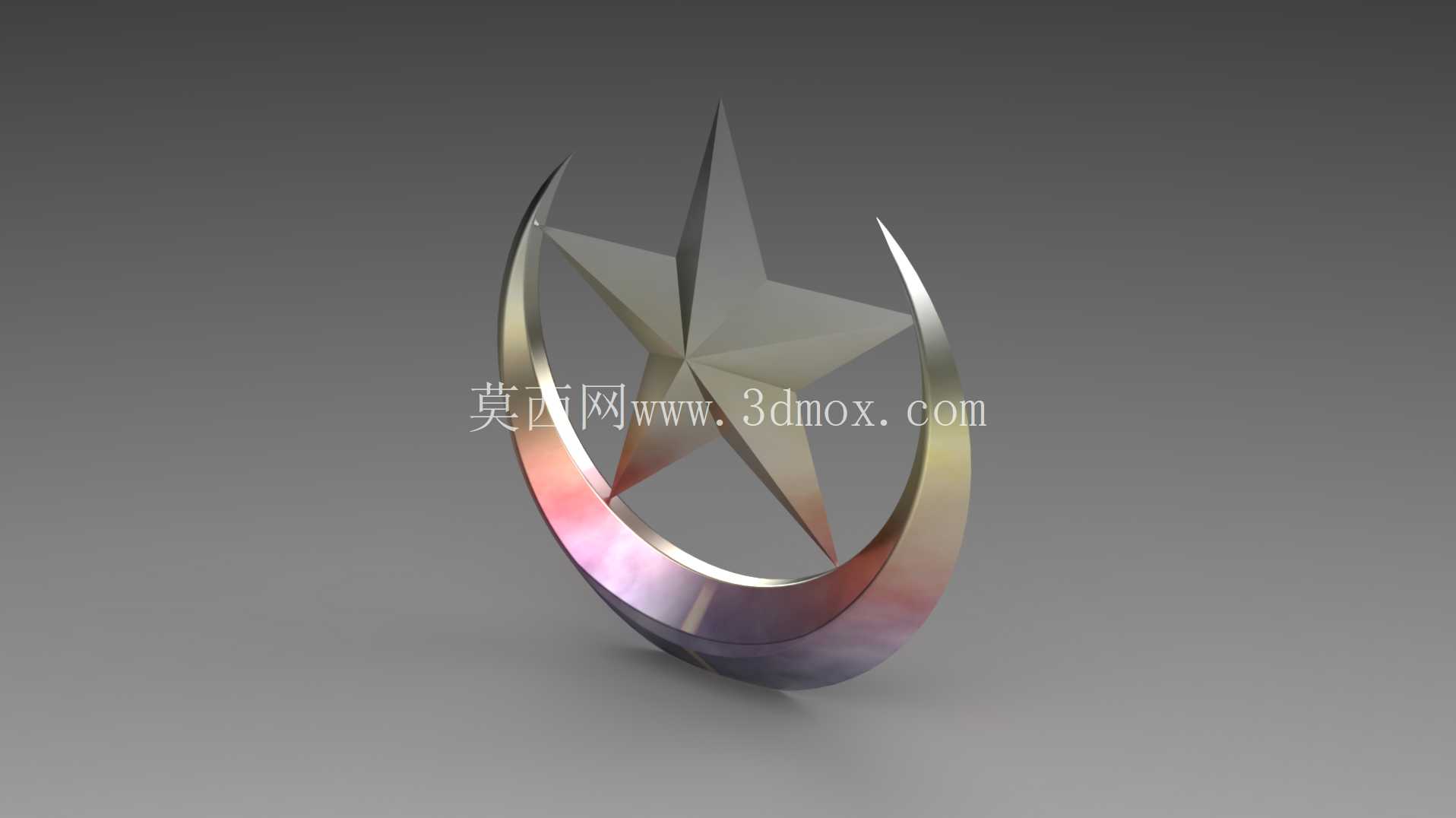

　　在功能特性设计上，整个构件的所有外表面都做了光滑过渡处理，没有难以清砂的内部死角，铸造后的清砂工序可直接通过喷丸处理完成，表面处理可根据应用场景选择镀铬、镀彩锌、烤漆等不同工艺，实现亮面金属、哑光金属、彩色涂装等不同的视觉效果。设计过程中充分考虑了铸造工艺的收缩率，按照所选铸造金属材料的线收缩率提前对三维模型做了缩放补偿，避免成品出现尺寸超差的问题，同时对所有壁厚不均匀的位置做了渐变过渡处理，避免铸造过程中因为冷却速度不一致产生缩孔、裂纹等缺陷。针对作为标识使用的场景，五角星的五个棱面和月牙的弧形外表面都预留了足够的平面区域，可通过激光雕刻、丝印等工艺添加文字、图案标识，不需要额外改动主体结构。

　　作为装饰摆件使用时，整体的重心落在底部支撑面的中心位置，经过重心校核，倾斜15°不会出现倾倒问题，放置稳定性满足日常使用需求。在结构细节上，月牙构件的内侧弧面与五角星的外侧棱边之间预留了1mm的均匀间隙，既避免装配过程中出现干涉，也能形成自然的光影层次，提升整体的视觉立体感，所有棱边的倒角大小统一，避免出现倒角不一致影响外观质感的问题。针对批量生产的需求，整个模型的分型面设置在构件的最大轮廓处，模具结构简单，不需要复杂的抽芯结构，能有效降低模具制造成本和生产过程中的废品率，浇口位置设置在底部支撑面的边缘，后续打磨去除浇口痕迹后不会影响外观面的质量。
